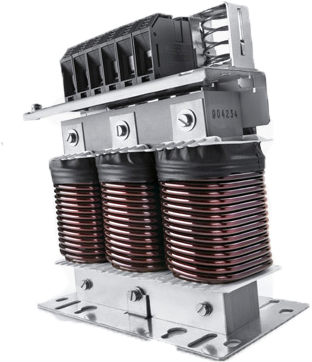

Motordrossel MR3 400/2,5

Vorteile

• Hohe Dämpfung der Flankensteilheit
• Hohe Dämpfung des FU-Taktsignals
• Reduzierung von Ableitströmen bei geringem Bauvolumen
• Lange geschirmte Motorzuleitungen möglich
• Hoher Wirkungsgrad
• Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung

Anwendungen

• Motordrossel zur Begrenzung der für die Motorisolation schädlichen Spannungsspitzen

Betriebsdaten

• Bemessungsspannung: 3x 400 Vac
• Spannungsbereich: 3 x 0 - 500 Vac
• Bemessungsstrom: 2,5 A
• für Motornennleistung ca. 0,75 kW
• Induktivität: 2,550 mH
• Bemessungsfrequenz: 0 - 50 Hz
• Taktfrequenz: 3 - 8 kHz

Zulassungen

• Approbationen: cURus
• DIN EN 61558‑2‑20, IEC 61558‑2‑20

Umwelt

• Umgebungstemperatur max. 40°C

Sicherheit und Schutz

• Bauart: offen
• Schutzart: IP 00
• Schutzklasse (vorbereitet): I
• Prüfspannung: 4000 Vac, 50 Hz
• Isolierstoffklasse: VDE = F, UL = class 130

Mechanische Daten

• Anschlüsse Phase: Schraubklemme, 4mm²
• Anschlüsse PE: Bolzen, M4
• Befestigung: Fußwinkel
• Befestigungsschrauben: M4
• Gewicht: 0,8 kg

Maße

Abmessungen in mm
