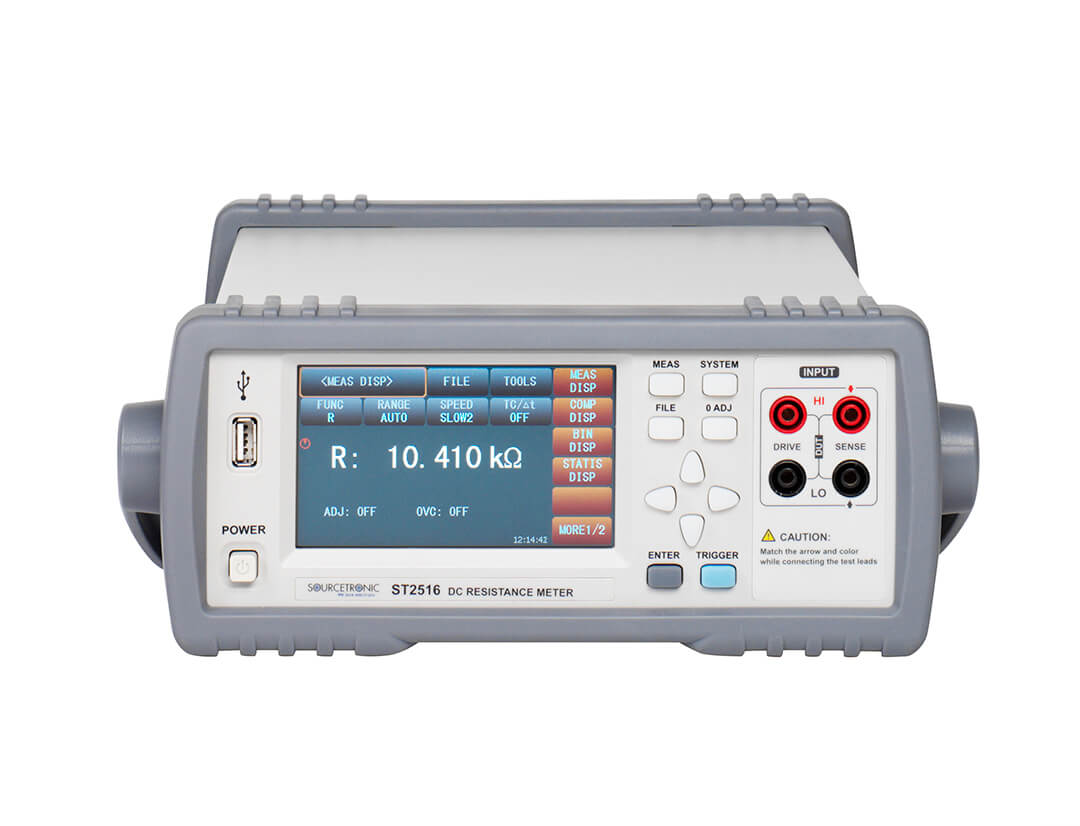

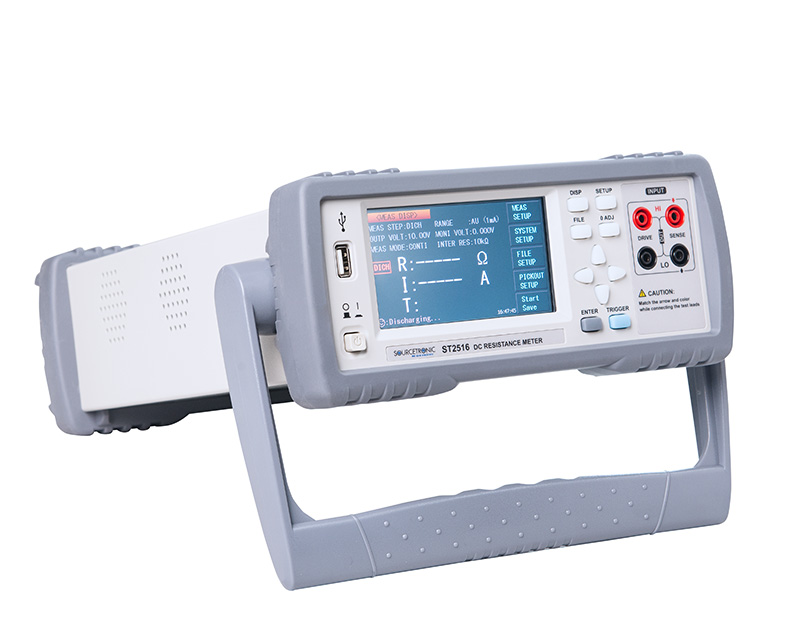

Milliohmmeter ST2516

Name: Milliohmmeter ST2516
Brand: Sourcetronic
SKU: 60940
Price: 1390.0 EUR
Availability: InStock

Produktnummer: 60940

EAN: 4260254477058

1.390,00 €*

Preise exkl. MwSt. zzgl. Versand

Nur noch 5 auf Lager

Anzahl

Häufig zusammen gekauft

Gesamtpreis:

exkl. Mwst.

Dieser Gegenstand: Milliohmmeter ST2516 - 1.390,00 €
ST®Meter 3.0 Plus 289,00 €
Kalibrierung Widerstandmessgerät 79,00 €

Details

Fachberatung unter
+49 421 277 9999

Drucken

Beschreibung

Produktinformationen "Milliohmmeter ST2516"

Highlights

Messbereich: 1µΩ - 2MΩ
Basisgenauigkeit: 0.05%
4.3" Farb-Touch-Display
Auflösung: 1µΩ
Schnittstellen. Handler, RS232, USB
Inkl. Temperaturmessung TC, Δt

Spezifikationen

Messgeschwindigkeit (ms): schnell (10ms) / normal (25ms) / langsam (110ms) / sehr langsam (455ms)
Messbereich: Auto, Manual
Trigger Modus: Intern, manuell und extern, BUS
Handler Interface, RS232C, USB
Speicherfunktion: 30 Einstellungen
Betriebstemperatur und relative Luftfeuchtigkeit: 0°C - 40°C, ≤90%RH
Versorgung: Spannung: 90V - 125V, 190V - 250V / Frequenz: 50Hz - 60Hz
Leistungsaufnahme: 30VA
Abmessungen (B/H/T): 215/89/360 mm
Gewicht: 3.6kg

Messbereiche

Bereiche	Auflösung	Teststrom	ST2516B	ST2516A	ST2516
20mOhm	1µOhm	1A	x		x
200mOhm	10µOhm	100mA	x	x	x
2Ohm	100µOhm	100mA	x	x	x
20Ohm	1mOhm	10mA	x	x	x
200Ohm	10mOhm	1mA	x	x	x
2KOhm	100mOhm	100µA	x	x	x
20KOhm	1Ohm	10µA	x	x	x
200KOhm	10Ohm	10µA		x	x
2MOhm	100Ohm	1µA			x

Lieferumfang

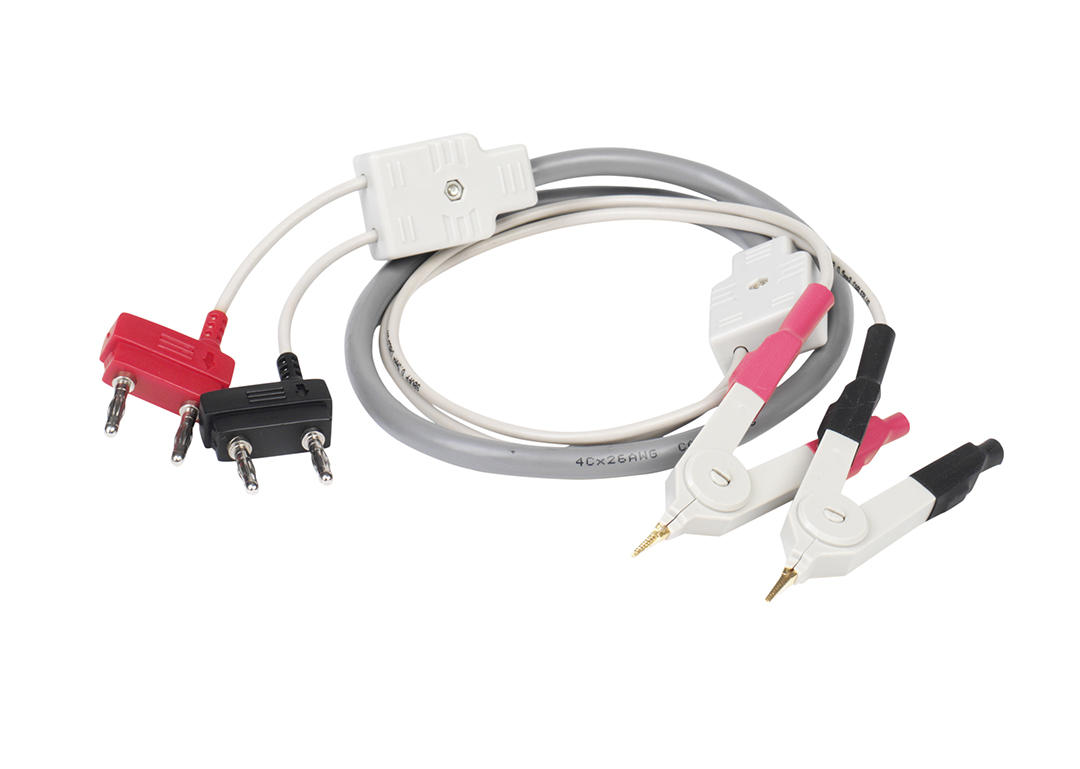

ST26050 4-Leiter-Kelvin-Prüfklemmen
Bedienungsanleitung
Temperatursensor

Downloads

Software

ST®Meter 3.0 Plus

Technische Daten

Modell

ST 2516

ST 2516A

ST 2516B

Display

Auflösung

24-bit, 400 X 272 TFT LCD Touchscreen

Reading digits

4 ½ digits

Widerstandsmessung

Messbereich

0.1µΩ - 2MΩ

10µΩ - 200kΩ

1µΩ - 20kΩ

Widerstandswerte

Strom

Auflösung

Strom

Auflösung

Strom

Auflösung

20mΩ

1µΩ

--------

1µΩ

200mΩ

100mA

10µΩ

100mA

10µΩ

100mA

10µΩ

2Ω

100µΩ

20Ω

10mA

1mΩ

10mA

1mΩ

10mA

1mΩ

200Ω

1mA

10mΩ

1mA

10mΩ

1mA

10mΩ

2kΩ

100µA

100mΩ

100µA

100mΩ

100µA

100mΩ

20kΩ

1Ω

200kΩ

10µA

10Ω

10µA

10Ω

--------

2MΩ

1µA

100Ω

--------

Messfunktion

Widerstand Messzeit

FAST:10ms; MED:25ms; SLOW1:115ms; SLOW2:455ms Above data is correct when DISPLAY is OFF; when DISPLAY is ON, 20ms should be added.

Themperatur Messzeit

100 ± 10ms

Testanschluss

4-Leiter Anschluss

Einzustellender Bereich

1-255

Nullpunktabgleich

√

Bereichswahl

AUTO and Manual

Auslöser

Internal, Manual, External, BUS

Auszuwählende Netzfrequenz

√ (Netzbrummen ist zu vermeiden)

Einstellungen

30 Gruppen

Niederspannungsmessungen

Leerlaufspannung ≤ 40mV
Reichweite: 2Ω, 20Ω, 200Ω, 2kΩ

Thermokraft Beseitigung

√

-----

Statistische Funktionen

AVG, MAX, MIN, OSD (Standardabweichung insgesamt), SSD(Standardabweichung einer Probe),
Prozessfähigkeitsindex (Cp, CpK)

Tastensperre

√

Temperaturmessungen

Temperaturmessung 1

-10.0°C - 99.9°C Sensor:PT500

-----

Temperaturmessung 2

Analog input:0V--2V Display:-99.9°C - 999.9°C

-----

Temperaturausgleich

(Wandeln Sie den Widerstandsmesswert im Vergleich zur vorgegebenen Temperatur um)

-----

Temperatur Wechsel

(Der Temperaturanstieg wird durch die Widerstandsprüfwerte vor und nach der Erwärmung ermittelt)

-----

Gerichtete Vergleiche

Vergleich

Ausgangssignal

HI/IN/LO

Beep

Beep mode:OFF,IN,HI/LO

Grenzwerte

Absolutwert (min/max), Prozentwerte (min/max) + Nennwert

Klassifikation

3 Einheiten, Absolut- und Prozentualwert

Externer trigger
Verzögerunszeit

AUTO: Abhängig von der Reichweite, Niederspannungsmodus ON/OFF, OVC (Offsetspannungskompensation) ON/OFF
MANUAL: 0.000--9.999s

Externer input trigger

steigende/fallende Flanke

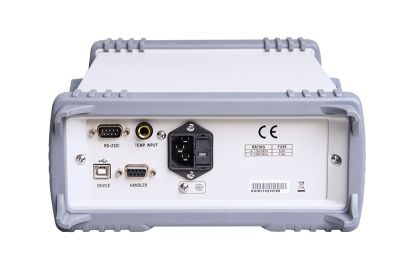

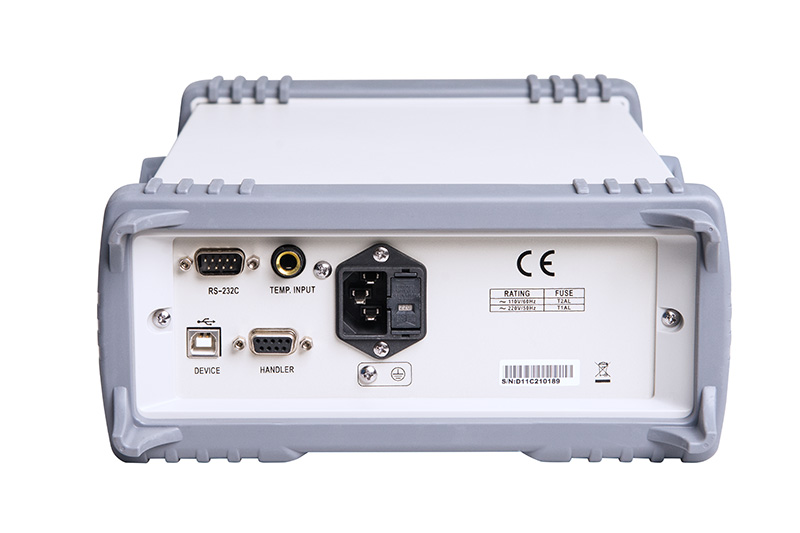

Schnittstellen

USB, USB HOST, RS232C, HANDLER

Allgemeine Daten

Temperatur/Luftfeuchtigkeit

0 - 40°C,≤ 90%RH

Temperatur/Luftfeuchtigkeit für Standardgenauigkeit

23±5°C
≤80%RH

Leistung

Spannung

90 - 125V, 190 - 250V

Frequenz

50Hz/60Hz

Verbrauch

30 VA

Größe

215mm×89mm×360mm(Gerätegröße) 235mm×104mm×360mm(mit Schaumstoffhülle)

Gewicht

3.6kg
