LCR Messgerät ST2822D

LCR Meter ST2822D

Mit dem LCR Meter ST2822D messen Sie Induktivitäten (L), Kapazitäten (C), Widerstände (R) und Impedanzen (Z). Als sekundäre Parameter können der Verlustfaktor (D), der Qualitätsfaktor (Q), der Phasenwinkel (θ) und der Equivalente Serienwiderstand (ESR) mit diesem LCR Meter bestimmt werden. Die Stromversorgung wird wahlweise von einer externen Spannungsquelle oder einer 9-V-Batterie übernommen. Daher kann das LCR Meter sowohl stationär als auch mobil eingesetzt werden. Für präzise Messungen stehen Frequenzen von 100 Hz bis 10 kHz zur Verfügung. Die umfangreichen Funktionen dieses LCR Meters sind übersichtlich auf dreifach belegten, farbig markierten Tasten angeordnet.

Bei diesem LCR Meter stehen zwei Messraten zur Verfügung:

• Fast entspricht 4,5 Messungen pro Sekunde
• Slow entspricht 1,5 Messungen pro Sekunde

Das LCR Meter verfügt über eine Abgleichfunktion, die den Abgleichwert speichert.

Vorteile des LCR Meter ST2822D

• Sie benötigen zur Messung verschiedener, häufig vorkommender Größen nur ein Messgerät
• Durch die Bauweise, Größe und den optionalen Batteriebetrieb kann das Gerät auch hervorragend portabel eingesetzt werden

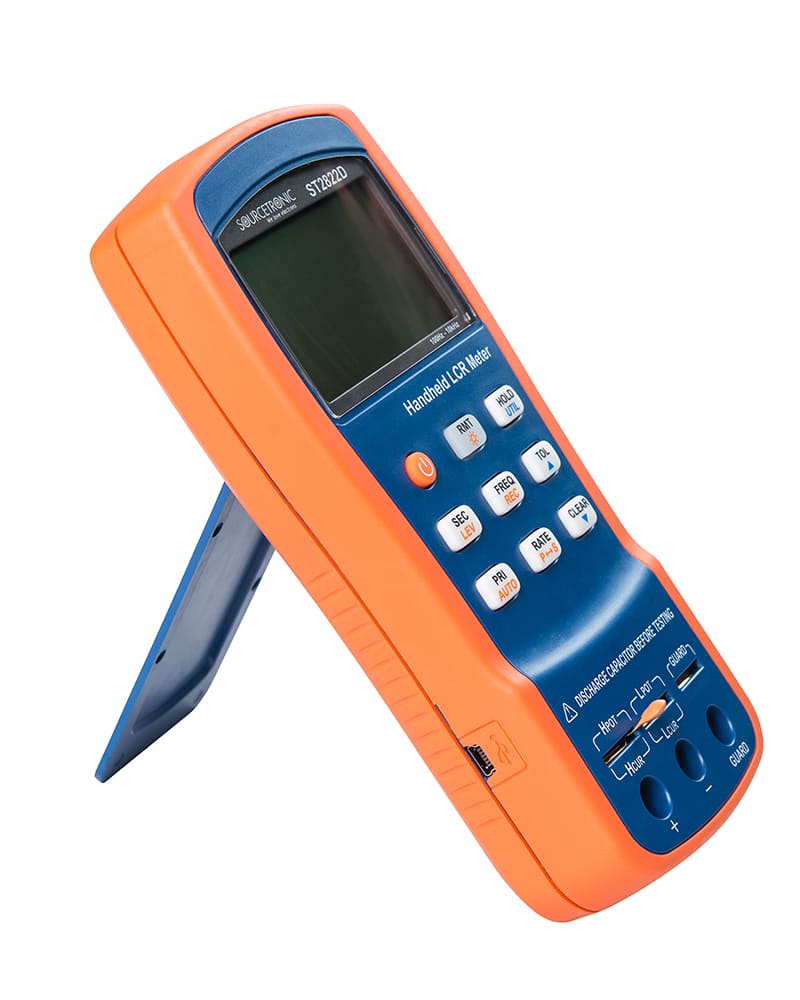

• Durch den Aufstellbügel an der Rückseite kann das LCR Meter zum bequemen Ablesen einfach aufgestellt werden

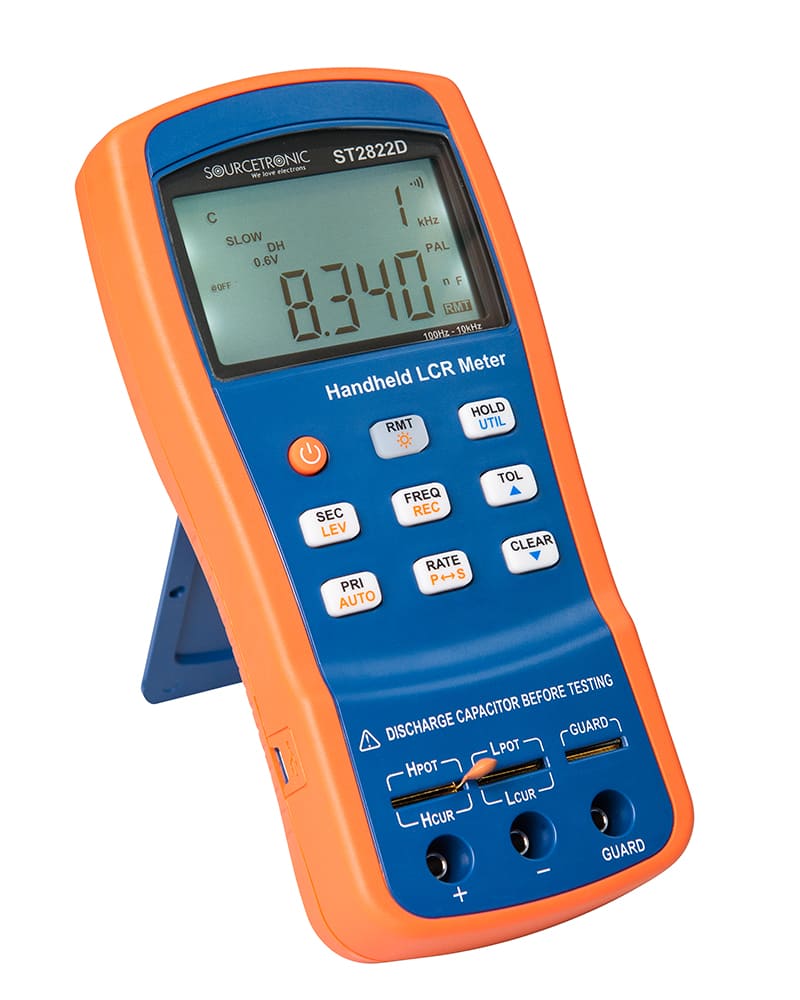

• Das große Display mit der brillanten Anzeige sorgt für eine gute Ablesbarkeit der Messwerte. Dies gilt auch, wenn Sie sich weiter weg befinden oder die Anzeige unter einem Winkel ablesen möchten
• Die systematische Befehlsstruktur dieses LCR Meters ermöglicht die Einbindung in Software, z. B. Labview
• Über die 24 Volt Steuerschnittstelle oder den USB-Eingang lässt sich das LCR Meter über einen PC oder per SPS steuern
• Es gibt eine bedienerfreundliche Software zur Steuerung des Handheld LCR Meters und zur Auswertung der Messungen
• Zu dem LCR Meter ST2822D erhalten Sie umfangreiches Zubehör

Die Software ST®Meter

Mithilfe der Software lassen sich die wichtigsten Einstellungen des LCR Meters auf einen PC übertragen. Damit können Sie die Messfunktion, die Frequenz, den Anzeigebereich, die Messgeschwindigkeit, die Strom- und Spannungspegel sowie die Bias-Quelle einstellen.

Mit dem „Data-Logging“ bietet die Software die Möglichkeit, die Messwerte in Echtzeit von dem LCR Meter auf den Computer zu übertragen und dort zu visualisieren.

Eine weitere nützliche Funktion der Software ist der automatische Frequenz-Durchlauf, der „Frequency Sweep“. Sowohl bei „Frequency Sweep“ als auch beim „Data-Logging“ können die Messwerte als Tabelle oder grafisch dargestellt werden.

Eine für die Produktion wichtige Funktion der Software ist die Komparator-Funktion. Mit ihr kann ein schneller Gut- oder Schlecht-Test durchgeführt werden. Hierzu stellen Sie die gewünschten Grenzwerte der Messwerte ein. Sobald diese über- oder unterschritten werden, gibt die Software ein Schlecht-Signal aus.

Was bei der Nutzung des LCR Meters zu beachten ist

Vor jeder Messung mit einem neuen Aufbau oder der Benutzung einer anderen Messleitung sollte eine Nullkalibrierung durchgeführt werden. Dadurch wird die Impedanz der Messleitung, die das Ergebnis der Messung sonst verfälschen würde, herausgerechnet. Wenn sie sich über die zu messende Größe nicht sicher sind, wählen Sie die Funktion „Auto“ aus. Sie bestimmt selbsttätig das Messverfahren und den benötigten Messbereich.

So messen Sie mit dem LCR Meter ST2822D

Durch einen längeren Druck auf den Power-Knopf schalten Sie das Messgerät ein. Für die Messung eines Kondensators drücken Sie nun wiederholt die Taste „L/C/R/Z“ bis das C im Display erscheint. Verbinden Sie das Messgerät mit dem Prüfling. Nun wählen Sie mit der Taste „Freq“ die Messfrequenz aus. Drücken Sie die Taste „D/Q/θ/ESR“ solange, bis der gewünschte Wert im Display erscheint. Nun können sie den Messwert auf dem Display ablesen. Eine genauere Beschreibung finden Sie in der Bedienungsanleitung.

Optionales Zubehör

Zusätzliche zu den im Lieferumfang enthaltenen Komponenten können Sie auch SMD Pinzetten, Kelvin Test Clips als Hilfsmittel für die Nutzung des LCR Meter erwerben. Außerdem wird für das LCR Meter eine normgerechte Kalibrierung angeboten.
