LCR Messbrücke ST2829C

Name: LCR Messbrücke ST2829C
Brand: Sourcetronic
SKU: 60966
Price: 5690.0 EUR
Availability: InStock

Produktnummer: 60966

EAN: 4260254477133

5.690,00 €*

Preise exkl. MwSt. zzgl. Versand

Nur noch 1 auf Lager

Anzahl

Häufig zusammen gekauft

Gesamtpreis:

exkl. Mwst.

Dieser Gegenstand: LCR Messbrücke ST2829C - 5.690,00 €
ST®Meter 4.0 289,00 €
Kalibrierung LCR Messgerät 129,00 €

Details

Fachberatung unter
+49 421 277 9999

Drucken

Beschreibung

Produktinformationen "LCR Messbrücke ST2829C"

Highlights

Frequenz: 20Hz - 1MHz
Genauigkeit: 0.05%
Test Parameter: |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

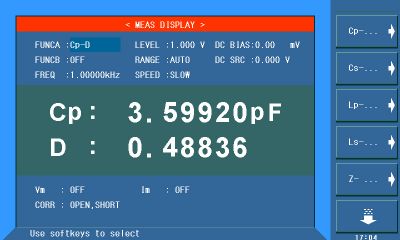

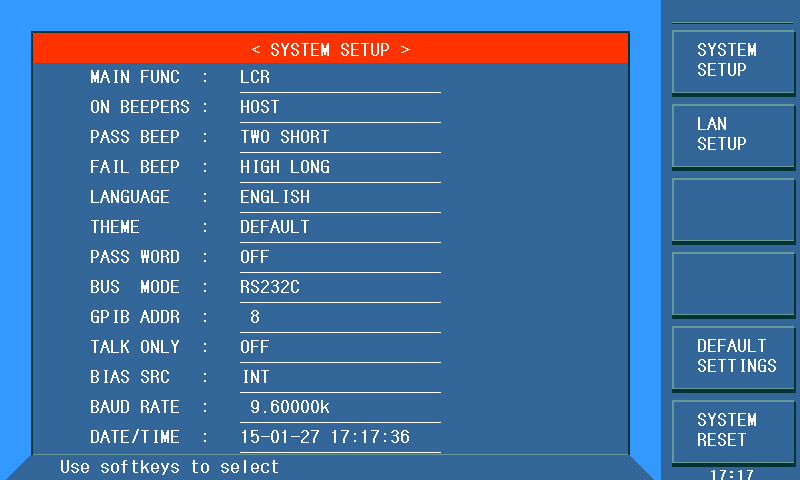

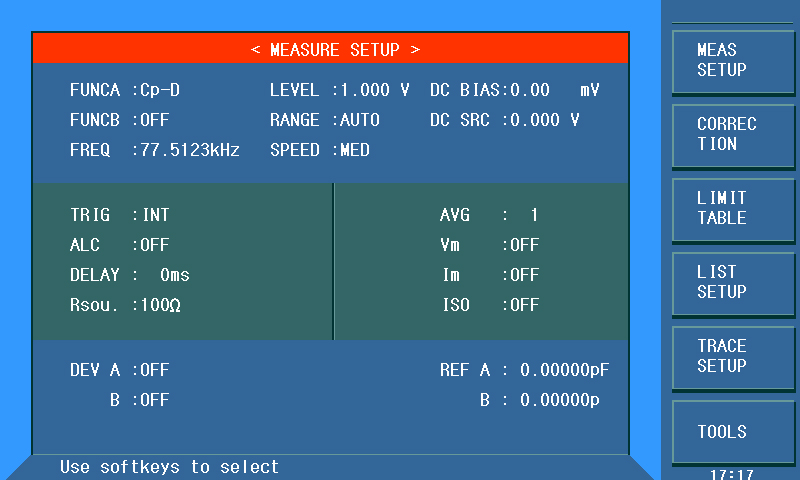

800x480 7" LCD-Farb-Display

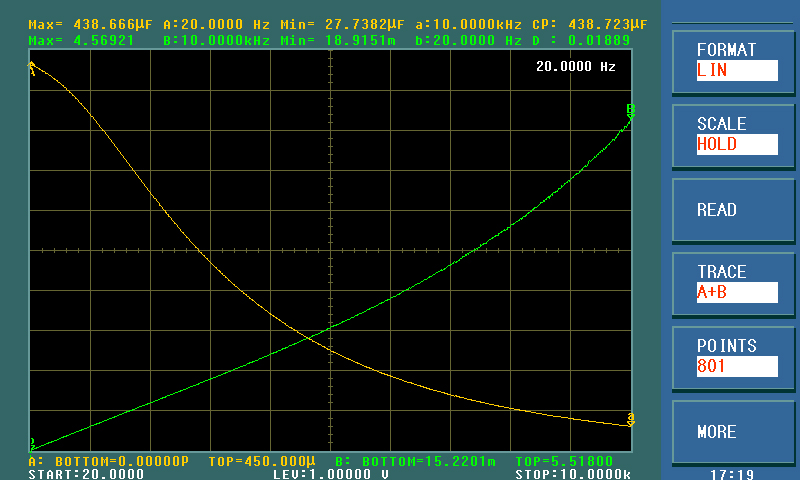

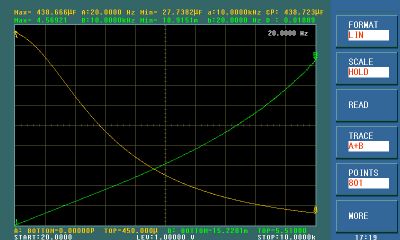

Grafische Darstellung der Parameter aufgetragen über Frequenz, AC-Spannung oder DC-Vorspannung
Geschwindigkeit: 9ms
Schnittstellen: USB, RS232, Handler, DCI, LAN-LXI, (GPIB optional)

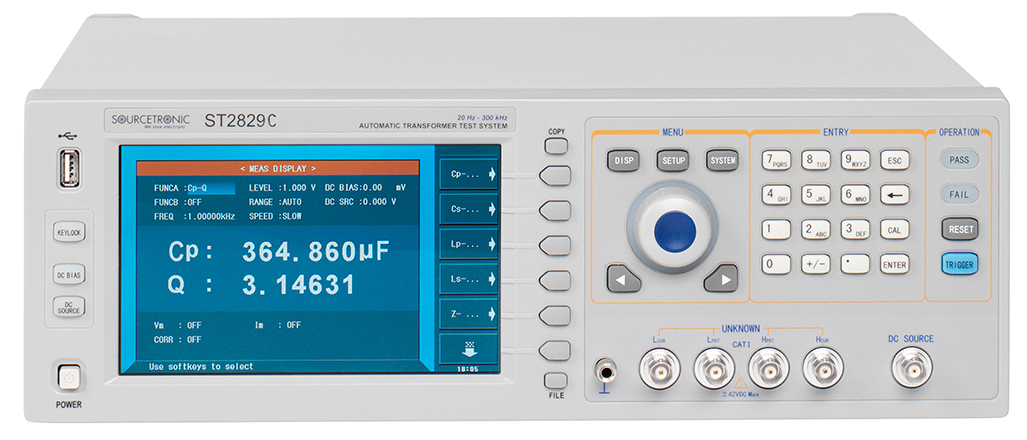

ST2829C Übersicht

Spezifikationen

AC-Testpegel Spannung:

5mV–10Vrms
Auflösung: 100µV, 3-stellige Eingabe
Genauigkeit:

ALC ON: 10% x Spannung + 2mV
ALC OFF: 6% x Spannung + 2mV

AC-Testpegel Strom:

50µA–100mA
Auflösung: 1µA, 3-stellige Eingabe
Genauigkeit:

ALC ON: 10% x Strom + 20 µA
ALC OFF: 6% x Strom + 20 µA

Messgeschwindigkeit (f ≥ 10KHz): Fast: 9ms / Medium: 67ms / Slow 187ms
Ersatzschaltbilder: Seriell und parallel
Ausgangsimpedanzen: 30Ω, 50Ω, 100Ω
Interne DC BIAS-Quelle:
- Spannungs-, Strombereich: 0V - ±10V / 0mA - ±100mA
- Auflösung: 0.5mV / 5µA
- Genauigkeit: 1% x Spannung + 5mV
Optional: Internes Bias-Board ST2901
Passend dazu: Externe DC Bias-Stromquelle ST1778
Sweep über 150-Punkte-Liste
Testsignal-Monitor-Funktion
Großer Speicher für Einstellungen und Images
Eingebauter Komparator für 10 bins und Zähler
Steuerschnittstellen: RS232, Handler, USB
Messbereichsumschaltung: Auto und Hold
Trigger Modus: Intern, Extern, Manuell und BUS
Korrektur-Funktion: Leerlauf, Kurzschluss, Last
Versorgung: 99 - 121V, 198V-242V / 47/63 Hz
Abmessungen (B/H/T): 400/132/385 mm
Gewicht: 13 kg
CE-konform nach EN 50 191

Messbereiche

Die Messbereiche lassen sich bequem über die Funktionstasten auf der rechten Seite des Displays auswählen.

\|Z\|, R, X, DCR:	0.00001Ω - 99.9999MΩ
\|Y\|, G, B:	0.00001nS - 99.9999S
L:	0.00001µ - 9.9999kH
C:	0.00001pF - 9.99999F
Q:	0.0001 - 99999
D:	0.00001 - 9.99999
θ(DEG):	-179.999° - 179.999°
θ(RAD):	-3.14159° - 3.14159°
Δ%:	-999.999° - 999.999°

Funktionsumfang und Einsatzgebiet der Messbrücke

Bei der ST2829C Messbrücke handelt es sich um das leistungsstärkste Gerät seiner Klasse. Um höchsten Anforderungen gerecht zu werden, wurde diese Brücke entwickelt, die eine maximale Qualität der Messergebnisse bei einem breiten Funktionsumfang bietet. Messsignale bei Frequenzmessungen können mit einer Genauigkeit von bis zu 0.01% ermittelt werden. Neben dieser hochpräzisen Genauigkeit bietet die Messbrücke ebenfalls die Möglichkeit einen Messzyklus innerhalb von 9 Millisekunden durchzuführen. Schnelle und genaue Messergebnisse sind Voraussetzung für höchst anspruchsvolle Anwendungen in der Industrie. Häufige Anwendungsgebiete sind daher Produktionslinien, wie zum Beispiel im Automotive-Bereich oder Mess- und Kalibrierlaboren, sowie Forschungs- und Entwicklungsabteilungen.

Lieferumfang

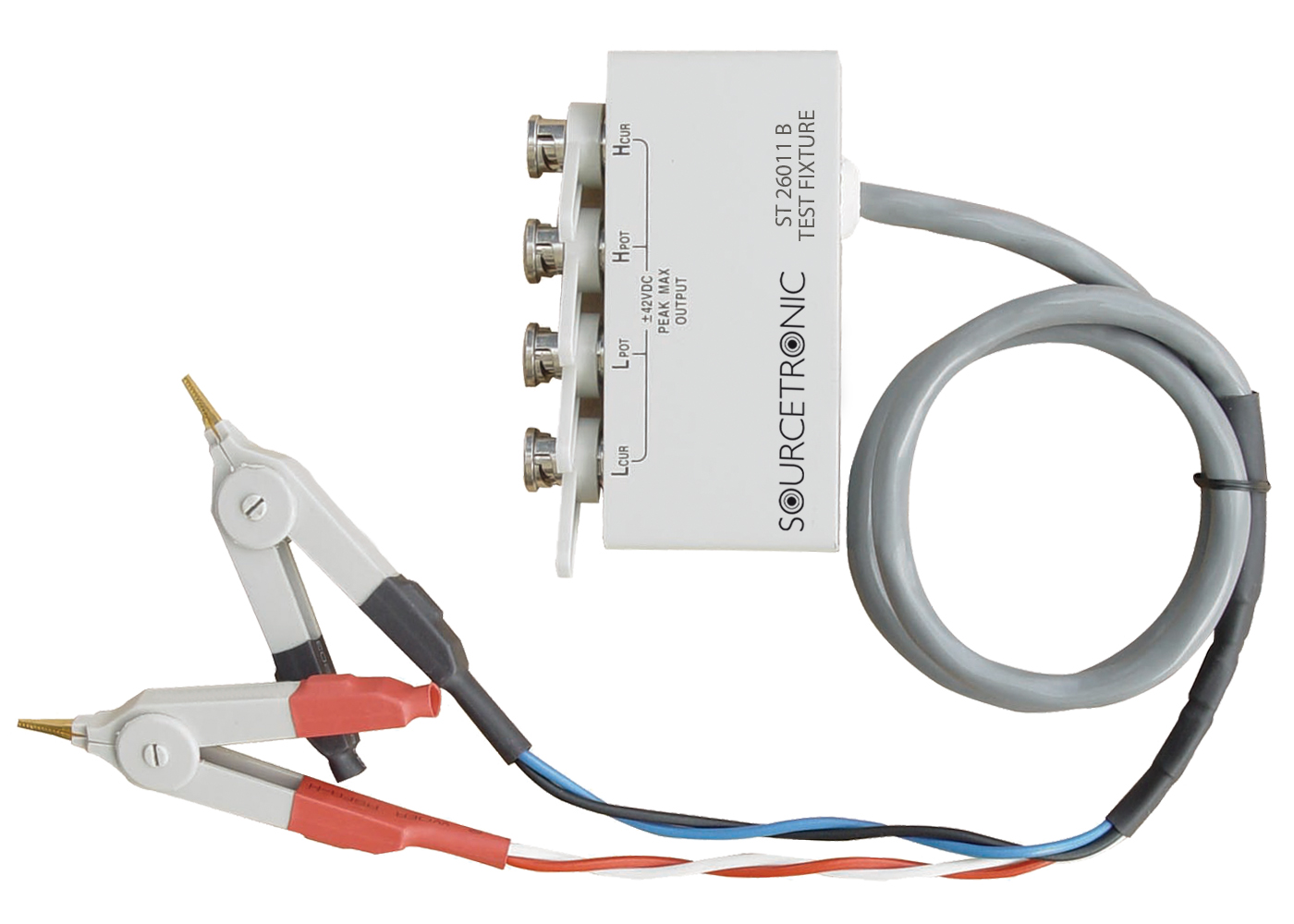

ST26011B Kelvin-Terminal-Test-Clips

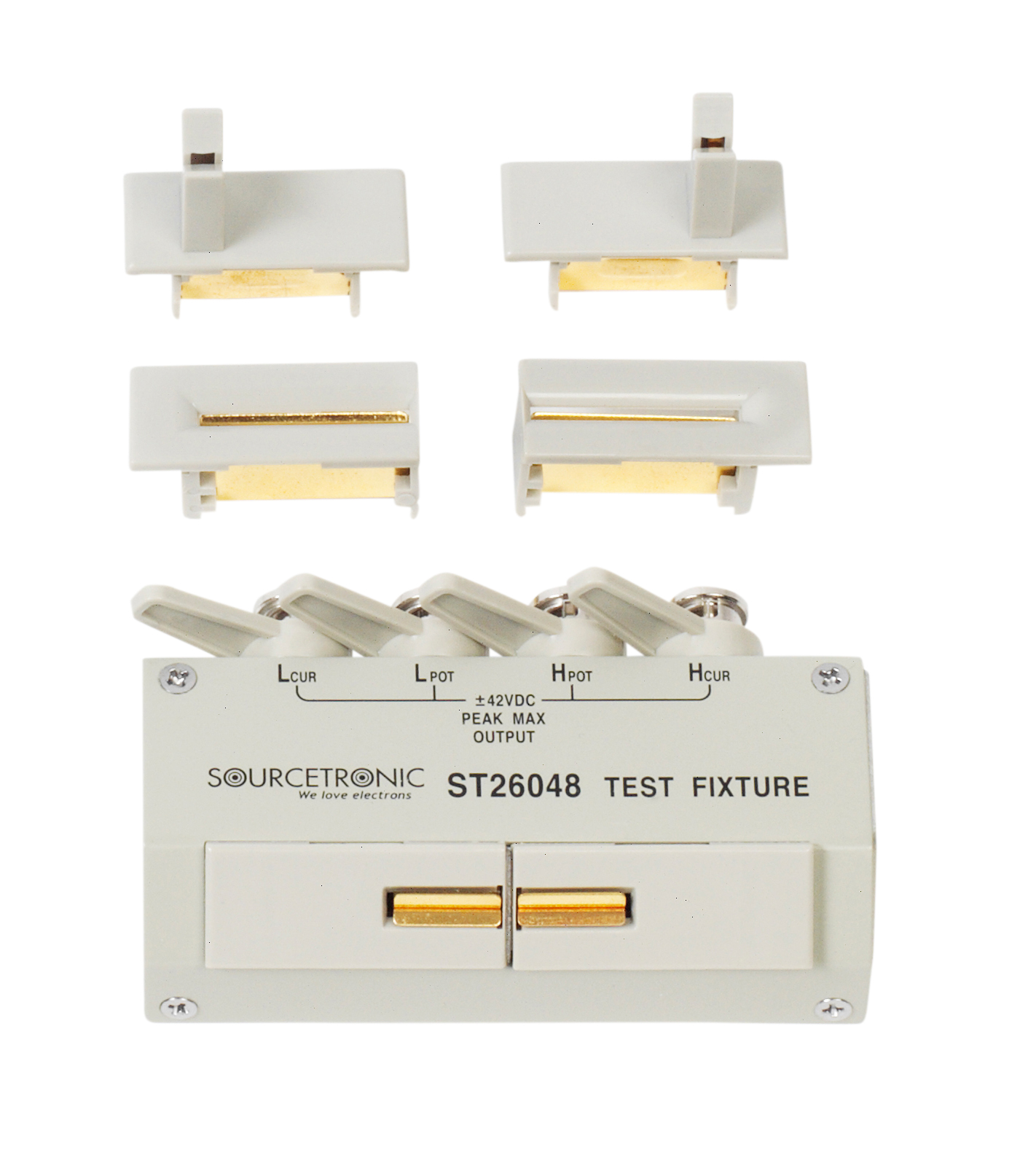

ST26048 4-Terminal-Test-Adapter
ST26010 Vergoldete Kurzschluss-Platte
Bedienungsanleitung
Netz- Anschlussleitung

Downloads

EN - ST2829 User Manual (4.55 MB)
EN - ST2829C Handler (919.16 KB)
DE - ST2829 Bedienungsanleitung (4.96 MB)

Software

ST®Meter 4.0

Technische Daten

Spezifikationen
Display			800xRGBx480 7" TFT LCD Display
Frequenz des Testsignals	ST2829A		20Hz - 300kHz
	ST2829B		20Hz - 500kHz
	ST2829C		20Hz - 1MHz
	Min. Auflösung		1mHz, 5-stellige Eingabe der Frequenz
	Genauigkeit		0.01%
AC Level	Spannungsbereich vom Testsignal		5mV - 10Vrms
	Min. Auflösung der Spannung		100µV, 3-stellige Eingabe
	Genauigkeit	ALC ON	10% x Sollspannung + 2mV
		ALC OFF	6% x Sollspannung + 2mV
	Strombereich des Testsignals		50µA - 100mA
	Min. Auflösung des Stroms		1µA, 3-stellige Eingabe
	Genauigkeit	ALC ON	10% x Sollstrom + 20µA
		ALC OFF	6% x Sollstrom + 20µA
DC-Vorspannungsquelle	Spannungs-/Strombereich		0V - ±10V / 0mA - ±100mA
	Auflösung		0.5mV / 5µA
	Spannungsgenauigkeit		1% x Sollspannung + 5mV
	ISO ON		Wird für Bias-Tests von Induktivitäten benutzt.
AC-Quellimpendanz	ISO ON		100Ω
	ISO OFF		30Ω, 50Ω 100Ω wählbar
DCR-Quellimpendanz			30Ω, 50Ω, 100Ω wählbar
Unabhängige DC-Spannungsquelle	Spannungs-/Strombereich		0V - ±10V / 0mA - ±50mA
	Auflösung		0.5mV / 5µA
	Spannungsgenauigkeit		1% x Sollspannung + 5mV
	Ausgangswiderstand		100Ω
LCR-Testparameter			\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Display-Parameter auf der Testseite			Zwei Gruppen von main/sub-Parametern. Die zweite Gruppe kann ein- und ausgeschaltet werden. Bis zu 10 Seiten zu je 15 Punkten für Listendurchlauf (Sweep). Mehrere Parameter werden kontinuierlich durchlaufen und grafisch ausgewertet.
Basisgenauigkeit	LCR Testparameter		0.05%
	Für diese Genauigkeit erforderliche Kalibrierung		Aufwärmzeit ≥ 30 Sekunden; Umgebungstemperatur: 23±5°C; Signalspannung: 0.3Vrms-1Vrms Nullung: Nach OPEN oder SHORT; Länge des Testkabels: 0m
Messzeit (≥10 kHz)			Fast: 9 ms / time Medium: 67 ms / time Slow: 187 ms / time zzgl. der Bildaufbauzeit
Anzeigebereich der LCR-Parameter		\|Z\|, R, X, DCR	0.00001Ω - 99.9999MΩ
		\|Y\|,G, B	0.00001µs - 99.9999s
		C	0.00001pF - 9.99999F
		L	0.00001µH - 99.9999kH
		D	0.00001 - 99999.9
		Q	0.00001 - 9.99999
		θ(DEG)	-179.999° - 179.999°
		θ(RAD)	-3.14159 - 3.14159
		Δ%	-999.999% - 999.999%
Ersatzschaltung			Reihe, Parallel
Messbereichsauswahlmöglichkeiten			Auto, Hold
Trigger Modus			Intern, Manuell, Extern, Bus
Durchschnittsberechnung			aus 1-256 Einzelmessungen
Kalibrierfunktion			Offen/Kurzschluss-Kalibrierung mit vollem Frequenzbereich oder Einzelfrequenz, Korrektur anhand von Referenzbauelementen
Berechnungsoperation			Direktes Lesen, ΔABS, Δ%
Verzögerungszeit Einstellungen			0-999, minimale Auflösung: 100µs
Komparator			10-bin Sortierung, BIN1-BIN9, NG, AUX
			Bin Zähler
			PASS/FAIL durch LED-Anzeige auf der Vorderseite
Listenbereich			• Bis zu 10 Seiten á 15 Punkten per Liste • Listendurchlauf (Sweep) über Frequenz, AC-Spannung/ Strom, interne/externe DC-Vorspannung/-strom und unabhängige DC-Spannungsquelle kann auf jeder Seite ausgewählt werden. • Jeder Listenpunkt kann einzeln sortiert werden.
Graphische Analyse			• Einlesen von Graphen sowie Analyse über Frequenz, AC-Messpegel und DC-Bias können durchgeführt werden. • Anfangs- und Endpunkt sowie beliebig viele Zwischen-Messpunkte können einzeln ausgewählt werden. • Anzeige des maximalen und minimalen Werts sowie der Werte des momentan ausgewählten Messpunktes • Gewonnene Werte und Grafiken können intern oder auf einem USB-Stick gespeichert werden.
Interner nichtflüchtiger Speicher			100 Speicherplätze für LCRZ-Voreinstellungen 201 Testergebnisse 10 GIF-Bilder, CSV
Externer USB-Speicher			• GIF, CSV •LCRZ-Voreinstellungen • Testergebnisse können direkt auf einem USB-Stick im CSV-Format gespeichert werden. • Bildschirminhalt wird durch Druck auf die COPY-Taste als GIF-Bild auf den USB-Stick gespeichert.
Schnittstellen	1A Stromquelle		1A DC Stromquelle (optional)
	I/O Schnittstellen		HANDLER auf der Rückseite
	SCI		USB, RS232C
	PCI		GPIB (optional)
	Speicherschnittstelle		USB HOST(Vorderseite)
	Stromquellen Kontrollschnittstelle DCI		Externe DC-Stromquelle kann über die DCI-Schnittstelle angeschlossen werden. Der maximal auswählbare Strom beträgt 120A.
			in Standardkonfiguration enthalten
	Allgemeine Spezifikationen
Betriebstemperatur und Luftfeuchtigkeit			0°C - 40°C, ≤ 90%RH
Stromversorgung	Spannung		99V - 121V, 198V - 242V AC
	Frequenz		47Hz - 63Hz
Verbrauch			Max. 80 VA
Maße(BxHxT)			400mm x 132mm x 385mm
Gewicht			Ca.13 kg
