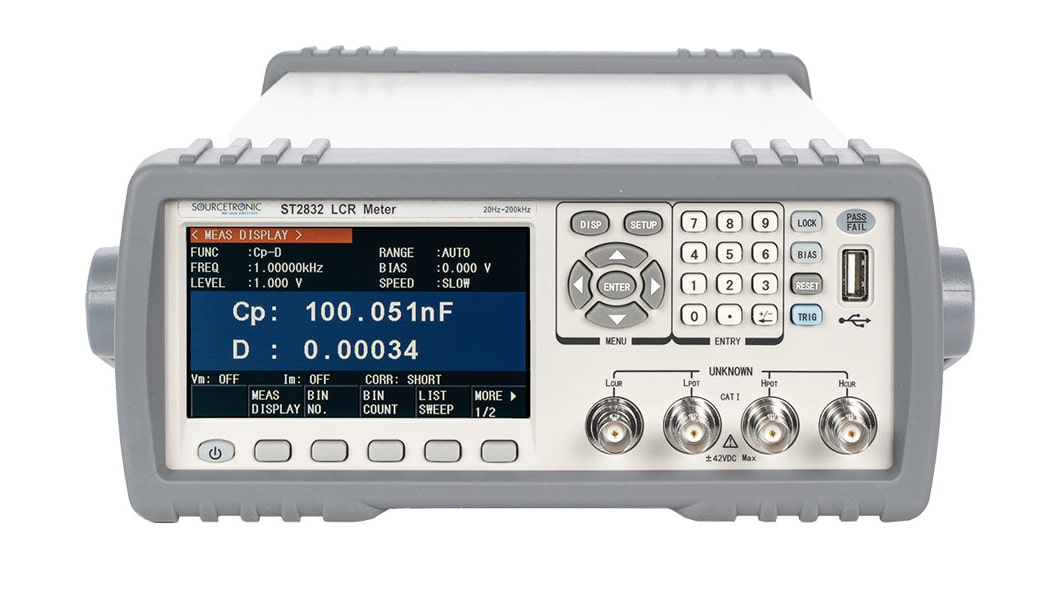

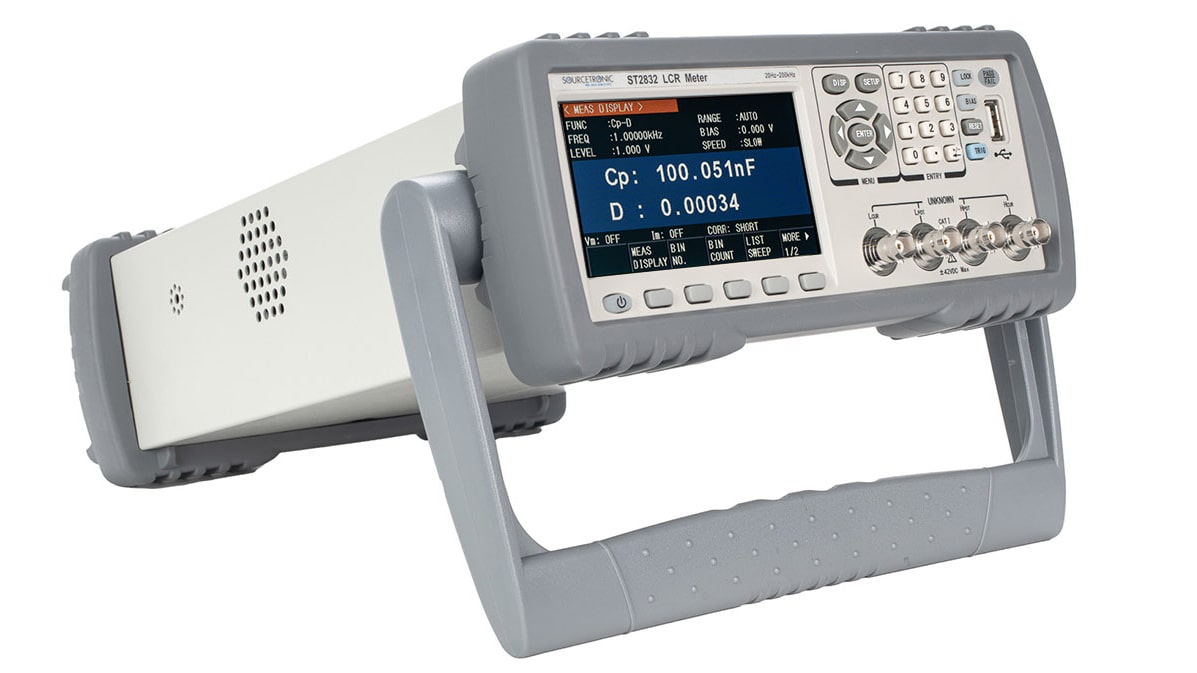

Kompaktes LCR-Meter ST2832
1.850,00 €*
Details
+49 421 277 9999
Highlights
- Frequenz: 20Hz - 200kHz
- Genauigkeit: 0,05%
- Messparameter: |Z|, |Y|, C, L, D, Q, θ(DEG), θ(RAD), Δ%, DCR
- 4,3" TFT LCD-Farb-Display
- Schnittstellen: HANDLER, RS232, USB (Host/Device), GPIB (optional)
- Auto-Power-On Funktion
- Geschwindigkeit 13ms
- Komparator-Funktion
Spezifikationen
- Max. 200kHz Messfrequenz
- 6 Stellen Anzeigeauflösung
- Messpegel einstellbar von 10mVrms bis 2,0Vrms
- Interne 0 bis ± 5V/50mA Vormagnetisierungsquelle
- DCR: Messpegel einstellbar von 50mV bis 2V in 0,5mV-Schritten, Auflösung 10μΩ
- DCR-Polarität alternierend, um Magnetisierung von Induktoren zu vermeiden
- Max. Messgeschwindigkeit 13ms
- 30Ω/100Ω Signalquellen-Innenwiderstände
- U/I Kontroll- und automatische Nachregelungsfunktion (ALC)
- Vergleichsfunktion, 10 Einstellungen zum Zählen und Sortieren
- Dateiablage und Firmware-Updates auf USB-Stick

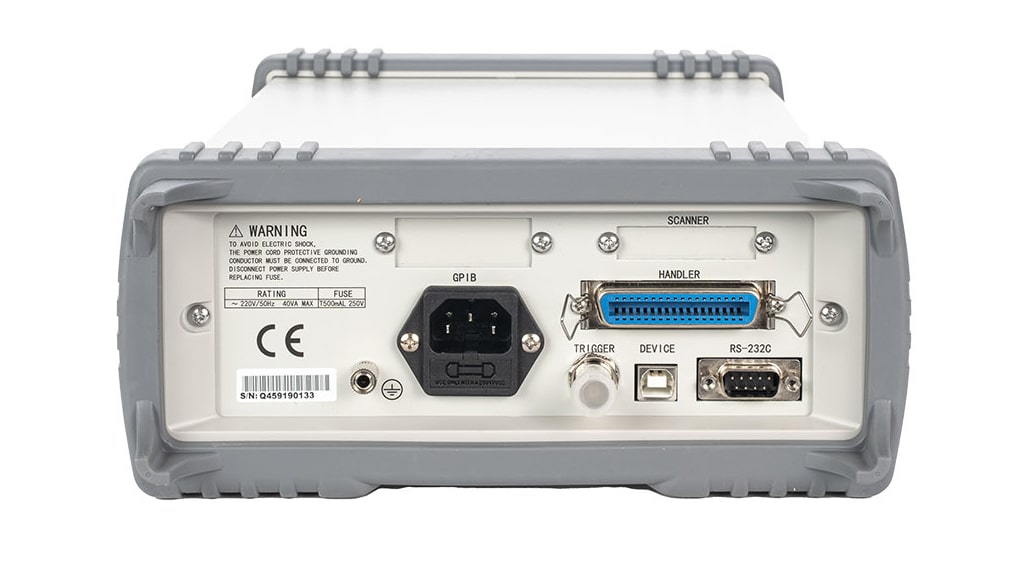

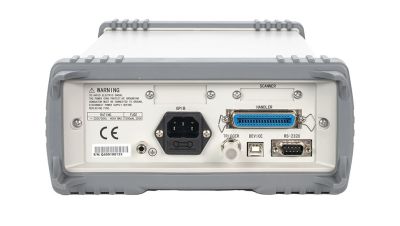

- Schnittstellen: RS232, USB (Host/Device), HANDLER, GPIB (optional)
Messwertanzeige
| |Z|, R, X, DCR: | 0,00001Ω - 99,9999MΩ |
| |Y|, G, B: | 0,00001nS - 99,9999S |
| L: | 0,00001µH - 9,9999kH |
| C: | 0,00001pF - 9,99999F |
| Q: | 0,0001 - 99999 |
| D: | 0,00001 - 9,99999 |
| θ(DEG): | -179,999° - 179,999° |
| θ(RAD): | -3,14159° - 3,14159° |
| Δ%: | -999,999° - 999,999° |
Lieferumfang
- ST26010 vergoldete Kurzschlussplatte

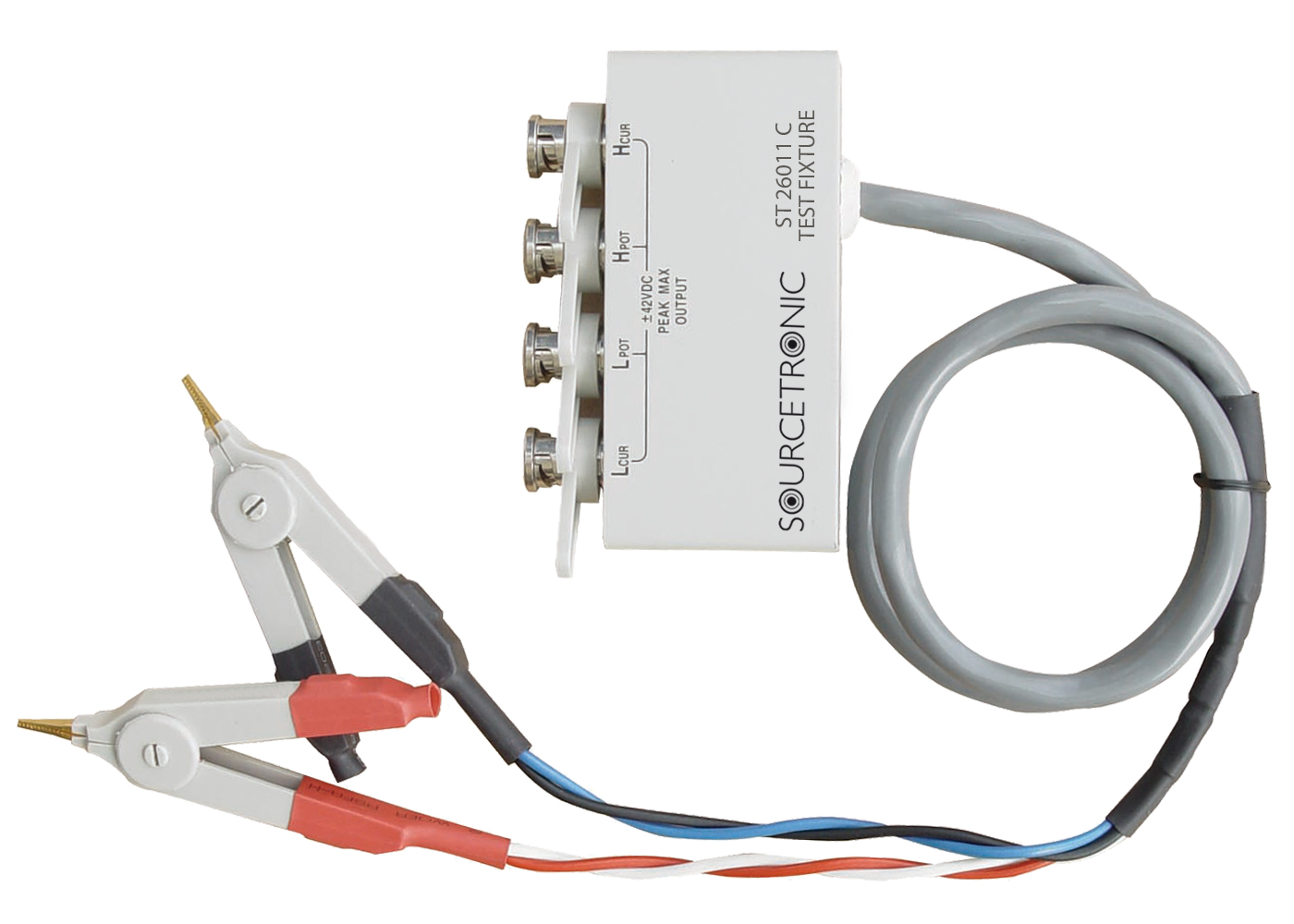

- ST26011C 4-adrige Test-Clips

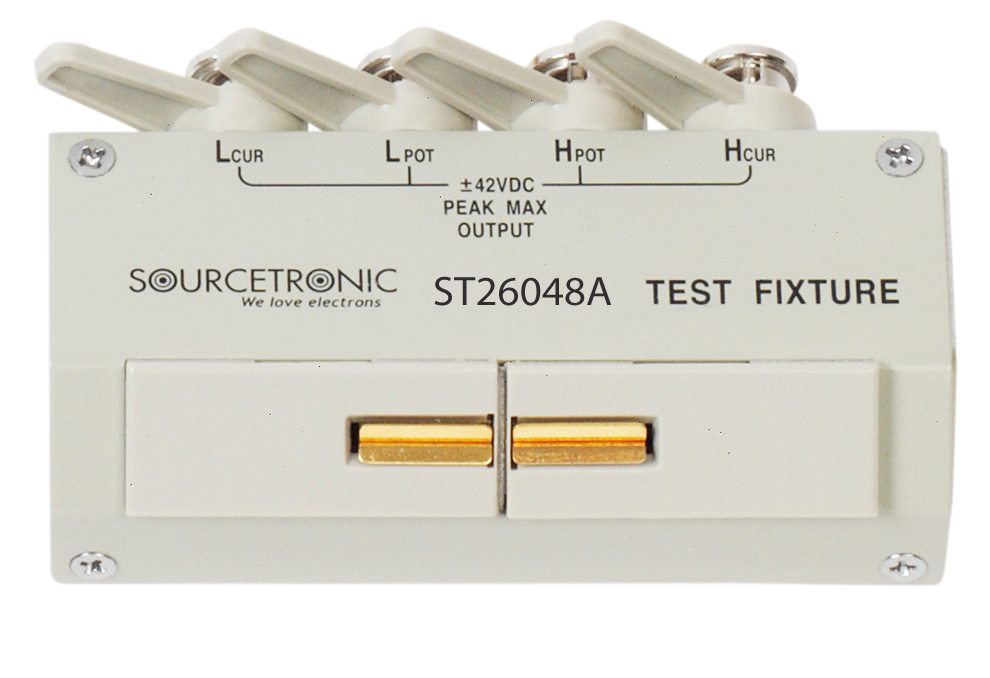

- ST26048A 4-Klemmen-Messadapter
- Bedienungsanleitung (als PDF zum Download)
- Netzkabel
Technische Daten |
||||
| Modell | ST2830 | ST2831 | ST2832 | |
| Basisgenauigkeit | LCRZ | 0,05% | 0,1% | 0,05% |
| DCR | 0,1% | |||
| Kalibrierungsbedingung | Aufwärmzeit: ≥30s ; Umgebungstemperatur: 23±5°C Signal Spannung: 0.3Vrms - 1Vrms Nullung: nach OPEN oder SHORT Messkabellänge: 0m |
|||
| Messsignalfrequenzen | 50Hz-100kHz 34 Frequenzen 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 1kHz, 1,2kHz, 1,5kHz, 2kHz, 2,5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7,5kHz, 10kHz, 12kHz, 15kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 75kHz, 100kHz |
50Hz-200kHz 37 Frequenzen 50Hz, 60Hz, 75Hz, 100Hz, 120Hz, 150Hz, 200Hz, 250Hz, 300Hz, 400Hz, 500Hz, 600Hz, 750Hz, 1kHz, 1,2kHz, 1,5kHz, 2kHz, 2,5kHz, 3kHz, 4kHz, 5kHz, 6kHz, 7,5kHz, 10kHz, 12kHz, 15kHz, 20kHz, 25kHz, 30kHz, 40kHz, 50kHz, 60kHz, 75kHz, 100kHz,120kHz, 150kHz, 200kHz |
20Hz-200kHz, 15025 Frequenzen | |
| Wählbarer Ausgangswiderstand | 30Ω, 100Ω, ±1% @1kHz | |||
| AC-Messsignalpegel | Normal | 10mVrms - 2Vrms | ||
| Auflösung: 10mV, Genauigkeit: 10% x Einstellwert + 2mV | ||||
| 100µArms - 20mArms | ||||
| Auflösung: 0,1mA | ||||
| Konstanter Pegel (ALC ON) | - | - | 20mVrms - 1Vrms | |
| - | - | Auflösung: 10mV Genauigkeit: 10% |
||
| - | - | 200µArms - 10Arms | ||
| - | - | Auflösung: 0,1mA | ||
| DCR-Messsignalpegel | 1V DC | 1V DC | 50mV - 2V DC | |
| - | - | Auflösung: 0,5mV | ||
| DC-Bias-Vorspannungsquelle | - | - | 0V - ±5V | |
| - | - | Auflösung: 0,5mV,Genauigkeit: 1% | ||
| - | - | 0mA - ±50mA | ||
| - | - | Auflösung: 0,5µA | ||
| Messparameter | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR | |||
| Anzeigebereich DCR | 0,00001Ω - 999,999MΩ | |||
| Anzeigebereich LCR-Parameter | |Z|, R, X 0,00001Ω — 99,9999MΩ |Y|, G, B 0,00001μs — 99,9999s C 0,00001pF — 9,99999F L 0,00001μH — 99,9999kH D 0,00001 — 9,99999 Q 0,00001 — 99999,9 θ(DEG) -179,999º — 179,999º θ(RAD) -3,14159 — 3,14159 Δ% -999,999% — 999,999% |
|||
| Dezimalstellen der Anzeige | 6 Stellen | 5 Stellen | 6 Stellen | |
| Messgeschwindigkeit (≥10 kHz) | Fast: 13ms / Messung Medium: 90 ms / Messung Slow: 370 ms / Messung |
|||
| Ersatzschaltbilder | Reihe, Parallel | |||
| Meßbereichsauswahl | Auto, Hold | |||
| Trigger-Modus | Intern, Manuell, Extern, Bus | |||
| Durchschnittsberechnung | 1 - 255 Einzelmessungen | |||
| Korrekturoptionen | Offen/Kurzschluss/Referenzlast | |||
| Anzeigefunktionen | Eigentlicher Meßwert, Abweichung vom Referenzwert als ΔABS, Δ% | |||
| Verzögerungszeit-Einstellungen | 0 - 60,000s, 1ms-Schritte | |||
| Listendurchlauf |
|
|||
| Komparator-Funktionen | 10 bins, BIN1–BIN9, NG, AUX | |||
| Bin-Zählfunktion | ||||
| PASS, FAIL | ||||
| Interner Speicher | 40 LCRZ-Geräteeinstellungen | |||
| USB-Speicher | 500 LCRZ-Geräteeinstellungen, CSV-Messergebnisse, Screenshots (GIF) | |||
| Schnittstellen | Kontrollschnittstelle | HANDLER | ||
| Kommunikations- schnittstelle |
USB DEVICE, RS232C, GPIB(optional) | |||
| Speicherschnittstelle | USB HOST-Anschluss (USB1.1, FAT16 oder FAT32 bis 4GB | |||
Zubehör
- Herstellerunabhängige Geräte:
- Sourcetronic, HP, Keysight, ...
- Rückführbar auf nationale Normale (DAkkS, PTB)
- Reparatur und Justage auf Anfrage
- Kalibrierzertifikat in Anlehnung an ISO17025
- Gerätereinigung
- Plug & Play Ansteuerung für Sourcetronic LCR Messgeräte
- Kompatible Geräte: ST2830, ST2832, ST2827A, ST2827C, ST2829A, ST2829C
- Komplette Fernsteuerung der Messgeräte
- Komfortable Oberfläche im JAVA "look&feel"
- Automatisch skalierende graphische Kurven-Verläufe
- Linear & logarithmisch
- Extra "Live"-Daten Fenster
- Automatische Nullkalibrierung Short / Open
- Spezialfunktion "Frequency Sweep in graphischer Darstellung
- Robuster 19" Montagerahmen
- Metall pulverbeschichtet
- Gerätebefestigung frontseitig
- Geräte: ST2830, ST2515, ST2683, ST2516
- Farbe: RAL7035 lichtgrau
- Höhe: 3 HE
- Goldene Kurzschlussplatte
- Messgerät Nullkalibrierung
- Für LCR alle Testadapter
- Frequenz bis 300kHz
- 4-Leiter-Kelvin-Terminal
- Leitungslänge: 0.8 m
- Hochwertige BNC Anschlüsse
- Abstand der BNC-Buchsen: 22mm
- Kelvin Clips in feinverzahntem Profil
- Messspitzen hartvergoldet
- Für Multimeter und LCR Messbrücken
