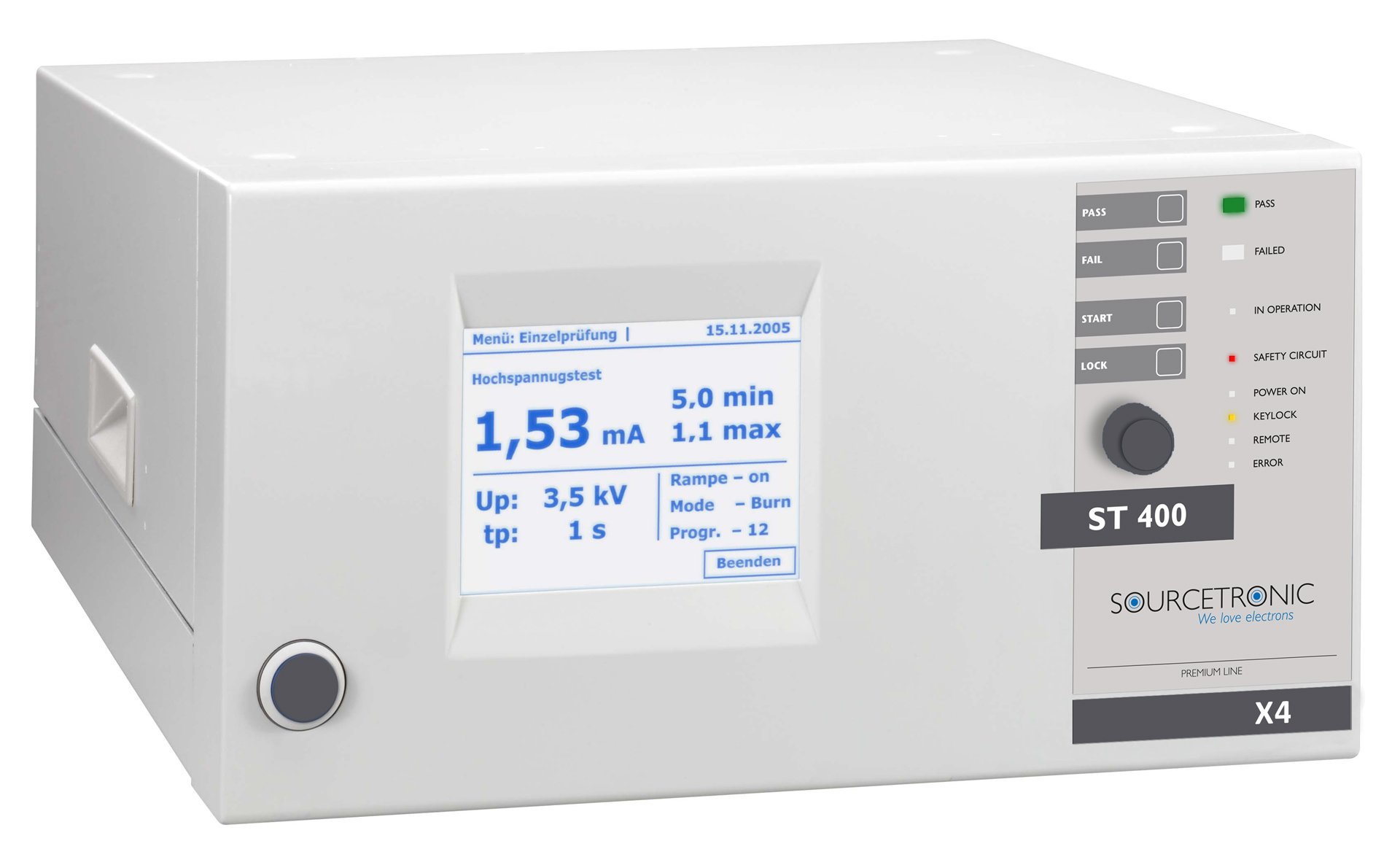

VDE Tester ST400-UGP-5025
Prezzo su richiesta
Dettagli
Highlights
- Automatic Test system
- Test parameter: HV, PE
- Comfortable 5.7" TFT-Industrial-Touch-Screen
- Manual operation with test plan editor, remote control
via PC and batch tests - Contact and test lead monitoring
- "4-Terminal-Sensing" protective earth test
- Test probe with result LED
- Perfected periphery equipment for PLC, RS232, driver,
printer or customer specific extensions - Norms: DIN ISO EN 60204, VDE 113, etc.
- Optional: DLL, Active-X, LabView driver, USB, LAN
Test Modules
- HV-Module HVD5-70:
- High voltage test DC
- Test voltage 100 - 5000 VDC, potential free
- Trip current 0.1 - 70 mA
- Transformer power 500 VA, short circuit current > 200 mA
- Electronically regulated, incl. ramp function and active discharge
- PE-Module AC25:
- Protective earth test PE
- Test current 2 - 25A AC
- Resistance limit 1 - 500mΩ
- Switchable to test as detailed in EN 60 204
- Test voltage < 6 V and < 12 V
- Electronically regulated
- 4-Wire-Technology
- Test probe with GOOD-NOT GOOD-LED
Technical specifications
- X4 user interface incl. Windows CE
- All limits freely adjustable
- Multi-function-dial-switch "Navigation Plus"
- Buttons: PASS, FAIL, START, LOCK
- Main switch: "Illuminated LED"
- Signal LEDs: PASSED, FAILED, IN OPERATION, SAFETY CIRCUIT,
POWER ON, KEYLOCK, REMOTE, ERROR - "Power-ON" selftest
- Interfaces back side:
SPS (24V/2A), RS-232, CAN-1 (System upgrades, e.g. relay matrix) - Connectors back side:
2 x HVS06C HV connectors
2 x PE connector (incl. result LED)
1 x safety circuit
1 x WK400 warning lamp connector
1 x redundant earth - Error report: acoustical, optical and via interface
- User management for test plans and settings
- Auto start function
- Internal clock and calendar
- Test time adjustable from 0,1 s - 99 min, endless
- 19" design-casing: metal, light grey, RAL 7035
- Dimensions(WxHxD): 410 x 210 x 435mm
- Power supply: 230V, 50Hz/60Hz
- Weight: 18-35 kg (depends on modules)
- Safety norm in accordance to EN 50 191
What's in the box
- Supply cable
- Manual
- Factory calibration
Related products
- Variante di controllo X6
- Display touch TFT da 10,4 pollici
- Scheda PC con WIN-CE
- Interfaccia LAN/USB
- Compatibile con tutti i dispositivi ST400
- Segno rettangolare
- "Vietato l'ingresso non autorizzato"
- Materiale: plastica
- Dimensioni: 200mm x 300mm
- Colore: rosso/bianco;
- Comprende un set di connessione completo per:
400 dispositivo di sicurezza ST400 - Pulsante di avvio, funzionalità PE
- Integrazione del circuito di sicurezza
- Azionamento a due mani con sonda HV
- Display ottico di stato
- Design ergonomico
- Cavo di connessione: 3 m
- Punta ergonomica prüf
- Con pulsante di prova e indicatore LED
- Corrente nominale: 35A AC
- Cavo di collegamento di sicurezza flessibile
- Punta resistente in tungsteno prüf
- Plastica altamente isolante
- Stivaggio della catena trasportabile
- Piastra di base riscaldata
- Colore: nero-giallo
- Due pezzi
- Altezza: 1100mm / d=32cm
- Devices: 400 series
- LED - warning lamp
- Standard: EN 50191, VDE0104
- Lights: Red/Green
- Function: operation, switch on, ready
- Cable length: 2m
- Variante di controllo X5
- Display touch TFT da 10,4 pollici
- Scheda PC con WIN-CE
- Interfaccia LAN/USB
- Compatibile con tutti i dispositivi ST400
- Side mounting for test waggon or table
- Ergonomically placed
- HV probe type: HTP
- Side: left
- Colour: white
- Unità: serie 400
- Montato su carrello
- Altezza totale dell'apparecchio 1850 mm
- Standard: EN 50191
- Lampada: Rosso/Verde
- Vari indicatori di stato
- Lunghezza del cavo: 3m
- Gerabyte: serie 36 & 400
- Libreria completa
- Licenza per un banco prova
- Incluso CD con driver e manuale

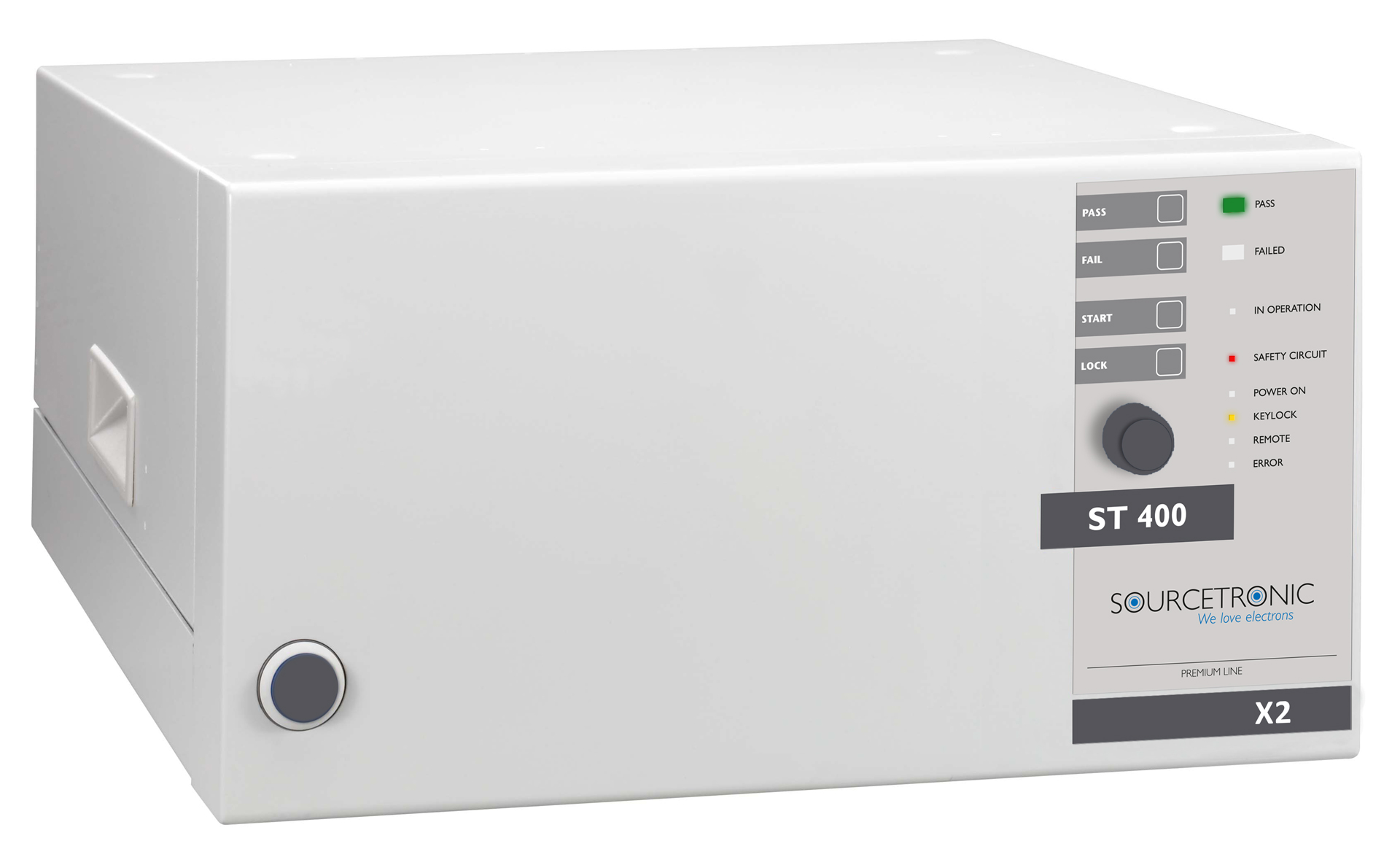

- Variante di controlloX2
- Frontale chiuso senza display
- Versione remota con collegamento a un PC esterno
- Interfaccia LAN/USB
- Compatibile con tutti i dispositivi ST400
- Dispositivi indipendenti dal fornitore:
- Sourcetronic, Gossen, Fluke, ...
- Tracciabili in base agli standard nazionali (DAkkS, PTB)
- Riparazione e regolazione su richiesta
- Certificato di calibrazione basato su ISO17025
- Pulizia del dispositivo
- Including cable-set for safety tester:
400 series (ST400) - For Installation in test wagon including wiring
- Ergonomically design
- Push-start-buttons: 2
- Normed distance between buttons
- Connecting cable: 2.5 m
- Geraggio: 36 & 400
- 4-pin (Senso/Sorgente/Buono/Basso/24V)
- Connettore PE: PES7
- Spina a contatto magnetico
- Corrente di funzionamento: 32 A AC
- Pistola di prova HV ergonomica
- Lunghezza del cavo: 2m
- Tensione di esercizio 10 KVDC / 7 KVAC
- Cavo di collegamento di sicurezza flessibile
- Sonda resistente al tungsteno
- Comprende un set completo di connessioni per:
400 spruzzatore di sicurezza ST400 - Design ergonomico
- Pulsanti di avvio grandi: 2
- Spazio normale
- Cavo di collegamento: 2,5 m
- Geraggio: 36 & 400
- 4-pin (Senso/Sorgente/Buono/Basso/24V)
- Connettore PE: PES7
- Aprire l'estremità del cavo per il proprio montaggio
- Corrente di funzionamento: 32 A AC
- Cavo HV a 2 poli
- Lunghezza 3 m
- Con terminale di contatto
- 7 kV AC / 10 kV DC, max. 10 A
- Side mounting for test waggon or table
- Ergonomically placed
- Probe type: VP400
- Side: left
- Colour: black
- Geräte: 36 & 400
- 4-pin (Senso/Sorgente)
- Connettore PE: PES4
- Terminale batteria criminale
- Corrente di funzionamento: 32 A AC
- Cavo HV a 2 poli
- Lunghezza 2 m
- Spina HV HVP06C
- 2 x connettore di accoppiamento
- 7 kV AC / 10 kV DC, max. 10 A
- Including cable set for safety tester ST400 series
- Dimension (W/H/D):
Outside: 670 / 515 / 495 mm
Inside: 565 / 350 / 450 mm - Viewable transparent swinging hood
- Damping gas spring incl. final pos. damping
- Safety limit switch
- CE conform with EN 50191
- Dispositivi: 36 & 400
- 4-pin (senso/sorgente)
- Connettore PE: PES4
- Spina lamellare: 4mm
- Corrente di funzionamento: 32 A AC
- Geräte: 36 & 400
- 4-pin (Senso/Sorgente)
- Connettore PE: PES4
- Tassello a lamella: 4mm
- Corrente di funzionamento: 32 A AC
- Unità: serie 400
- Avvio tramite controllo IO
- Con connettore: 25 pin
- Si collega all'interfaccia di controllo
- Lunghezza del cavo: 2m
- Scudo triangolare
- "Freccia flash"
- Materiale: plastica
- Dimensioni: 200 mm x 200 mm
- Colore: giallo/nero
- DIN 40008 / EN 50191
- Including cable-set for safety tester:
400 series (ST400), UX36, UH36 - Ergonomically design housing
- 3 pressure clamps L,N and PE
- 230V socket or others on demand
- Connecting cable: 2 m
- Unità: serie 400
- Avvio tramite controllo IO
- Con connettore: 25 pin
- Si collega all'interfaccia di controllo
- Lunghezza del cavo: 2m
- Devices: 400 series
- Installation on barricade or plane surface
- Standard: EN 50191, VDE0104
- Lights: Red/Green
- Function: operation, switch on, ready
- Cable length: 2m
- Cavo HV due poli
- lunghezza 2 m
- Connettore HV HVP06C
- Max. Tensione di funzionamento: 7 kV AC / 10 kV DC, max. 10 A
- Plastica speciale isolata su tutti i lati
- Tap in ottone
- Ganascia dentata con contatto di 30 mm
- Da inserire per tappo a lamelle 4mm
- Side mounting for test waggon or table
- Ergonomically placed
- HV probe type: HTP
- Side: right
- Colour: white
- Devices: 400 series
- Mounted on tube extension
- Total hight of lamps 1170mm
- Standard: EN 50191, VDE0104
- Lights: Red/Green
- Function: operation, switch on, ready
- Cable length: 3m
- Gerabyte: serie 36 & 400
- Libreria completa
- Licenza per un banco prova
- Incluso CD con driver e manuale

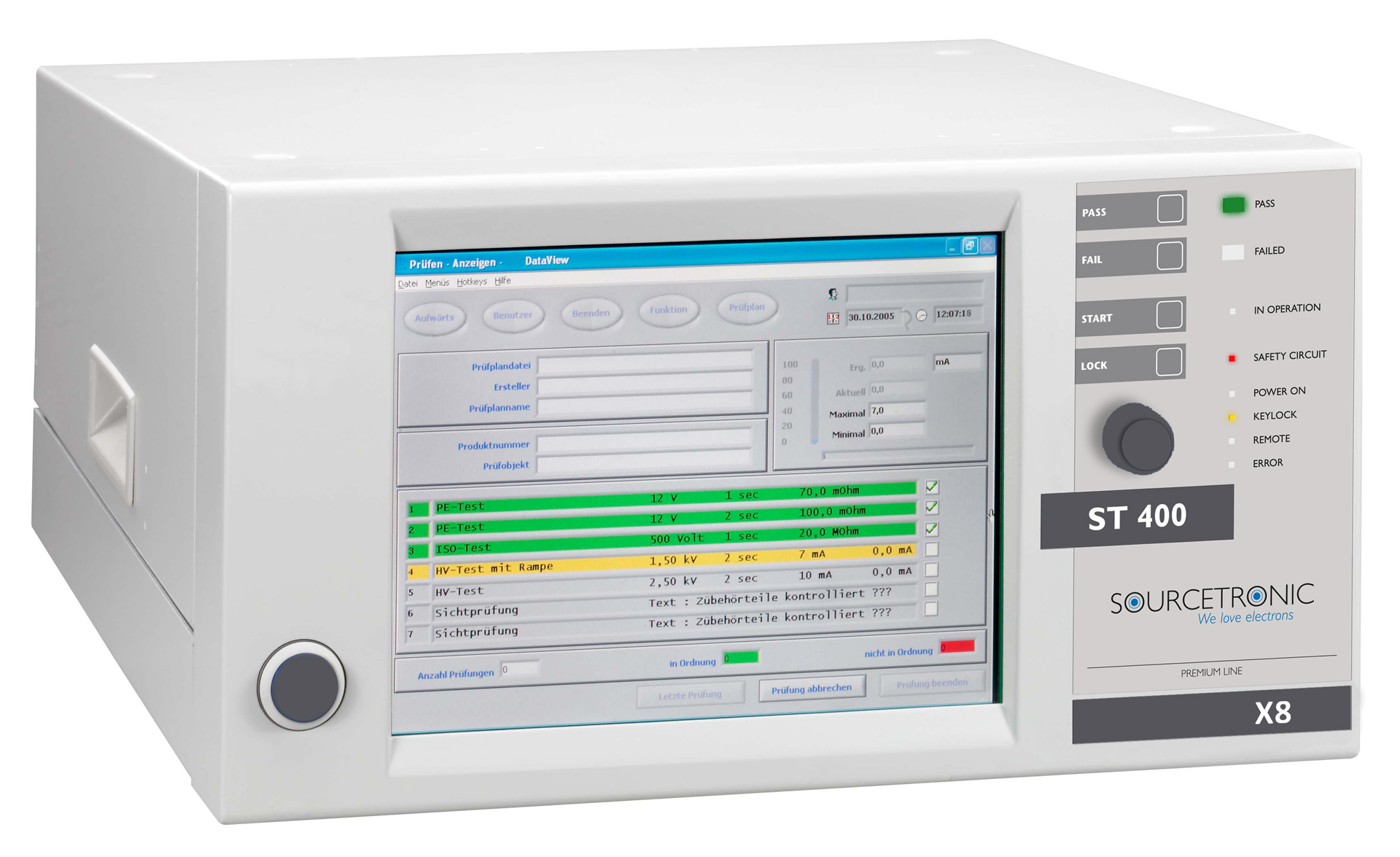

- Variante di controllo X8
