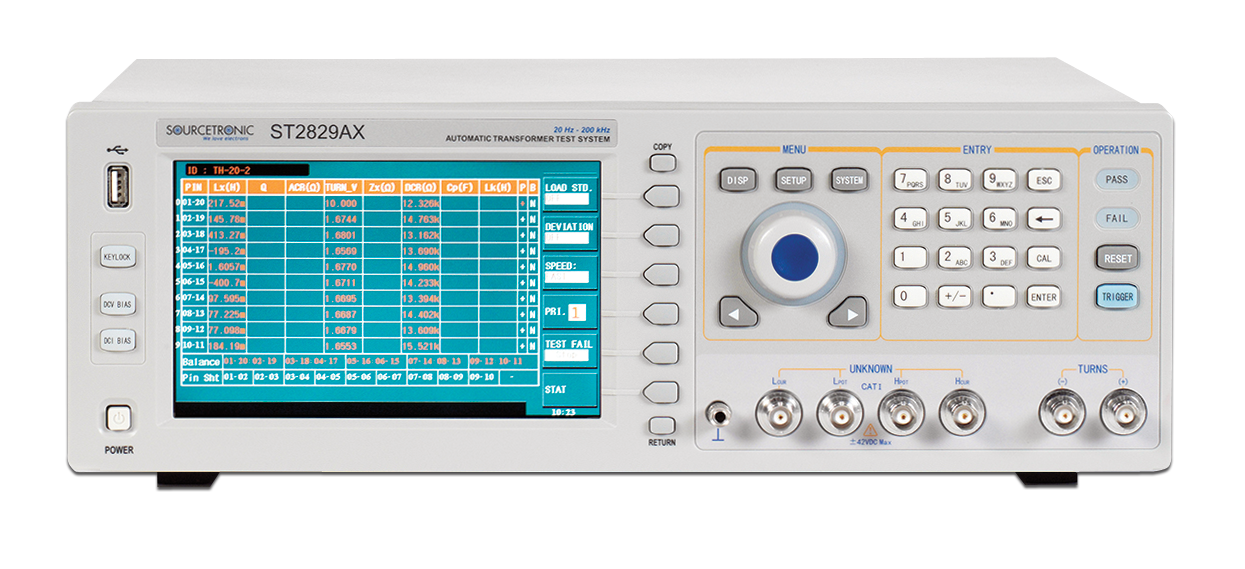

Tester per trasformatori ST2829CX (Dispositivo a noleggio)
Codice prodotto:
63990
EAN:
4260409229136
399,00 €*
Merce atteso a breve
Dettagli
Servizio tecnico +49 421 277 9999
Stampa
Info sui prodotti "Tester per trasformatori ST2829CX (Dispositivo a noleggio)"
Salute
- Frequenze: 20Hz - 1MHz
- Accuratezza di base: 0,05%
- Display LCD a colori 800x480
- Velocità di misurazione: 13ms
- Interfacce: LAN-LXI, USB, RS232, Handler, DCI, (opzione GPIB)
- OpzioneLCR
Specifiche
- Display LCD TFT da 7 pollici in formato 16:9 con una risoluzione di 800x480
- Fino a 1MHz di frequenza di test, risoluzione di 0,5mHz
- Gamma di ampiezza del segnale: da 5mV a 10Vrms, risoluzione di 100μVV
- La velocità di test è fino a 75meas/sec
- Sorgente di polarizzazione 0-100mA/0-10V integrata (standard) o sorgente di polarizzazione 1A (opzionale)
- Il rilevamento della caratteristica P/N del diodo può verificare tutti i parametri del trasformatore di rete
- Miglioramento del rapporto di rotazione elevato e della capacità di testare i trasformatori ad accoppiamento debole
- Migliorata capacità di testare la DCR per gli avvolgimenti a basso ohm
- Sistema flessibile di etichettatura temporale: è possibile salvare l'ora di impostazione del file, di calibrazione e di deduzione
- Ordina i parametri di scansione selezionati
- Modalità di deviazione e deduzione flessibili
- Molteplici modalità di gestione dei casi di fallimento
- Il ciclo di test a parametro singolo può essere utilizzato per testare un avvolgimento separato
- Memoria interna per un massimo di 200 file di impostazione e memoria USB esterna per un numero maggiore
- I dati dei test e i grafici possono essere salvati in formato CSV e GIF sulla memoria USB
- Il software integrato fornisce funzionalità di analisi, come Cpk, Cp e Ck
- La funzione di lettura del codice a barre può essere utilizzata per selezionare un file di impostazione o per gestire il tipo di prodotti di prova
- I file di impostazione dei parametri sono compatibili con ST2818X/ST2819X
- File di impostazione del programma con il PC locale
- Aggiornamento del software operativo di USB HOST e RS232C online

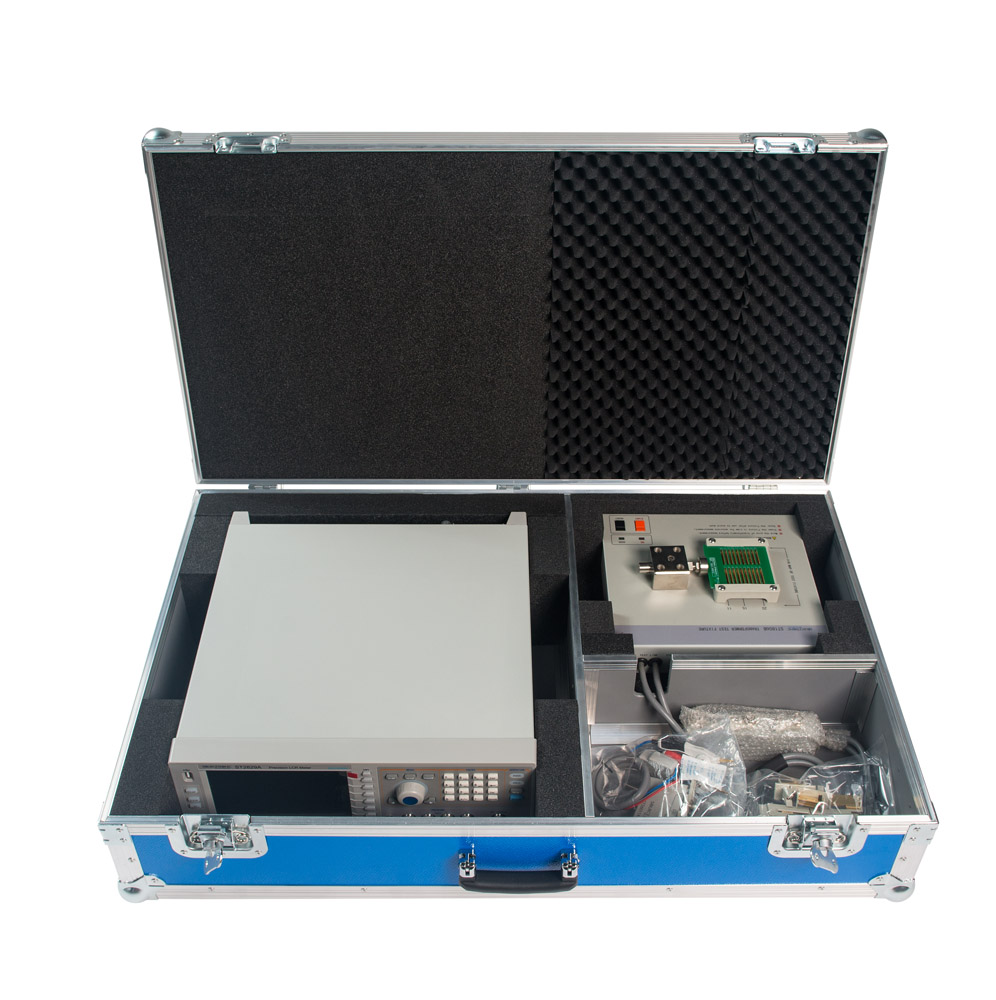

Cosa c'è nella scatola

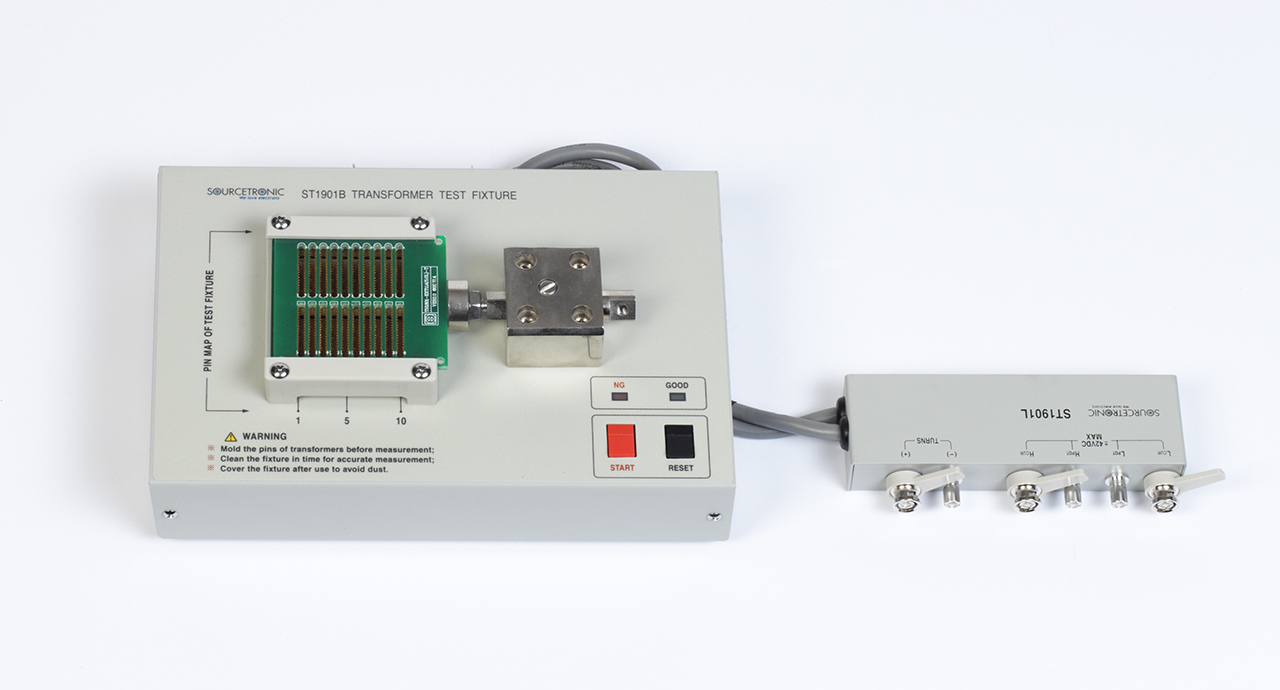

- ST1901B Apparecchio di scansione a trasformatore manuale

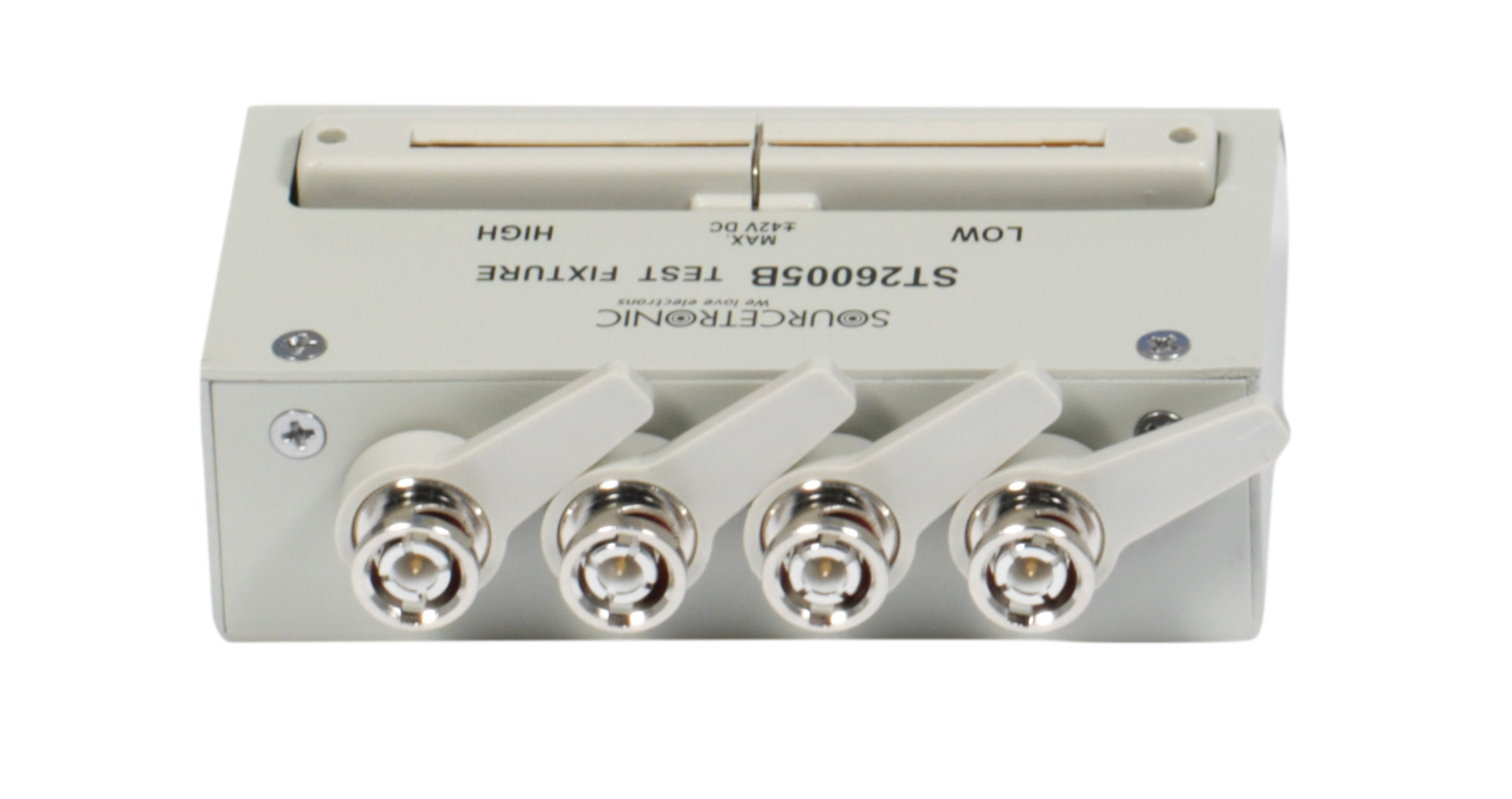

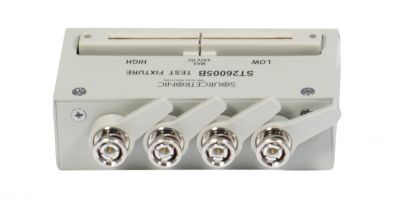

- ST26005B Apparecchio di prova a 4 terminali

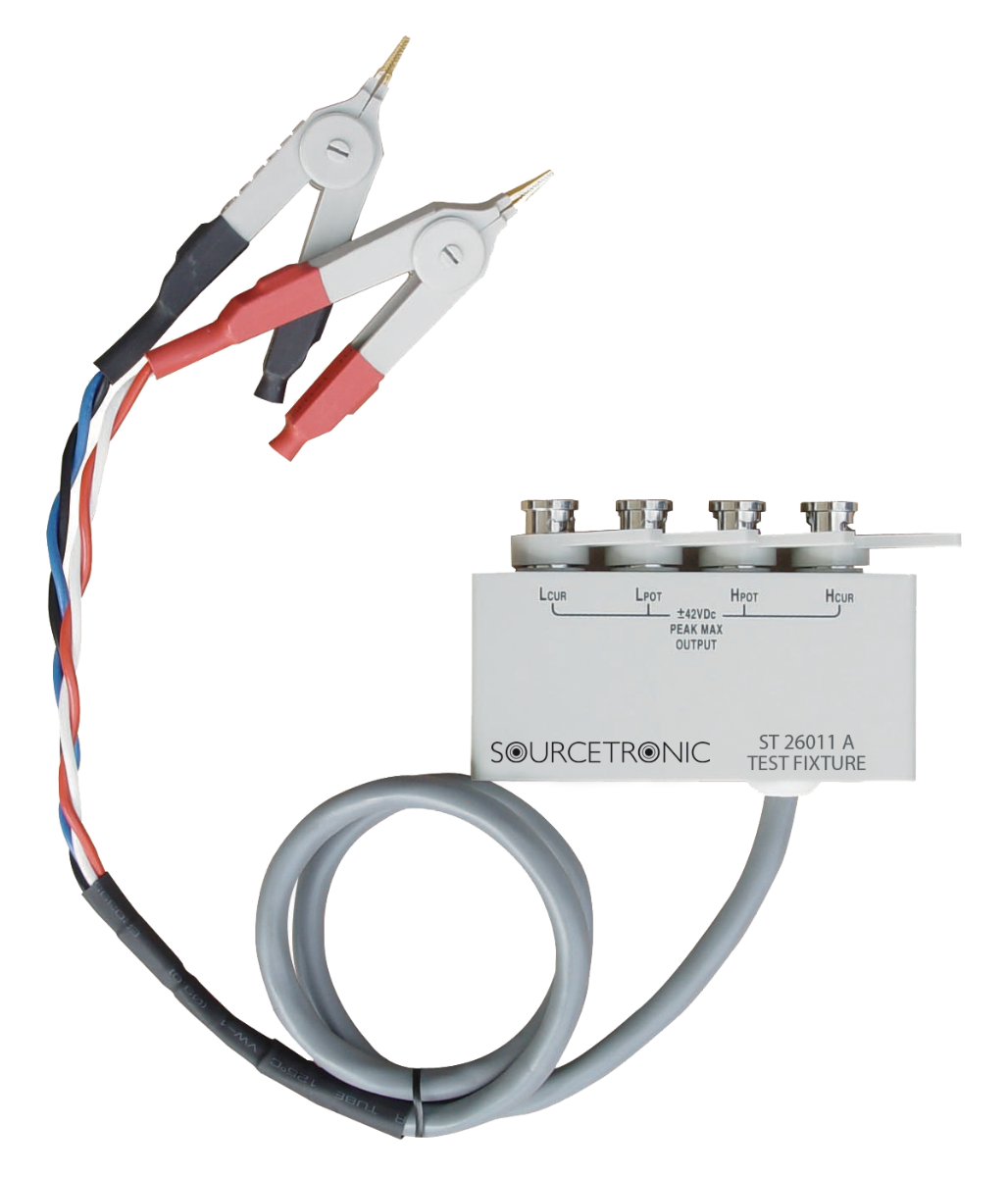

- ST26011A Puntali per test Kelvin a 4 terminali
- ST26004B Puntali di prova a 2 terminali
- ST26016 Cavo di controllo per la scansione del trasformatore
- ST1901-001 Interruttore a pedale
- ST26010 Tavola corta da dorare
- Certificato di calibrazione in fabbrica
Technical Specifications |
|||
| Model | ST2829AX | 20-Pin Transformer Scanning Test + LCR Test (Optional) ST2829X provides a 10-hour function-experience for LCR test. The experience version will be automatically turned off after 10 hours of using. If you do need this function, please contact our salesmen or distributors and provide your detailed instrument serial number. |
|
| ST2829BX | |||
| ST2829CX | |||
| Basic accuracy (See operation manual) |
LCRZ | 0.05% | |
| DCR, Turn ratio |
0.1% | ||
| Calibration | Warm-up time = 30 minutes, Environment temperature: 23±5ºC, Signal voltage: 0.3Vrms – 1Vrms Zeroing: After OPEN or SHORT Length of test cable: 0 m |
||
| Frequency of test signal |
ST2829AX | Range: 20Hz - 200kHz | Min. resolution: 0.5mHz Accuracy: 0.01% |
| ST2829BX | Range: 20Hz - 500kHz | ||
| ST2829CX | Range: 20Hz - 1MHz | ||
| Output impedance of signal source | 10Ω, 30 Ω, 50Ω, 100Ω(selectable), ±1% @1kHz | ||
| Level of AC test signal |
Normal level | 5mV - 10Vrms | Min. resolution: 100µV, accuracy: 10%xset voltage+2mV |
| 50µA - 100mArms | Min. resolution: 1µA | ||
| Constant level | 10mV - 5Vrms | Min. resolution: 100µV, accuracy: 10%x set voltage+2mV |
|
| 100µA - 50mArms | Min. resolution: 1µA | ||
| DC bias voltage source |
0V - ± 10V | Min. resolution: 0.5mV, accuracy: 1%x set voltage+5mV | |
| 0mA - ± 100mA | Min. resolution: 0.5µA | ||
| DC constant current source (optional) (for diode P/N characteristic test) |
0 - ± 120mA | Min. resolution: 0.5mV, accuracy: 1%x set voltage+5mV | |
| DC bias current source (optional, ST2901) |
0 - ± 1A | Min. resolution: 0.5mA, accuracy: 1%x set voltage+2mA Load open voltage: = 9 V |
|
| Transformer test parameters | Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short, Diode P/N | ||
| LCR test parameters | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio,Phase, Lk | ||
| Display range of DCR | 0.00001 Ω - 999.999 MΩ | ||
| Display range of turn ratio | 1:0.001 - 1000:1 | ||
| Display ranges of LCR parameters | |Z|, R, X | 0.00001Ω - 99.9999MΩ | |
| |Y|, G, B | 0.00001µs - 99.9999s | ||
| C | 0.00001pF - 9.99999F | ||
| L | 0.00001µH - 99.9999kH | ||
| D | 0.00001 - 9.99999 | ||
| Q | 0.00001 - 99999.9 | ||
| θ (DEG) | -179.999º - 179.999º | ||
| θ(RAD) | -3.14159 - 3.14159 | ||
| Δ % | -999.999% - 999.999% | ||
| Diode test | Positive voltage | 0 - 9.9999 V | |
| Negative current | 0 - 99.999 mA | ||
| Measurement speed (=10 kHz) |
Fast: 75meas/ sec(13ms), Medium: 11meas/ sec (90ms), Slow: 2.7meas/ sec (370ms) | ||
| Equivalent circuit | Serial, Parallel | ||
| Range mode | Auto, Hold | ||
| Trigger mode | Internal, Manual, External, Bus | ||
| Average times | 1 - 255 | ||
| Calibration function | Open, Short, Load | ||
| Math operation | Direct reading, ΔABS, Δ% | ||
| Delay time | 0 - 60.000s, 1ms resolution | ||
| Comparator | 10-bin sorting, BIN1~BIN9, NG, AUX | ||
| Bin counter | |||
| PASS/FAIL on front panel, LED indication on scanning fixture | |||
| Memory | 200 sets of LCRZ setting files 200 sets of setting files for transformer scanning 10 sets of GIF files |
||
| Interface | Control interface | HANDLER (optional) on rear panel SCANNER(compatible with TH1901A/B, TH1805A/B transformer scanning fixtures) |
|
| Communication interface |
LAN-LXI, GPIB (optional), USB HOST, RS232C | ||
| Memory interface | USB HOST (USB memory or bar-code scanning) | ||
General Specifications |
|||
| Operating environment |
Temperature | 0°C - 40°C, | |
| Humidity | ≤ 90%RH | ||
| Power supply | Voltage | 99V-121V AC, 198V-242V AC | |
| Frequency | 47Hz - 63Hz | ||
| Consumption | Max. 80 VA | ||
| Dimension (W×H×D) | 400mm×132mm×385mm | ||
| Weight | Approx. 13 kg | ||
