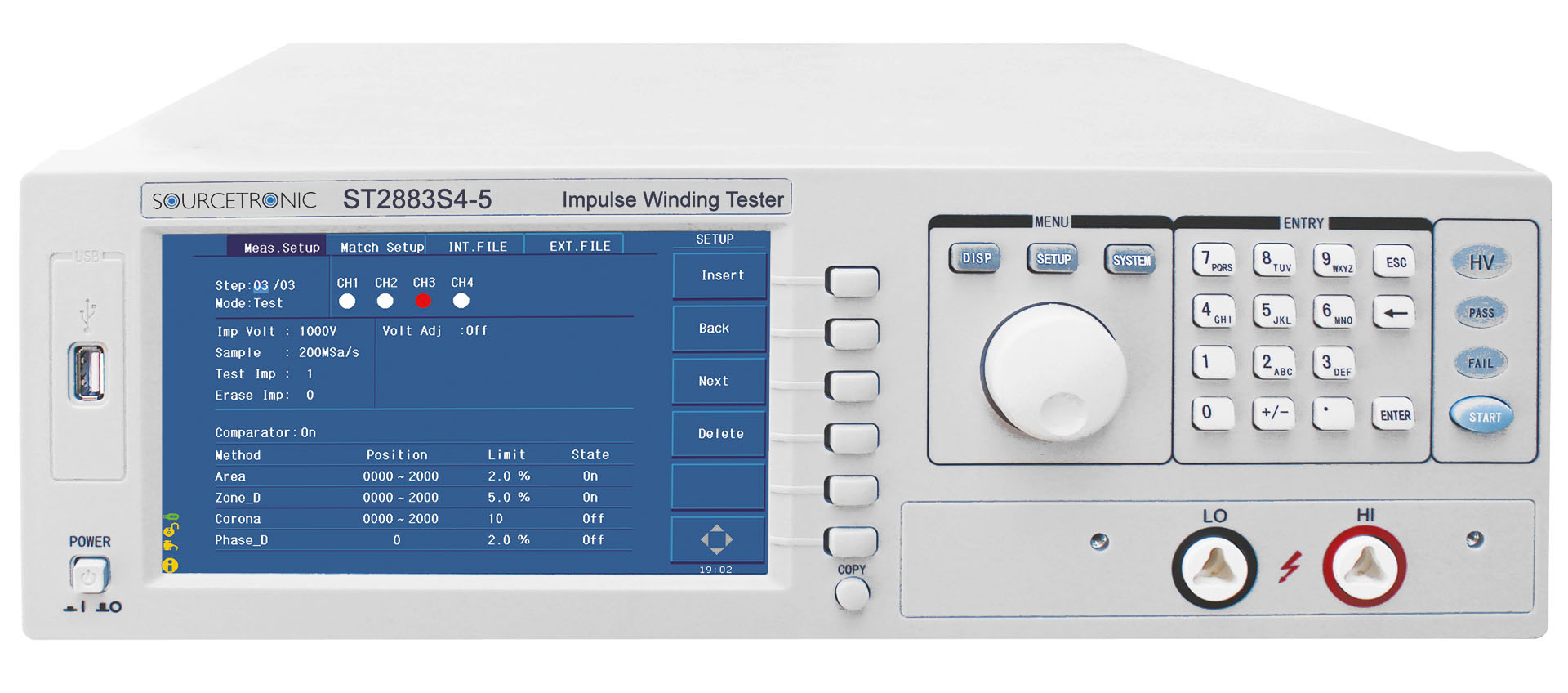

Tester di sovratensione ST2883S4-5
Codice prodotto:
61371
EAN:
4260409220065
3.890,00 €*
Solo 3 rimasti in magazzino
Dettagli
Servizio tecnico +49 421 277 9999
Stampa
Info sui prodotti "Tester di sovratensione ST2883S4-5"

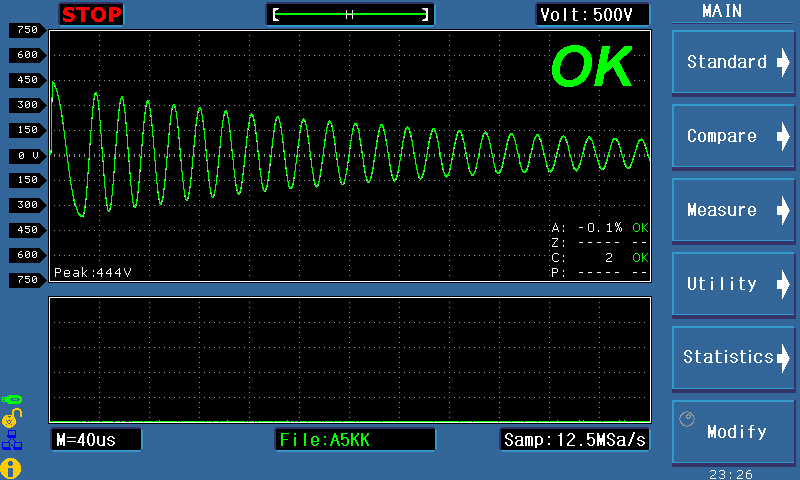

Il Surge Tester ST2883-S4 può funzionare direttamente da un browser standard con LAN LXI. Con il generoso display TFT da 7" a colori è possibile visualizzare direttamente tutti i dati e le curve.
Caratteristiche
- Il primo fornitore di tester di avvolgimento ad impulsi da bassa tensione di 30V ad alta tensione di 10kV, da singolo canale a multicanale in questo settore (Max. 4 canali)
- Primo tester di avvolgimento compatibile con lo standard LXI
- Tensione di impulso di 100V~5000V
- Canale: 4
- Ogni canale può essere programmato e controllato come terminale alto, basso-terminale e OFF
- 20 procedure di prova possono essere aggiunte al massimo
- 65k a colori 7" TFT ampio schermo di visualizzazione
- Velocità di campionamento della forma d'onda fino a 200 Msps
- Velocità massima di misura: 6meas/sec
- Profondità di stoccaggio di 6k Bytes
- Circuito di acquisizione analogica ad alta larghezza di banda
- Algoritmo di estrazione a corona ad alta fedeltà (tecnologia brevettata)
- Quattro metodi di confronto delle forme d'onda
- Memorizzazione automatica dei parametri dello strumento
- Misure su tensione, tempo e frequenza
- Amplificazione, allungamento e movimento della forma d'onda per una visualizzazione accurata
- Media multi-campione, elaborazione media di 32 forme d'onda standard
- Prove distruttive per la vostra corretta scelta della tensione
- Utilizzare impulsi smagnetizzati per garantire la conformità delle forme d'onda testate
- Login di destra utente diverso diritto di accesso per una facile gestione
- 20 gruppi di file di strumenti possono essere memorizzati e caricati automaticamente
- Le informazioni sullo schermo possono essere memorizzate nel disco USB (chiave COPY)
- Il firmware del sistema può essere aggiornato automaticamente tramite disco USB
- Quattro effetti selezionabili dell'interfaccia del display
- Interfaccia di comando a pedale per misurazioni semplici
- Interfaccia manipolatore per realizzare il funzionamento in linea
- RS232C, dispositivo USB e interfaccia LAN per realizzare il controllo remoto
Cosa c'è nella scatola

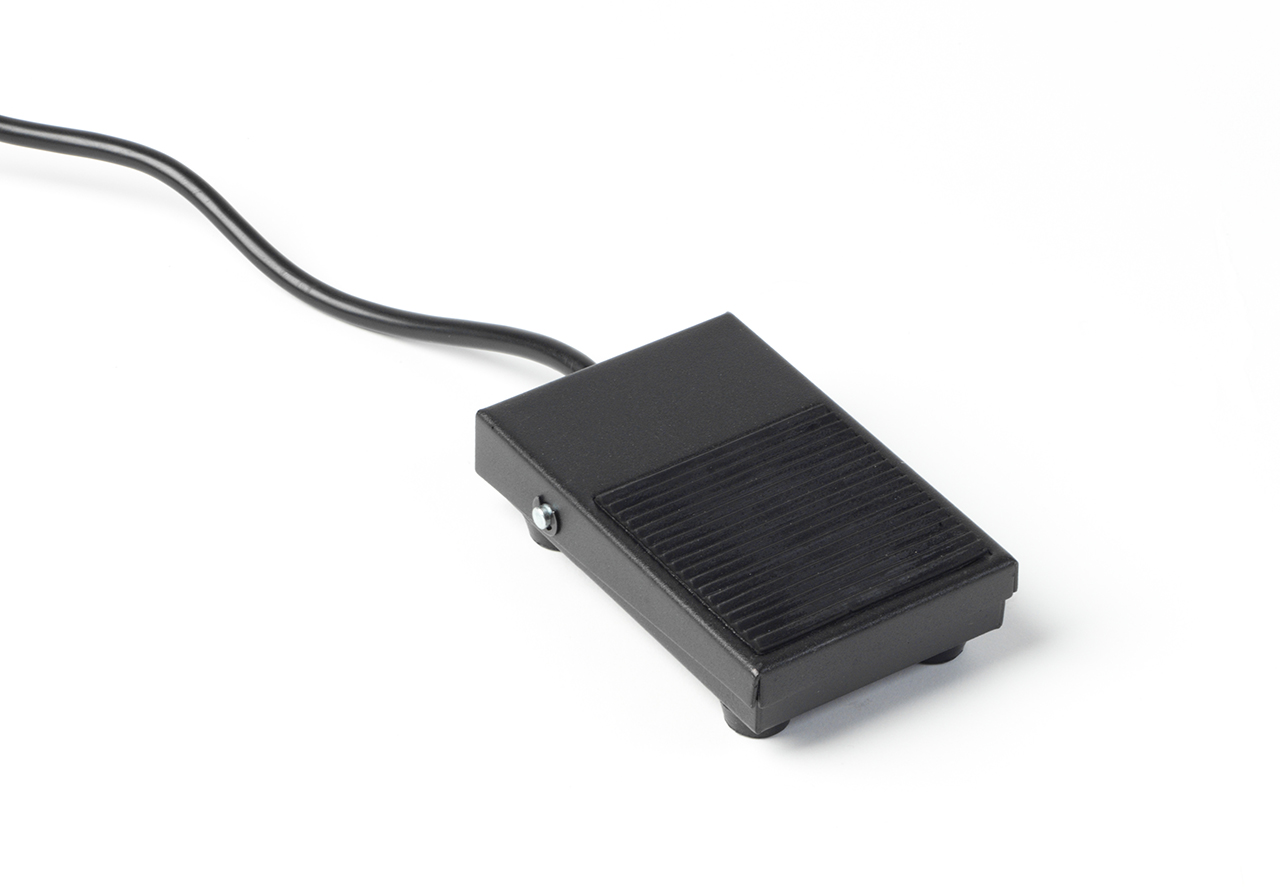

- ST2881-001 Interruttore a pedale

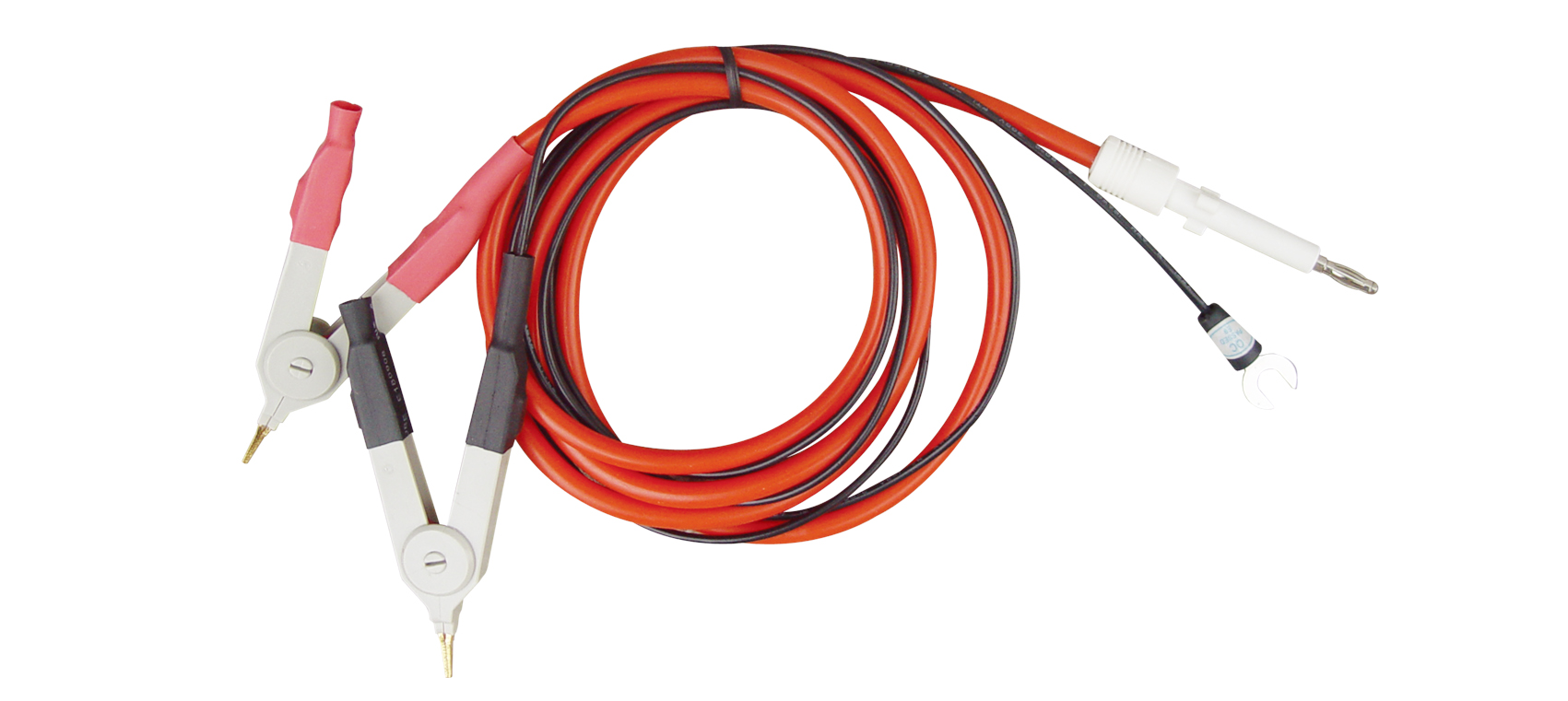

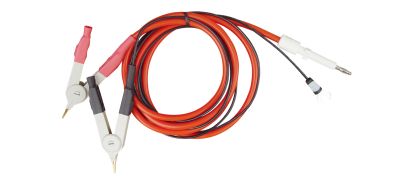

- ST2883-01 puntali per clip di prova

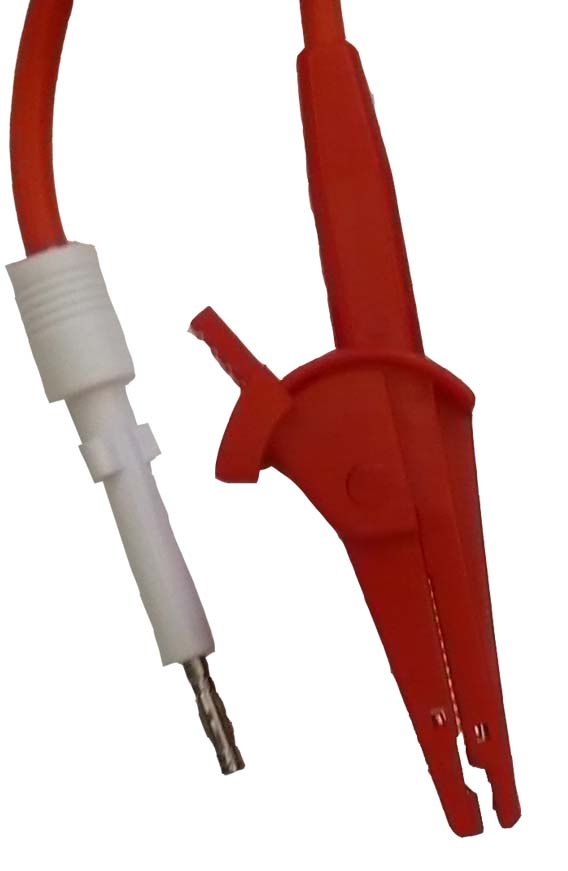

- 4x ST90003R
- Cavo di collegamento
- Manuale
Luftfeuchtigkeit≤75% U.R.H.
Specificazione |
|||||
| Fare la modella | ST2883S8-5 | ST2883S4-5 | |||
| Tensione di impulso | 100V-5000V 10V passi 10V |
||||
| Precisione di tensione | ±(5% valore SET +15V) | ||||
| Precisione di lettura | ±(5% Valore EFFETTIVO +15V) | ||||
| Canali | 8 | 4 | |||
| Gamma di prova di induttanza | ≥10µH | ||||
| Energia di impulso | Max.: 0,25 Joule | ||||
| Velocità di prova | 6 /sec (singolo canale, singolo passo) | ||||
| Pulsioni | Max.: 32 | ||||
| Resistenza di uscita | 5MΩ | ||||
| Esposizione | 800x480, 65.000 colori TFT; campo di visualizzazione del segnale: 600x256 | ||||
| Acquisizione del segnale | Frequenza di campionamento: Max. 200Msps, 8 livelli regolabili Risoluzione: 8 bit Memoria: 6k byte Media: da 1 a 32 |
||||
| Metodi di confronto | Confronto con la forma standard della curva: - Confronto gamma-dimensioni - Confronto area differenziale - Confronto mandata a corona - Confronto fase differenziale |
||||
| Misura della forma d'onda | Tensione/Frequenza/Tempo | ||||
| Modo di attivazione | Manuale/Esterno/Bus/Interno | ||||
| Uscita di rilevamento errori | Display Pass/Fail Display/LED/allarme | ||||
| Statistiche di misurazione | Statistiche dei risultati delle misurazioni | ||||
| Memoria | Nella memoria interna non volatile possono essere memorizzati 20 gruppi di dati di segnale standard e impostazioni del dispositivo. La memoria flash USB può essere utilizzata come memoria esterna. |
||||

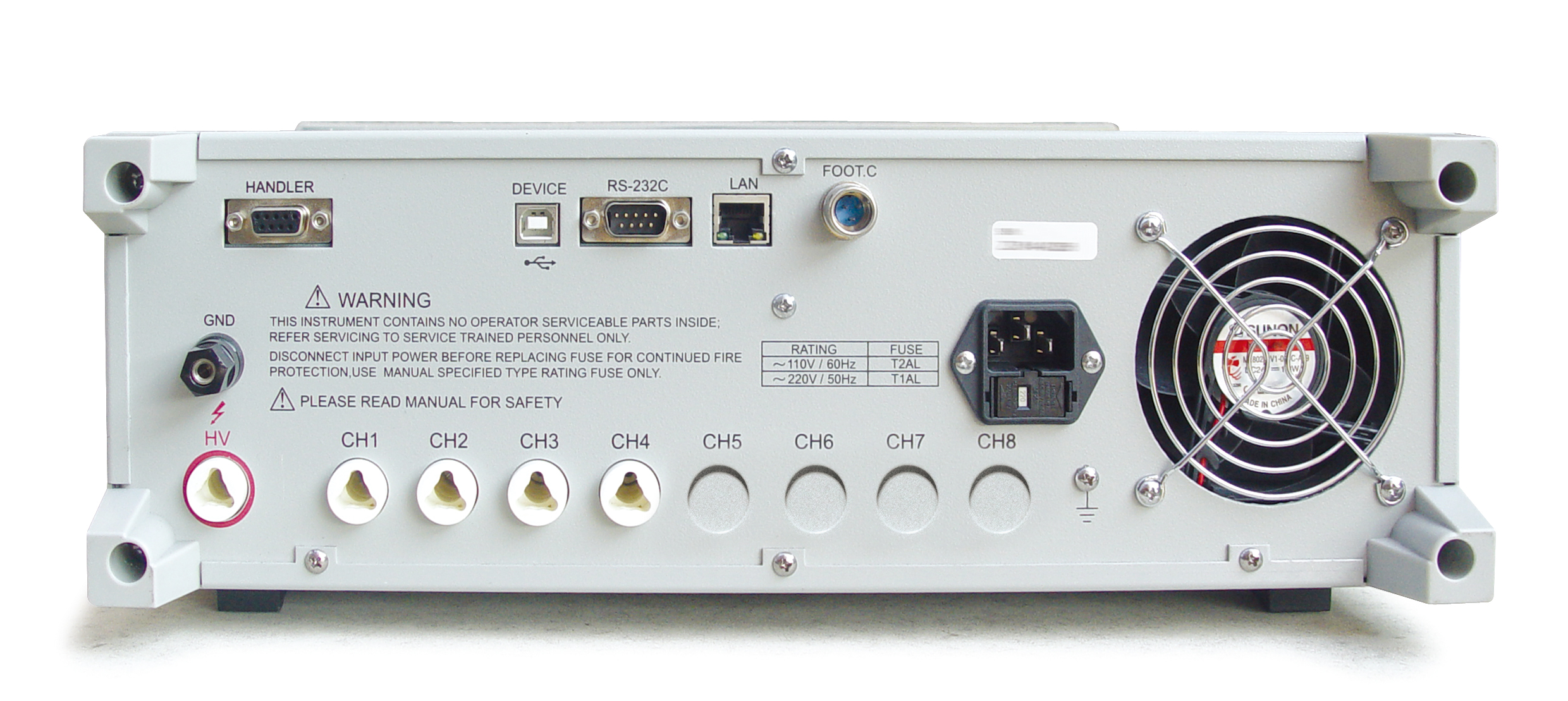

| Interfacce | Manipolatore, RS232C, USB, USB Host USB, LAN | ||||
Fornitura/consumo |
|||||
| Offerta | 220V ±10% 50Hz/60Hz ±5% ±5% | ||||
| Consumazione | ≤200VA | ||||
Informazioni generali |
|||||
| Ambiente di lavoro | Temperatura | 0°C - 40°C | |||
| Sicurezza e compatibilità elettromagnetica | IEC61010-1:2001,IEC61326-2-1:2005 | ||||
