Tester hipot UX36-ADC-1014-0100-TPT
Prezzo su richiesta
Dettagli

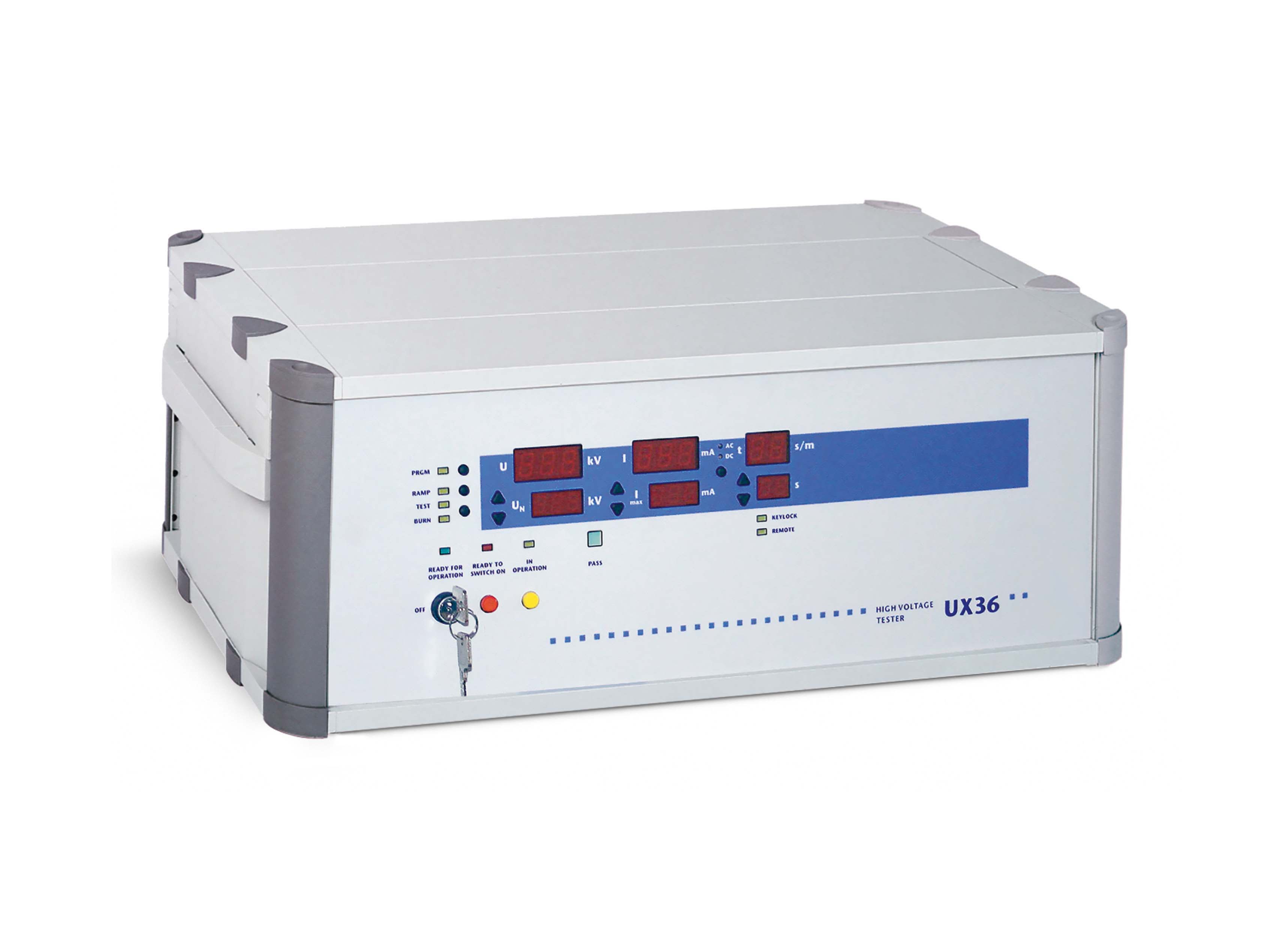

Tester per ippotassi UX36-ADC-1014-0100-TPT
Il tester per hipot UX36-1014 è una versione dei set di test della serie UX con 10'kV AC e 14kV DC. Le unità della serie UX sono disponibili in un elegante alloggiamento industriale che comprende apparecchiature ad alta tensione, nonché adattatore di prova, funzionamento a 2 mani e precauzioni di sicurezza.
Salute
- 10kV AC e 14kV DC (selezionabili)
- Campo programmabile
- Monitoraggio a 4 fili di contatto
- Monitoraggio delle interruzioni dei fili
- Controllo del lancio
- Parametri di test programmabili
- RS232, I/O digitale (PLC), CAN
- Software, DLL, LabView, Active-X (opzione)
Metodi di prova
- Test ad alta tensione AC
- Tensione CA: 500 V - 10.000 V
- Corrente CA: 0,5 - 100 mA
- Corrente di cortocircuito: 200 mA
- Capacità del trasformatore: 1000 VA
- Frequenza di uscita 50 Hz / 60 Hz
- Test ad alta tensione CC
- Tensione CC: 500 V - 14.000 V
- Corrente DC: 0,5 - 70 mA
- Corrente di cortocircuito: 200 mA
- Potenza del trasformatore: 1000VA
Dati tecnici
- Unità da tavolo con trasformatore a secco
- Potenziale libero (adatto all'uso con sonde di prova)
- Tensione di test regolata
- Funzione di combustione in modalità AC
- Uscita ad alta tensione sul lato posteriore
- Messaggio di errore: acustico, ottico, interfaccia
- Interruttore di tensione zero (per conservare l'oggetto di prova)
- Indicazione del punto reale e del punto di regolazione (corrente/tensione)
- Massimo 1 sec. Funzione di combustione (AC)
- Blocco tastiera
- Segnalazione acustica regolabile
- Controllo della luminosità del display
- Modalità di avvio selezionabile
- Programma di gestione dei dati con il PC (opzionale)
- Tempi e tipi di rampa
- Verifica della scala temporale
- Tempo di prova: 1-99s / 1-99 minuti e all'infinito
- Monitoraggio della corrente minima
- Memoria di programma integrata
- Grande display a LED e vari pulsanti di controllo
- Bus CAN per espansioni
- I/O digitale:
- Avvio / Arresto
- PASSO / FALLIMENTO
- Test in corso
- Terminali:
- 2 prese HV a potenziale zero
- Lampada di allarme
- Interruttore a pedale, gabbia di prova, barriera fotoelettrica, linea di produzione, funzionamento a due mani
- Massimo standard di sicurezza:
- Interruttore a chiave che impedisce l'uso non autorizzato
- Alta tensione assolutamente priva di potenziale
- Trasformatore isolato a due pieghe e convertitore di misura
- Indicazione di stato
- Presa di corrente per lampada pilota esterna
- Cicalino di segnalazione integrato
- Prese isolate
- Manopola di attivazione di sicurezza conforme a VDE0104
- Circuito di sicurezza con relè HV ad azionamento forzato
- Alimentazione: 230V, 50/60 Hz, 8A max.
- Temperatura di funzionamento: da +5° a +45°
- Umidità: 70% (non condensante)
- Altezza: 2000 m sopra NN
- Alloggiamento industriale compatto (RAL 7035)
- Dimensioni (L/H/D): 590/210/540 mm
- Peso: 20 kg
- Conformità CE, secondo EN 50 191
Cosa c'è nella scatola
- Connettore di interblocco
- Set di tasti
- Cavo di alimentazione
- Manuale operativo
- Calibrazione in fabbrica
Opzioni
- KANON12-025 Pistole di prova ad alta tensione
- Cavo HVP16C HV con spina
- KLD-SW morsetti a coccodrillo neri
- Set di spie WK36
