Reattore motore MDB 400/110

Svantaggi

• Elevato smorzamento della pendenza dei bordi
• Alto smorzamento della frequenza di commutazione dell'inverter
• Riduzione della corrente di dispersione a bassi volumi di costruzione
• Possibilità di cavi schermati di lunghezze elevate
• Alta efficienza
• Ottima protezione dalla corrosione e bassa rumorosità grazie all'impregnazione sotto vuoto

Applicazioni

• Reattore motore per la limitazione dei picchi di tensione dannosi per l'isolamento del motore (dv/dt).

Dati operativi

• Tensione nominale: 3x 400 Vac
• Gamma di tensione: 3 x 0 - 500 Vac
• Corrente nominale: 110 A
• per una potenza nominale del motore di circa 55,00 kW
• Induttanza: 0,050 mH
• Frequenza nominale: 0 - 120 Hz
• Frequenza di commutazione: 2 - 6 kHz

Approvazioni

• Approvazioni: cURus
• DIN EN 61558-2-20, IEC 61558-2-20

Ambiente

• Temperatura ambiente max. 40°C

Sicurezza e protezione

• Tipo: tipo aperto
• Indice di protezione: IP 00
• Classe di sicurezza (preparata): I
• Tensione di prova: 4000 Vac, 50 Hz
• Classe di isolamento: VDE = F, UL = classe 130

Terminale e montaggio

• Fase terminali: rame piatto
• Terminali PE: Bullone, M8
• Metodo di fissaggio: Binario di fissaggio
• Viti di fissaggio: M6
• Peso: 20,00 kg

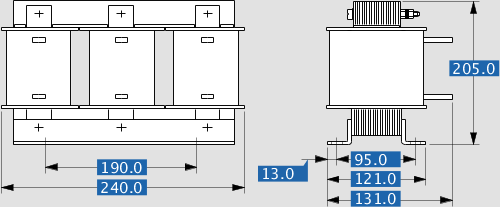

Dimensioni

Dimensioni in mm
