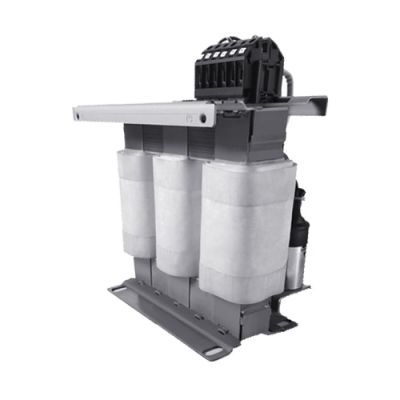

Filtro sinusoidale SFB 400/48

Salti

• Prevenzione delle sovratensioni sul motore
• Possibilità di lunghezze di cavo elevate
• Riduzione del rumore del motore
• Riduzione delle interferenze emesse dalla linea e dal campo
• Riduzione delle perdite del motore
• Ottima protezione dalla corrosione e bassa rumorosità grazie all'impregnazione sotto vuoto

Applicazione

• Filtro sinusoidale per la soppressione delle interferenze di modo differenziale

Dati operativi

• Tensione nominale: 3 x 400 Vac
• Campo di tensione: 0 - 520 Vac
• Caduta di tensione: 7,8% a 400
• Corrente nominale: 48A
• per una potenza nominale del motore di circa 22kW
• Frequenza nominale: 0 - 150 Hz
• Frequenza di commutazione: 4 - 8 kHz

Approvazioni

• Approvazioni: cURus
• DIN EN 61558-2-20
• IEC 61558-2-20
• UL 508
• CSA 22.2 No. 14-9195

Ambiente

• Temperatura ambiente max.: +40 °C

Sicurezza e protezione

• Tipo: aperto
• Classe di isolamento: H
• Indice di protezione: IP 00
• Classe di sicurezza (preparata): I
• Tensione di prova: 3000 Vac, 50Hz

Terminale e montaggio

• Fase dei terminali: morsetto a vite, 16 mm²
• Terminali PE: Bullone, M6
• Metodo di fissaggio: binario di fissaggio
• Viti di fissaggio: M6
• Peso: 26 kg

Misure

Dimensioni in mm
