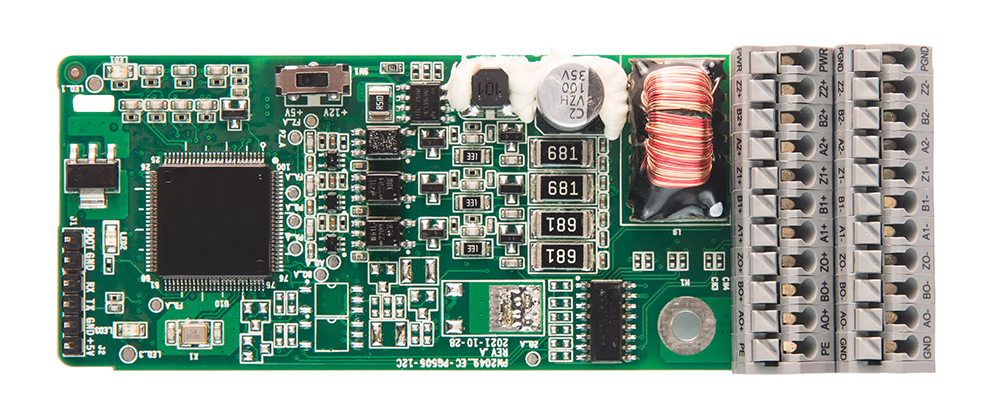

Scheda encoder incrementale SPG505-12
79,00 €*
Dettagli
Gli encoder incrementali consentono una rappresentazione esatta del loro segnale di uscita. Grazie al fatto che i segnali di uscita sono sfasati di 90° l'uno rispetto all'altro, l'encoder incrementale può essere utilizzato per determinare non solo l'angolo di rotazione, ma anche il senso di rotazione.
Salute
-
Compatibile con l'inverter serie ST600
- Per encoder incrementali ABZ con uscita differenziale, push/pull o OC
- Tensione: 5/12 Vcc commutabile tramite SW1
- Uscita divisore di frequenza differenziale a 5 V, configurabile da 1:1-2255
- Installazione intuitiva grazie al plug and play: basta collegarsi e via
Specifiche | |
|
Interfaccia utente |
Blocco terminale |
|
Distanza |
3,5 mm |
|
Tecnica |
Morsetti a pressione |
|
Muovere le parti |
No |
|
Sezione trasversale del cavo |
16-26 AWG |
|
Frequenza massima |
400 kHz |
Designazione del terminale | |
|
Morsetto |
Descrizione |
|
A1+ |
Uscita encoder A, segnale positivo |
|
A1- |
Uscita encoder A, segnale negativo |
|
B1+ |
Uscita encoder B, segnale positivo |
|
B1- |
Uscita encoder B, segnale negativo |
|
Z1+ |
Uscita encoder Z, segnale positivo |
|
Z1- |
Uscita encoder Z, segnale negativo |
|
PWR |
Alimentazione encoder 5V/12V commutabile, max. 150mA |
|
PGND | |
