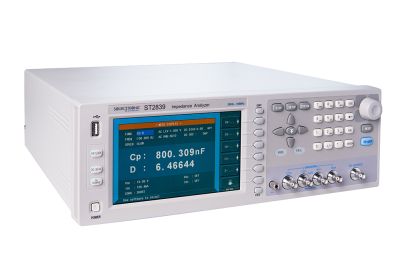

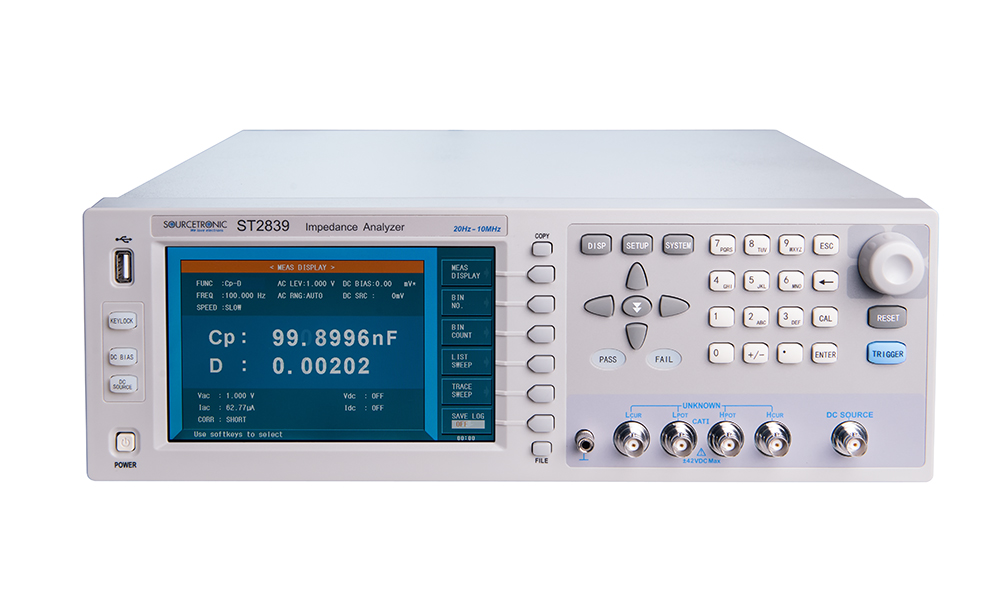

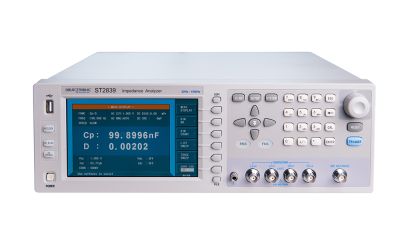

Ponte di misura LCR ST2839
Prezzo su richiesta
Dettagli
Momenti salienti
- Frequenze: 20Hz - 10MHz
- Elevata precisione grazie alla tecnologia Auto-Balance-Bridge, misura a 4 fili
- Precisione di base: 0,05%
- Elevata stabilità: fino a 15 campi di misura
- Alta risoluzione grazie al display LCD a colori da 7 pollici 800x600 a colori
- Interfacce: RS232, USB HOST, USB DEVICE, LAN, HANDER, SCANNER, sensore di ingresso temperatura, GPIB (opzionale)
- Elenco spazzare oltre 201 punti
- Velocità di prova: fino a 7,7 ms
- Collaudo simultaneo di LS-Rdc
Capitolati
- 7 pollici 16: 9 display LCD TFT con risoluzione 800x600
- Frequenza di prova fino a 10MHz
- Risoluzione fino a 1mHz
- Gamma di ampiezza del segnale:
- Tensione AC: da 5mV a 2Vrms a F 20Hz - 2MHz, da 5mV a 1Vrms a F 2MHz - 10 MHz, fino a 100 μ V di risoluzione
- Corrente AC: 50μA fino a 20mArms a F 20Hz - 2MHz, 50μA fino a 10 mArms a F 2MHz - 10 MHz, fino a 1 μ A Risoluzione
- Tensione DC: 100mV - 2V
- Sorgente di polarizzazione 0-100mA / 0-40V incorporata
- Fonte di tensione DC: -10 V - 10V
- Impedenza di uscita: 100 Ohm
- Funzione di scansione grafica multiparametro
- Parametri: FREQ, ACV, ACV/I, DCV/I, DCV/I, sorgente di tensione CC
- Tipo: logaritmico, lineare
- Punti di scansione: 51, 101, 201, 401 o 801
- Funzione di polarità automatica per diodi a capacità
- 10 cestini di ordinamento, risultato con allarme acustico e luminoso
- Opzioni di memorizzazione:
- Interno: 40 file di impostazioni
- Esterno: 500 file di impostazione, file di log e immagini tramite memoria USB
- Parametri di prova: Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac, Rdc, Vdc, Idc
- Precisioni:
- 1kHz: 0.05%
- 1MHz: 0.05%
- 2MHz: 0,1%
- 5MHz: 0,5%
- 10MHz: 1,0%
- Funzione di calibrazione: APERTO, CORTO, CORTO, CARICO
- Selezione della gamma: AUTO, HOLD
- Modalità di attivazione: Interno, Esterno, Manuale e BUS
- Lunghezze dei cavi: 0, 1, 2, 3, 4 m
- I dati di prova e la grafica possono essere salvati come formato GIF su memoria USB
- Supporta i comandi SCPI, compatibili con KEYSIGHT E4980A, E4980AL, HP4284A, ecc.
- Tensione in ingresso: opzionale 100-120VAC / 198-242VAC, 47-63Hz
- Dimensioni (mm): 400(L) x 132(A) x425(P)
- Peso: 15 kg
Dotazione di fornitura

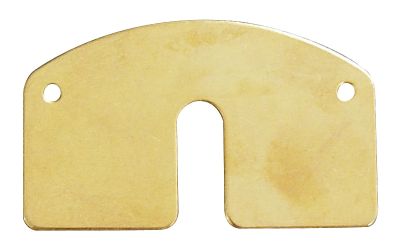

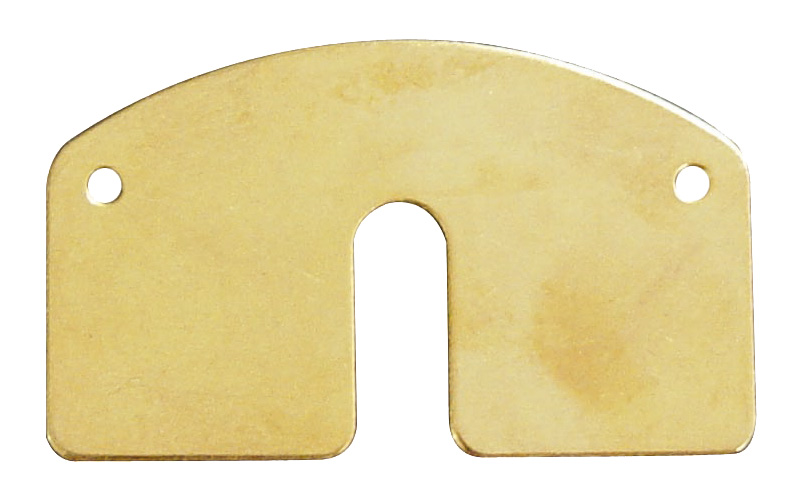

- ST26010 Piastra di corto circuito placcata in oro

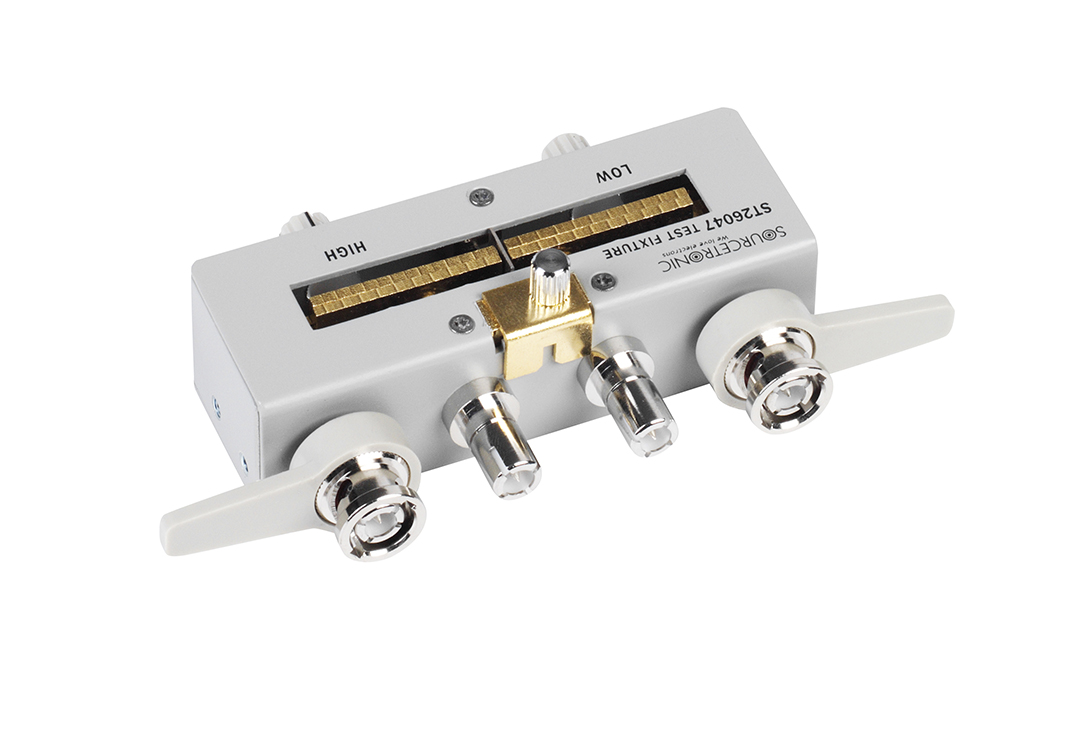

- ST26047 Adattatore di misura
- ST26005C Adattatore per test a 4 fili
- Manuale di istruzioni
- Cavi di alimentazione
