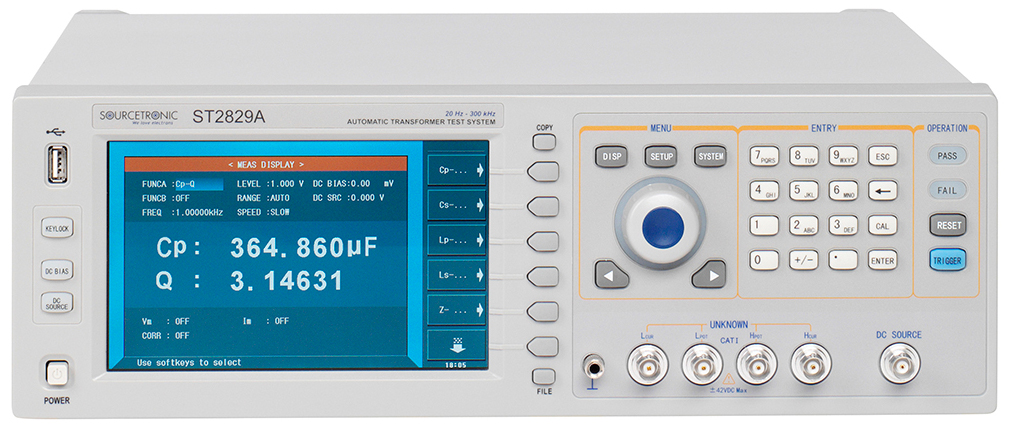

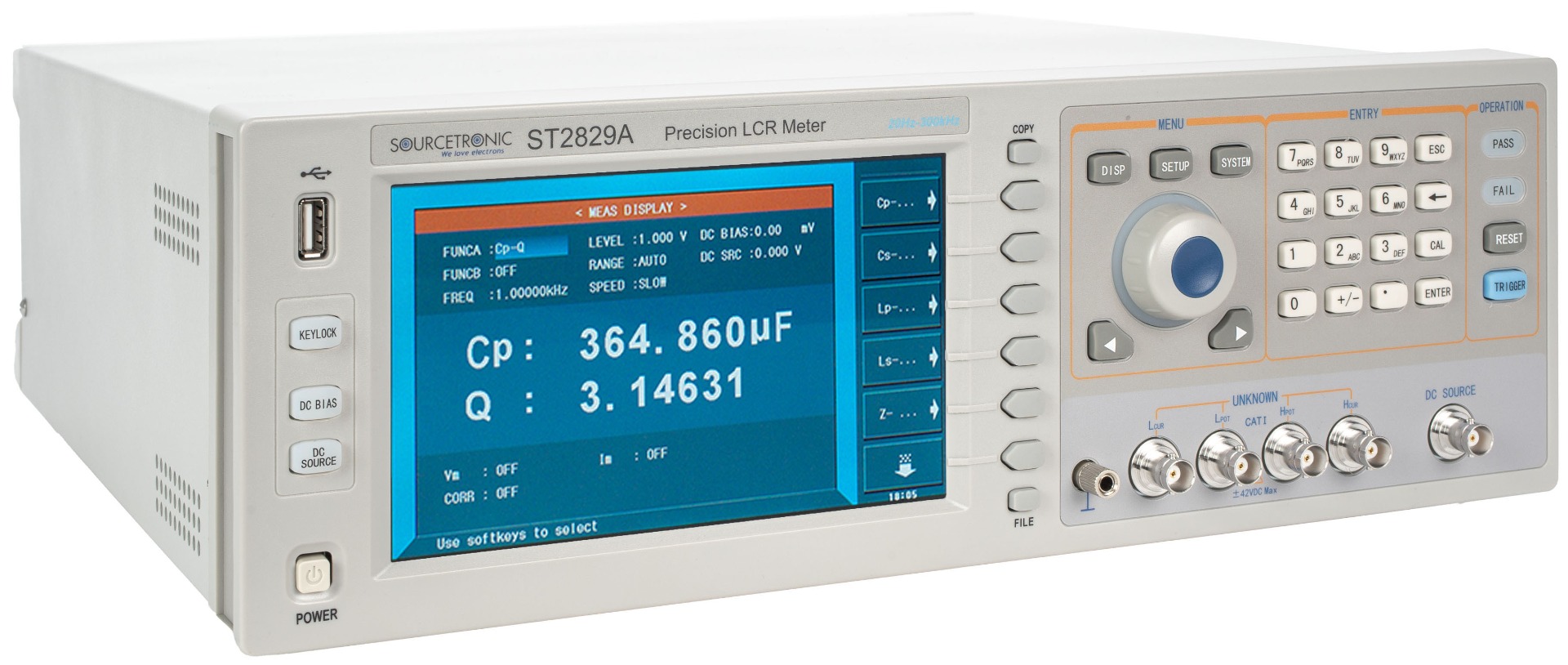

Ponte di misura LCR ST2829A

Name: Ponte di misura LCR ST2829A
Brand: Sourcetronic
SKU: 60944
Price: 3490.0 EUR
Availability: InStock

Codice prodotto: 60944

EAN: 4260254477065

3.490,00 €*

Prezzi escl. IVA più costi di spedizione

Solo 2 rimasti in magazzino

Quantità

Spesso comprati insieme

Prezzo totale:

iva esclusa.

Questo articolo: Ponte di misura LCR ST2829A - 3.490,00 €
ST®Meter 4.0 289,00 €
Taratura Misuratore LCR 129,00 €

Dettagli

Servizio tecnico +49 421 277 9999

Stampa

Descrizione

Info sui prodotti "Ponte di misura LCR ST2829A"

Sintesi

Frequenza: 20 Hz - 300 kHz
Risoluzione: 1mHz
Precisione: 0.05%
Velocità di misurazione (f ≥ 10KHz): Veloce: 9ms / Medium: 67 ms / Slow 187 ms
Sweep spazzamento lineare sopra 150 punti
Raffigurazione grafica dei parametri rappresentati con il valore della frequenza, della tensione AC e della pre tensione DC
Interfacce: USB, RS232, Handler, DCI, LAN-LXI, (GPIB opzionale)
Interfaccia di controllo: RS232, Handler, USB

Caratteristiche tecniche

Parametri di test: |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

Test di livello corrente alternata AC:

5mV–10Vrms
Risoluzione: 100µV, inserimento 3 cifre
Precisione:

ALC ON: (regolazione automatica del volume) 10% x Tensione + 2 mV
ALC OFF: (regolazione automatica del volume) 6% x Tensione + 2 mV

Test di prova corrente alternata AC:

50µA–100mA
Risoluzione: 1 µA, inserimento 3 cifre
Precisione:

ALC ON: (regolazione automatica del volume) 10% x tensione + 20 µA
ALC OFF: (regolazione automatica del volume) 6% x tensione + 20 µA

Schema circuito equivalente: Seriale e parallelo
Impedenza di uscita: 30 Ω, 50 Ω, 100 Ω
Sorgente di BIAS DC interna:

Tensione, corrente: 0 V - ±10 V / 0 mA - ±100 mA
Risoluzione: 0.5mV / 5 µA
Precisione: 1% x tensione + 5 mV

Optional: Opzionale Bias-Board ST2901
Compatibile con tensione corrente continua DC di bias esterna ST1778
Test e monitoraggio segnale di prova
Ampia capacità di memoria per memorizzare le impostazioni e le immagini
Comparatore integrato a 10 bit decimale
Interfaccia di controllo: RS232, Handler, USB
Commutatore dei campi di misura: Funzione AUTO-HOLD
Modalità di trigger: interno, esterno, manuale e BUS
Funzione correzione: funzionamento a vuoto, cortocircuito
Alimentazione: 99 - 121V, 198V-242V / 47/63 Hz
Dimensioni (LARGHEZZA/ALTEZZA/PROFONDITA): 400/132/385 mm
Peso: 13 kg
Marcatura CE secondo la norma EN 5019

Campo di misura

Il campo di misura si può selezionare comodamente tramite i tasti funzione nella parte destra del display.

\|Z\|, R, X, DCR:	0.00001Ω - 99.9999MΩ
\|Y\|, G, B:	0.00001nS - 99.9999S
L:	0.00001µ - 9.9999kH
C:	0.00001pF - 9.99999F
Q:	0.0001 - 99999
D:	0.00001 - 9.99999
θ(DEG):	-179.999° - 179.999°
θ(RAD):	-3.14159° - 3.14159°
Δ%:	-999.999° - 999.999°

Consegna

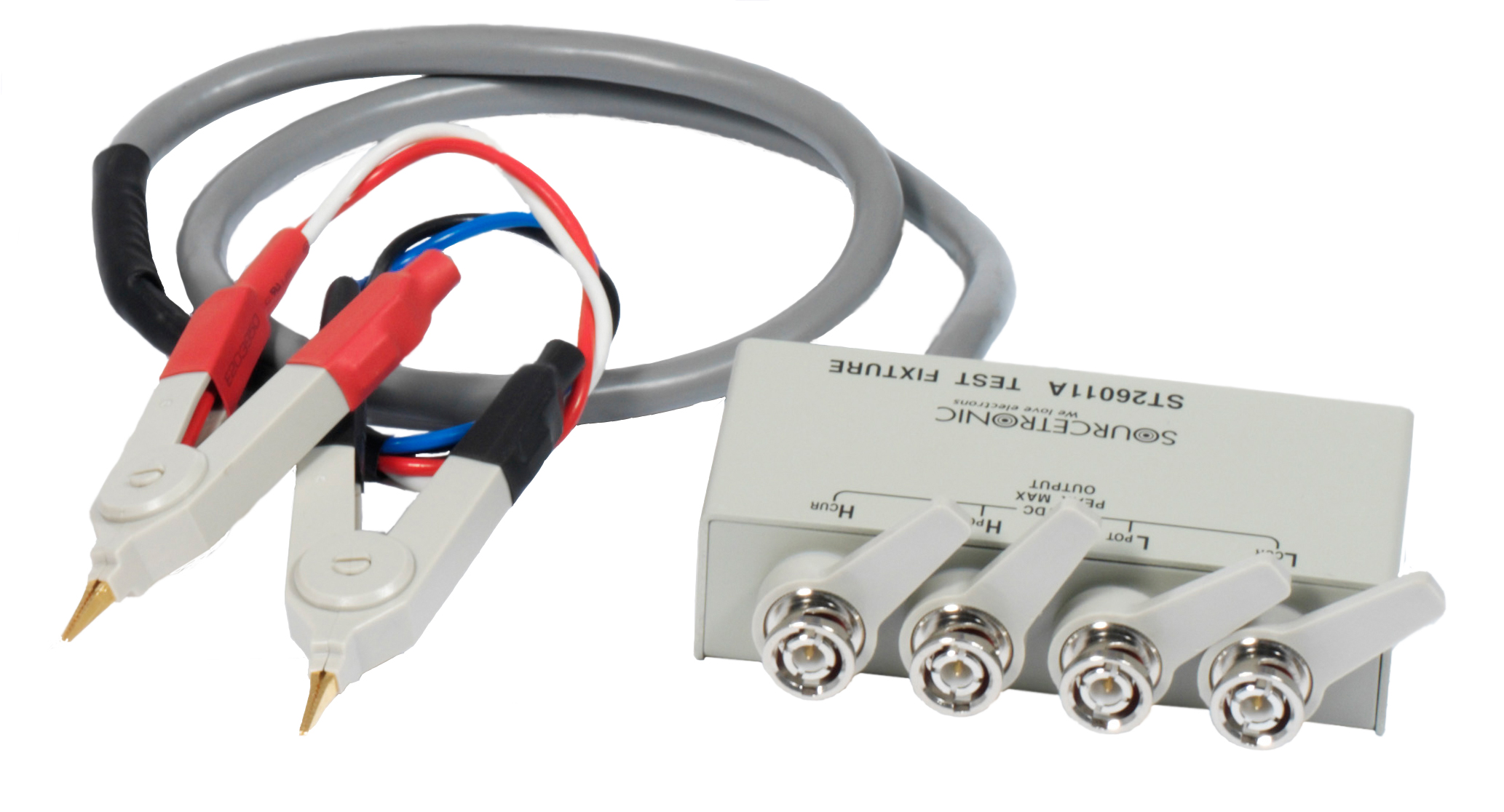

Quattro clip di test Kelvin ST26011A

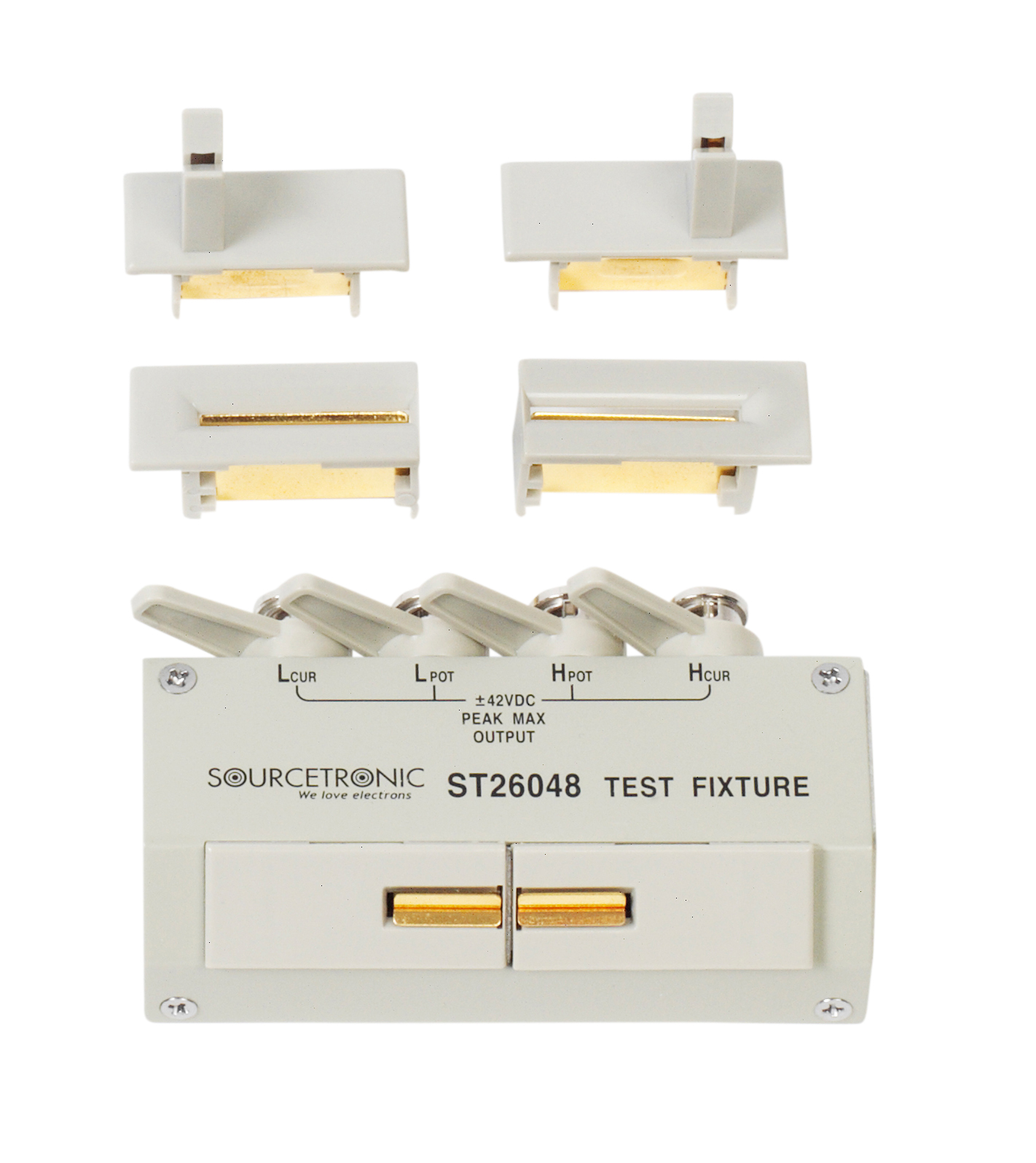

Quattro connettori terminali di test ST26048
ST26010 Piastra anti-cortocircuito in rame
Manuale di istruzioni
Cavo di connessione di rete

Downloads

EN - ST2829 User Manual (4.55 MB)
EN - ST2829A Handler (919.16 KB)
DE - ST2829A Datenblatt (353.26 KB)
DE - ST2829 Bedienungsanleitung (4.96 MB)

Software

ST®Meter 4.0

Dati tecnici

Specifiche
Espositore			800xRGBx480 Display LCD TFT da 7 pollici
Frequenza del segnale di prova	ST2829A		20Hz - 300kHz
	ST2829B		20Hz - 500kHz
	ST2829C		20Hz - 1MHz
	Risoluzione minima		1 MHz, ingresso di frequenza a 5 cifre
	Precisione		0.01%
Livello AC	Intervallo di tensione del segnale di prova		5mV - 10Vrms
	Risoluzione minima della tensione		Ingresso 100 µV, 3 cifre
	Precisione	ALC SU	10% x tensione impostata + 2 mV
		ALC OFF	6% x tensione impostata + 2 mV
	Intervallo di corrente del segnale di prova		50µA - 100mA
	Risoluzione minima della corrente		1µA, ingresso a 3 cifre
	Precisione	ALC SU	10% x corrente impostata + 20µA
		ALC OFF	6% x corrente impostata + 20µA
Sorgente di tensione di polarizzazione CC	Intervallo di tensione/corrente		0V - ±10V / 0mA - ±100mA
	Risoluzione		0.5mV / 5µA
	Precisione della tensione		1% x tensione impostata + 5 mV
	ISO SU		Utilizzabile per il test di polarizzazione di induttanza e trasformatore
Impedenza sorgente CA	ISO SU		100Ω
	ISO OFF		30Ω, 50Ω 100Ω selezionabile
Impedenza sorgente DCR			30Ω, 50Ω, 100Ω selezionabile
Sorgente di tensione indipendente DC	Intervallo di tensione/corrente		0V - ±10V / 0mA - ±50mA
	Risoluzione		0.5mV / 5µA
	Precisione della tensione		1% x tensione impostata + 5 mV
	Resistenza in uscita		100Ω
Parametri di prova della LCR			\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

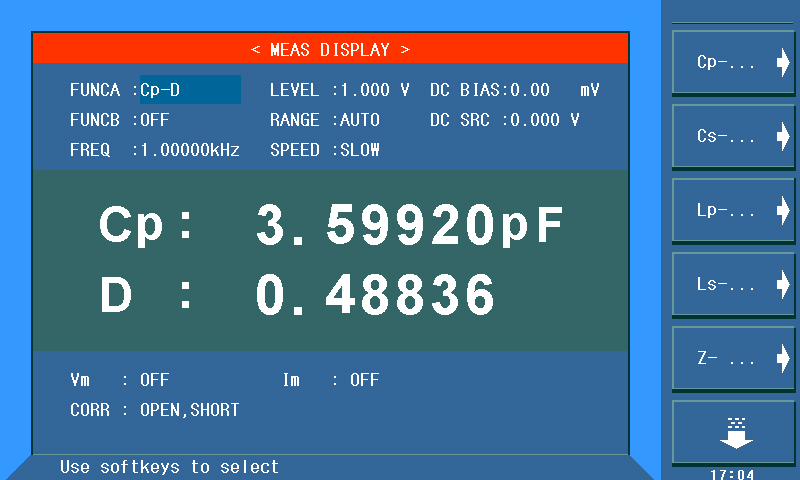

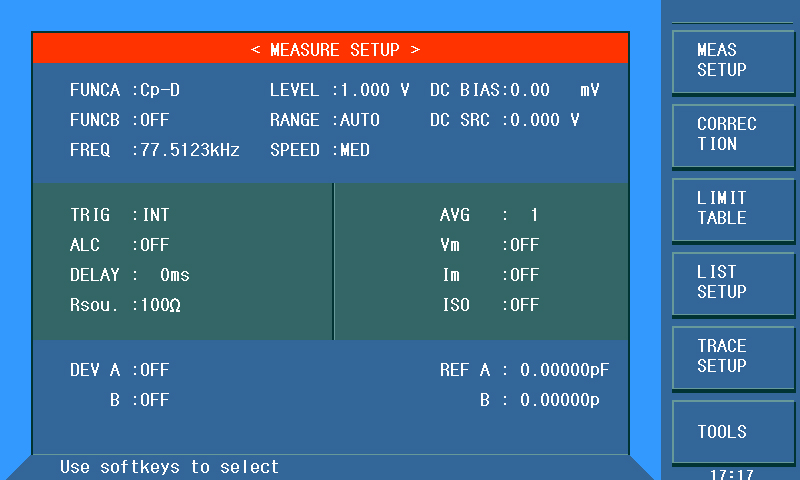

Visualizzazione dei parametri della pagina di prova			Due set di parametri principale/sub, il secondo set può essere impostato come ON/OFF; Ci possono essere 10 pagine di sweep lista con 15 punti per pagina al massimo; Parametri multipli continui sweep analisi grafica.
Precisione di base	Parametro di prova LCR		0.05%
	Condizioni di taratura		Tempo di riscaldamento ≥ 30 secondi; Temperatura ambiente: 23 ± 5° C; Tensione del segnale: 0,3 Vrms-1 Vrms. Azzeramento: dopo APERTO o CORTO; Lunghezza del cavo di prova: 0 m.
Tempo di misurazione (≥ 10 kHz)			Veloce: 9 ms / time Medio: 67 ms / tempo Lento: 187 ms / tempo più il tempo di aggiornamento dei caratteri sul display
Intervallo di visualizzazione del parametro LCR		\|Z\|, R, X, DCR	0.00001Ω - 99.9999MΩ
		\|Y\|, G, B	0.00001µs - 99.9999s
		C	0.00001pF - 9.99999F
		L	0.00001µH - 99.9999kH
		D	0.00001 - 99999.9
		Q	0.00001 - 9.99999
		θ(DEG)	-179.999° - 179.999°
		θ(RAD)	-3.14159 - 3.14159
		Δ%	-999.999% - 999.999%
Circuito equivalente			Seriale, Parallelo
Modalità di intervallo			Auto, Hold
Modalità trigger			Interno, Manuale, Esterno, Bus
Tempi medi			1-256
Funzione di calibrazione			Calibrazione aperta e corta con frequenza piena o frequenza punto, Calibrazione del carico con componente di prova standard
Operazione matematica			Lettura diretta, ΔABS, Δ%
Impostazione del tempo di ritardo			0-999, risoluzione minima: 100 µs.
Comparatore			10-bin ordinamento, BIN1-BIN9, NG, AUX
			Bin counter
			PASS/FAIL sul pannello frontale, indicazione LED
Spazza elenco			• Ci possono essere 10 pagine di liste sweep con 15 punti per pagina al massimo. • Elenco sweep di frequenza, tensione alternativo/corrente, tensione di polarizzazione CC interna/esterna e tensione di sorgente CC indipendente possono essere eseguite su ogni pagina. Ogni punto di sweep può essere ordinato separatamente.

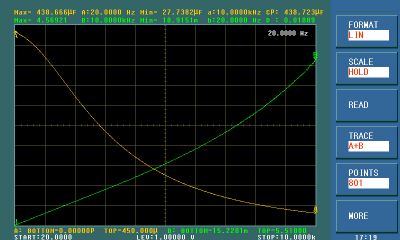

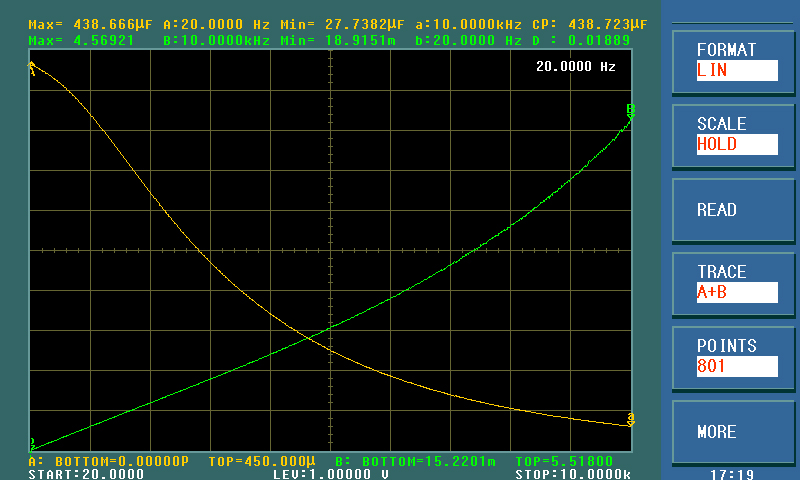

Analisi grafica			• È possibile eseguire la scansione e l'analisi di frequenza, livello CA e polarizzazione DC. • Impostare il punto iniziale, il punto finale e ogni punto di sweep. • Visualizzare il valore massimo, il valore minimo e mostrare i dati del punto di sweep scelto • I grafici di scansione possono essere memorizzati nella memoria USB interna o esterna.
Memoria interna non volatile			100 set di file di impostazione LCRZ 201 volte risultati di test 10 set di immagini GIF, file di dati CSV
Memoria USB esterna			• Immagine GIF, file di dati CSV • File di impostazione LCRZ • I dati di prova possono essere memorizzati direttamente tramite memoria USB.
Interfaccia	Fonte di corrente bias 1A		Può essere installata una sorgente di corrente di polarizzazione DC 1A (opzionale, ST2901)

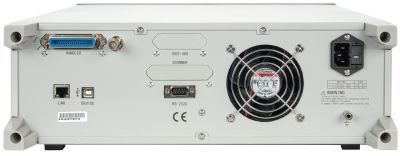

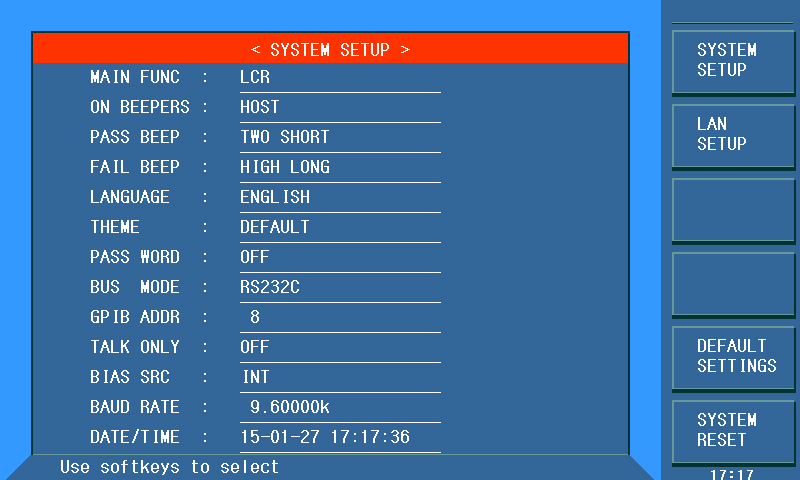

	Interfaccia I/O		HANDLER sul pannello posteriore
	SCI		USB, RS232C
	PCI		GPIB (optional)
	Interfaccia di memoria		USB HOST (pannello frontale)
	Interfaccia di controllo sorgente corrente polarizzazione DCI		La sorgente di corrente di polarizzazione CC esterna può essere controllata utilizzando l'interfaccia DCI. La corrente di polarizzazione massima può raggiungere 120A.
			Configurazione standard
	Caratteristiche generali
Temperatura di funzionamento e umidità			0°C - 40°C, ≤ 90%RH
Alimentatore	Tensione		99V - 121V, 198V - 242V AC
	Frequenza		47Hz - 63Hz
Consumo energetico			Max. 80 VA
Dimensioni (LxAxP)			400mm x 132mm x 385mm
Peso			Circa 13 kg.
