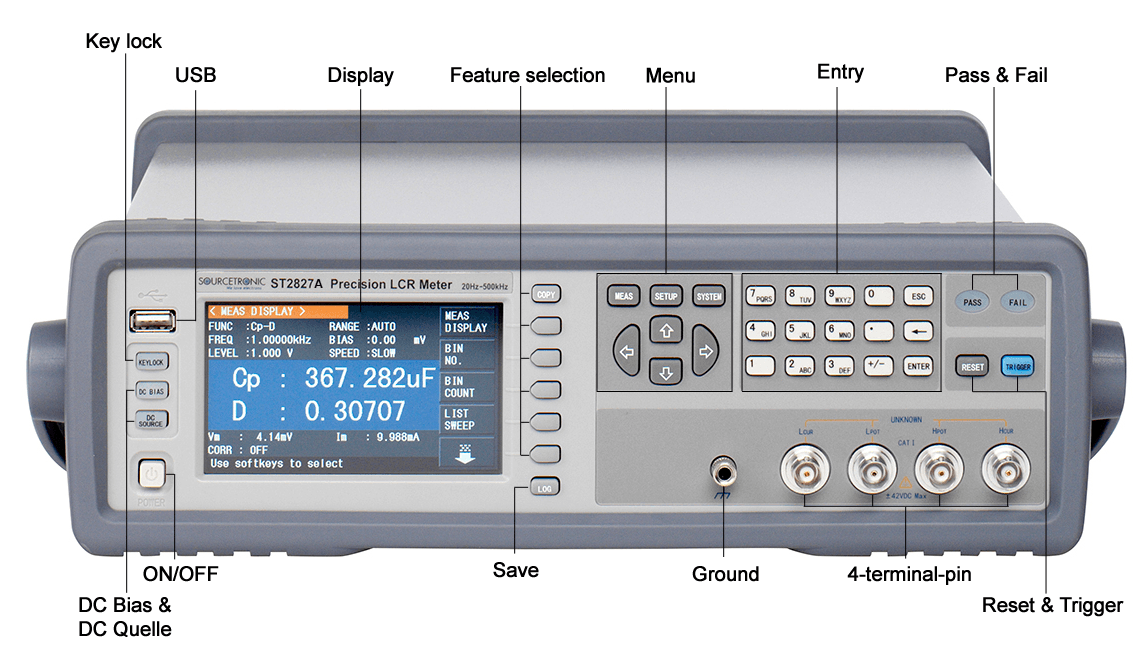

Misuratore di precisione LCR ST2827A
2.790,00 €*
Dettagli
Punti di forza
- Frequenza di prova: 20 Hz - 300 kHz
- Precisione: 0,05%
- Risoluzione: 10 mHz
- Schermo LCD 4.3"
- Resistenza selezionabile: 30Ω / 50Ω / 50Ω / 100Ω
- Sorgente interna DC bias source e funzione list-sweep
- LAN-LXI, RS232C, RS232C, Handler, USB, GPIB (opzionale)
Specifiche
- Parametri di test: Z|Z|, |Y|, C, L, L, X, B, R, G, D, Q, θ(DEG), θ(RAD), DCR, Δ
- Parametri di test del trasformatore: DCR1, DCR2, M, N, N, 1/N, Fase, La, Lb, Lk, Lk, C, prova di equilibrio
Tensione AC Livello di prova:
- 10mV-2Vrms
- Risoluzione: 100µV, ingresso a 3 cifre
- Precisione:
- ALC ON: 10% x Tensione + 2mV
- ALC OFF: 6% x tensione + 2mV
Corrente CA Livello di prova:
- 100µA-20mA
- Risoluzione: 1µA, ingresso a 3 cifre
- Precisione:
- ALC ON: 10% x Strom + 20 µA
- ALC OFF: 6% x Strom + 20 µA
- Tempo di misura (≥ 10kHz): Veloce: 13ms / Medio: 67ms / Lento 187ms
- Funzione sweep della lista a 10 punti
- Funzione del segnale di prova
- Sorgente interna DC BIAS:
- Gamma tensione/corrente: 0V - ±5V / 0mA - ±50mA
- Risoluzione: 0.5mV / 5µA
- Precisione: 1% x tensione + 5mV
- Circuito equivalente: seriale e parallelo
- Modo Gamma: Auto e Hold
- Modalità Trigger: interno, esterno, manuale e BUS
- Tempi medi: 1-255
- Comparatore: 0-bin e contatore
- Funzione di calibrazione: aperto, corto, corto, carico
- Alimentazione elettrica: 99 - 121V, 198V-242V / 47/63 Hz
- Temperatura / umidità: 0°C - 40°C, ≤ 90% RH
- Dimensioni (L/L/L/D): 369/108/408 mm
- Peso: 5 kg
- Conformità CE: EN 50 191
Campo di misura
| |::ITALIAN SUBS ADDICTED:: [] | 0.00001Ω - 99.9999MΩ |
| |Y, G, G, B: | 0.00001nS - 99.9999S |
| L: | 0.00001µ - 9.9999kH |
| C: | 0.00001pF - 9.99999F |
| Q: | 0.0001 - 99999 |
| D: | 0.00001 - 9.99999 |
| θ: | -179.999° - 179.999° |
| θ(RAD): | -3.14159° - 3.14159° |
| Δ%: | -999.999° - 999.999° |
Cosa c'è nella scatola
- ST26048 Apparecchio di prova a 4 terminali
- ST26011A 4 terminali con puntali Kelvin per test clip Kelvin
- ST26010 Piastra corta dorata
- ST26038 Dispositivo di prova trasformatore
- ST26004B Clip di prova Kelvin
- Manuale d'uso (PDF)
- Cavo di alimentazione
Specifiche |
|||||
| Display | 800xRGBx480 Display LCD TFT da 7 pollici TFT | ||||
| Frequenza del segnale di prova | ST2827A | 20Hz - 300kHz | |||
| ST2827B | 20Hz - 500kHz | ||||
| ST2827C | 20Hz - 1MHz | ||||
| Risoluzione minima | 10mHz, ingresso in frequenza a 4 cifre | ||||
| Precisione | 0.01% | ||||
| Livello AC | Campo di tensione del segnale di prova | 10mV - 2Vrms | |||
| Risoluzione minima della tensione | 100µV, ingresso a 3 cifre | ||||
| Precisione | ALC ON | 10% x tensione impostata + 2mV | |||
| ALC OFF | 6% x tensione impostata + 2mV | ||||
| Campo di corrente del segnale di prova | 100µA - 20mA | ||||
| Risoluzione minima della corrente | 1µA, ingresso a 3 cifre | ||||
| Precisione | ALC ON | 10% x corrente impostata + 20µA | |||
| ALC OFF | 6% x corrente impostata + 20µA | ||||
| Sorgente di tensione di polarizzazione DC | Gamma tensione/corrente | 0V - ±5V / 0mA - ±50mA | |||
| Risoluzione | 0.5mV / 5µA | ||||
| Precisione di tensione | 1% x tensione impostata + 5mV | ||||
| ISO ON | Da utilizzare per la prova di polarizzazione dell'induttanza e del trasformatore | ||||
| Impedenza della sorgente AC | ISO ON | 100Ω | |||
| ISO OFF | 30Ω, 50Ω, 50Ω 100Ω selezionabile | ||||
| Impedenza della sorgente DCR | 30Ω, 50Ω, 100Ω, 100Ω selezionabili | ||||
| Parametri di prova dell'LCR | Z|Z|, |Y|, C, L, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | ||||
| Visualizzazione dei parametri della pagina di test | Un set di parametri principale/sottoparametro, sweep a 10 punti della lista | ||||
| Parametri di prova del trasformatore | DCR1 (primario, 2 terminali), DCR2 (secondario, 2 terminali), M (induttanza reciproca), N, 1/N, Fase, La/Lb (induttanza primaria, secondaria), Lk (induttanza di perdita), C (capacità primaria, secondaria), prova di bilanciamento | ||||
| Precisione di base | Parametro del test LCR | 0.05% | |||
| N | 0.1% | ||||
| Condizioni di taratura | Tempo di riscaldamento ≥ 30 secondi; Temperatura ambiente: 23±5°C; Tensione di segnale: 0.3Vrms-1Vrms-1Vrms Zeroing: Dopo OPEN o SHORT; Lunghezza del cavo di prova: 0m | ||||
| Tempo di misura (≥10 kHz) | Veloce: 13 ms / tempo Medio: 67 ms / tempo Lento: 187 ms / tempo più il tempo di aggiornamento del carattere di visualizzazione |
||||
| Gamma di visualizzazione dei parametri LCR | Z|Z|, R, X, X, DCR | 0.00001Ω - 99.9999MΩ | |||
| Y|Y|,G, G, B | 0.00001µs - 99.9999s | ||||
| C | 0.00001pF - 9.99999F | ||||
| L | 0.00001µH - 99.9999kH | ||||
| D | 0.00001 - 99999.9 | ||||
| Q | 0.00001 - 9.99999 | ||||
| θ(DEG) | -179.999° - 179.999° | ||||
| θ(RAD) | -3.14159 - 3.14159 | ||||
| Δ% | -999.999% - 999.999% | ||||
| Circuito equivalente | Seriale, parallelo | ||||
| Modo della gamma | Auto, Hold | ||||
| Modo di attivazione | Interno, Manuale, Esterno, Bus | ||||
| Tempi medi | 1-255 | ||||
| Funzione di calibrazione | Calibrazione aperta e breve con frequenza piena o frequenza dei punti, Calibrazione del carico con componente di prova standard | ||||
| Operazione matematica | Lettura diretta, ΔABS, Δ% | ||||
| Impostazione del tempo di ritardo | 0-999, risoluzione minima: 100µs | ||||
| Comparatore | ordinamento a 10 scomparti, BIN1-BIN9, NG, AUX | ||||
| Contapattumiere | |||||
| PASS/FAIL sul pannello di controllo, indicazione a LED | |||||
| Elenco spazzata | - 10 punti elenco sweep - La frequenza, la tensione/corrente AC, la tensione/corrente di polarizzazione interna/esterna può essere spazzata - Ogni punto di sweep può essere ordinato separatamente. |
||||
| Memoria interna non volatile | 100 set di file di impostazione LCRZ 201 volte i risultati dei test |
||||
| Memoria USB esterna | - Immagini GIF - File di impostazione LCRZ - I dati del test possono essere memorizzati direttamente su memoria USB. |
||||
| Interfaccia | Interfaccia I/O | MANIPOLAZIONE sul pannello posteriore | |||
| SIC | USB, RS232C | ||||
| PCI | GPIB (opzionale) | ||||
| NI | LAN-LXI | ||||
| Interfaccia di memoria | USB HOST (pannello frontale) | ||||
| Interfaccia di controllo della sorgente di corrente di polarizzazione DCI | La sorgente di corrente di polarizzazione CC esterna può essere controllata utilizzando l'interfaccia DCI. La massima corrente di polarizzazione può raggiungere i 120A. | ||||
| Opzione: Scegliere solo DCI o GPIB | |||||
| Specifiche generali | |||||
| Temperatura e umidità di funzionamento | 0°C - 40°C, ≤ 90%RH | ||||
| Alimentazione | Tensione | 99V - 121V, 198V - 242V AC | |||
| Frequenza | 47Hz - 63Hz | ||||
| Consumo | Max. 80 VA | ||||
| Dimensione (LxAxP) | 280 mm x 88 mm x 370 mm (senza guaina di protezione) 369 mm x 108 mm x 408 mm (con guaina di protezione) | ||||
| Peso | Circa 5 kg | ||||
