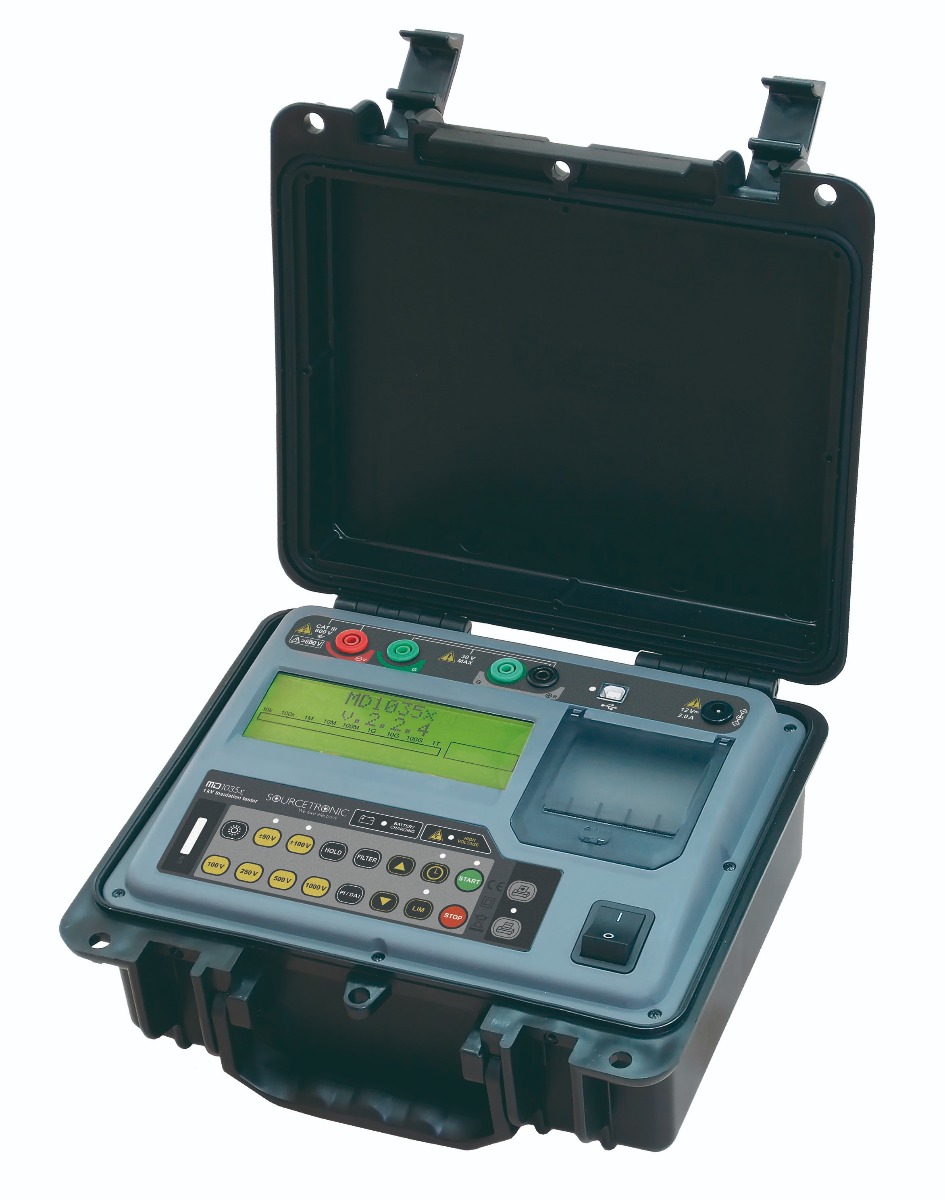

Tester di isolamento MD 1035X

Salute

• Megohmmetro da 1.000 V
• Test di isolamento 10 kΩ - 1 TΩ
• Lettura digitale e a barre
• Misura automatica:
  Indice di assorbimento dielettrico (DAI),
  Indice di polarizzazione (PI)
• Cronometro fino a 90 minuti
• Test di tensione a gradini
• Stampante incorporata (opzione)
• 4000 letture in memoria
• Porta dati USB isolata
• Software per la gestione dei dati
• Batteria ricaricabile

L'MD1035x è un tester di isolamento intelligente, controllato da microprocessore, da 1 kV. Oltre alla misura convenzionale delle resistenze di isolamento fino a 1 TΩ, le sue caratteristiche avanzate consentono di misurare automaticamente sia l'indice di polarizzazione che l'indice di assorbimento dielettrico, semplificando in modo significativo le prove sui trasformatori. Questo tester di isolamento è un apparecchio portatile, alimentato a batteria. La tensione di prova può essere scelta tra 100 V e 1 kV con incrementi di 50 V. Grazie al suo principio di misurazione (letture effettive di tensione e corrente), l'accuratezza della misurazione della resistenza non è influenzata da alcun errore della tensione di prova.

Il cronometro incorporato conta automaticamente il tempo trascorso dall'inizio della misurazione. I valori misurati vengono trasmessi attraverso l'interfaccia USB e stampati nella stampante integrata (opzionale) come registrazione del test eseguito. Inoltre, i valori misurati vengono memorizzati in una memoria interna non volatile. È possibile memorizzare fino a 4000 valori misurati, da trasferire successivamente a un computer con il programma T-Logger. Questo software consente un'ulteriore analisi dei risultati dei test, compresa una rappresentazione grafica e la generazione automatica di rapporti. L'orologio e il calendario in tempo reale e il numero sequenziale di test facilitano l'identificazione di ciascun test e l'organizzazione di un sistema di manutenzione predittiva mediante l'analisi delle tendenze. Altre funzioni avanzate sono utili per eseguire le analisi di isolamento più sofisticate. Le misure pass-fail e temporizzate configurabili vengono eseguite automaticamente, con una configurazione molto semplice e facile da usare. I parametri di misura sono memorizzati nella memoria non volatile per una facile configurazione.

Per garantire la più sofisticata analisi dell'isolamento, il sistema è dotato di una funzione pass-fail integrata.

Per garantire la sicurezza dell'operatore, l'armadio è realizzato in plastica ad alta resistenza alla rottura. I terminali di uscita sono collocati nell'area più lontana e protetta dell'apparecchiatura. Un indicatore luminoso segnala la presenza di alta tensione e si spegne quando le capacità (sia interne che esterne) si scaricano fino a raggiungere un valore di sicurezza. L'MD1035x è alimentato da una batteria ricaricabile LFP e dispone di un caricabatterie automatico che può essere collegato alla rete elettrica da 100 a 240 V (tramite un adattatore CA). L'armadio è robusto e leggero, facile da trasportare, resistente agli urti e adatto all'uso in condizioni climatiche avverse. In questo modo lo strumento fornisce misure molto affidabili e precise sia in laboratorio che sul campo.

TASSI DI PROVA

• 100 V, 250 V, 500 V, 1000 V direttamente, selezionabili con un solo pulsante
• da 100 V a 1 kV in incrementi di 50 V
• DC, negativo

Lettura della RESISTENZA MASSIMA

• 1 TΩ @ 1 kV

CORRENTE DI CIRCUITO BREVE

• 1,5 ± 0,5 mA

Accuratezza delle tensioni di prova

• ± 3% delle tensioni di prova nominali su 10 GΩ

Accuratezza di base dell'equipaggiamento

• ± 5% della lettura ± 3 cifre
• (da 1 MΩ a 500 GΩ a qualsiasi tensione di test)

FUNZIONALITÀ AVANZATE

• Calcolo automatico dell'indice di polarizzazione
• Calcolo automatizzato del rapporto di assorbimento dielettrico
• Test programmabile Pass-Fail
• Timer programmabile

Stampante integrata (opzionale)

• Stampa il tempo trascorso, la tensione effettiva e la resistenza misurata ogni 15 secondi

MEMORIA INTEGRATA

• Memorizza fino a 4000 valori misurati

INTERFACCIA

• USB

Cronometro incorporato

• Mostra il tempo trascorso nel formato mm:ss. Il conteggio si avvia automaticamente per ogni misurazione

Orologio e calendario dell'ora reale

• Consente un'identificazione affidabile per ogni test

PROTEZIONE AMBIENTALE

• IP54 con coperchio chiuso

Classe di sicurezza

• In conformità alla norma IEC 61010-1

E.M.C.

• In conformità alla norma IEC 61326-1

IMMUNITA' ELETTROSTATICA

• In conformità alla norma IEC 61000-4-2

IMMUNITA' DI IRRADIAZIONE ELETTROMAGNETICA

• In conformità alla norma IEC 61000-4-3

Alimentazione

• Batteria interna ricaricabile LFP (LiFePO4 12 V - 3000 mAh)

Caricatore di batteria

• 12 V - 2,0 A

Gamma di temperature operative

• da 23°F a 122°F (da -5°C a 50°C)

Gamma di temperatura di conservazione

• da 13°F a 149°F (da -25°C a 65°C)

Gamma di umidità

• 95% RH (non condensante)

Peso dell'equipaggiamento

• Circa 2,7 kg (5,96 lb)

DIMENSIONI

• 10,78" x 9,84" x 4,88" (274 x 250 x 124 mm)

ACCESSORI INCLUSI

• 2 puntali di misura, 5,90 piedi (1,8 metri)
• 1 cavetto di protezione, 5,90 piedi (1,8 metri)
• 1 adattatore CA
• 1 cavo di comunicazione USB
• 1 licenza utente T-Logger
• 1 Guida per l'utente
• 1 borsa da trasporto
