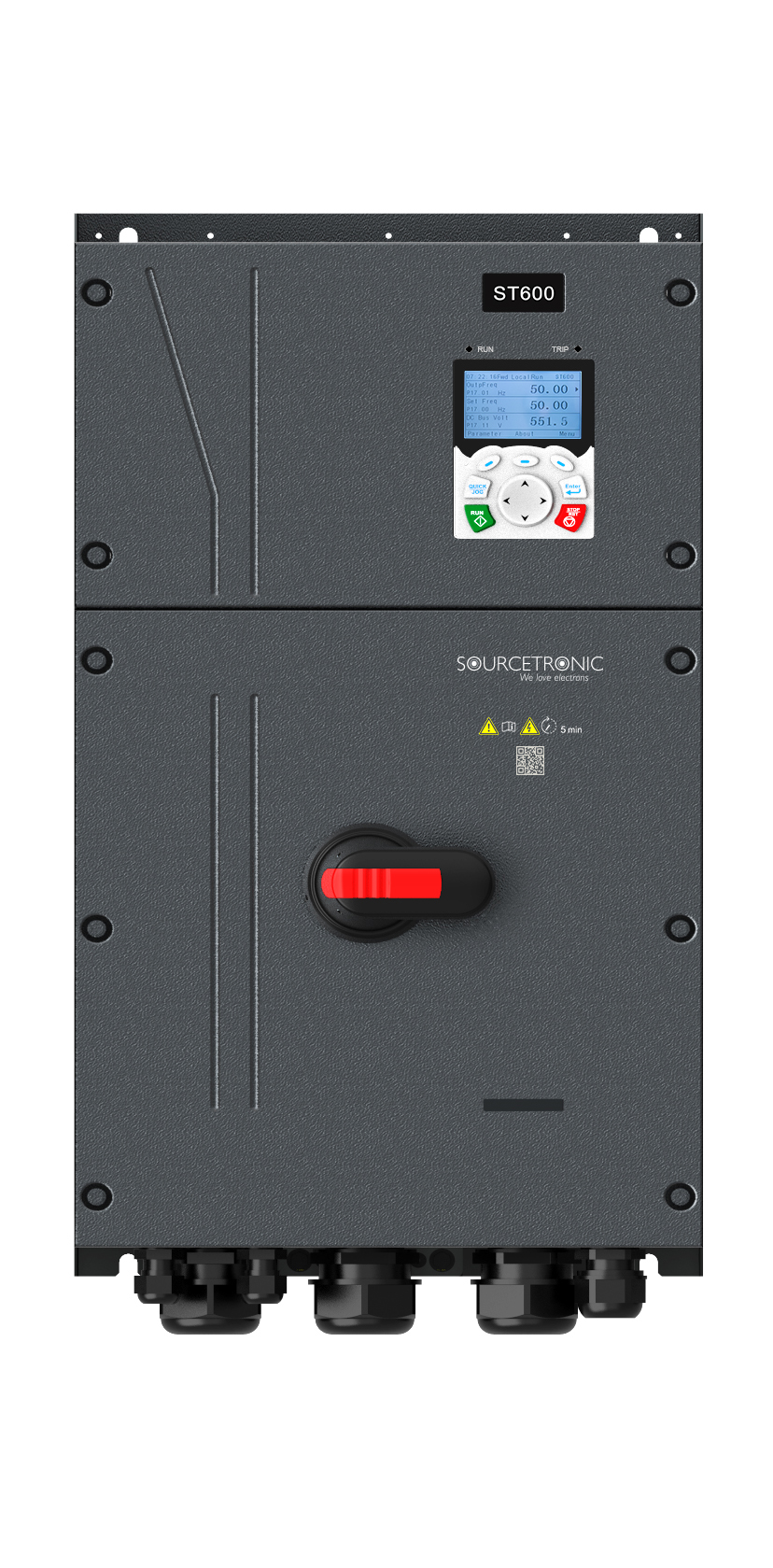

Convertitore di frequenza ST600SP 30kW 400V IP55
1.559,90 €*
Dettagli
Gli azionamenti a velocità variabile di Sourcetronic coprono, nelle loro diverse versioni, tutti i requisiti delle moderne applicazioni industriali, come motori, ventilatori e pompe. I potenti inverter della linea ST600 sono caratterizzati da rapidità di installazione, semplicità di funzionamento, robustezza ed economicità. Offrono tutte le caratteristiche necessarie per un uso diffuso.
Erfüllt die Ökodesign-Anforderung.
Caratteristiche principali
- Potenza: 30kW
- Corrente di ingresso: 70A
- Corrente in uscita: 60A
- Gamma di frequenza di ingresso: 50Hz / 60Hz (± 5%)
- Gamma di frequenza di uscita: 0-400Hz
- Tensione: 380V (15%) - 440V (10%)
- Classe di protezione IP55
- Funzione di arresto di emergenza conforme agli standard secondo il livello SIL2 (STO)
- Pannello di controllo grafico LCD
- Espandibile con WIFI, Bluetooth, ProfiNet/Profibus, CANopen, PG, SPS, IO
- Interruttore principale integrato
- Unità di frenatura integrata
- Filtro EMC integrato C3
- I/O digitali e analogici flessibili
- Controllo PID avanzato
- Messa in servizio facile e intuitiva e installazione breve
- Impostazione flessibile della velocità con i pulsanti del pannello di controllo
- Capacità di sovraccarico: 1min. 150% / 10 sec. 180% / 1 sec. 200%
- Compensazione automatica dello slittamento
- Interfaccia RS485 integrata (protocollo di controllo Modbus RTU standard)
- Istruzioni operative interattive in tedesco
Ingressi
Ingressi digitali | |
| Ingressi digitali programmabili: : | 6, di cui 4x max. 1kHz (S1-S4), 2x max. 50kHz (HDIA, HDIB) con 82 funzioni di ingresso |
| Livello di tensione: | 0 - 24VDC |
| Logica: | PNP / NPN Impostazione di fabbrica: PNP (attivo quando l'ingresso è collegato a +24V) |
| Tensione massima all'ingresso:: | 30VDC |
| Numero di ingressi a impulsi programmabili: | 2 (HDIA, HDIB) |
| Frequenza di ingresso massima: | 50kHz, ciclo di lavoro da 30 a 70% |
| Risoluzione per il controllo della frequenza: | 0,1% |
| H1, H2 | Ingressi ridondanti per il collegamento a +24 V tramite contatti NC per la funzione di sicurezza STO (interruzione immediata dell'alimentazione di energia al convertitore di frequenza se almeno uno dei collegamenti a +24 V viene interrotto). Nell'impostazione di fabbrica, collegati a +24V tramite ponticelli di cortocircuito (STO inattivo). |
Ingressi analogici |
|
| Numero di ingressi analogici: | 2 |
| Tipo di input: | AI 1: 0-10V / 0-20mA AI 2:-10 - +10V |
| Risoluzione per il controllo della frequenza: | frequenza massima * 0,05%, tolleranza ±0,5%@25°C |
Uscite
Lineare / curva a S
Uscita (U, V, W) |
|
| Modalità di controllo: | Caratteristica V/f / controllo vettoriale o. PG / controllo vettoriale w. PG |
| Tensione di uscita: | 0 - 100% dell'alimentazione di rete |
| Frequenza di uscita: | 0 - 400Hz (controllo vettoriale o controllo V/f) |
| Tensione nominale del motore: | 400V |
| Tempi di rampa: | 0,0 - 3600,0s |
| Funzioni di rampa: | |
| Funzione di sovraccarico: | 150% per un minuto 180% per 10 secondi 200% per 1 secondo |
| Frequenza portante: | 0,5kHz - 16,0kHz regolabile |
| Modalità della curva V/f: | Lineare / Quadrato / Regolabile |
Uscita digitale / uscita a impulsi |
|
| Uscite programmabili: | 2; 1 uscita ad alta velocità, max. 50kHz, 1 uscita a collettore aperto, max. 1kHz 51 Funzioni di uscita |
| Livello di tensione: | 24VDC, max. 30VDC, 50mA |
| Logica: | NPN (l'uscita viene tirata attivamente contro COM o CME) |
| Frequenza di uscita minima: | 0Hz |
| Frequenza di uscita massima: | 50kHz |
Uscite a relè |
|
| Uscite programmabili: | 2 |
| Numero di terminale: | RO1A-1C e RO2A-2C: contatto normalmente aperto RO1B-1C e RO2B-2C: contatto NC |
| Potenza massima AC: | 250VAC / 3A |
| Potenza massima DC: | 30VDC / 1A |
| Numero di funzioni: | 51 |
Uscite analogiche |
|
| Uscite programmabili: | 1 |
| Intervallo di tensione: | 0 - 10VDC max. 5mA |
| Gamma di potenza: | 0 - 20mA max. Last 250Ohm |
| Numero di funzioni: | 32 |
Modbus |
|
| RS485 | Integrato |
Opzionale |
|
| La scheda di espansione opzionale IO501 aggiunge 4 ingressi digitali S5-S8, 1 uscita digitale Y2, 1 ingresso analogico AI3 (0-10V/0-20mA), 1 uscita analogica AO2 e due uscite a relè. | |
Concetto di protezione integrato
- Grado di protezione IP55
- Protezione contro i guasti a terra
- Protezione da sovratensione e sottotensione
- Protezione da sovracorrente
- Protezione da sovraccarico e sottocarico
- Raddrizzatore di visualizzazione della temperatura e stadio di uscita IGBT
- Protezione contro le sovratemperature
- Prevenzione delle sovratensioni in frenata
- Segnale di arresto esterno
- Safe Torque Off (STO)
- Arresto quando la comunicazione viene interrotta
- Rilevamento di anomalie nel segnale PID e dell'errore PG
- Ingresso per interruttore bimetallico/PTC della temperatura del motore
- Protezione con password
- Autotest dopo la riaccensione
Display e funzioni
- Display:
- Frequenza, corrente, tensione, coppia, PID, ...
- Messaggi di errore
- Blocco dei tasti / trasmissione dei parametri
- Lingue: DE, EN
- Messaggi di errore:
- Tipo di errore
- Tensione di uscita e di bus
- Corrente di uscita
- Frequenza target e frequenza effettiva
- Stato dei terminali dell'inverter
- Temperatura
- Funzioni automatiche:
- Misurazione dei dati del motore
- Regolazione della tensione (AVR)
- Limitazione della corrente attiva
- Riavvio in caso di mancanza di rete
- Compensazione dello slittamento
Tipi e dimensioni dell'involucro
Tensione nominale |
Potenza di uscita [kW] |
Corrente di ingresso nominale [A] |
Corrente di uscita nominale [A] |
Dimensioni dell'alloggiamento in mm
|
Peso [kg]netto / lordo |
| 3-fase 400V | 30 | 70 | 60 |
318 x 587 x 290 |
26.5 / 30.1 |
Dintorni
- Intervallo di temperatura da -10°C a +40°C a carico nominale
- Temperatura di stoccaggio da -20°C a +65°C
- Umidità 90% RF - senza condensa
- Utilizzabile fino a 1000 m di altitudine senza riduzione di potenza
- Test di vibrazione sotto 5,9m/s²=0,6g
- Livello di sicurezza secondo IEC61800-5-1/2+A1
- Compatibilità elettromagnetica secondo IEC61800-3
- Grado di protezione: IP20 (EN 60529), grado di inquinamento 2
- Conforme alla direttiva RoHS
- Conformità CE
Ambito di consegna
- Convertitore di frequenza ST600
- Istruzioni d'uso dettagliate in tedesco
Altre funzioni
- Frequenza nominale del motore 50Hz e 60Hz
- Marcia avanti e indietro
- Abilitazione del controllore Pannello di controllo/terminali/bus
- 16 passi di velocità configurabili, selezionabili tramite ingressi digitali
- 12 modi diversi per controllare la velocità
- Frequenza di clock regolabile in continuo: 1,2kHz-15,0kHz (PWM)
- "Modalità boost ad anello aperto"
- Funzione di freno CC (durata, forza, frequenza) e controllo JOG
- Controllo simultaneo di più azionamenti "Controllo vettoriale slave
- Riduzione del rumore del motore grazie alla precisa funzione PWM
- Evitare le vibrazioni grazie alle frequenze di blocco selezionabili
- Velocità variabile a coppia costante
- "Plug & Play"
Sistemi bus |
|
| Supporta molti sistemi bus comuni come PROFINET, PROFIBUS e Modbus RTU. |
|
Digitalizzazione della tecnologia di guida - sistemi di autobus, internet e mappe
Il convertitore di frequenza è dotato di comunicazione standard 485 ed è espandibile in modo flessibile con scheda PG, scheda PLC, scheda IO, ProfiNet, Profibus, WIFI, Bluetooth, CANopen, ecc. La scheda PG utilizza tecnologie di filtraggio digitale per migliorare la compatibilità elettromagnetica e consentire la ricezione stabile del segnale dell'encoder su lunghe distanze. Rispetto allo schema tradizionale, le prestazioni anti-interferenza sono raddoppiate. Grazie a 2 x HDI, è possibile ottenere un'alta velocità e l'impulso AB ad alta velocità è supportato anche come segnale di ingresso.
Manutenzione preventiva - Miglioramento continuo della produzione
Le applicazioni a motore elettrico richiedono prestazioni affidabili. La massima disponibilità del sistema e la sicurezza operativa si ottengono grazie a servizi personalizzati, come la ricerca guasti wireless tramite accesso remoto o l'accesso Bluetooth tramite l'APP per smartphone. I set di parametri possono essere letti rapidamente tramite la porta USB. Un uplink esterno consente di registrare la curva di funzionamento dell'inverter per la manutenzione e l'analisi.
Sostenibilità - efficienza energetica e classe IE2 secondo IEC 61800
Fino al 70% dell'elettricità consumata nell'industria di tutto il mondo è utilizzata per alimentare motori elettrici. Le pompe sono tra le applicazioni più comuni e offrono il maggior potenziale di risparmio. I convertitori di frequenza possono contribuire a risolvere le sfide della transizione energetica. Perché a metà velocità è necessario solo un ottavo dell'energia. Vi interesserà sapere che i convertitori di frequenza Sourcetronic soddisfano già i requisiti più severi dello standard IEC 61800-9 per l'efficienza energetica e sono classificati secondo la norma IE2.
Accessori
- Dispositivi: serie ST9000 / ST500 / ST600
- Struttura chiara dei parametri
- Facile modifica dei parametri
- Funzione di monitoraggio: visualizzazione grafica dei dati di processo attuali, come la corrente o la frequenza del motore
- I parametri possono essere salvati sul PC e stampati tramite una stampante
- I file dei parametri salvati possono essere ricaricati come backup
- Comunicazione tramite cavo adattatore USB-RS485
- Consulenza telefonica
- Progettazione e messa in servizio
- Parametrizzazione individuale
- Funzionamento del programma
- Elenco dei parametri
- Servizio rapido per inverter di frequenza
- Installazione, messa in servizio, prova di funzionamento
- Istruzione del personale operativo
- Identificazione delle cause di errore
- Riduzione dei guasti successivi e ripetuti
- Manutenzione, assistenza e retrofit dei sistemi
- Gestione del ciclo di vita della tecnologia di azionamento
- Servizio 24 ore su 24": Servizio di monitoraggio degli impianti 24/7
- Installazione e messa in servizio
- Configurazione e parametrizzazione
- Costruzione del quadro elettrico
- Elettrificazione di interi cantieri
- Scambio di convertitori di frequenza
- Documentazione conforme agli standard
- Istruzione del personale operativo
- Consulenza e progettazione Tecnica di azionamento
- Pianificazione dei progetti Ingegneria elettrica
- E-edilizia ePlan P8
- Programmazione/visualizzazione (PLC/HMI/JAVA)
- Sistemi di monitoraggio, controllo e regolazione
- Consulenza sui sensori
- Elaborazione di gare d'appalto con particolare attenzione alla tecnologia di azionamento, all'automazione, ai controlli delle pompe
- Determinazione dei potenziali di risparmio energetico
- Progettazione, costruzione, consegna e installazione di sistemi di controllo
- Compatibile con gli inverter della serie ST600
- Compatibile con PLC Siemens S7-1200 o S7-1500 con TIA Portal V15
- La scheda Profinet è collegata tramite due prese RJ45
- Compatibile con gli inverter della serie ST600
- StandardPROFIBUS: DP
- Collegamento tramite presa Sub-D-9
- Tasso di trasmissione: da 9,6kbit/s a 12Mbit/s
- Fino a 32 partecipanti (senza ripetitore) e 127 partecipanti (con ripetitore) in un segmento della rete
- Scheda di alimentazione a 24 V SPS501-24 consigliata come supplemento
- Compatibile con gli inverter della serie ST600
- Per encoder incrementali ABZ con uscita differenziale, push/pull o OC
- Tensione: 5/12 Vcc commutabile tramite SW1
- Uscita divisore di frequenza differenziale a 5 V, configurabile da 1:1-2255
- Installazione intuitiva grazie al plug and play: basta collegarsi e via
- Compatibile con gli inverter della serie ST600
- Per encoder incrementali ABZ con uscita differenziale, push/pull o OC
- Tensione: 24 V
- Uscita divisore di frequenza differenziale a 5 V, configurabile da 1:1-2255
- Installazione intuitiva grazie al plug and play: basta collegarsi e via
- Compatibile con la serie di inverter di frequenza ST600
- Consigliato per l'uso con schede di comunicazione
- Consente la comunicazione con l'inverter anche in caso di interruzione dell'alimentazione
- Compatibile con ST600
- 4 ingressi digitali
- 1 uscita digitale
- 1 ingresso analogico
- 1 uscita analogica
- 1 relè con contatto di commutazione
- 1 relè con un NO
- Compatibile con ST600
- 4 ingressi digitali
- 1 uscita digitale
- 2 relè con un contatto NA ciascuno
- 1 connessione per sensore di temperatura PT100
- 1 connessione per un sensore di temperatura PT1000
- Compatibile con gli inverter della serie ST600
- Scheda GPL per resolver brushless
- Tensione di eccitazione 7 VRMS, frequenza 10kHz
- Rapporto di trasmissione consigliato: 0,5
- Tensione di uscita del resolver 1±0,2Vpp
- Uscita divisore di frequenza differenziale ABZ a 5 V, configurabile da 1:1-2255
- Installazione intuitiva grazie al plug and play: basta collegarsi e via
