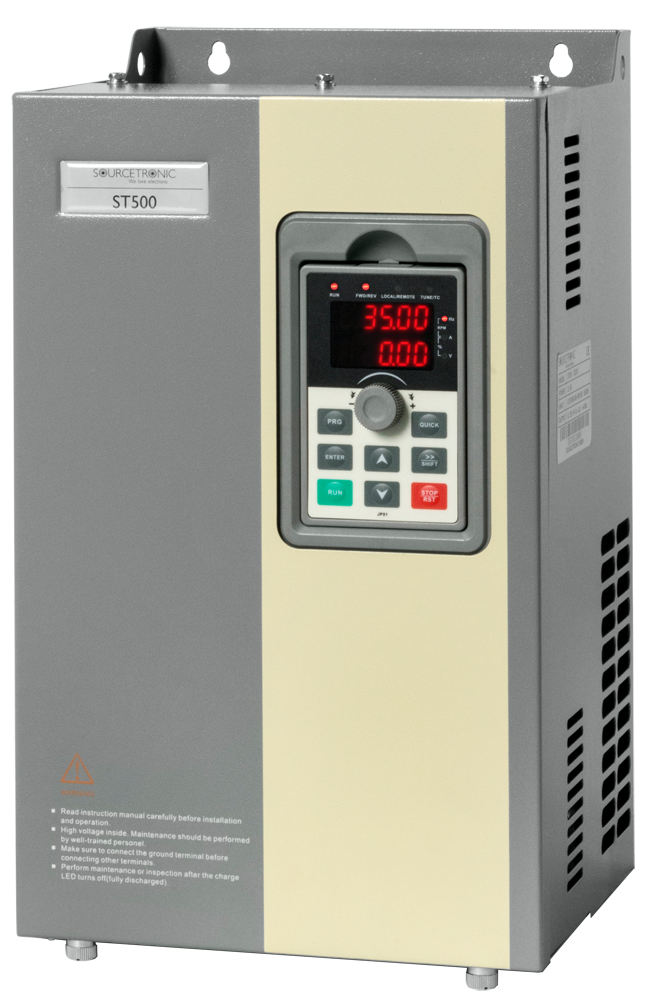

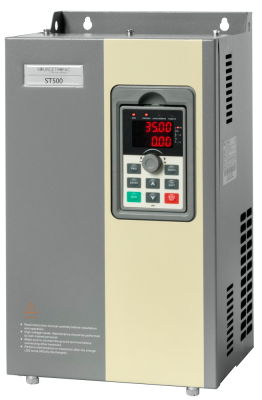

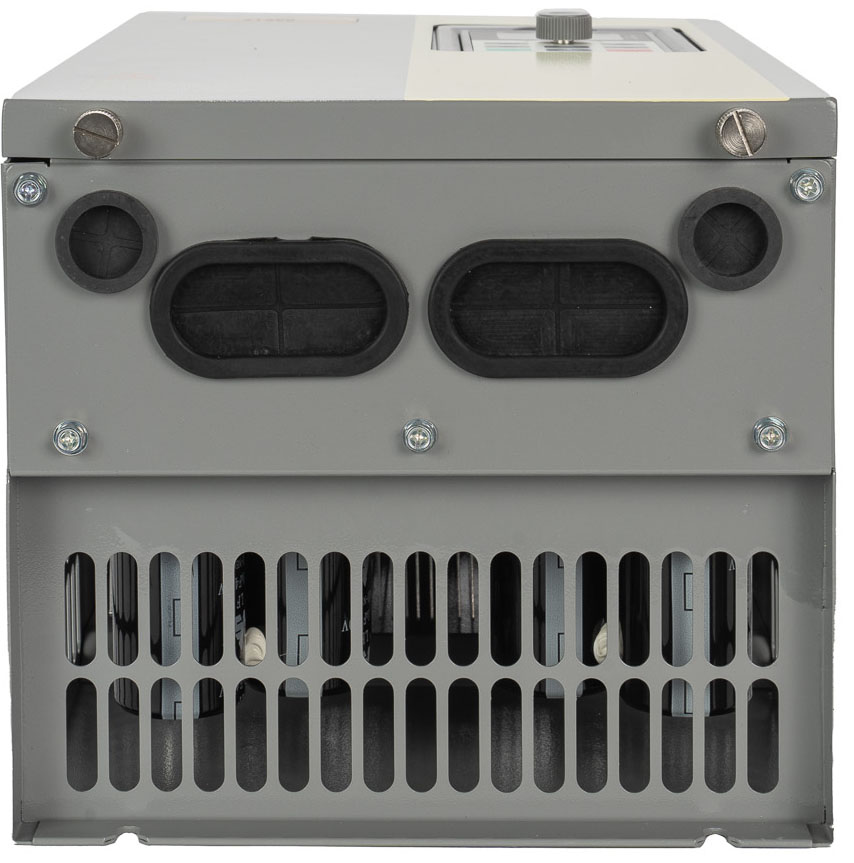

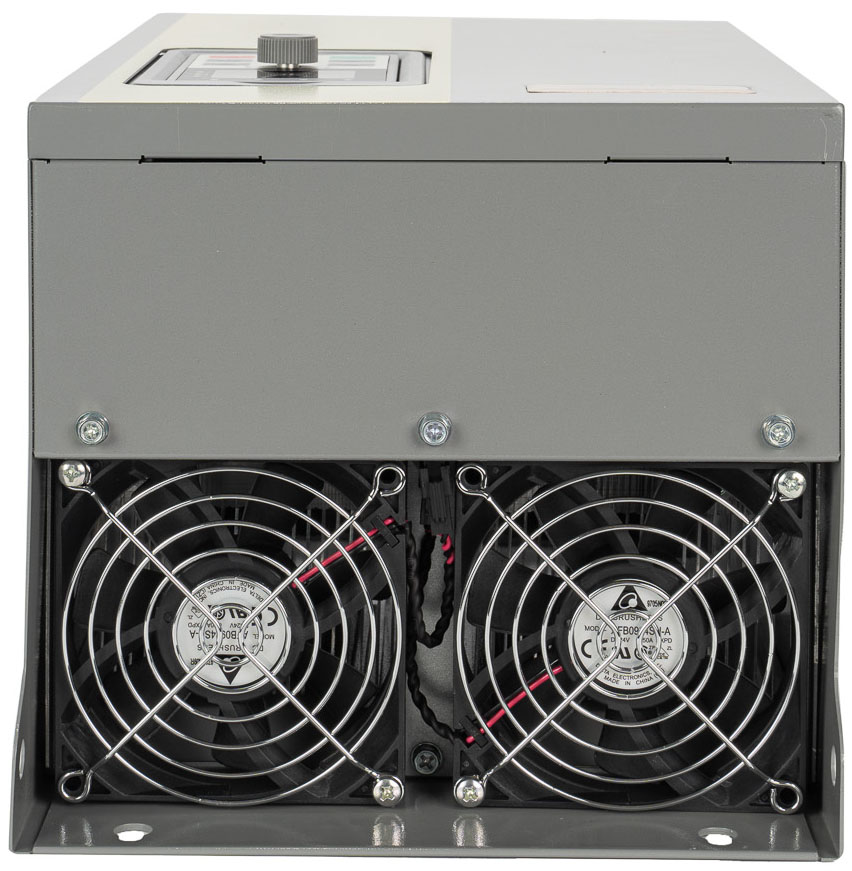

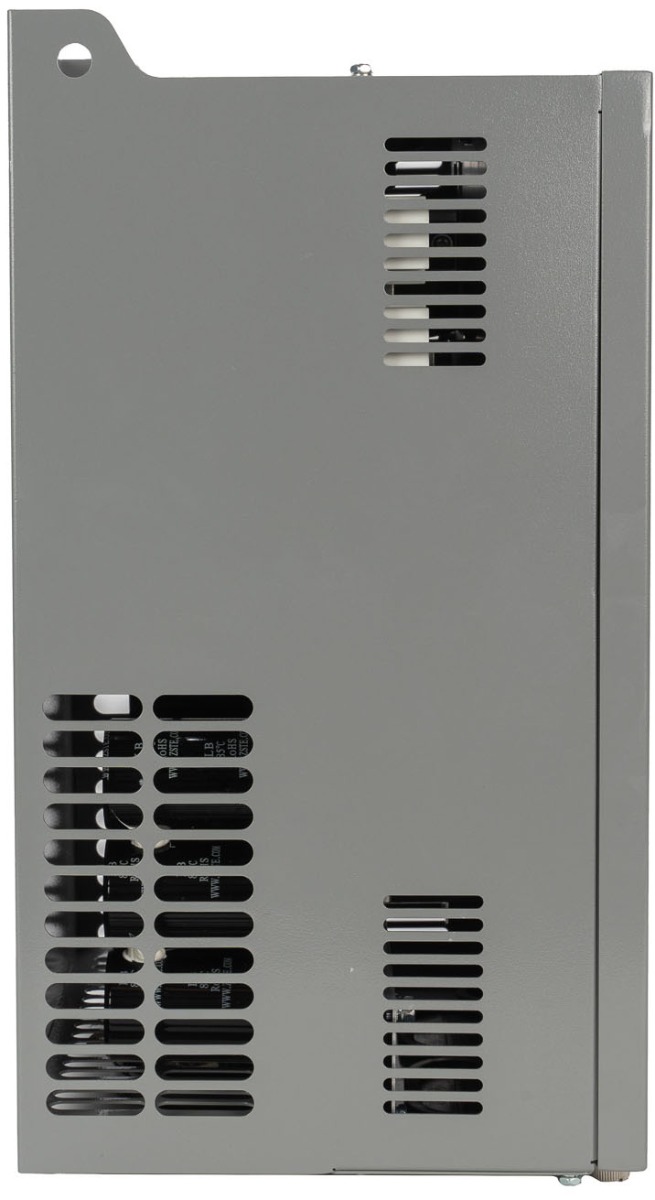

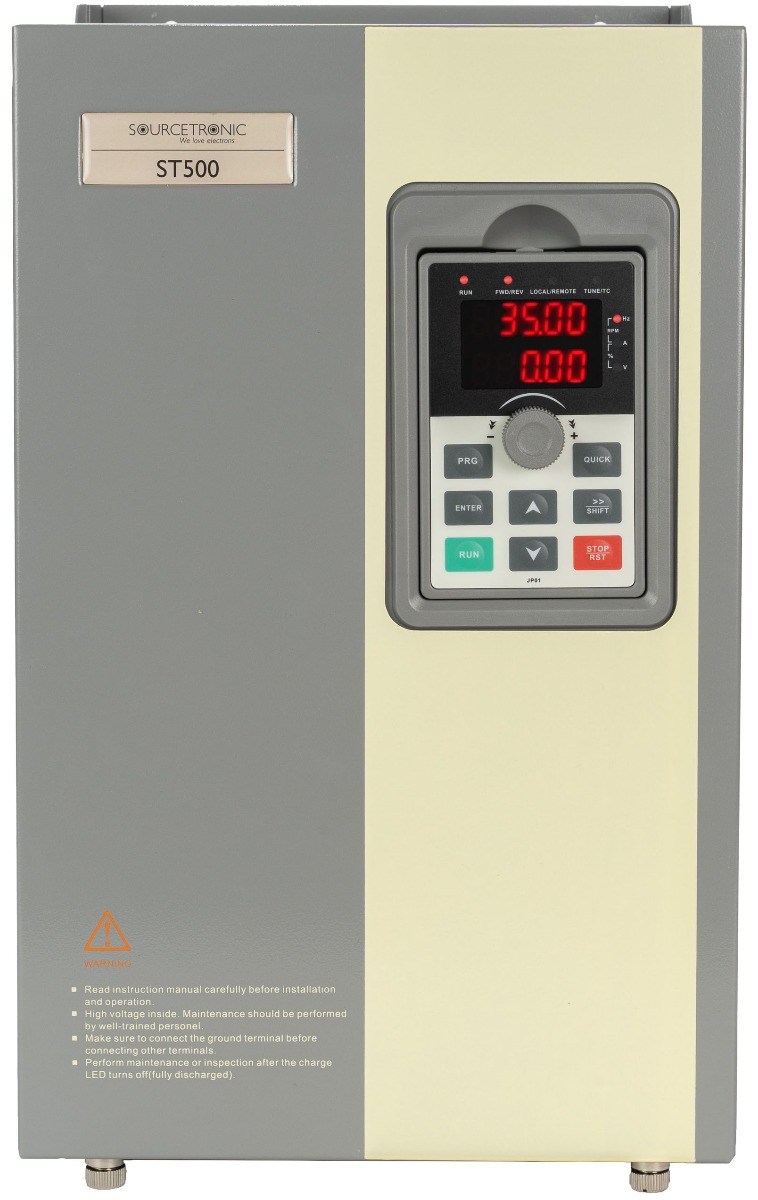

Convertitore di frequenza ST500 75KW 500V
Codice prodotto:
63006
EAN:
4260409229464
Prezzo su richiesta
Merce atteso a breve
Dettagli
Servizio tecnico +49 421 277 9999
Stampa
Info sui prodotti "Convertitore di frequenza ST500 75KW 500V"
In evidenza
- Potenza: 75 kW
- Corrente di ingresso: 137,4 A
- Corrente di uscita: 130,0 A
- Gamma di frequenza in ingresso: 50Hz / 60Hz (± 5%)
- Tensione: 500V (480V (±10%))
- I/O digitali e analogici flessibili
- Pannello di controllo rimovibile
- Controllo PID esteso
- Messa in servizio semplice e intuitiva e installazione breve
- Regolazione flessibile della velocità con potenziometro
- Capacità di sovraccarico: 1min. 150% / 2 sec. 180%
- Auto Slip Compensation
- Chopper di frenatura integrato
- Interfaccia RS485 integrata (protocollo di controllo Modbus RTU standard)
- Istruzioni per l'uso interattive in tedesco
Ingressi
Ingressi digitali |
|
| Ingressi digitali programmabili: | 8 |
| Livello di tensione: | 0 - 24VDC |
| Logica: | PNP / NPN |
| Tensione massima in ingresso: | 30VDC |
| Numero di ingressi ad impulsi programmabili: | 1 |
| Frequenza massima di ingresso: | 100kHz |
| Risoluzione per il controllo della frequenza: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Ingressi analogici |
|
| Numero di ingressi analogici: | 3 |
| Tipo di ingressi: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA o PT100 |
| Risoluzione per passo di frequenza. | frequenza massima * 0,1% |
Uscite
Uscita (U,V,W) |
|
| Modalità di controllo: | Caratteristica V/f / controllo vettoriale senza PG / controllo vettoriale con PG |
| Tensione di uscita: | 0 - 100% dell'alimentazione di rete |
| Frequenza di uscita: | 0 - 300Hz (controllo vettoriale) 0 - 3200Hz (controllo V/f) |
| Tensione nominale del motore: | 500V |
| Tempi di rampa: | 0,0 - 6500,0s |
| Funzioni di rampa: | Lineare / curva a S |
| Funzione di sovraccarico: | 150% per un minuto 180% per 2 secondi |
| Frequenza portante: | 0,5kHz - 16,0kHz regolabile |
| Modalità di curva V/f: | Lineare / Quadrato / Regolabile |
Uscita digitale / uscita a impulsi |
|
| Uscite programmabili: | 2 |
| Livello di tensione: | 24VDC |
| Logica: | NPN |
| Frequenza di uscita minima: | 0Hz |
| Frequenza di uscita massima: | 100kHz |
Uscite a relè |
|
| Uscite programmabili: | 2 |
| Numero del terminale: | TA1/2 / TC1/2 (chiudere) TB1 / TC1 (aprire) |
| Potenza massima AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
| Massima potenza DC: | 30VDC / 1A |
| Numero di funzioni: | 39 |
Uscite analogiche |
|
| Uscite programmabili: | 2 |
| Intervallo di tensione: | 0 - 10VDC max. 5mA |
| Gamma di potenza: | 0 - 20mA carico max. 250Ohm |
| Numero di funzioni: | 16 |
Modbus |
|
| RS485 | Integrato |
Concetto di protezione integrato
- Protezione da dispersione a terra al 100 %
- Protezione da sovratensione e sottotensione
- Protezione da sovra e sottocorrente
- Visualizzazione della temperatura IGBT
- Protezione contro la sovratemperatura
- Bloccatore di sovratensione
- Segnale di arresto esterno
- Interrompere la comunicazione quando la comunicazione viene interrotta
- Anomalie nel segnale PID ed errore PG
- Indicazione della temperatura "modulo di potenza" e stadio di uscita IGBT
- Tipo di raffreddamento a seconda della potenza (raffreddamento a ventola, a temperatura controllata)
- Protezione con password
- Autotest dopo il riavvio
Display e funzioni
- Display:
- Frequenza, corrente, tensione, coppia, PID, ...
- Messaggi di errore
- Blocco dei tasti / trasmissione dei parametri
- Messaggi di errore:
- Tempo
- Specie
- Tensione
- Elettricità
- Frequenza
- Stato dell'inverter
- Funzioni automatiche:
- Riconoscimento dei dati del motore
- Regolazione della tensione (AVR)
- Orologio integrato e memoria errori
- Interruttore a tensione zero
- Limitazione di corrente attiva
- Riavvio dopo un'interruzione di corrente
- Compensazione dello slittamento
Tipi di alloggiamento e dimensioni
Tensione nominale |
Potenza in uscita
|
Corrente nominale d'
|
|
Dimensioni
|
Dimensioni
|
| Trifase 500V | 75 | 137.4 | 130.0 | 520x284x300 | 500x220x10 |
Ambiente
- Campo di temperatura da -10°C a +40°C
- Temperatura di stoccaggio da -20°C a +65°C
- Umidità 90% RF - senza condensa
- Applicabile fino a 1000m sul livello del mare
- Test di vibrazione sotto 5,9m/s²=0,6g
- Livello di sicurezza secondo IEC61800-5
- Compatibilità elettromagnetica secondo IEC61800-3
- Grado di protezione: IP20 (EN 60529), NEMA 1
- Conforme alla direttiva RoHS
- Conformità CE
- Peso 30 kg
Ambito di fornitura
- Convertitore di frequenza ST500 75 kW
- Istruzioni per l'uso in tedesco
Altre funzioni
- Frequenza nominale del motore 50Hz e 60Hz
- Avanti e indietro
- Abilitazione del controllore Pannello di controllo/terminali/bus
- 16 velocità fisse selezionabili tramite ingressi di commutazione
- 10 modi diversi per controllare la velocità
- Frequenza di clock regolabile all'infinito: 0,5kHz-16kHz (PWM)
- "modalità boost ad anello aperto"
- Funzione di arresto rapido / arresto d'emergenza conforme allo standard
- Funzione di frenatura DC (durata, forza, frequenza) e controllo JOG
- Controllo simultaneo di più azionamenti "Controllo vettoriale slave
- Riduzione della rumorosità del motore grazie alla precisa funzione PWM
- Evitare le vibrazioni grazie alle frequenze di blocco selezionabili
- Velocità variabile a coppia costante
- "Plug and play":
Accessori
Unità di frenatura e resistenze di frenatura |
|
| I gruppi freno esterni vengono utilizzati in applicazioni con carichi pesanti e rapidi cambi di carico sul motore. L'unità di frenatura protegge il convertitore di frequenza dall'energia in eccesso nel circuito intermedio, che viene alimentata dal motore. Questa energia in eccesso viene poi convertita in energia termica dalle resistenze di frenatura collegate all'unità di frenatura e rilasciata nell'ambiente. |
|
Filtri EMC e bobine di arresto |
|
| Filtri EMC e bobine di soppressione dei disturbi sono disponibili anche come accessori supplementari per ogni classe di potenza. |
|
Pacchetto software Bluetooth |
|
| Con l'intuitiva ST®APP Smartphone App, gli inverter possono essere monitorati e regolati a distanza tramite Bluetooth |
|
Accessori
Smartphone ST®APP Bundle Bluetooth
129,00 €*
- Comunicazione comoda tramite Bluetooth
- Dispositivi: ST500 & Pacchetto hardware 60664
- Sicuro e protetto con Modbus/TCP Security
- Programmazione intuitiva dei parametri
- Grafica in tempo reale per il monitoraggio e la messa a punto
- Controllo manuale dell'arresto/spegnimento/automatico
- Velocità regolabile tramite potenziometro virtuale
- Descrizioni dei parametri comprensibili
- Descrizioni dettagliate di allarmi/guasti e contromisure
- Compatibilità: Android
Inverter Software ST®Drive
98,00 €*
- Dispositivi: serie ST300 (beta) / ST500 / ST600
- Struttura chiara dei parametri
- Facile modifica dei parametri
- I parametri possono essere salvati sul PC e stampati tramite una stampante
- I file dei parametri salvati possono essere ricaricati come backup
- Comunicazione tramite cavo adattatore USB-RS485
Servizio di impostazione: far impostare il convertitore di frequenza
54,00 €*
- Consulenza telefonica
- Progettazione e messa in servizio
- Parametrizzazione individuale
- Funzionamento del programma
- Elenco dei parametri
Telaio di montaggio della tastiera ST500
19,80 €*
- Dispositivi: ST500
- Dimensioni (L/H/D): 90/135/22 mm
- incluso cavo di 2 metri
