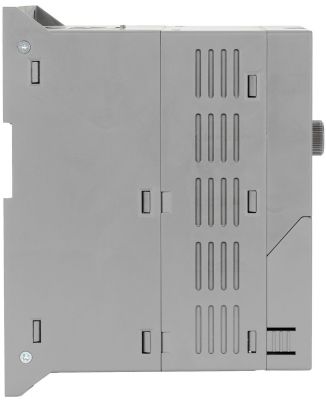

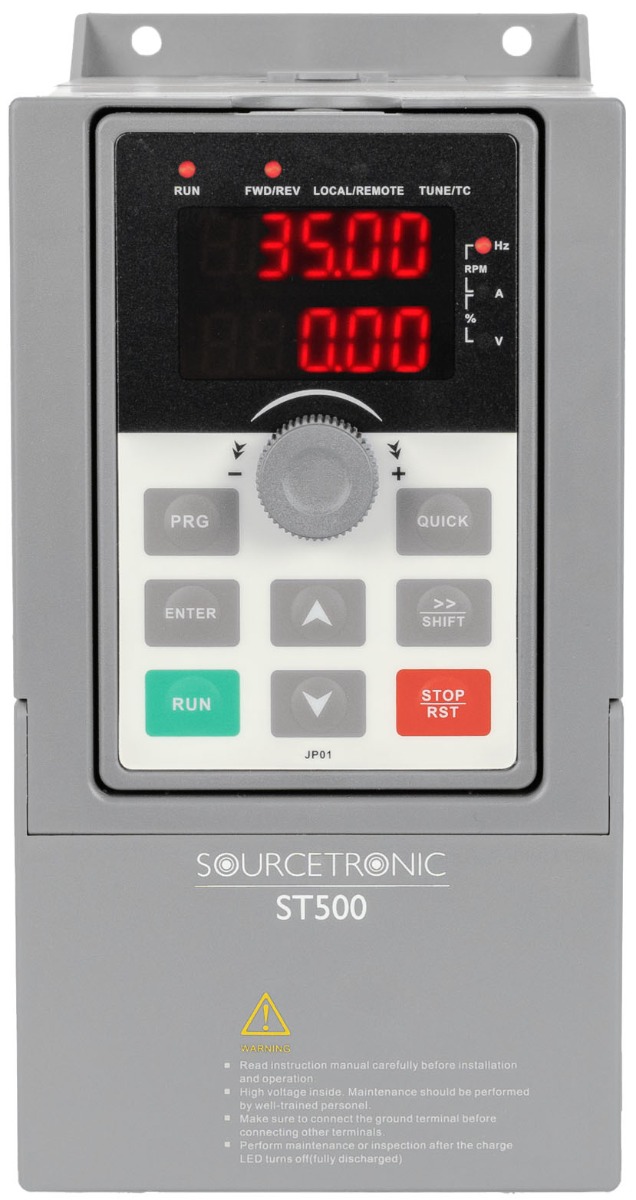

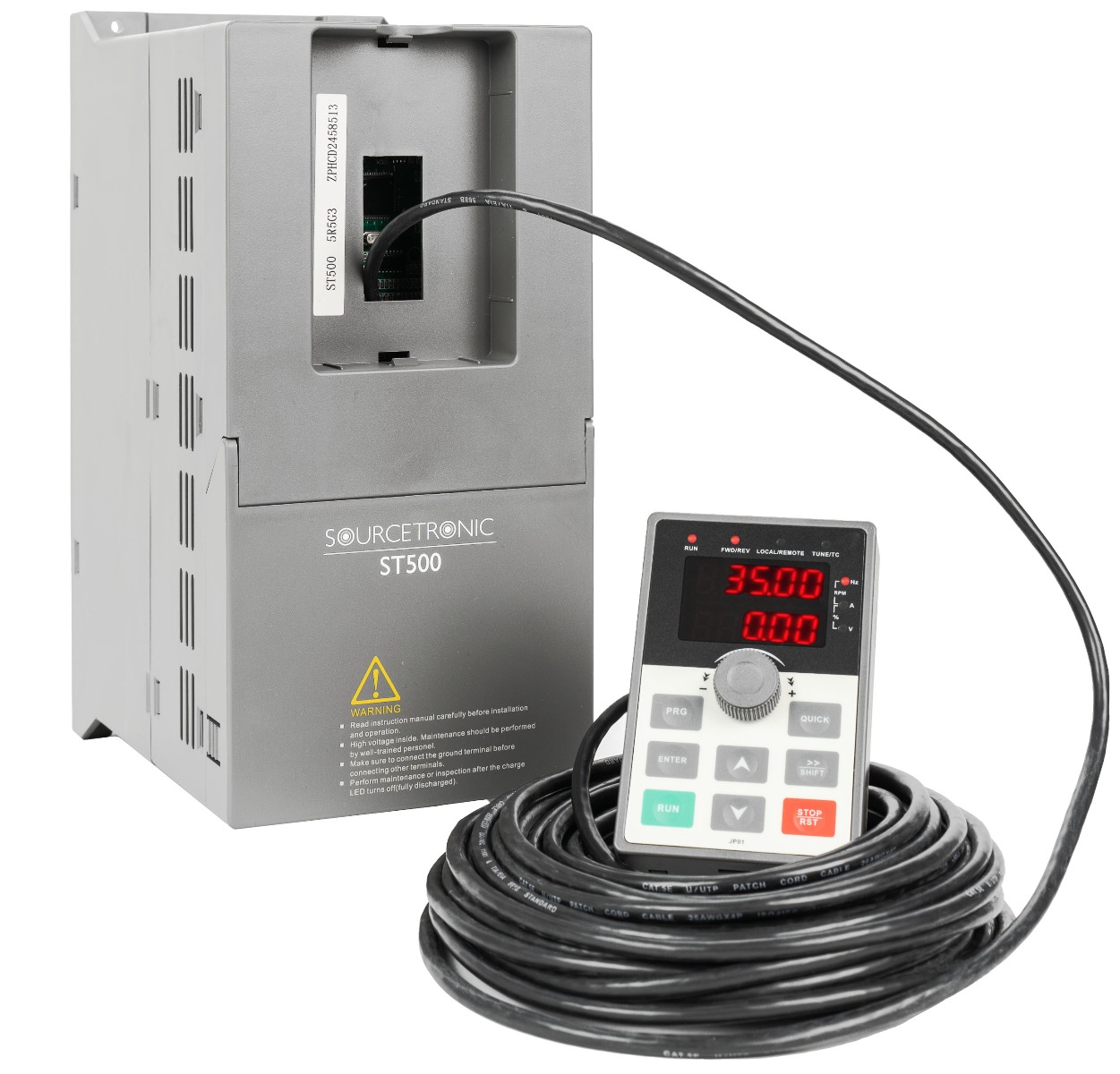

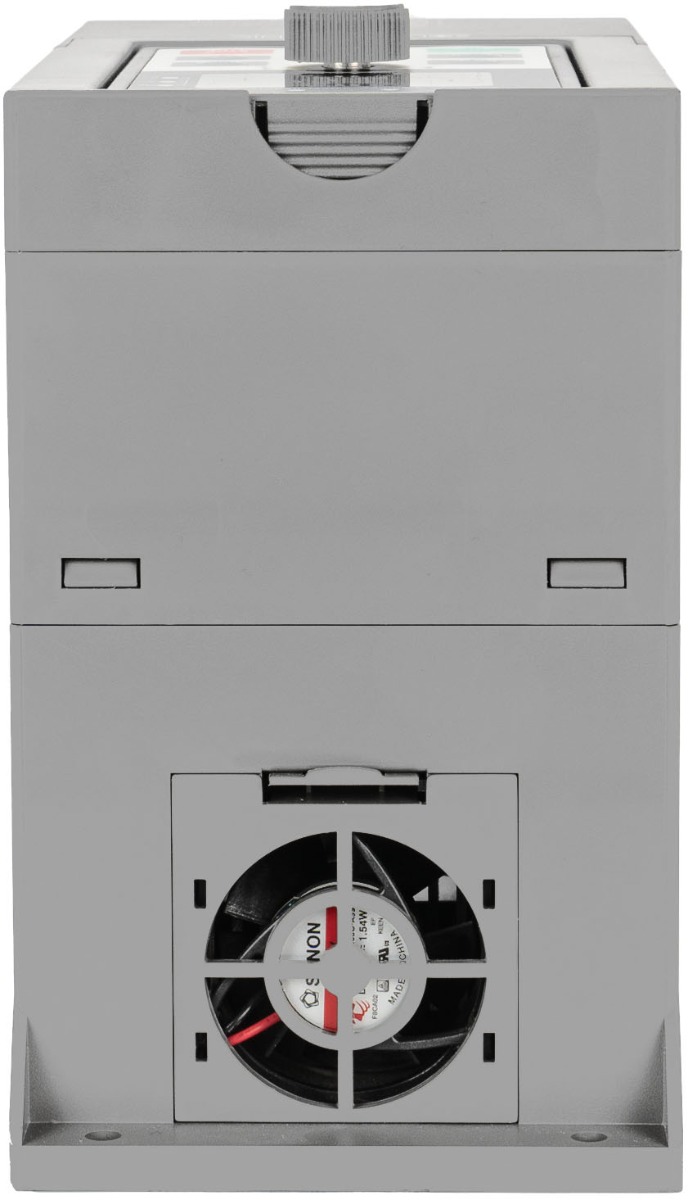

Convertitore di frequenza ST500 1.5KW 230V
164,90 €*
Punti di forza
- Adatto solo per motori trifase
- Potenza: 1.5KW
- Corrente nominale di ingresso: 14 A
- Corrente di uscita nominale: 7,0 A
- Tensione: 220V (-15%) - 240V (+10%)
- Frequenza: 50/60Hz, ± 5%
- Preimpostazione ottimale dei parametri
- Brevi tempi di installazione, facile ed intuitivo all'avviamento

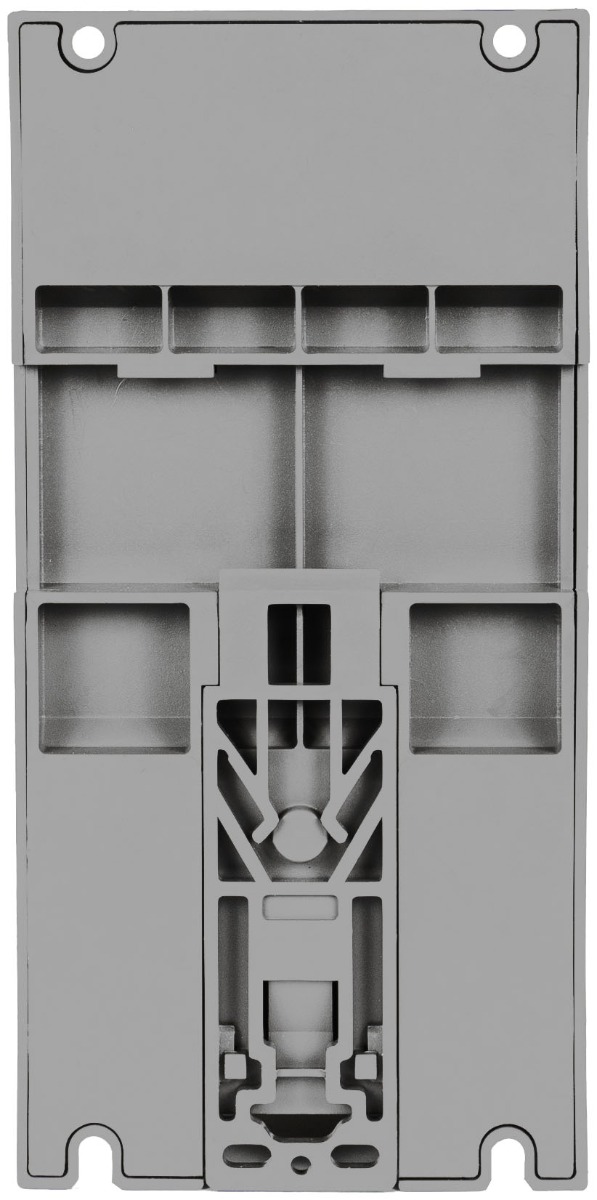

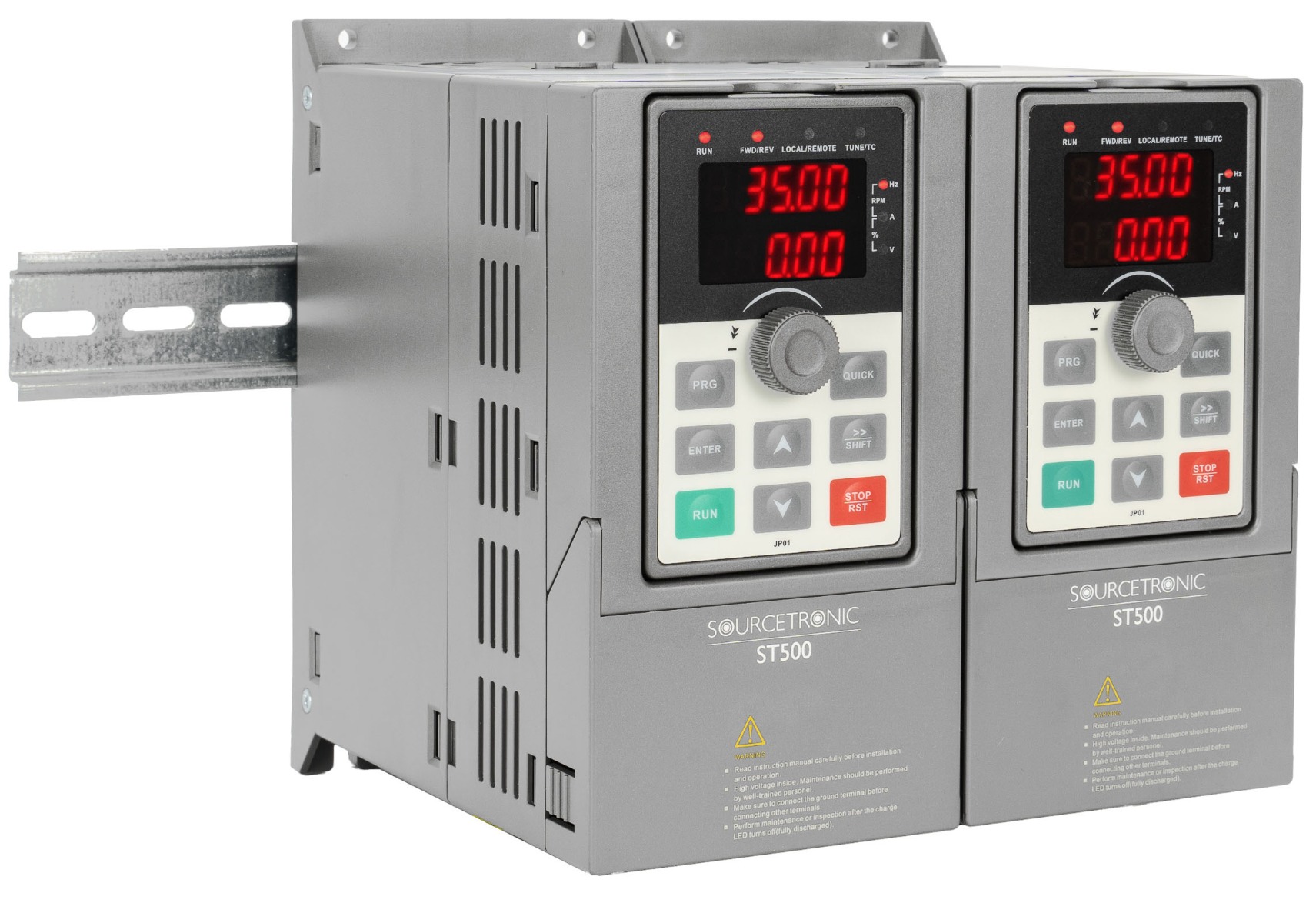

- Possibilità di montaggio su guida di supporto
- I/O digitali e analogici flessibili
- Velocità del motore regolabile tramite potenziometro
- "Open-Loop-Boost-Mode"
- Compensazione automatica dello scorrimento
- Funzioni PID estese
- Funzione di arresto
Ingressi
Ingresso digitale |
|
Ingressi digitali programmabili: | 8 |
Tensione: | 0 - 24VDC |
Logica: | PNP / NPN |
Tensione massima di ingresso: | 30VDC |
Numero di ingressi impulsi programmabili: | 1 |
Frequenza massima di ingresso: | 100kHz |
Risoluzione per il controllo della frequenza: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Ingressi analogici |
|
Numero di ingressi analogici: | 3 |
Tipo di ingressi: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10-+10V / 0-20mA, PT100 |
Risoluzione per il controllo della frequenza: | max. Frequenza * 0,1% |
Uscite

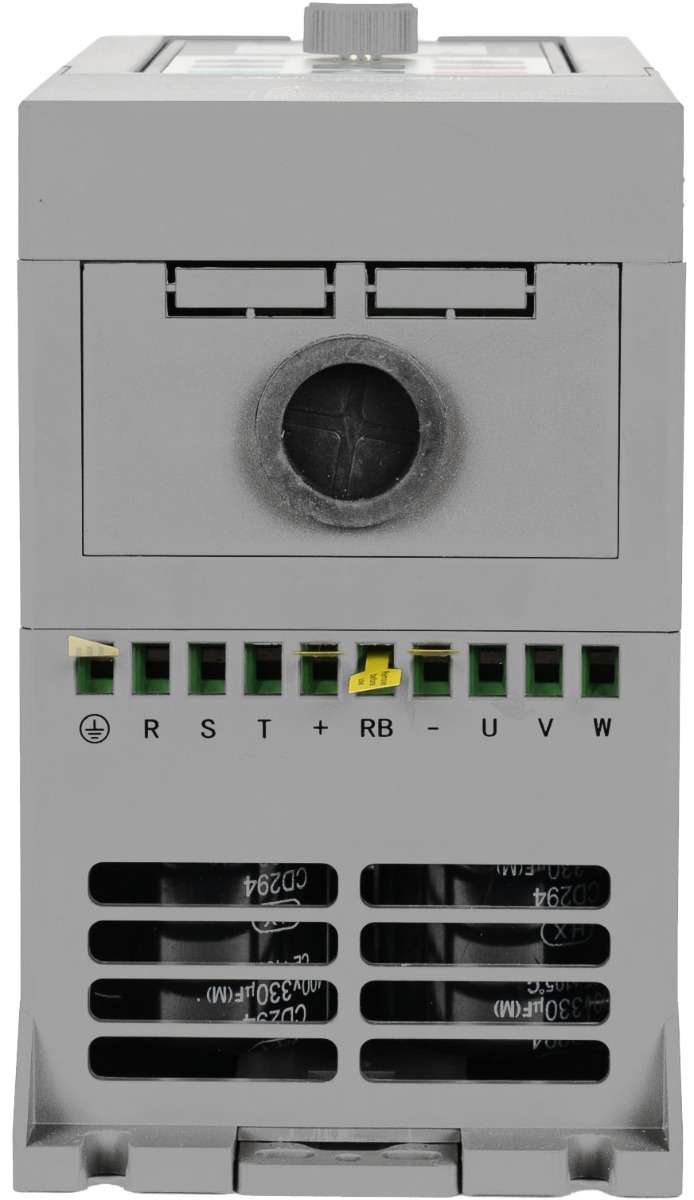

Uscita (U,V,W) |
|
Modalità di controllo: | V / F caratteristica / controllo vettoriale O. PG / controllo vettoriale m. PG |
Tensione di uscita: | 0 - 100% dell'alimentazione elettrica |
Frequenza di uscita: | 0 - 300Hz (controllo vettoriale) 0 - 3200Hz (V/F - Controllo) |
Tensione nominale del motore: | 230V |
Tempi di rampa: | 0,0 - 6500,0s |
Funzioni di rampa: | Lineare / Curva a S |
Funzioni di sovraccarico: | 150% per un minuto 180% per 2 secondi |
Frequenza della portante: | 0,5kHz - 16,0kHz regolabile |
Modalità curva U / f: | Lineare / Quadrato / Quadrato / Regolabile |
Uscita digitale / Uscita a impulsi |
|
Uscite programmabili: | 2 |
Tensione | 24VDC |
Logica: | PNP |
Min. Frequenza di uscita: | 0Hz |
Max. Frequenza di uscita: | 100kHz |
Uscite a relè |
|
Uscite programmabili: | 2 |
Numero del terminale: | TA1 / TC1 (chiudere) TB1 / TC1 (aprire) |
Mamma. Alimentazione AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
Max. Alimentazione DC: |
30VDC / 1A |
Funzioni: | 39 |
Uscite analogiche |
|
Uscite programmabili: | 2 |
Tensione: | 0 - 10VDC max. 5mA |
Corrente: | 0 - 20mA max. carico 250Ohm |
Funzioni: | 16 |
Modbus |
|
RS485 | Integrato |
Dati tecnici
- Start/Stop-rampa lineare: 0.0-6500.0s
- Segnale di feedback PID DC(0-10V), DC(0-20mA)
- Frequenza nominale del motore 50Hz e 60Hz
- Avanti e retromarcia
- Rilascio controllore/terminali/Bus
- 16 velocità fisse possono essere liberamente impostate e scelte dai segnali di ingresso
- 10 modi per controllare la velocità
- Passo meno impostazione della frequenza PWM 1kHz-15kHz
- Slot per prolunghe: controllo pompe speciali, espansione I/O, encoder incrementale
- Frequenza di uscita:
- Controllo vettoriale: 0-400Hz
- Controllo V/F: 0-320Hz
- Modo di controllo:
- Controllo V/F (lineare, quadrato)
- Controllo vettoriale W/O PG
- Precisione: 0,5%
- Controllo della velocità:
- Campo di controllo 1:100
- Precisione 0,5%
- Coppia:
- Spinta automatica per basse frequenze fino a 1Hz
- Aumento manuale 0,1% - 30%
- Tempo di risposta: <40ms
- Coppia di spunto: 150% da 0,5Hz
- Limiti di velocità regolabili
- Tecnica a circuito chiuso
- Esposizione:
- Frequenza, corrente, tensione, tensione, coppia, PID, ....
- Messaggio di errore
- Blocco tastiera
- Funzioni automatiche:
- Indicazione dei parametri del motore
- Regolazione della tensione (AVR)
- Commutazione a tensione zero - commutazione
- Limitazione di corrente attiva
- Riavvio dopo un'interruzione dell'alimentazione elettrica
- Compensazione dello scorrimento
- Funzione di frenatura a corrente continua (tempo, intensità, frequenza) e controllo JOG
- Riduzione dei rumori del motore causati da una precisa funzione PWM
- Elegante prevenzione delle vibrazioni grazie al blocco delle frequenze
- Velocità variabile a coppia continua
- Memoria errori
- Temperatura -10°C fino a +40°C sul livello del mare senza riduzione di potenza
- Temperatura di stoccaggio -20°C fino a +65°C
- Umidità 90% RF - senza condensazione
- Altitudine fino a 1.000m sul livello del mare senza riduzione di potenza
- Norme di sicurezza secondo EN 61800-5-1:2007
- Tolleranza elettromagnetica secondo EN 61800-3:2004+A1:2012
- Prova di vibrazione inferiore a 5,9m/s² = 0,6g
- Classe di protezione: IP20 (IT 60529), NEMA 1
- Conforme alla direttiva RoHS
- Conformità CE
Tipi di involucri e dimensioni
Tensione nominale |
Potenza di uscita [kW] |
Corrente nominale di ingresso [A] |
Corrente di uscita nominale [A] |
Dimensioni della custodia (LxPxA) [mm] [mm] |
Dimensioni di installazione (lxlxlxpxp) [mm] |
Peso [kg] |
1 fase 230V | 1.5 | 14 | 7.0 | ::Italian Subs Addicted:: ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | 174x65x65x5 | 1.5 |
Concetto di protezione integrata
- Protezione al 100 % contro la dispersione verso terra
- Sovratensione e sottotensione
- Sovracorrente e sottocorrente
- Protezione dal surriscaldamento
- Stallo di sovratensione
- Protezione dal surriscaldamento
- Errore di comunicazione
- Anomalia del feedback PID

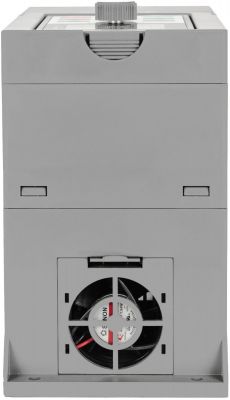

- Raffreddamento in base alla potenza nominale (temperatura del ventilatore controllata)
- Protezione con password
- Auto-test dopo il riavvio
- Interruzione dell'alimentazione elettrica bypass

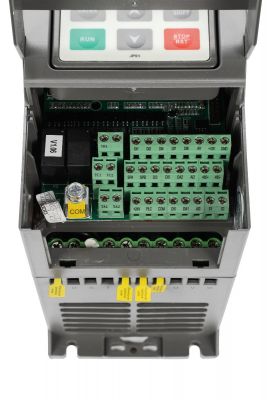

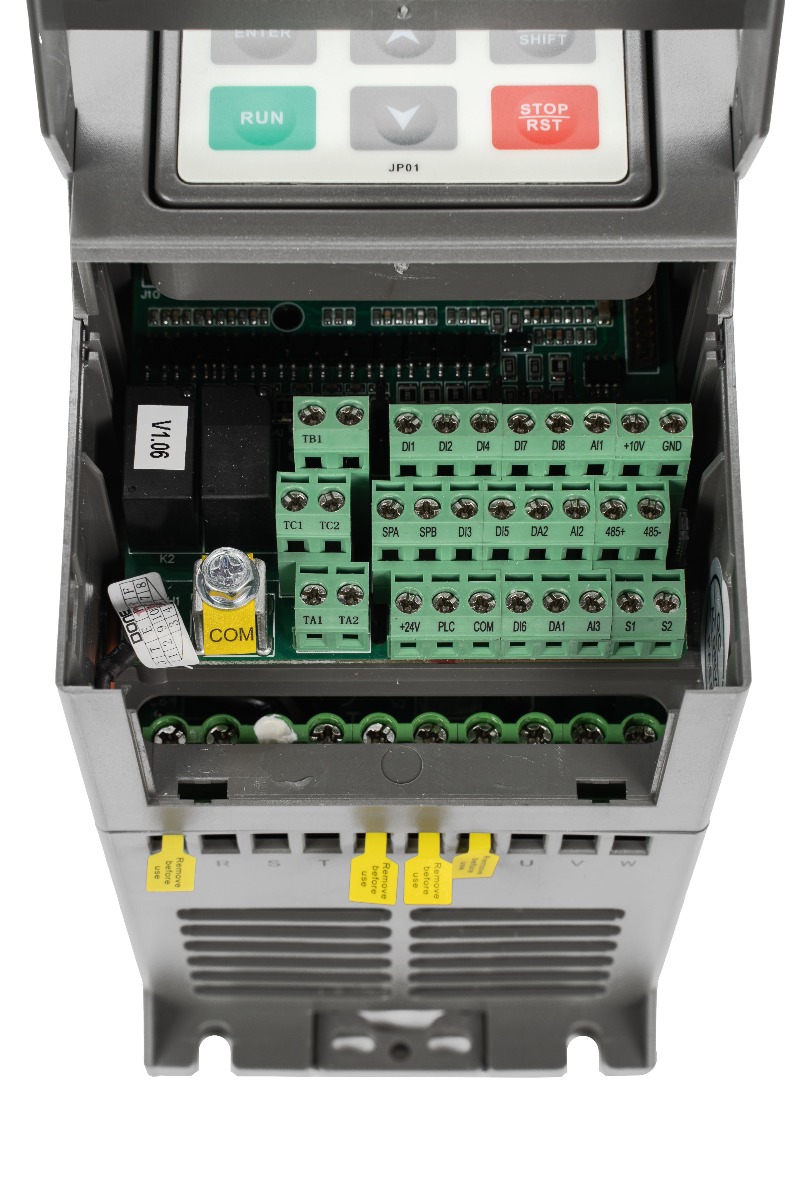

Interfacce I/O
- I/O digitale e analogico - configurazione flessibile
- 8 ingressi digitali 9-30VDC (PNP/NPN)
- 3 uscite analogiche (0-10V / 0-20mA)
- 2 uscite digitali 0-24VDC / 0-40mA
- Uscita a impulsi 0-50kHz
- 2 ingressi analogici 0-10VDC, 0-20mA
- 2 uscite a relè (250VAC/30VDC, 5A)
- Interfaccia RS485
