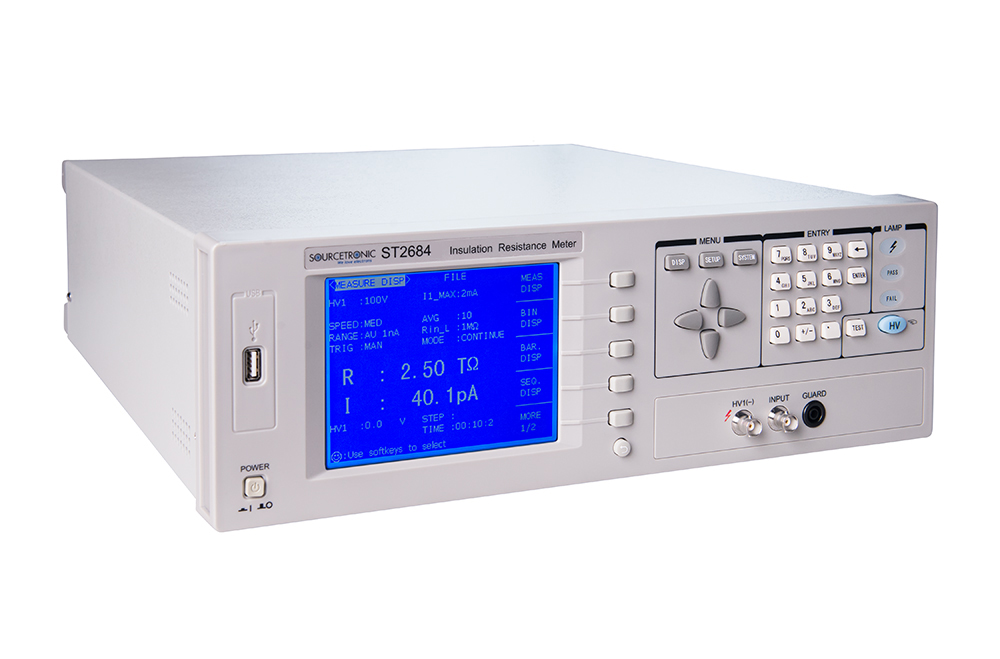

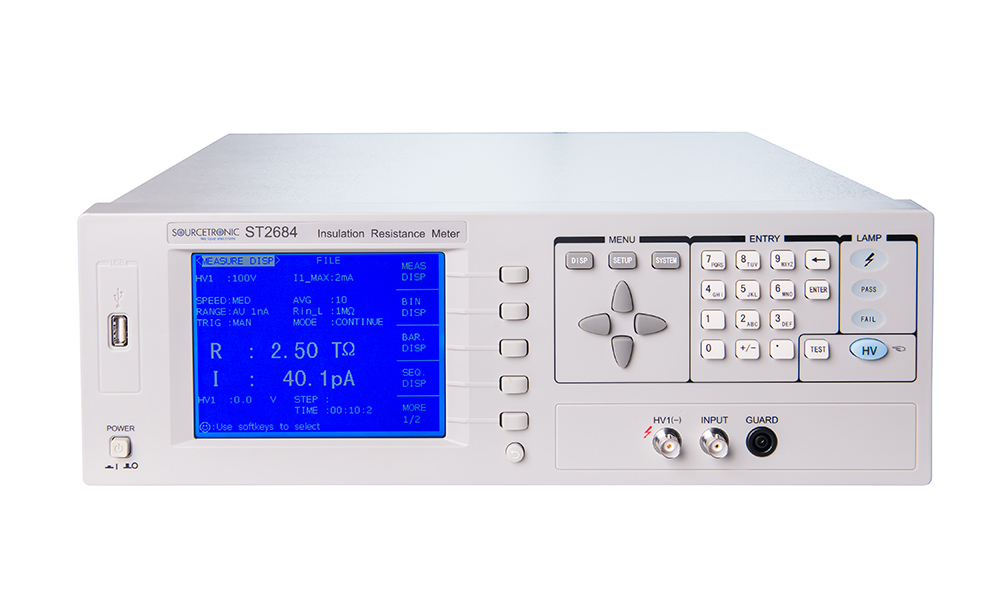

Isolationsmessgerät ST2684

Highlights

• Präzises Isolationswiderstandsmessgerät
• 320 x 420 LCD
• Ladefunktion für Kapazitäten
• Messgeschwindigkeit bis zu 100meas/sec
• Kontaktüberwachungsfunktion
• Duale Ausgangsspannung (Ladespannung und Messspannung)
• 7 Strommessbereiche mit manueller oder automatischer Bereichswahl
• 4-bin Komparator
• Programmierbarer Testablauf
• Anzeige von R-t und I-t Kurven
• Automatisches speichern von Einstellungen
• Screenshot auf USB - Stick
• Fernsteuerbar mit RS232 oder USB

Prüfmethoden

Widerstandsmesssung

• Messbereich: 10kΩ bis 50TΩ
• Genauigkeit:
  • Messstrom > 100pA: 2%
  • Messstrom ≤ 100pA: ±5% ±Rtest/ (Vtest/3pA)

Strommessung

• Messbereiche:
  • Bereich 1: 100μA - 1mA / Eingangsimpedanz 10kΩ
  • Bereich 2: 10μA - 100μA / Eingangsimpedanz 10kΩ
  • Bereich 3: 1μA - 10μA / Eingangsimpedanz 10kΩ
  • Bereich 4: 100nA - 100μA / Eingangsimpedanz 10kΩ
  • Bereich 5: 10nA - 100nA / Eingangsimpedanz 10kΩ
  • Bereich 6: 1nA - 10nA / Eingangsimpedanz 1MΩ
  • Bereich 7: 10pA - 1nA / Eingangsimpedanz 1MΩ
• Genauigkeit: 2% ± 2pA

Messspannung

• Einstellbereich: 10V - 500V
• Zweite unabhängige Quelle zur Vorladung von Prüflingen höherer Kapazität
• Genauigkeit: 2% vom Ablesewert, oder ± 1V
• Quellenwiderstand: 200Ω
• Strombegrenzung: 2mA, 25mA oder 200mA
• Steuerung der Ausgangsspannung: Manuell, Timer, oder Fernsteuerung
• Timing: Programmierbare Ladezeit: 0 bis 1000s
• Messverzögerung: 0 bis 1000s
• Entladewiderstand: 2kΩ
• Entladezeit: t=0.03 x C[µF], bis die Spannung unter 1% vom Sollwert sinkt

Spezifikationen

• Trigger-Modi: Einzelmessung, Mittelwert (100) oder kontinuierlich
• Komparator: 4 bins (3 bins für GUT, 1 bin für SCHLECHT)
• Bereichswahl: Auto, manuell
• Mittelwert: 1 bis 100
• Speicher: 20 Einstellungssätze.
• Schnittstellen: RS232C, HANDLER, USB, SCANNER
• Umgebungstemperatur: 10°C - 40°C
• Luftfeuchtigkeit: ≤ 90% RH
• Versorgung:
  • 90V bis 130V AC (60Hz) - 198V bis 260V AC (50Hz)
• Leistungsaufnahme: 250W
• Abmessungen (LxBxH): 430mm x 400mm x 130mm
• Gewicht: 14kg

Lieferumfang

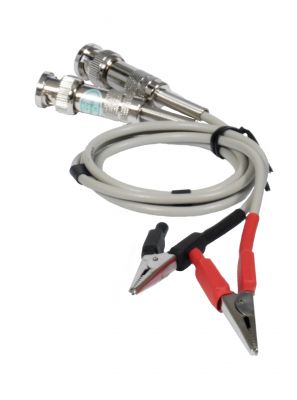

• ST26004 2-Leiter Messleitung
• Bedienungsanleitung
• Netzkabel
