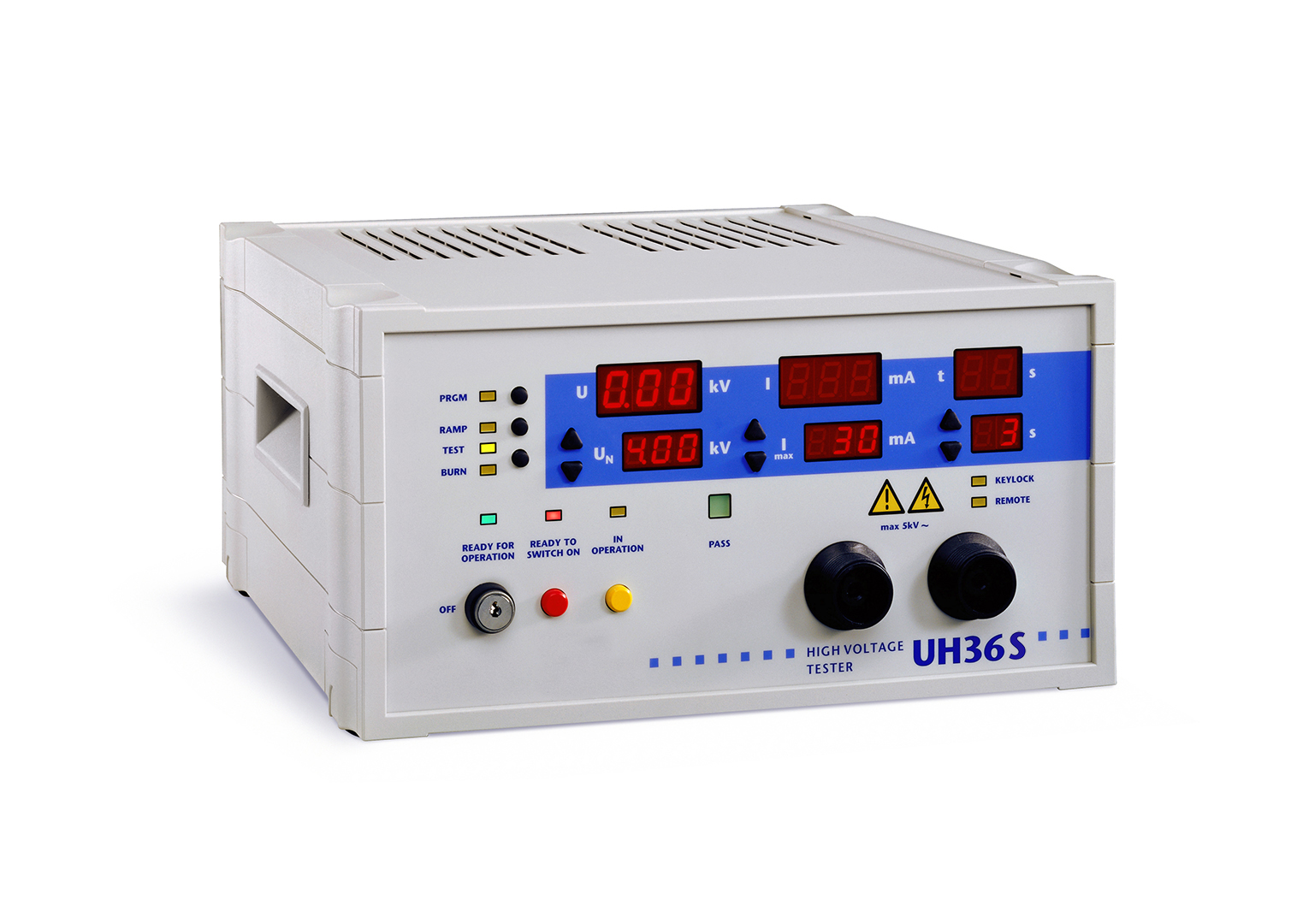

Hochspannungsprüfgerät UH36S-1kV
2.810,00 €*
Details
+49 421 277 9999
Highlights
- 1kV Hochspannungsprüfgerät UH36
- 500VA Trafoleistung
- Frei programmierbare Rampenfunktion
- 4-Leiter-Kontaktierüberwachung
- Leiterbruch-Überwachung
- Startautomatik
- Prüfparameter programmierbar
- Potentialfrei und Sicherheit nach EN50191
- RS232, digitale I/O, CAN
- Anschlüsse (SPS, Fußtaster, Prüfkäfig, 2-Hand-Bed.,...)
Prüfmethoden
- AC Spannung: 100 V - 1000 V
- Auflösung 10 V
- Genauigkeit 1% ± 2 Digits
- AC Strom: 0.5 mA - 100 mA
- Auflösung: 0.1 mA
- Genauigkeit 1% ± 3 Digits
- Kurzschlussstrom: > 200 mA
- Individuelle Einstellung Auslösestrom
- 50 Hz oder 60 Hz
- Ausgangsspannung geregelt
- Betriebsarten umschaltbar:
- "test" (Prüfen)
- "burn" (Brennen)
Technische Daten
- Fehlermeldung: akustisch, optisch, Schnittstelle
- Nullspannungsschalter (schont Prüfobjekt)
- IST- und SOLL-Wertanzeige (Strom/Spannung)
- Tastatursperre
- Verschiedene Buzzer-Optionen
- Display Helligkeitsregler
- Start-Modus wählbar
- Drucker-Funktion: Sprache, I.O., N.I.O, immer
- Rampenzeit und Rampenart
- Prüfzeitskalierung
- Prüfzeit: 1-99s / 1-99min u. unendlich
- Brennfunktion mit max 1 Sekunde
- Minimalstrom-Überwachung
- 9 Prüfparameter-Plätze
- LEDs für Betrieb, HV, Remote, Burn
- 2 Taster (Betrieb, HV)
- CAN zur Erweiterung Ausbaustufen
- Digitale I/O Schnittstelle:
- START / STOPP
- GUT / FEHLER
- Prüfung läuft
- Anschlüsse:
- 2 potentialfreie Hochspannungsausgänge
- Warnleuchtenanschluss
- Fußschalter, Prüfhaube, Lichtvorhang, Transferstraße, 2-Hand-Bed.
- Höchste Sicherheit:
- Schlüsselschalter als Schutz gegen unbefugte Benutzung
- Hochspannung absolut potentialfrei
- Transformator und Messwandler zweifach isoliert
- Zustandsanzeige
- Anschlussbuchse für externen Warnlampensatz
- Integrierter Warnsummer
- Berührungssichere Anschlussbuchsen
- Sicherheitseinschaltfeld gemäß VDE0104
- Sicherheitskreis mit zwangsgeführten Hochspannungsrelais
- Versorgung: 230V, 50/60 Hz, 8A max.
- Bedientemperatur: +5° bis +45°
- Luftfeuchtigkeit: 70% (nicht kondensierend)
- Höhe: 2000 m über NN
- Kompaktes Industrie-Gehäuse (RAL 7035)
- Abmessungen (B/H/T): 307/164/273 mm
- Gewicht: 15.8 kg
- CE-konform, entspricht EN 50 191
Lieferumfang
- Sicherheitskreisstecker
- Anschlusskabel
- Bedienungsanleitung
- Werkskalibrierschein
Optionen
- HTP06N Hochspannungsprüfpistole
- HVP06C HV Kabel mit HV Stecker
- KLD-SW Krokodil-Klemmen schwarz
- WK36 Warnleuchtensatz
- RC Trage- und Aufstellgriff
- HVS06N HV Anschlüsse auf der Geräte-Rückseite
