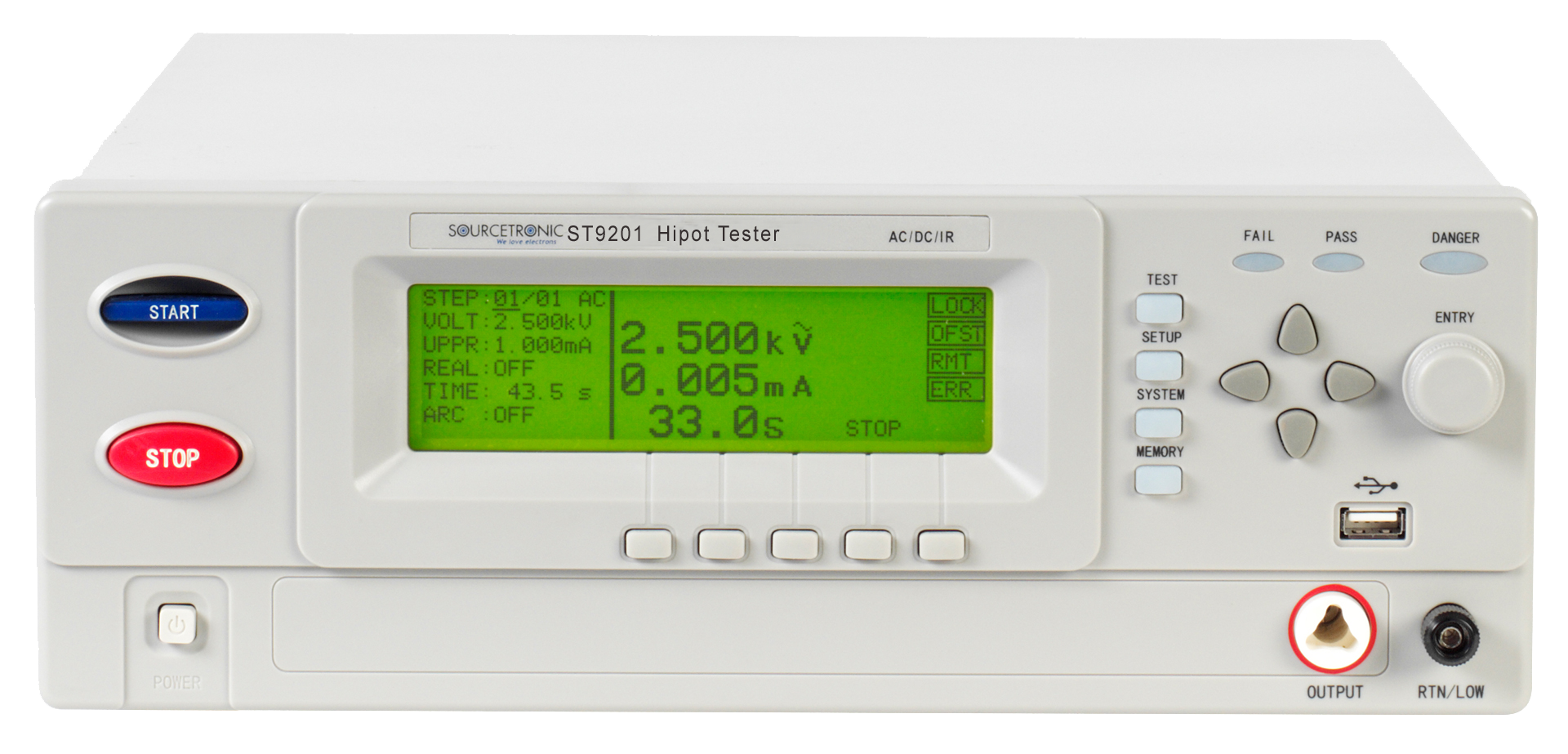

Hochspannungsprüfgerät ST9201
2.890,00 €*
Details
+49 421 277 9999
Highlights
- AC/DC Hochspannungsprüfgerät mit Isolationsprüfung
- 240 x 64 Matrix-Grafik-LCD
- Schnelle Entladung des Prüflings
- Einstellbare Rampenzeit Anstieg und Abfall
- Mehrere Prüfschritte programmierbar
- Programmspeicher
- Hohe Sicherheit mit GR, GFI und Prüflingsentladung
- RS232, Handler, Steuer I/O, SCAN (optional)
Prüfmethoden
Hochspannungsprüfung AC
- AC Spannung: 50 V - 5000V
± 1% vom Ablesewert + 5 Stellen
Schrittweite ≤ 1.0% + 10V (Nennleistung) - AC Strom: 0.1 mA - 30.00 mA
± 1% vom Ablesewert + 5 Stellen - 50 Hz oder 60 Hz wählbar
- Potential gebunden
Hochspannungsprüfung DC
- DC Spannung: 50 V - 6000V
± 1% vom Ablesewert + 5 Stellen
Schrittweite ≤ 1.0% + 10V
DC Strom: 0.01 mA - 10.00 mA
± 1% vom Ablesewert + 5 Stellen - Potential gebunden
Isolationswiderstandsprüfung
- DC Spannung: 50 V - 1000 V
± 1.5% vom Ablesewert + 5 V - Widerstandsbereich: 0.1MΩ - 10GΩ
Strom innerhalb 10nA - 10mA - Genauigkeit
500V-1000V:
1MΩ - 1GΩ ± 5% vom Ablesewert + 5 Stellen
1GΩ - 10GΩ ± 10% vom Ablesewert + 5 Stellen
50V-500V:
0.1MΩ - 1GΩ ± 10% vom Ablesewert + 5 Stellen
ARC Detection
- AC: 1mA - 15mA
- DC: 1mA - 10mA
Technische Daten
- Messwertdarstellung: GUT/SCHLECHT oder Daten
- Auto-Bereichswahl: Strom-Messbereich
- Strom-Korrektur Funktion
- Stromgrenzen für Test und Rampe
- Anstiegszeit / Abfallzeit: 0.1s - 999s
- Testzeit: 0.3s - 999s
- Wartefunktionen: nach Ergebnis / Prüfschritt
- Passwort-Funktion
- Speicher: 50 Gruppen, 100 Schritte pro Gruppe
- Entladefunktion "DCW"
- GFI Körperschutz Funktion: 0.5 mA, 0.3 Sek.
- GR Erdanschluss-Test
- Akustische Fehlermeldung: leise, laut, aus
- Display Kontrast einstellbar

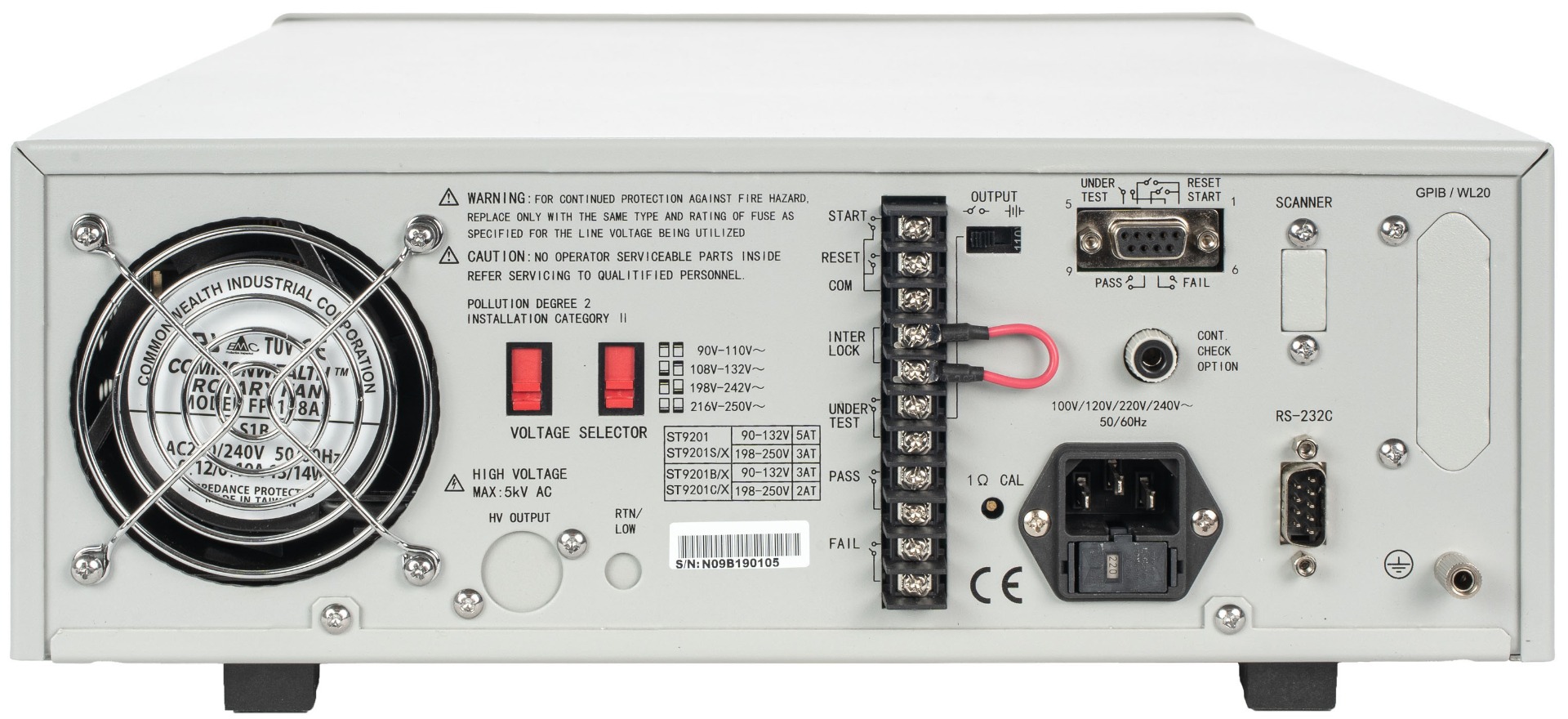

- Schnittstellen: RS232, Handler, Steuer I/O
SCAN (optional) (zum Anschluss ext. Schaltmatrix) - Versorgung 230 V / 50 Hz
- Abmessungen (B/H/T) : 340/120/438.50 mm
- Gewicht 20 kg
- CE- konform
Lieferumfang
- ST90003R HV Anschlussleitung mit Prüfklemme
- ST90003B HV Erdanschlussleitung mit Prüfklemme
- ST90004 HV Prüfstift-Set
- Stromkabel
Optionen
- Komfortable Software ST®Meter
- WL 20 Warnleuchtensatz
- GPIB Interface
Jetzt Hochspannungsprüfgeräte kaufen
Technische Daten |
|||||||||||||
| Modell | ST9201 | ST9201S | ST9201B | ST9201C | |||||||||
Ausgangsspannung |
|||||||||||||
| AC | Spannung | 0.05KV - 5KV | |||||||||||
| Frequenz | 50Hz, 60Hz auswählbar | ||||||||||||
| Ausgangsleistung | 150VA (5kV/30mA) | 100VA (5kV/20mA) | |||||||||||
| DC | Spannung | 0.05KV - 6KV | 0.5KV - 6KV | - | |||||||||
| Ausgangsleistung | 50VA (5kV/10mA) | 25VA (5kV/5mA) | - | ||||||||||
| Entladefunktion | Automatisch nach Ende des Tests | - | |||||||||||
| IR | Spannung | 50V-1000V | - | ||||||||||
| Ausgangsleistung | 10 VA (1000V/10mA) | - | |||||||||||
| Entladefunktion | Automatisch nach Ende des Tests | - | |||||||||||
| 8 Kanal Matrix | - | Ja | - | ||||||||||
Spannungsanzeige |
|||||||||||||
| Bereich | Spannungsbereich | 0.00kV – 6.00kV AC/DC | |||||||||||
| Genauigkeit | ±(1.0% vom Ablesewert +2V) | ||||||||||||
| Bereich | AC | 0.001mA – 30mA | 0.001mA – 20mA | ||||||||||
| DC | 0.1µA – 10mA | 0.1µA – 5mA | - | ||||||||||
| Genauigkeit | ±(1% vom Ablesewert +10digits) (nach Korrektur) | ||||||||||||
| ARC | AC | 1mA – 15mA | 1mA – 15mA | ||||||||||
| DC | 1mA – 10mA | 1mA – 5mA | |||||||||||
| Isolationswiderstandsanzeige | |||||||||||||
| Widerstandsmessbereich | 0.01MΩ– 9.99GΩ, (Strom: 10nA – 10mA) | - | |||||||||||
| Genauigkeit | ±(5% vom Ablesewert + 5digits) | - | |||||||||||
Parameter Einstellungen |
|||||||||||||
| Anstiegszeit Spannung | 0.1s - 999s | ||||||||||||
| Abfallzeit Spannung | 0.1s - 999s | ||||||||||||
| Wartezeit Spannung(DC) | 0.1s - 99.9s (nur bei DC) | ||||||||||||
| Testdauer | 0.3s - 999s | ||||||||||||
| Weitere Funktionen | Schnellentladung, Körperschutzfunktion, Handler, RS-232C, GPIB-Interface, USB Host für Speichersticks | ||||||||||||
Zubehör
- Effiziente Messung von Bauteilen und Elektrogeräten
- Einfache und intuitive Bedienung
- Modularer Aufbau: Integrieren Sie die Testmöglichkeiten, die Sie benötigen
- Hohe Flexibilität bei der Anwendung
- Auch zu Fremdgeräten kompatibel
- Warnleuchte inkl. Einbau der Schnittstelle am Hochspannungsprüfgerät
- Geräte: ST9200er Serie, ST9300er Serie
- Kabellänge: 1.5m
- Norm: EN 50191
- Leuchte: Rot/Grün
- Funktion: rd HV ON/gr HV OFF
- Hochspannungs- und Isolationsprüfgeräte
- Herstellerunabhängige Geräte wie z.B.: Sourcetronic, Block, Vitrek, ...
- Rückführbar auf nationale Normale (DAkkS, PTB)
- Reparatur und Justage auf Anfrage
- Kalibrierzertifikat in Anlehnung an ISO17025
- Gerätereinigung
- Kontaktiereinheit zum Anschluss einer Prüfpistole HVP06N zum ST9201
- 1x Schukosteckdose
- 1x Druckknopfschalter zur Schließung des Sicherheitskreises
- 1x Druckknopfschalter zum Start der Hochspannungsprüfung
- Spannung: 5 KVAC, 6 KVDC
- Ergonomisches Design
- Hochisolierender Spezialkunststoff
- Robuste 2-Leiter-Matrix
- Messstellen frei verschaltbar
- Prüfanschluss über Harting-Stecker
- Relaiseingänge: 2
- Relaisausgänge: 8, 16, 24, 48
- Durchgangsprüfungen
- Hochspannungsprüfungen
- Isolationswiderstandsprüfungen
- Stoßspannungsprüfungen
- Kundenspezifischer Prüfkäfig
- Optimal für alle Hochspannungs-Tester der 9200er Serie
- Größe (B/H/T):
Außen: 450 / 515 / 495 mm
Innen: 360 / 350 / 450 mm - PVC Design-Gehäuse
- Transparente Sichthaube
- Gedämpfte Gasfeder
- Sicherheitsschalter
- CE konform nach EN 50191
- Geräte: ST9201
- Spannung: 10.000 VAC
- Querschnitt: 4 mm²
- Für bis zu 200°C ausgelegt
- Länge: 1.50 m
- Robuster 19" Einbaurahmen
- Metall pulverbeschichtet
- Gerätebefestigung frontseitig
- Geräte: ST9201
- Farbe: RAL7035 lichtgrau
- Höhe: 4 HE
- Robuster 19" Einbaurahmen
- inkl. Schwerlastboden (max 25kg)
- Metall pulverbeschichtet
- Gerätebefestigung front- & rückseitig
- Geräte: ST9201
- Farbe: RAL7035 lichtgrau
- Höhe: 4 HE
- Geräte: Hochspannungsprüfgerät ST9201, ST9201B/BX, ST9201C/CX, ST9201S/SX
- Robuster Transport "Trolley"
- Aluminiumrahmen-Deckel aufstellbar
- Gerätefach mit punktuellem Schaumausbau
- Übersichtlich geordnete Zubehörfächer
- Höchste Transportsicherheit
- 2 mittlere Butterfly-Verschlüsse vorne
- 2 Feststell-Scharniere hinten
- 2 mittlere Klappgriffe
- Umbausatz des Hochspannungsprüfgerätes ST9201
- Anschlusskit auf der Rückseite
- Geräte: ST9201
- Spannung: 10.000 VAC
- Querschnitt: 4 mm²
- Für bis zu 200°C ausgelegt
- Länge: 8.50 m
- Kundenspezifischer Prüfkäfig
- Optimal für alle Hochspannungs-Tester der ST9200 Serie
- Größe (B/H/T):
Außen: 670 / 515 / 495 mm
Innen: 565 / 350 / 450 mm - PVC Design-Gehäuse
- Transparente Sichthaube
- Gedämpfte Gasfeder inkl. Endlagendämpfung
- Sicherheitsschalter (2-polig)
- CE konform nach EN 50191
- Ergonomische HV Prüfpistole
- Kabellänge: 2m
- Betriebsspannung 10 KVDC / 7 KVAC
- Flexibles Sicherheits-Anschluss-Kabel
- Widerstandsfähige Wolfram-Prüfspitze
- Geräte: ST9200er Serie, ST9300er Serie
- Kabellänge: 1.5m
- Norm: EN 50191
- Leuchte: Rot/Grün
- Funktion: rd HV ON/gr HV OFF
