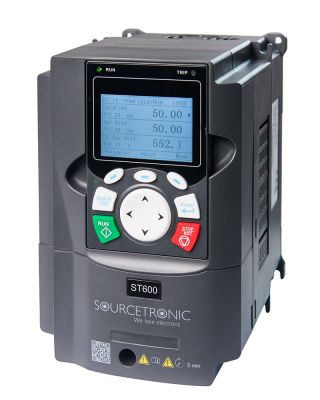

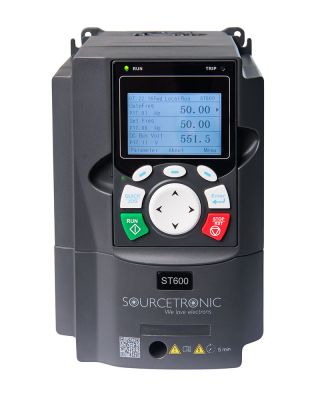

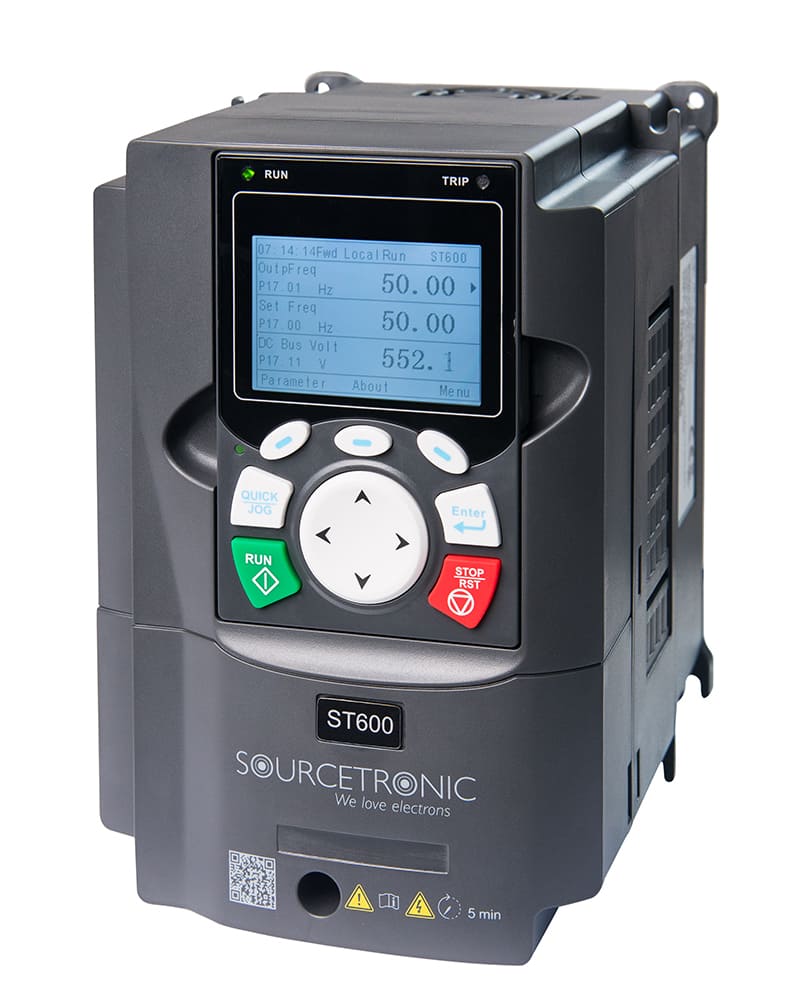

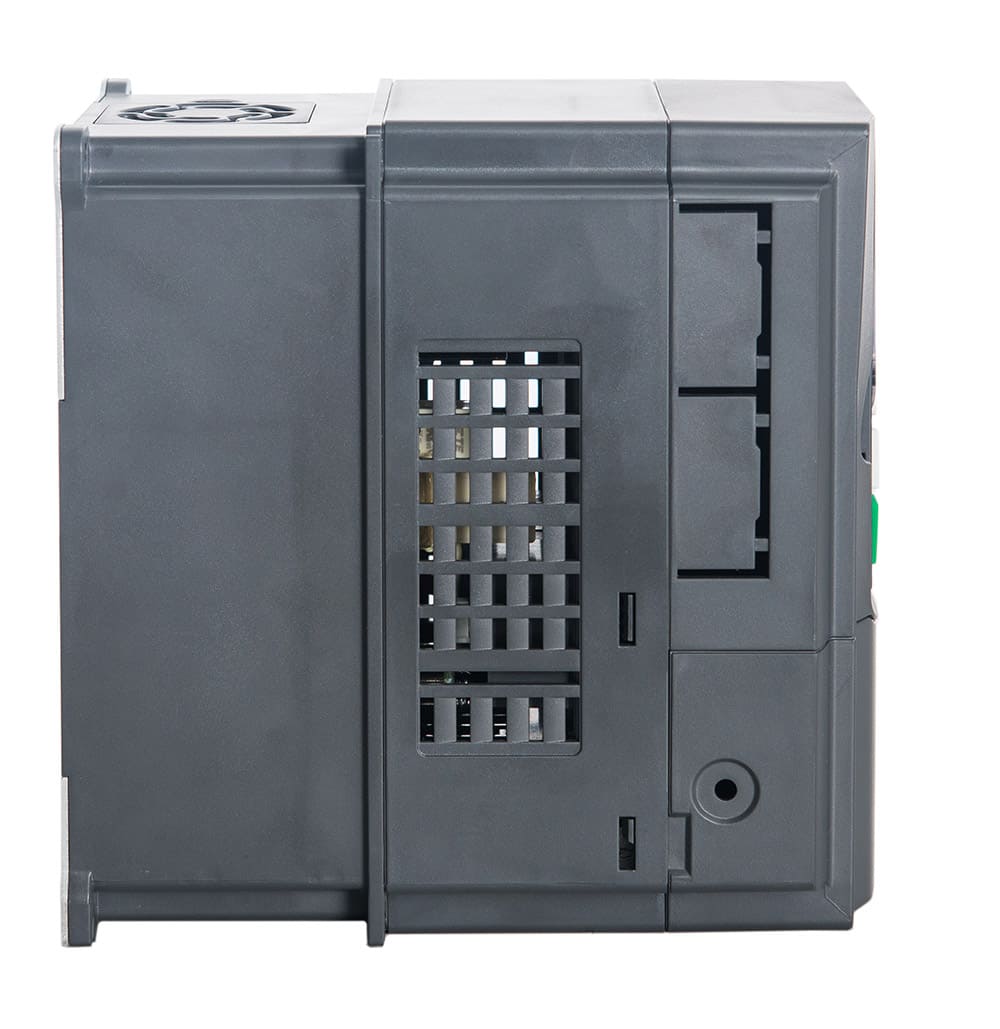

Frequenzumrichter ST600 1.5kW - 22kW 400V
Ab 259,00 €*
Sofort verfügbar
Details
+49 421 277 9999
Die drehzahlveränderbaren Antriebe von Sourcetronic decken in ihren unterschiedlichen Ausprägungen alle Anforderungen moderner industrieller Anwendungen zum Beispiel Motoren, Lüfter und Pumpen ab. Die leistungsstarken Frequenzumrichter der Linie ST600 zeichnen sich durch schnelle Montage, einfache Bedienung, Robustheit und Kosteneffizienz aus. Sie bieten alle erforderlichen Features für den breiten Einsatz.
Erfüllt die Ökodesign-Anforderung.
Highlights
- Eingangsfrequenzbereich: 50Hz / 60Hz ( ± 5%)
- Ausgangsfrequenzbereich: 0-400Hz
- Spannung: 380V (15%) - 440V (10%)
- Normgerechte Nothalt-Funktion nach SIL2 Level (STO)

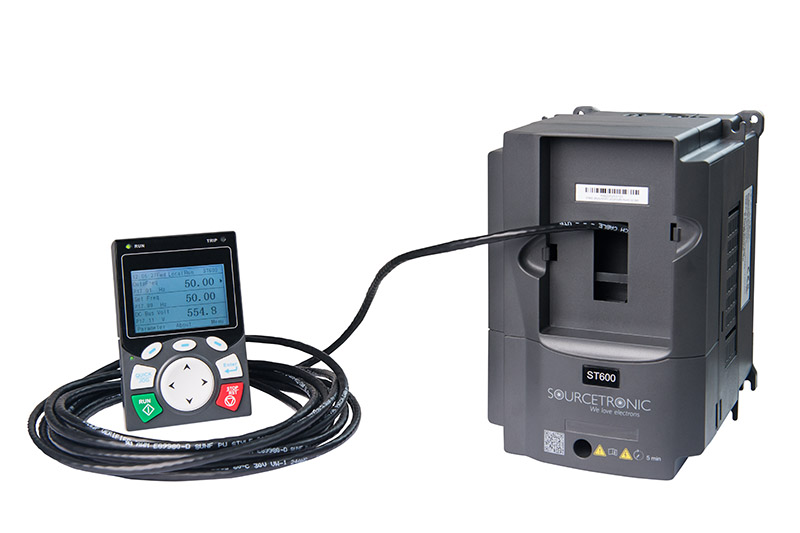

- Grafisches abnehmbares LCD Bedienfeld
- Erweiterbar mit WIFI, Bluetooth, ProfiNet & Profibus, CANopen, PG, SPS, IO
- Flexible digitale und analoge I/Os
- Integrierter EMV-Filter C3
- Erweiterte PID-Regelung
- Leichte intuitive Inbetriebnahme und kurze Installation
- Flexible Einstellung der Drehzahl mit Bedienfeldtasten
- Überlastfähigkeit: 1Min. 150% / 10 Sek. 180% / 1 Sek. 200%
- Auto-Schlupf-Kompensation
- RS485-Schnittstelle integriert (Steuerungsprotokoll Modbus-RTU-Standard)
- Deutsche interaktive Bedienungsanleitung

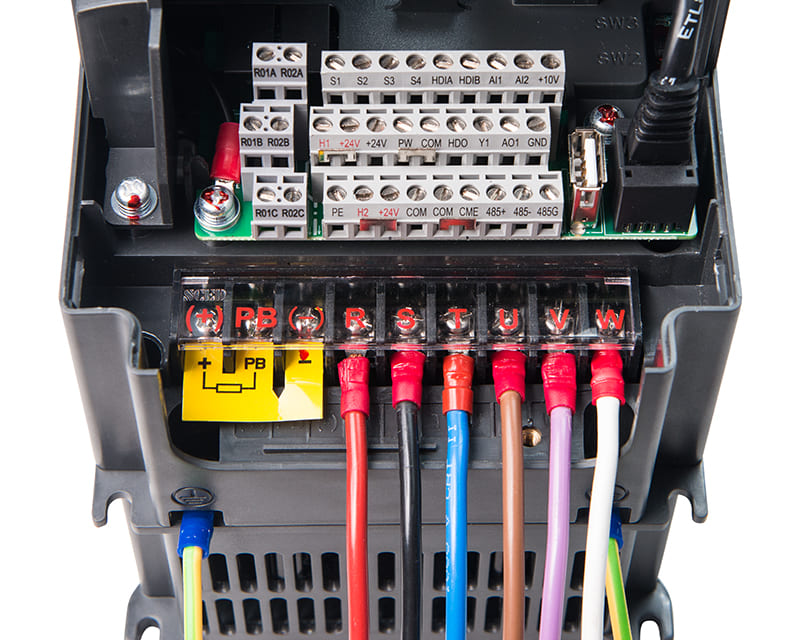

Eingänge
Digitale Eingänge |
|
| Programmierbare Digitaleingänge: | 6, davon 4x max. 1kHz (S1-S4), 2x max. 50kHz (HDIA, HDIB) mit 82 Eingangsfunktionen |
| Spannungsniveau: | 0 - 24VDC |
| Logik: | PNP / NPN Werkseinstellung: PNP (aktiv, wenn der Eingang mit +24V verbunden wird) |
| Maximale Spannung am Eingang: | 30VDC |
| Anzahl programmierbarer Pulseingänge: | 2 (HDIA, HDIB) |
| Maximale Eingangsfrequenz: | 50kHz, Tastverhältnis 30 bis 70% |
| Auflösung für Frequenzsteuerung: | 0,1% |
| H1, H2 | Redundante Eingänge zum Anschluss an +24V über Öffner für die Sicherheitsfunktion STO (sofortige Unterbrechung der Energiezufuhr zum Antrieb, wenn mindestens eine der Verbindungen zu +24V unterbrochen wird). In Werkseinstellung über Kurzschlussbrücken mit +24V verbunden (STO inaktiv). |
Analoge Eingänge |
|
| Anzahl analoger Eingänge: | 2 |
| Art der Eingänge: | AI 1: 0-10V / 0-20mA AI 2:-10 - +10V |
| Auflösung für Frequenzsteuerung | max. Frequenz * 0,05%, Toleranz ±0,5%@25°C |
Ausgänge
Ausgang (U,V,W) |
|
| Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG / Vektorsteuerung m. PG |
| Ausgangsspannung: | 0 - 100% der Netzversorgung |
| Ausgangsfrequenz: | 0 - 400Hz (Vektorsteuerung oder U/f - Steuerung) |
| Motornennspannung: | 400V |
| Rampenzeiten: | 0,0 - 3600,0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktion: | 150% für eine Minute 180% für 10 Sekunden 200% für 1 Sekunde |
| Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
| Programmierbare Ausgänge: | 2; 1 High-Speed-Ausgang, max. 50kHz, 1 Open-Collector-Ausgang, max. 1kHz 51 Ausgangsfunktionen |
| Spannungsniveau: | 24VDC, max. 30VDC, 50mA |
| Logik: | NPN (Ausgang wird aktiv gegen COM bzw. CME gezogen) |
| Minimale Ausgangsfrequenz: | 0Hz |
| Maximale Ausgangsfrequenz: | 50kHz |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Klemmennummer: | RO1A-1C und RO2A-2C: Schließer RO1B-1C und RO2B-2C: Öffner |
| Maximale Leistung AC: | 250VAC / 3A |
| Maximale Leistung DC: | 30VDC / 1A |
| Anzahl Funktionen: | 51 |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 1 |
| Spannungsbereich: | 0 - 10VDC max. 5mA |
| Strombereich: | 0 - 20mA max. Last 250Ohm |
| Anzahl Funktionen: | 32 |
Modbus |
|
| RS485 | Integriert |
Optional |
|
| Die optionale Erweiterungskarte IO501 fügt 4 digitale Eingänge S5-S8, 1 digitalen Ausgang Y2, 1 analogen Eingang AI3 (0-10V/0-20mA), 1 analogen Ausgang AO2 und zwei Relaisausgänge hinzu | |
Integriertes Schutz-Konzept
- Erdschlussschutz
- Über- und Unterspannungsschutz
- Überstromschutz
- Über- und Unterlastschutz
- Temperaturanzeige Gleichrichter und IGBT Endstufe
- Schutz gegen Übertemperatur
- Überspannungsvermeidung beim Bremsen
- Externes Stopp-Signal
- Safe Torque Off (STO)
- Stopp bei Abbruch der Kommunikation
- Erkennung von Auffälligkeiten im PID-Signal und PG-Fehler
- Eingang für Motortemperatur-Bimetallschalter/PTC
- Passwort-Schutz
- Auto-Selbsttest nach Wiedereinschalten
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldungen
- Tastensperre / Parameterübertragung
- Sprachen: DE, EN
- Fehlermeldungen:
- Fehlerart
- Ausgangs- und Busspannung
- Ausgangsstrom
- Soll- und Istfrequenz
- Umrichterklemmenstatus
- Temperatur
- Automatische Funktionen:
- Einmessung der Motordaten
- Spannungsnachregelung (AVR)
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenneingangs-
|
Nennausgangs-
|
Gehäuseabmes-
|
Gewicht [kg]netto / brutto |
| Für diese Angaben bitte oben die Leistung (kW) auswählen | |||||
Umgebung
- Temperaturbereich -10°C bis +40°C bei Nennlast
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit 90% RF - ohne Kondensation
- Bis 1000m ü. NN ohne Leistungsreduzierung einsetzbar
- Vibrationstest unter 5.9m/s²=0.6g
- Sicherheitstand nach IEC61800-5-1/2+A1
- Elektromagnetische Verträglichkeit nach IEC61800-3
- Schutzart: IP20 (EN 60529), Verschmutzungsgrad 2
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST600
- Ausführliche, deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 konfigurierbare Drehzahlstufen über Digitaleingänge wählbar
- 12 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- Stufenlos einstellbare Taktfrequenz: 1,2kHz-15,0kHz (PWM)
- "Open-Loop-Boost-Modus"
- DC-Bremsfunktion (Dauer, Stärke, Frequenz) & JOG-Steuerung
- Gleichzeitiges Regeln mehrerer Antriebe "Slave-Vector-Control"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
- Variable Drehzahl bei konstantem Drehmoment
- "Plug & Play"
Bremseinheiten und Bremswiderstände |
|
| Externe Bremseinheiten kommen in Anwendungen mit schweren Lasten und schnellen Lastwechseln am Motor zum Einsatz. Die Bremseinheit schützt dabei den Frequenzumrichter vor überschüssiger Energie im Zwischenkreis, die vom Motor zurückgespeist wird. Diese überschüssige Energie wird dann durch die an der Bremseinheit angeschlossenen Bremswiderstände in thermische Energie umgewandelt und an die Umwelt abgegeben. |
|
EMV - Filter und Drosseln |
|
| Als weiteres Zubehör sind für jede Leistungsklasse auch EMV-Filter und Entstördrosseln verfügbar. |
|
Bussysteme |
|
| Unterstützt viele gängige Bussysteme wie PROFINET, PROFIBUS sowie Modbus RTU |
|
Digitalisierung der Antriebstechnik - Bussysteme, Internet und Karten
Der Frequenzumrichter verfügt über eine Standard 485-Kommunikation und ist flexibel erweiterbar mit PG-Karte, SPS-Karte, IO-Karte, ProfiNet, Profibus, WIFI, Bluetooth, CANopen etc. Die PG-Karte verwendet digitale Filtertechnologien, um die elektromagnetische Kompabilität zu verbessern und einen stabilen Empfang des Encoedersignals über großen Entfernungen zu ermöglichen. Verglichen mit dem traditionellen Schema, ist die Leistung der Anti-Störungen verdoppelt. Mit 2 x HDI erreicht man eine hohe Geschwindigkeit, zudem wird der High-Speed-AB-Impuls als Eingangssignal unterstützt.
Vorbeugende Instandhaltung - Kontinuierliche Verbesserung Ihrer Produktion
Ihre elektromotorisch betriebene Anwendung erfordert eine zuverlässige Leistungsfähigkeit. Eine maximale Anlagenverfügbarkeit und Betriebssicherheit erfolgt durch maßgeschneiderte Services, wie z.B. die drahtlose Fehlersuche über Remotezugriff oder den Bluetooth-Zugang unter Verwendung der Smartphone APP. Die Parametersätze können schnell über den USB Port ausgelesen werden. Durch einen externen Uplink kann die Betriebskurve des Umrichters für Wartungszwecke und Analyse aufgezeichnet werden.
Nachhaltigkeit - Energieeffizienz und IE2-Klasse nach IEC 61800
Der weltweite Stromverbrauch in der Industrie entfällt bis zu 70% auf das Betreiben von Elektromotoren. Pumpen gehören zu den häufigsten Anwendungen und bieten das größte Einsparpotential. Frequenzumrichter können helfen, die Herausforderungen der Energiewende zu lösen. Denn bei halber Drehzahl wird nur ein Achtel der Energie benötigt. Es wird Sie interessieren, dass die Sourcetronic Frequenzumrichter bereits dei strengsten Anforderungen der Norm IEC 61800-9 für Energieeffizienz erfüllen und nach IE2 klassifiziert sind.
Zubehör
- Geräte: ST300 (Beta) / ST500 / ST600 Serie
- Übersichtliche Parameterstruktur
- Einfaches Ändern von Parametern
- Parameter können im PC gespeichert und über einen Drucker ausgedruckt werden
- Gespeicherte Parameter Dateien können als Backup wieder geladen werden
- Kommunikation über USB-RS485-Adapterkabel
- Geräte: ST600
- Abmessungen (B/H/T): 103/140/16.8 mm
- inkl. 2m Kabel
- Wetterbeständig und vibrationsfest
- Widerstand: 400 Ω
- Nennleistung: 300 W (dauerhafte Bremsleistung bei entsprechender Wärmeabfuhr)
- Betriebsspannungsbereich: bis 400 V
- Einfache Installation
- IP20 Schutzart
- Nennstrom: 7 A (Nennstrom muss größer sein, als der Eingangsstrom beim Frequenzumrichter)
- Spannung: 400 V
- Kategorie: C2
- Reduziert Spannungsspitzen
- Vermindert Störausstrahlung
- Telefonische Beratung
- Auslegung und Inbetriebnahme
- Individuelle Parametrierung
- Programmbetrieb
- Parameterliste
- Installation und Inbetriebnahme
- Konfiguration und Parametrierung
- Schaltschrankbau
- Elektrifizierung von ganzen Baustellen
- Austausch von Frequenzumrichtern
- Normenkonforme Dokumentation
- Einweisung des Bedienpersonals
- Frequenzumrichter Schnell Service
- Einbau, Inbetriebnahme, Probebetrieb
- Einweisung des Betreiberpersonals
- Identifizierung von Fehlerursachen
- Reduzierung Folge- und Wiederholungsfehlern
- Wartung, Instandhaltung und Retrofit von Anlagen
- Lifecycle Management Antriebstechnik
- "Rund um die Uhr Service": 24/7 Monitoring-Service von Anlagen
- Beratung und Auslegung Antriebstechnik
- Projektierung Elektrotechnik Engineering
- E-Konstruktion ePlan P8
- Programmierung/Visualisierung (SPS/HMI/JAVA)
- Überwachung-, Steuerungs- und Regelsysteme
- Sensor-Beratung
- Bearbeitung von Ausschreibungen mit Schwerpunkt Antriebstechnik, Automatisierung, Pumpensteuerungen
- Ermittlung von Energieeinsparungspotentialen
- Planung, Bau, Lieferung und Installation von Steuerungsanlagen
- Kompatibel mit Frequenzumrichtern der ST600 Serie
- Kompatibel mit PLC Siemens S7-1200 oder S7-1500 mit TIA Portal V15
- Der Anschluss der Profinet-Karte erfolgt über zwei RJ45-Buchsen
- Kompatibel mit ST600 Frequenzumrichter Serie
- Empfohlen bei Verwendung von Kommunikationskarten
- Ermöglicht die Kommunikation mit dem Umrichter auch bei ausgefallener Netzversorgung
- Kompatibel mit ST600 Frequenzumrichter Serie
- PROFIBUS standard: DP
- Anschluss über Sub-D-9 Buchse
- Übertragungsrate: 9.6kbit/s bis 12Mbit/s
- Bis zu 32 Teilnehmer (ohne repeater) und 127 Teilnehmer (mit repeater) in einem Segment des Netzwerkes
- 24V-power supply card SPS501-24 als Ergänzung empfohlen
- Kompatibel mit ST600 Frequenzumrichter Serie
- Hochauflösendes grafisches LCD Bedienfeld
- Anschluss über RJ45
- Kompatibel mit Frequenzumrichter-Serie ST600
- Für ABZ-Inkrementalgeber mit Differential-, Push/Pull- oder OC-Ausgang
- Spannung: 5/12VDC umschaltbar über SW1
- 5V Differential-Frequenzteiler-Ausgang, konfigurierbar von 1:1-2255
- Intuitive Installation dank Plug and Play: Einfach einstecken und loslegen
- Kompatibel mit Frequenzumrichter-Serie ST600
- Für ABZ-Inkrementalgeber mit Differential-, Push/Pull- oder OC-Ausgang
- Spannung: 24V
- 5V Differential-Frequenzteiler-Ausgang, konfigurierbar von 1:1-2255
- Intuitive Installation dank Plug and Play: Einfach einstecken und loslegen
- Kompatibel mit Frequenzumrichter-Serie ST600
- Sinusgeber mit/ohne C/D-Signale
- Spannung: 5VDC
- Einfache Installation dank Plug and Play
- Kompatibel mit Frequenzumrichter-Serie ST600
- PG-Karte für bürstenlose Resolver
- Erregungsspannung 7 VRMS, Frequenz 10kHz
- Empfohlenes Übertragungsverhältnis: 0,5
- Ausgangsspannung Resolver 1±0.2Vpp
- 5V Differential-Frequenzteiler-Ausgang ABZ, konfigurierbar von 1:1-2255
- Intuitive Installation dank Plug and Play: Einfach einstecken und loslegen
- Kompatibel mit ST600
- 4 digitale Eingänge
- 1 digitaler Ausgang
- 2 Relais mit jeweils einem Schließer
- 1 Anschluss für einen PT100-Temperatursensor
- 1 Anschluss für einen PT1000-Temperatursensor
- Kompatibel mit ST600
- 4 digitale Eingänge
- 1 digitaler Ausgang
- 1 analoger Eingang
- 1 analoger Ausgang
- 1 Relais mit Wechsler
- 1 Relais mit einem Schließer
