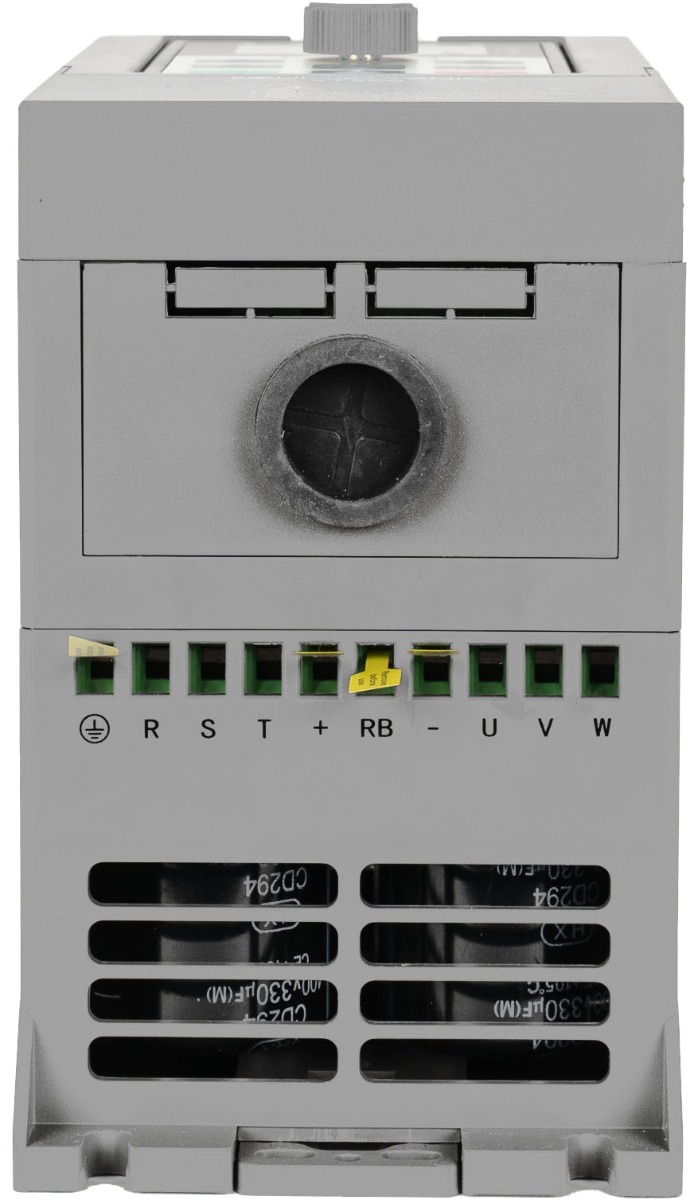

Frequenzumrichter ST500 2.2KW 400V
Produktnummer:
62865
EAN:
4260409228047
239,00 €*
Auf Lager
Produktinformationen "Frequenzumrichter ST500 2.2KW 400V"
Erfüllt die Ökodesign-Anforderung.
Bluetooth-Bundle erhätlich: Komfortables Steuern des Umrichters mit der App.
Unterstützt gängige Bussysteme.
Highlights
- Leistung: 2.2KW
- Eingangsstrom: 5.8 A
- Ausgangsstrom: 5.1 A
- Eingangsfrequenzbereich: 50Hz / 60Hz ( ± 5%)
- Spannung: 380V(-15%) – 440V(+10%)
- Flexible digitale und analoge I/Os
- Abnehmbares Bedienteil
- Erweiterte PID-Regelung
- Leichte intuitive Inbetriebnahme und kurze Installation
- Montage auf Tragschiene möglich
- Flexible Einstellung der Drehzahl mit Potentiometer
- Überlastfähigkeit: 1Min. 150% / 2 Sek. 180%
- Auto-Schlupf-Kompensation
- Integrierter Bremschopper
- RS485-Schnittstelle integriert (Steuerungsprotokoll Modbus-RTU-Standard)
- Deutsche interaktive Bedienungsanleitung
- Illustrierte Schnellstart-Anleitung (Quickstart-Guide)
Eingänge
Digitale Eingänge |
|
| Programmierbare Digitaleingänge: | 8 |
| Spannungsniveau: | 0 - 24VDC |
| Logik: | PNP / NPN |
| Maximale Spannung am Eingang: | 30VDC |
| Anzahl programmierbarer Pulseingänge: | 1 |
| Maximale Eingangsfrequenz: | 100kHz |
| Auflösung für Frequenzsteuerung: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Analoge Eingänge |
|
| Anzahl analoger Eingänge: | 3 |
| Art der Eingänge: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA oder PT100 |
| Auflösung für Frequenzsteuerung | max. Frequenz * 0,1% |
Ausgänge
Ausgang (U,V,W) |
|
| Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG / Vektorsteuerung m. PG |
| Ausgangsspannung: | 0 - 100% der Netzversorgung |
| Ausgangsfrequenz: | 0 - 300Hz (Vektorsteuerung) 0 - 3200Hz (U/f - Steuerung) |
| Motornennspannung: | 400V |
| Rampenzeiten: | 0,0 - 6500,0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktion: | 150% für eine Minute 180% für 2 Sekunden |
| Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
| Programmierbare Ausgänge: | 2 |
| Spannungsniveau: | 24VDC |
| Logik: | NPN |
| Minimale Ausgangsfrequenz: | 0Hz |
| Maximale Ausgangsfrequenz: | 100kHz |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Klemmennummer: | TA1/2 / TC1/2 (Schließer) TB1 / TC1 (Öffner) |
| Maximale Leistung AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
| Maximale Leistung DC: | 30VDC / 1A |
| Anzahl Funktionen: | 39 |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Spannungsbereich: | 0 - 10VDC max. 5mA |
| Strombereich: | 0 - 20mA max. Last 250Ohm |
| Anzahl Funktionen: | 16 |
Modbus |
|
| RS485 | Integriert |
Integriertes Schutz-Konzept
- 100 % Erdschlussschutz
- Über- und Unterspannungsschutz
- Über- und Unterstromschutz
- IGBT Temperaturanzeige
- Schutz gegen Übertemperatur
- Überspannungsblocker
- Externes Stopp-Signal
- Stopp bei Abbruch der Kommunikation
- Auffälligkeiten im PID-Signal und PG Fehler
- Temperaturanzeige „Power-Modul“ und IGBT Endstufe
- Kühlart je nach Leistung (Lüfterkühlung, temperaturgesteuert)
- Passwort-Schutz
- Auto-Selbsttest nach Wiedereinschalten
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldungen
- Tastensperre / Parameterübertragung
- Fehlermeldungen:
- Zeit
- Art
- Spannung
- Strom
- Frequenz
- Umrichterstatus
- Automatische Funktionen:
- Erkennung der Motordaten
- Spannungsregulierung (AVR)
- Nullspannungsschalter
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenn-
|
Nenn-
|
Gehäuseabmessungen(W x H x D / W x H1 x D1) [mm] |
Installationsabmessungen(A x B x E x d) [mm] E: Hutschienenposition |
Gewicht [kg]netto / brutto |
| 3-phasig 400V | 2.2 | 5.8 | 5.1 |
90 x 163 x 146 / 90 x 185 x 154 |
65 x 174 x 72.5 x 5 | 1/1.6 |
Umgebung
- Temperaturbereich -10°C bis +40°C
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit 90% RF - ohne Kondensation
- Bis 1000m über Meeresspiegel einsetzbar
- Vibrationstest unter 5.9m/s²=0.6g
- Sicherheitstand nach EN 61800-5-1:2007
- Elektromagnetische Verträglichkeit nach EN 61800-3:2004+A1:2012
- Schutzart: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST500
- Deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 Fest-Drehzahlen über Schalteingänge wählbar
- 10 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- Stufenlos einstellbare Taktfrequenz: 0.5kHz-16kHz (PWM)
- "Open-Loop-Boost-Modus"
- DC Bremsfunktion (Dauer, Stärke, Frequenz) & JOG-Steuerung
- Gleichzeitiges Regeln mehrerer Antriebe "Slave-Vector-Control"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
- Variable Drehzahl bei konstantem Drehmoment
- "Plug & Play":
IE2 Konformität
- (1) Leistungsverluste in %: Siehe "ST500 IE2 Informationen"
- (2) Effizienzniveau: "IE2" gemäß Abschnitt 4 der "Ökodesign-Anforderungen an Elektromotoren und Drehzahlregelungen"
- (3) Hersteller: Sourcetronic GmbH, HRB 26045, Fahrenheitstr. 1, 28359 Bremen
- (4) Modell: ST500 G3 (400V)
- (5) Ausgangsleistung: Siehe "ST500 IE2 Informationen"
- (6) Indikative Nennausgangsleistung: Siehe "Highlights"
- (7) Nennausgangsstrom: Siehe "Highlights"
- (8) Max. Betriebstemperatur: 40 °C ohne Leistungseinbußen
- (9) Nenneingangsfrequenz (Hz): 50Hz / 60Hz
- (10) Nenneingangsspannung: 380V(-15%) – 440V(+10%)
- (11) Nicht zutreffend
