Frequenzumrichter ST500 0.75KW - 22KW 500V
Produktnummer:
63024
EAN:
4260409229358
Ab 191,12 €*
Ware im Zulauf
Produktinformationen "Frequenzumrichter ST500 0.75KW - 22KW 500V"
Die drehzahlveränderbaren Antriebe von Sourcetronic decken in ihren unterschiedlichen Ausprägungen alle Anforderungen moderner industrieller Anwendungen zum Beispiel Motoren, Lüfter und Pumpen ab. Die Frequenzumrichter der Linie ST500 zeichnen sich durch schnelle Montage, einfache Bedienung, Robustheit Kosteneffizienz aus. Sie bieten alle erforderlichen Features für den breiten Einsatz.
Highlights

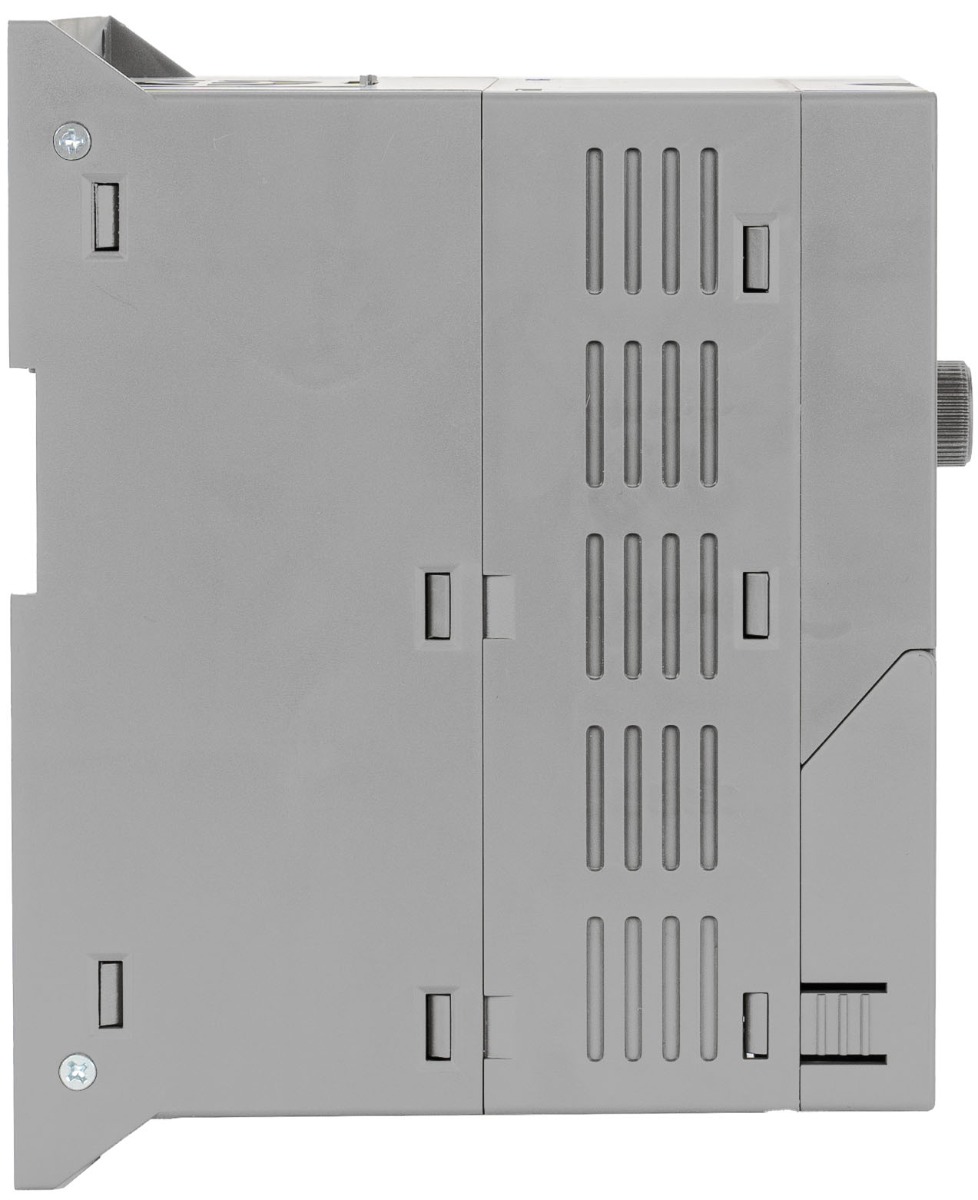

- "Side-by-Side"- Montage: Geringer Platzbedarf, einfache Montage auf engstem Raum, z.B. Einsatz in kleinen Schaltschränken, maschinennah

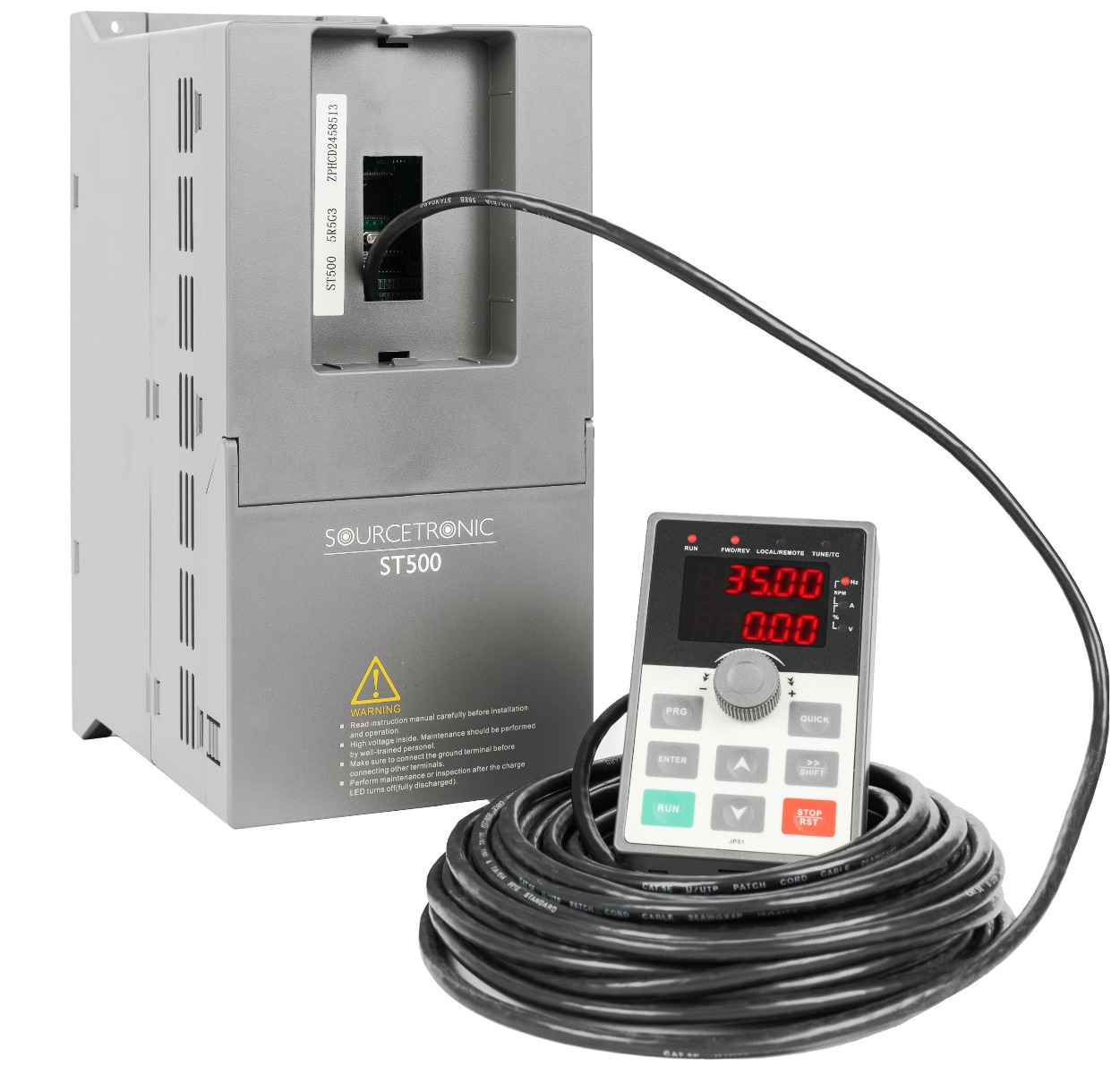

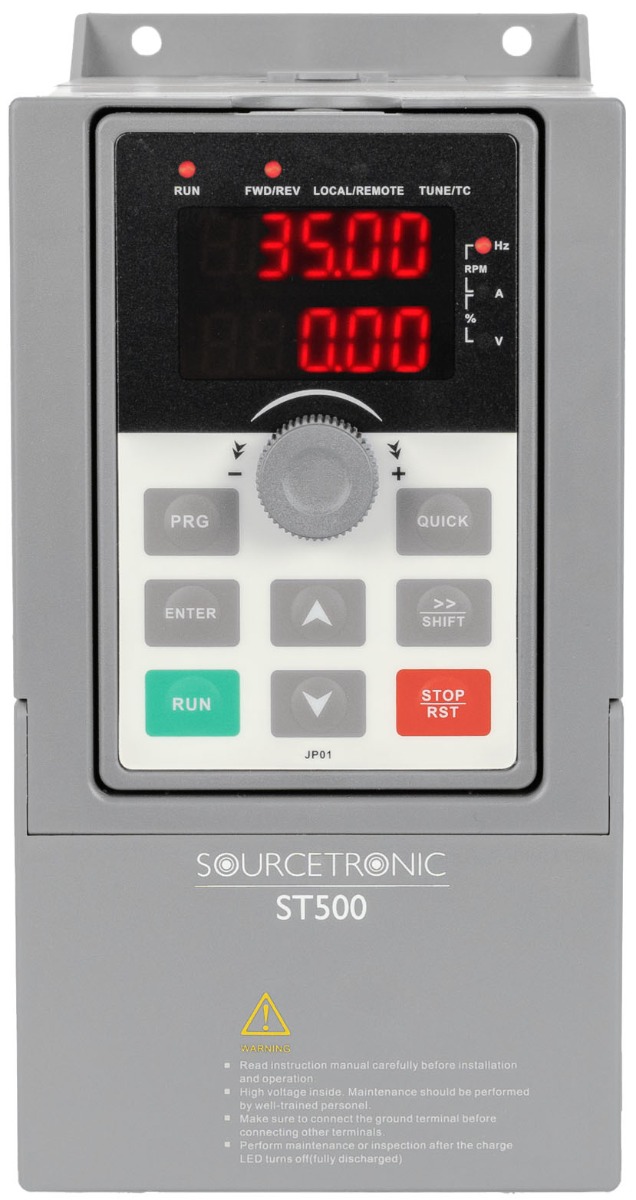

- Abnehmbares Bedienpanel mit Doppeldisplay: wichtige Antriebsparameter auf einem Blick, z.B. Strom und Frequenz, komplette Bedienung und Parametrierung, Verbindung zwischen Bedienteil und Umrichter mit handelsüblichen LAN-Kabel
- Erstklassiger technischer Support durch Fachexperten und
ausführliche Deutsche Bedienungsanleitung, sowie hilfreiche FAQs - Plug & Play - Kurze Inbetriebnahmezeit, ohne weiteren technischen Support schnell und sicher einsetzbar
- Einfache Bedienbarkeit während der Inbetriebnahme und im laufenden Betrieb,
hohe Servicefreundlichkeit und einfache Wartung - EMV-Filter-Kategorie C3 integriert, höherer Level einfach über externe Filter möglich
- Erhöhte Robustheit des Antriebs in schwierigen Umgebungsbedingungen durch weiten Spannungsbereich, fortschrittliches Kühlkonzept und beschichtete Platinen
- EPLAN Makros zum Download verfügbar
- Intuitive Serieninbetriebnahme, Parametereinstellungen können über das Bedienpanel
einfach von einem Gerät zu einem anderen übertragen werden - Komfortable Anbindung an eine externe Steuerung, Modbus RTU integriert, mit zusätzlichen
Adapterkarten auch mit PROFIBUS DP oder CANopen - Bereits eingebaute Bremseinheit - Ein Bremswiderstand kann direkt angeschlossen werden,
die Energie aus der Widerstandsbremsung wird in Wärme umgesetzt - Betrieb auch bei stark schwankender Netzspannung möglich, Bremsen mit Rekuperation
ermöglicht ununterbrochenen Betrieb bei kurzzeitigem Spannungsabfall - Betriebs- und Umgebungstemperaturen von -10 °C bis +40 °C (max. +50 °C mit Derating)
- Flexible digitale und analoge I/Os
- Erweiterte PID-Regelung
- Flexible Einstellung der Drehzahl mit Potentiometer
- Auto-Schlupf-Kompensation
- Integrierter Bremsschopper
- RS485-Schnittstelle integriert (Steuerungsprotokoll Modbus-RTU-Standard)
|

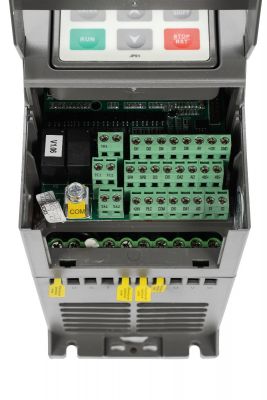

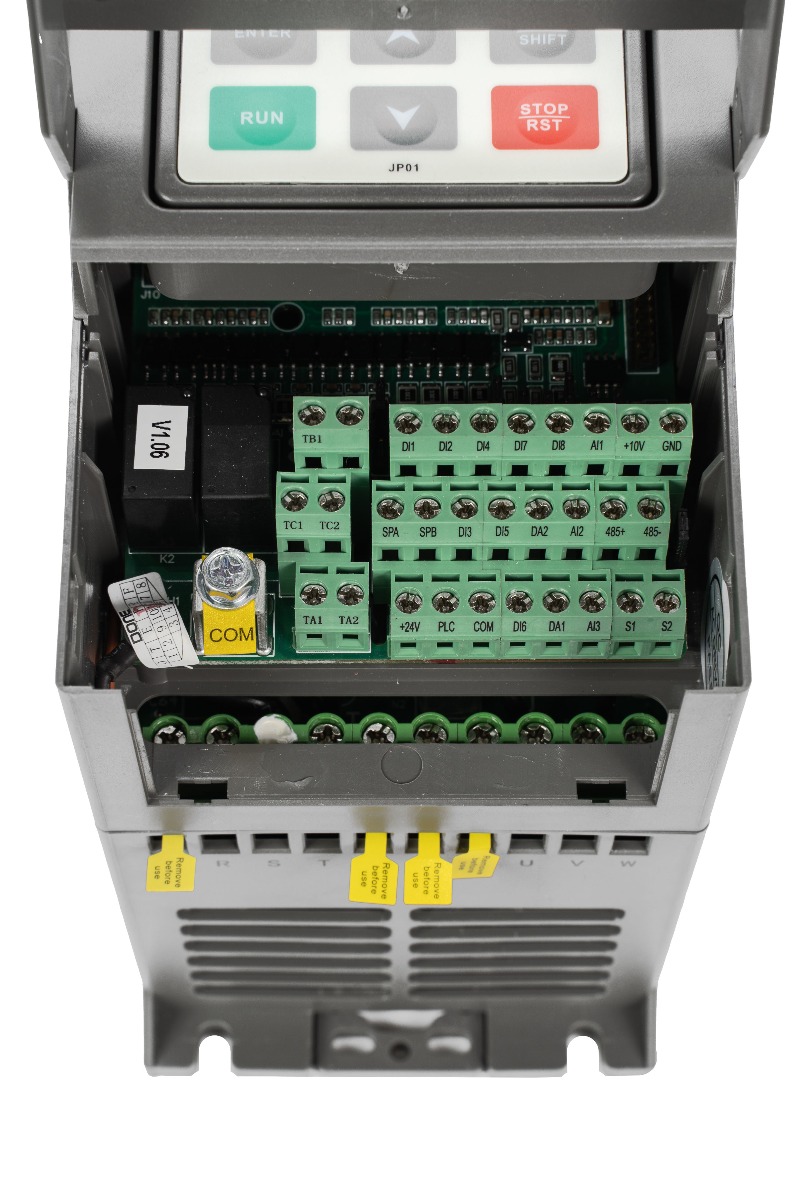

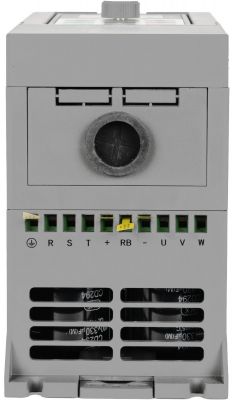

Einfach Klemmen verdrahten
|

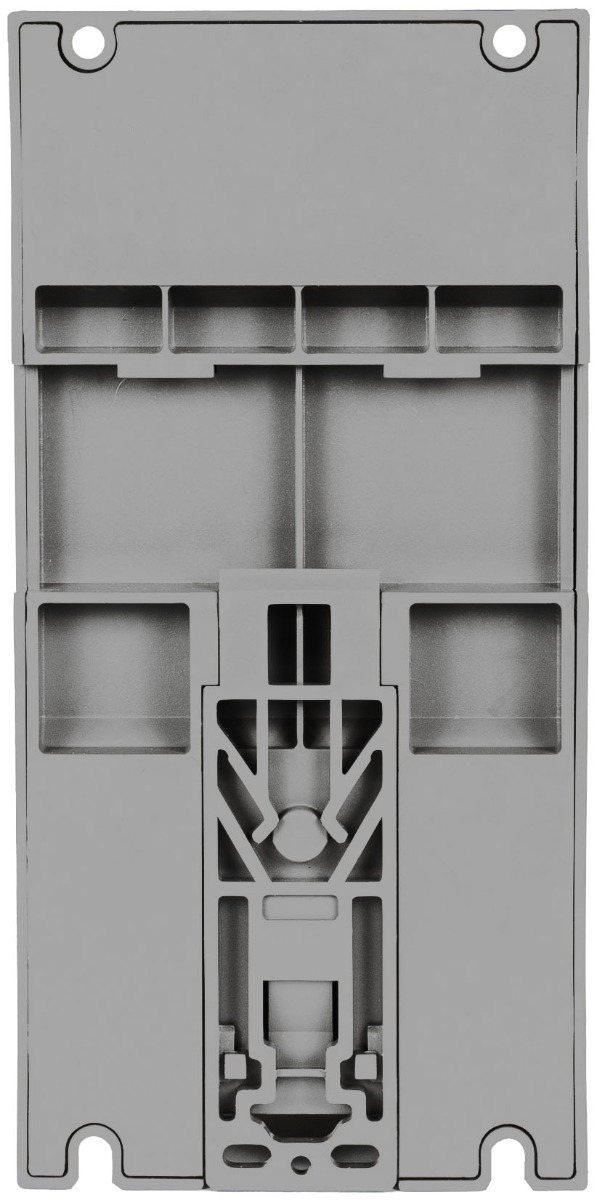

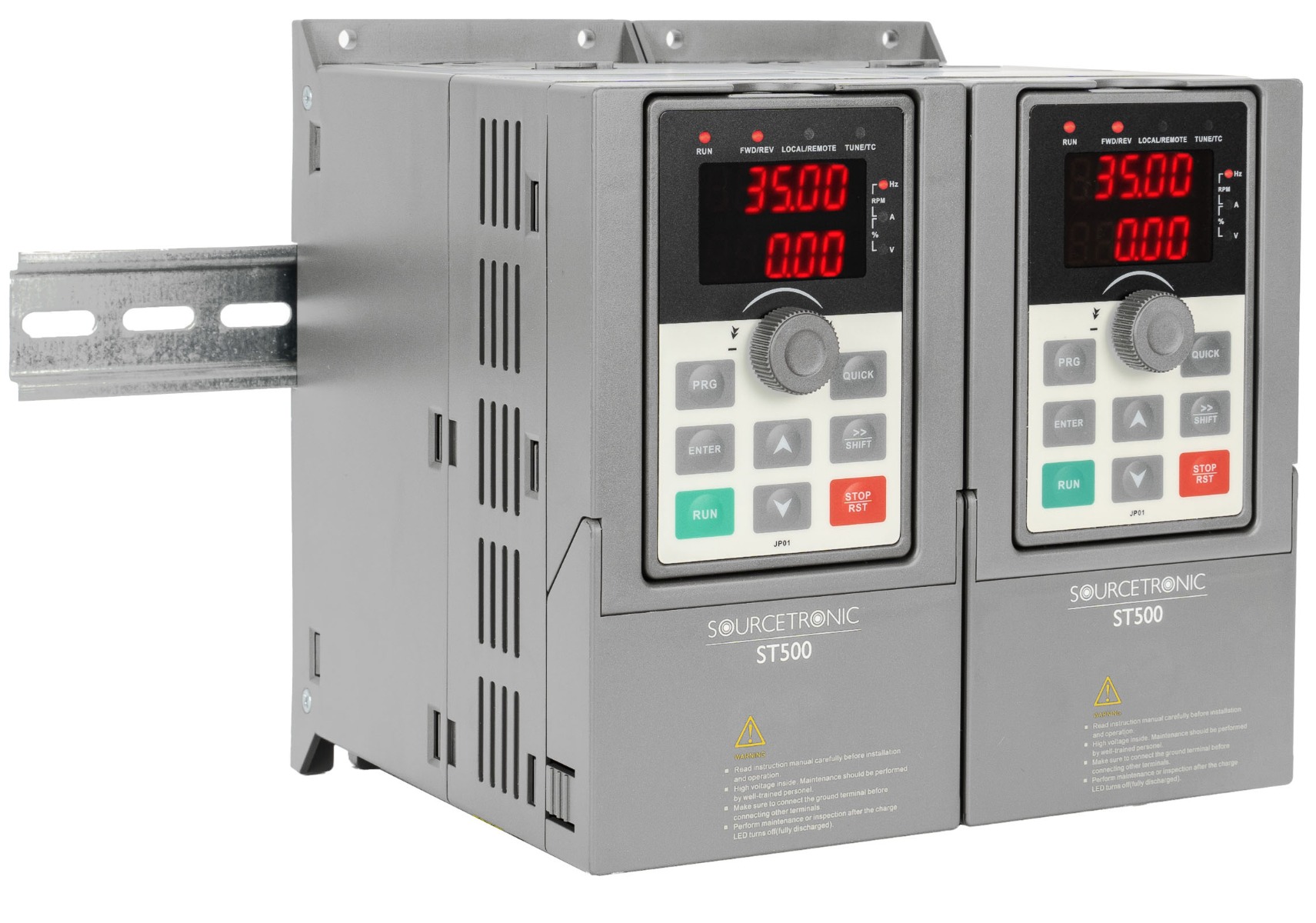

Schnelle und einfache Montage Die Montage kann entweder über Standard DIN 35 Tragschiene erfolgen, oder das Gerät wird z.B. direkt an einer Montageplatte oder Wand, etc. festgeschraubt. |
|

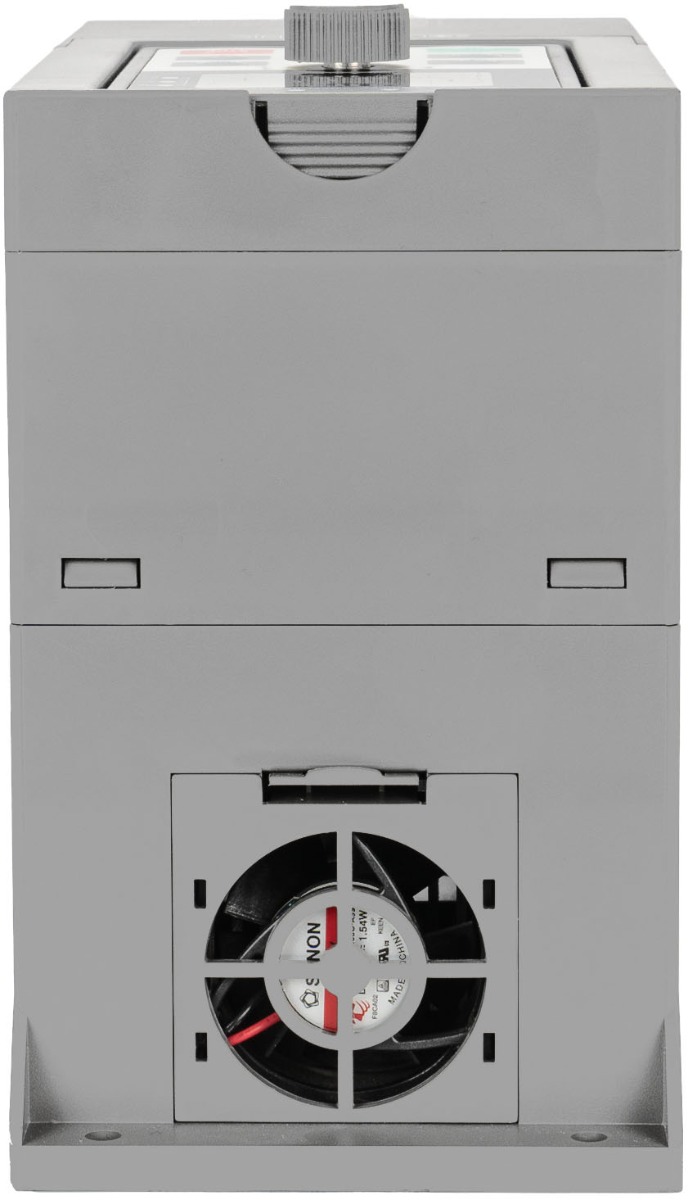

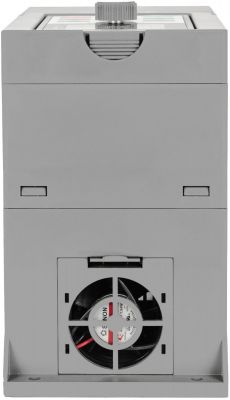

Schutz gegen Überhitzung Ein optimiertes Kühldesign sorgt dafür dass die Elektronik immer gut gekühlt wird - trotz der sehr kompakten Baugröße. |
Schnelle und einfache Planung Laden Sie sich einfach die passende Eplan P8 Makro Dateien auf der Hersteller Seite herunter und die Planung ist schnell und einfach erledigt. |
|
|
Technische Daten Eingang
|
|
Technische Daten Ausgang
|
|
|
|
Integriertes Schutz-Konzept Schutz gegen:
|
Eingänge
Digitale Eingänge |
|
| Programmierbare Digitaleingänge: | 8 |
| Spannungsniveau: | 0 - 24VDC |
| Logik: | PNP / NPN |
| Maximale Spannung am Eingang: | 30VDC |
| Anzahl programmierbarer Pulseingänge: | 1 |
| Maximale Eingangsfrequenz: | 100kHz |
| Auflösung für Frequenzsteuerung: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Analoge Eingänge |
|
| Anzahl analoger Eingänge: | 3 |
| Art der Eingänge: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA oder PT100 |
| Auflösung für Frequenzstrg. | max. Frequenz * 0,1% |
Ausgänge
Ausgang (U,V,W) |
|
| Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG / Vektorsteuerung m. PG |
| Ausgangsspannung: | 0 - 100% der Netzversorgung |
| Ausgangsfrequenz: | 0 - 300Hz (Vektorsteuerung) 0 - 3200Hz (U/f - Steuerung) |
| Motornennspannung: | 500V |
| Rampenzeiten: | 0,0 - 6500,0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktion: | 150% für eine Minute 180% für 2 Sekunden |
| Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
| Programmierbare Ausgänge: | 2 |
| Spannungsniveau: | 24VDC |
| Logik: | NPN |
| Minimale Ausgangsfrequenz: | 0Hz |
| Maximale Ausgangsfrequenz: | 100kHz |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Klemmennummer: | TA1/2 / TC1/2 (schließen) TB1 / TC1 (öffnen) |
| Maximale Leistung AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
| Maximale Leistung DC: | 30VDC / 1A |
| Anzahl Funktionen: | 39 |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 2 |
| Spannungsbereich: | 0 - 10VDC max. 5mA |
| Strombereich: | 0 - 20mA max. Last 250Ohm |
| Anzahl Funktionen: | 16 |
Modbus |
|
| RS485 | Integriert |
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldungen
- Tastensperre / Parameterübertragung
- Fehlermeldungen:
- Zeit
- Art
- Spannung
- Strom
- Frequenz
- Umrichterstatus
- Automatische Funktionen:
- Erkennung der Motordaten
- Spannungsregulierung (AVR)
- Nullspannungsschalter
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenn-
|
Nenn-
|
Gehäuseabmessungen(W x H x D / W x H1 x D1) [mm] |
Installationsabmessungen(A x B x d) [mm] |
Gewicht [kg]netto / brutto |
| 3-phasig 500V | Leistung auswählen für Details | |||||
Umgebung
- Temperaturbereich -10°C bis +40°C
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit 90% RF - ohne Kondensation
- Bis 1000m über Meeresspiegel einsetzbar
- Vibrationstest unter 5.9m/s²=0.6g
- Sicherheitstand nach IEC61800-5
- Elektromagnetische Verträglichkeit nach IEC61800-3
- Schutzart: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST500
- Deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 Fest-Drehzahlen über Schalteingänge wählbar
- 10 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- Stufenlos einstellbare Taktfrequenz: 0.5kHz-16kHz (PWM)
- "Open-Loop-Boost-Modus"
- DC Bremsfunktion (Dauer, Stärke, Frequenz) & JOG-Steuerung
- Gleichzeitiges Regeln mehrerer Antriebe "Slave-Vector-Control"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
- Variable Drehzahl bei konstantem Drehmoment
Zubehör
Bremseinheiten und Bremswiderstände |
|
| Externe Bremseinheiten kommen in Anwendungen mit schweren Lasten und schnellen Lastwechseln am Motor zum Einsatz. Die Bremseinheit schützt dabei den Frequenzumrichter vor überschüssiger Energie im Zwischenkreis, die vom Motor zurückgespeist wird. Diese überschüssige Energie wird dann durch die an der Bremseinheit angeschlossenen Bremswiderstände in thermische Energie umgewandelt und an die Umwelt abgegeben. | |
EMV - Filter und Drosseln |
|
| Als weiteres Zubehör sind für jede Leistungsklasse auch EMV-Filter und Entstördrosseln verfügbar. | |
Bluetooth Software Bundle |
|
| Mit der benutzerfreundlichen ST®APP Smartphone App lassen sich die Frequenzumrichter einfach über Bluetooth dezentral überwachen und einstellen | |
Bussysteme |
|
| Unterstützt viele gängige Bussysteme wie PROFINET, PROFIBUS sowie Modbus RTU |
