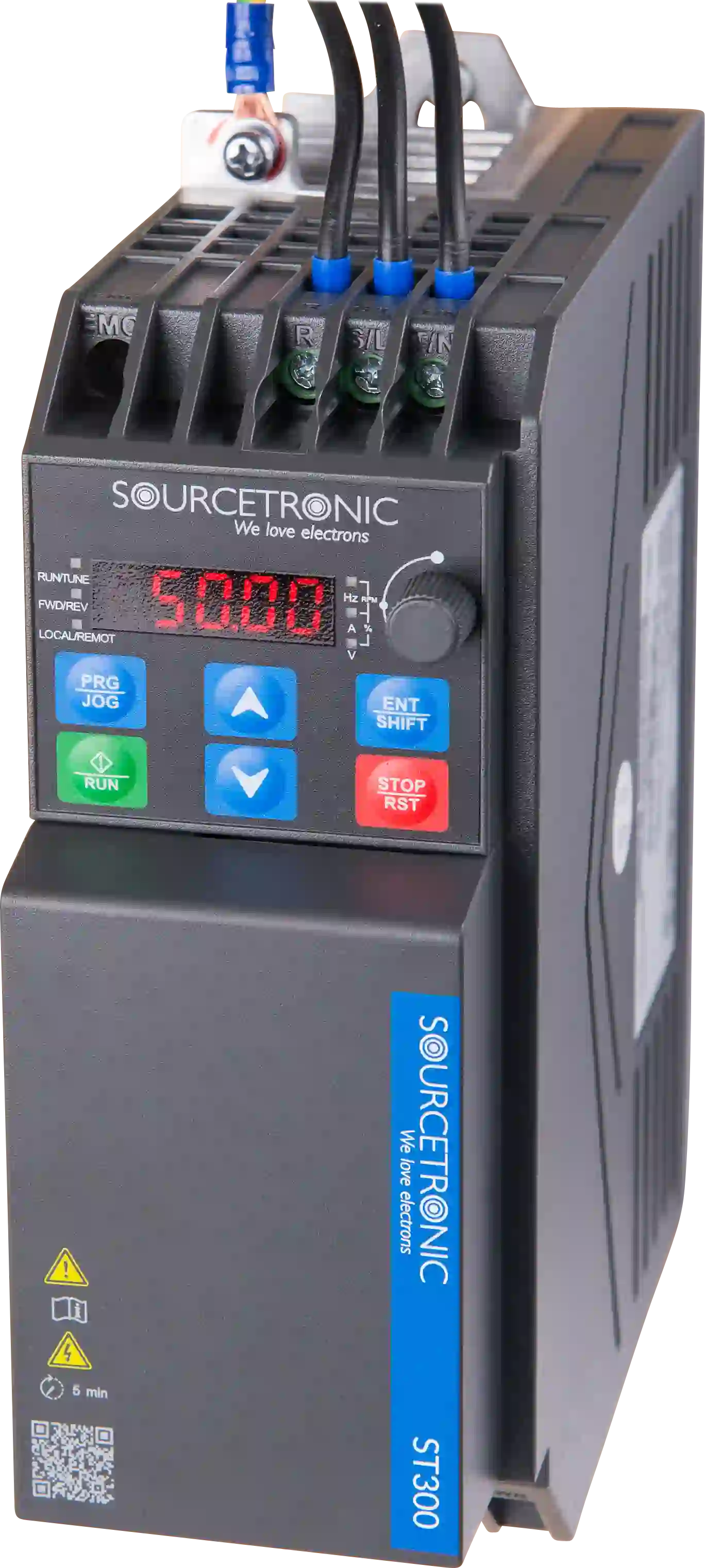

Frequenzumrichter ST300 0.75KW - 2.2KW 230V
Produktnummer:
64366
EAN:
4260689523573
Ab 154,90 €*
Auf Lager
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken
Produktinformationen "Frequenzumrichter ST300 0.75KW - 2.2KW 230V"
Highlights
- Eingangsfrequenzbereich: 50 Hz / 60 Hz ( ± 5%)
- Ausgangsfrequenzbereich: 0 Hz - 599 Hz
- Spannung: 200 V(-15%) – 240 V(+10%)

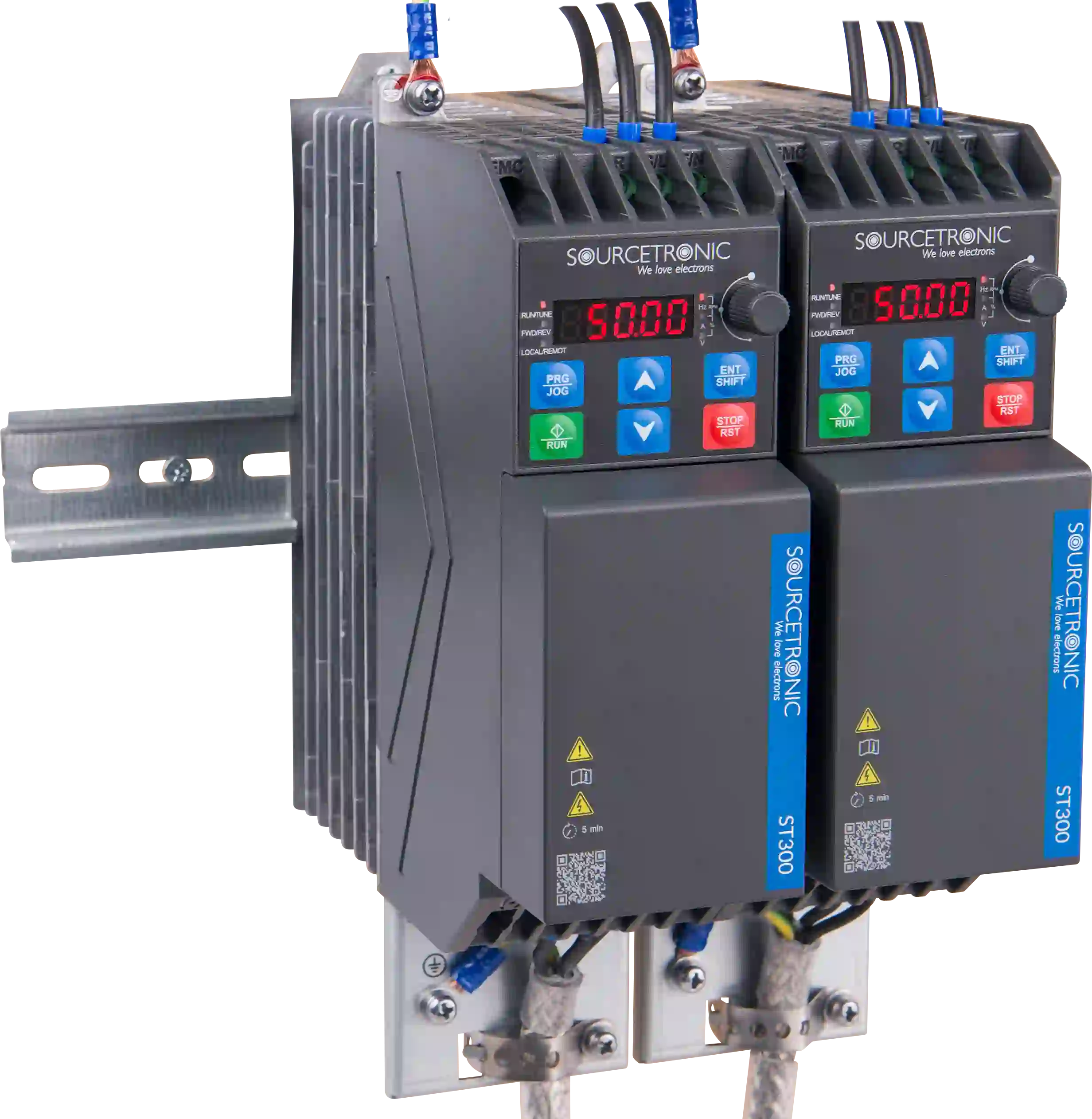

- “Side-by-side” Montage: Geringer Platzbedarf durch kompakte Bauweise, einfache Montage auf engstem Raum
- Einspeisung von oben: Durch die Einspeisung von oben kann der Frequenzumrichter optimal in einen Schaltschrank integriert werden
- Push-in-Klemmen: Bei den Klemmen der Steuerverdrahtung handelt es sich um Push-in-Klemmen, was einen einfachen Anschluss ermöglicht

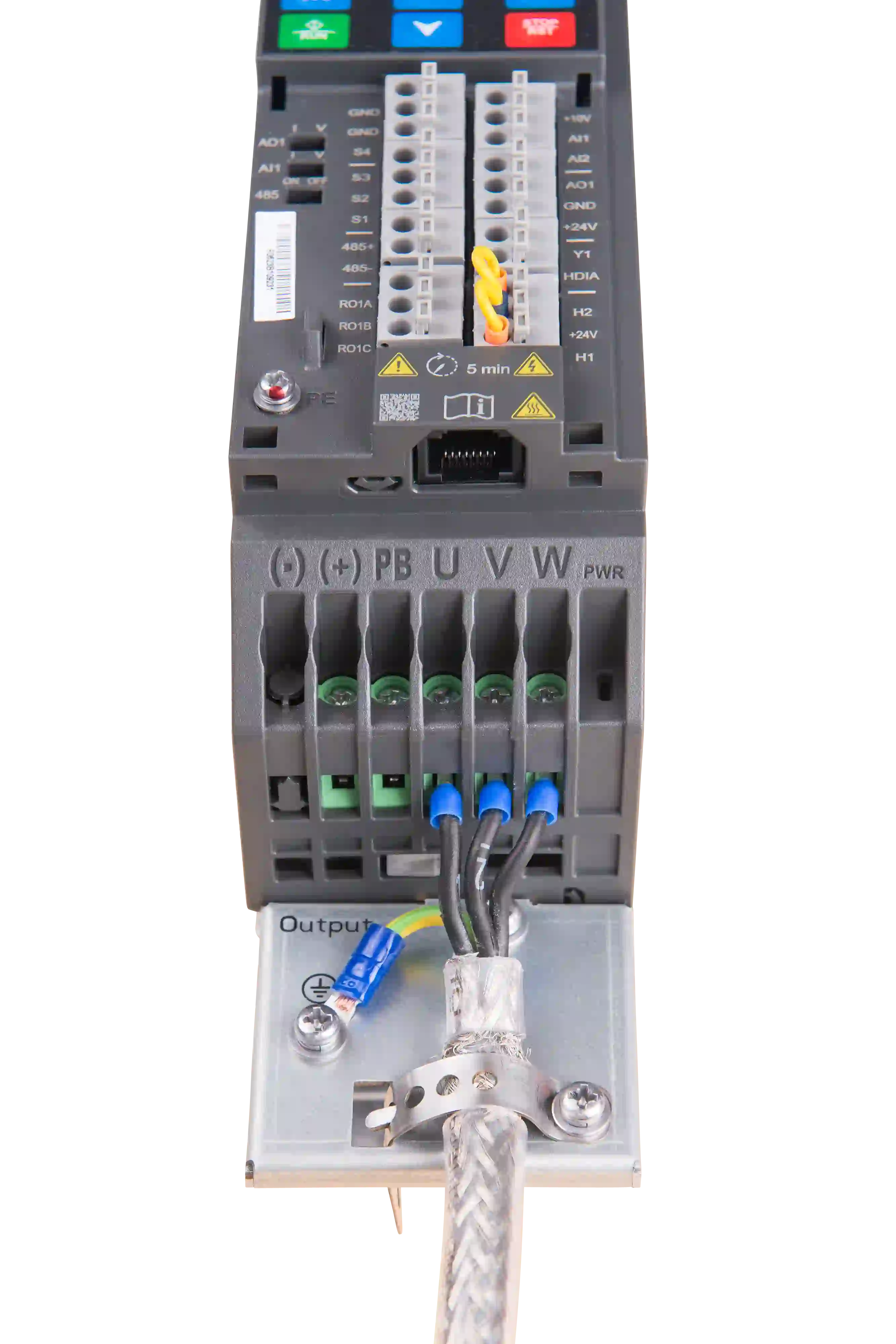

- Schirmauflagebleche: geschirmte Leitungen können EMV konform aufgelegt werden auf der Unter- und Oberseite
- STO: Jeder Frequenzumrichter der Baureihe ST300 verfügt über die Sicherheitsfunktion STO (SIL3, PLe)
- Deutsche Bedienungsanleitung: Eine sehr detaillierte, deutsche Bedienungsanleitung steht kostenlos zum Download zur Verfügung
- Erstklassiger technischer Support durch Fachexperten, die ausführliche Bedienungsanleitung und hilfreiche FAQs
- C3-Filter integriert, höherer Level einfach über externe Filter möglich
- Modbus RTU: Der Frequenzumrichter verfügt über eine RS485-Schnittstelle mit dem Modbus-RTU-Standard
- Einstellmöglichkeiten: Über 40 Funktionen Digitaleingänge, über 20 Funktionen Digitalausgänge und über 20 Funktionen Analoge Ausgänge
Lieferumfang
- Frequenzumrichter ST300

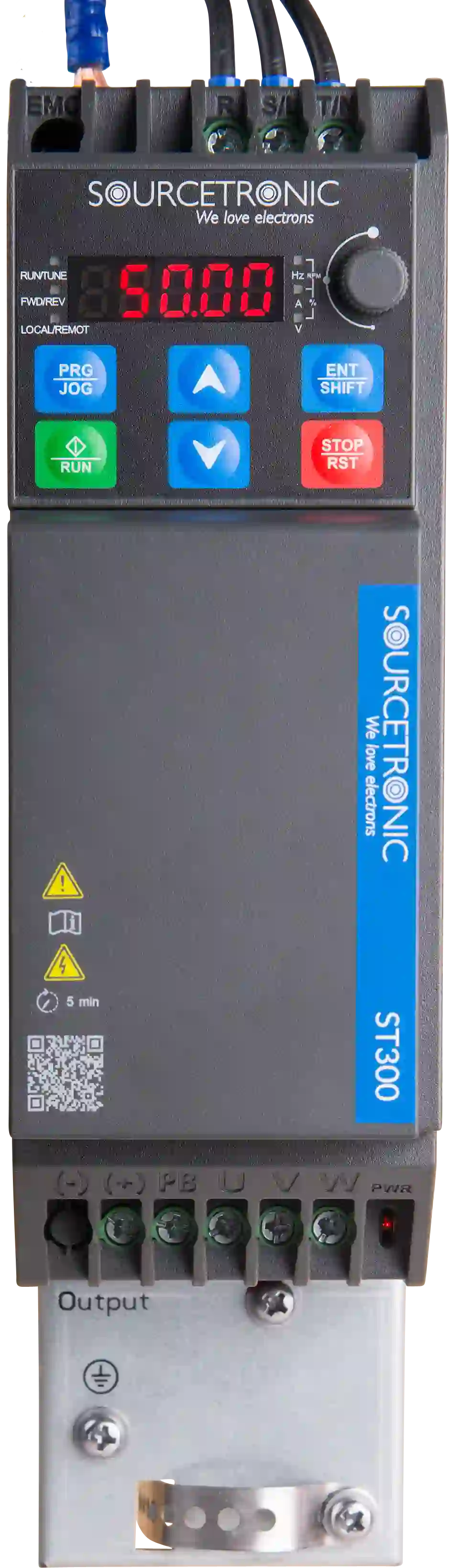

- Schirmplatte A/B
Technische Daten
Netzeigenschaften |
|
| Eingangsspannung: | AC 1~ 200 V (- 15%) bis 240 V (+ 10 %) |
| Bemessungsleistung: | 0.75 - 2.2 kW |
| Eingangsnennstrom (bei 220V): | 11 - 24.3 A |
| Eingangsfrequenz: | 50 Hz bzw. 60 Hz ± 5%, mit einer maximalen Änderungsrate von 20 %/s |
| Integrierter EMV-Filter Klasse: | C3 |
Motoranschlussdaten |
|
| Steuerungdsmodi | U/f-Kennlinie / Vektorsteuerung open loop |
| Ausgangsspannung: | 0 - 100% der Netzversorgung |
| Ausgangsstrom: | 4.2 - 10 A |
| Ausgangsfrequenz: | 0 - 599Hz |
| Rampenzeiten: | 0.0 - 3600.0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktion: | 150% für eine Minute 180% für 10 Sekunden |
| Trägerfrequenz: | 1kHz - 15kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
| Bremseinheit: | Integriert (externer Bremswiderstand möglich) |
| Typ des Motors: | Asynchroner Induktionsmotor oder permanentmagneterregter Synchronmotor |
Digitale Eingänge |
|
| Programmierbare Digitaleingänge: | 6, davon 4x max. 1kHz (S1-S4), 1x max. 50kHz (HDIA) mit 42 Eingangsfunktionen |
| Spannungsniveau: | 0 - 24VDC |
| Logik: | NPN (aktiv, wenn der Eingang mit GND verbunden wird) |
| Maximale Spannung am Eingang: | 30VDC |
| Anzahl programmierbarer Pulseingänge: | 1 (HDIA) |
| Maximale Eingangsfrequenz: | 50kHz, Tastverhältnis 30 bis 70% |
| Auflösung für Frequenzsteuerung: | 0.1% |
| Safety STO: | Redundante Eingänge zum Anschluss an +24V über Öffner für die Sicherheitsfunktion STO (sofortige Unterbrechung der Energiezufuhr zum Antrieb, wenn mindestens eine der Verbindungen zu +24V unterbrochen wird). In Werkseinstellung über Kurzschlussbrücken mit +24V verbunden (STO inaktiv). |
Digitale Ausgänge |
|
| Programmierbare Ausgänge: | 1 Open-Collector-Ausgang, max. 1kHz |
| Spannungsniveau: | 24VDC, max. 30VDC, 50mA |
| Logik: | NPN (Ausgang wird aktiv gegen GND gezogen) |
| Minimale Ausgangsfrequenz: | 0Hz |
| Maximale Ausgangsfrequenz: | 1kHz |
| Anzahl Funktionen: | 25 |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 1 |
| Klemmennummer: | RO1A: Schließer; RO1B: Öffner; RO1C: gemeinsam (Wurzelkontakt) |
| Maximale Leistung AC: | 250VAC / 3A |
| Maximale Leistung DC: | 30VDC / 1A |
| Anzahl Funktionen: | 26 |
Analoge Eingänge |
|
| Anzahl analoger Eingänge: | 2 |
| Art der Eingänge: | AI 1: 0-10V / 0(4)-20mA AI 2:-10 - +10V |
| Auflösung für Frequenzsteuerung: | max. Frequenz * 0.05%, Toleranz ±0.5%@25°C |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 1 |
| Spannungsbereich: | 0 - 10VDC max. 5mA |
| Strombereich: | 0(4) - 20mA |
| Anzahl Funktionen: | 23 |
Kommunikation |
|
| RS485 (RTU) | Integriert |
Maße, Gewicht |
|
|
|
| Abmessungen W1 x H1 x D1 (B x H x T) |
60 - 70 mm x 190mm x 155mm |
| Abstand der Montagebohrungen | W2 = 36mm H2 = 180mm |
| Durchmesser der Montagebohrung | 5 mm |
| Nettogewicht: | 0.99 - 1.25 kg |
Umgebungsanforderungen |
|
| Temperatur der Betriebsumgebung: | -10 °C bis 50 °C: kein Derating erforderlich; Hinweis: Derating wird dann erforderlich, wenn die Umgebungstemperatur 50 °C überschreitet. Für weitere Details, siehe Bedienungsanleitung |
| Schutzart: | IP20 |
| Höhenlage: | Niedriger als 1000 m, wenn die Höhe 1000 m übersteigt, verringern Sie die Leistung um 1 % pro 100 m Höhe. |
| Vibration: | Max. Vibration ACC: 5.8 m/s2 (0.6 g) |
| Einbaurichtung: | Vertikal |
| Relative Luftfeuchtigkeit (RH) | <90% |
Normen |
|
| EN/ISO 13849-1 | Sicherheit von Maschinen – Sicherheitsrelevante Teile von Steuerungssystemen Teil 1: Allgemeine Grundsätze für die Gestaltung |
| EN/ISO 13849-2 | Sicherheit von Maschinen – Sicherheitsrelevante Teile von Steuerungssystemen Teil 2: Verifizierung |
| IEC/EN 60204-1 | Sicherheit von Maschinen – Elektrische Ausrüstung von Maschinen TTeil 1: Allgemeine Anforderungen |
| IEC/EN 62061 | Sicherheit von Maschinen – Funktionale Sicherheit von elektrischen, elektroni schen und programmierbaren elektronischen Steuerungssystemen |
| IEC 61800-3:2018 | Elektrische Antriebssysteme mit einstellbarer Geschwindigkeit Teil 3: EMV-Anforderungen und spezifische Prüfverfahren |
| IEC/EN 61800-5-1 | Elektrische Antriebssysteme mit einstellbarer Geschwindigkeit Teil 5-1: Sicherheitsanforderungen – Elektrisch, thermisch und energetisch |
| IEC/EN 61800-5-2 | Elektrische Antriebssysteme mit einstellbarer Geschwindigkeit Teil 5-2: Sicherheitsanforderungen – Funktion |
Zubehör
Frequenzumrichter Software ST®Drive
98,00 €*
- Geräte: ST300 (Beta) / ST500 / ST600 Serie
- Übersichtliche Parameterstruktur
- Einfaches Ändern von Parametern
- Parameter können im PC gespeichert und über einen Drucker ausgedruckt werden
- Gespeicherte Parameter Dateien können als Backup wieder geladen werden
- Kommunikation über USB-RS485-Adapterkabel
Einstellservice: Frequenzumrichter einrichten lassen
54,00 €*
- Telefonische Beratung
- Auslegung und Inbetriebnahme
- Individuelle Parametrierung
- Programmbetrieb
- Parameterliste
ST300 Schirmplatte A/B
4,90 €*
- Großflächige Schirmauflage für Motorkabel
- Einfacher und effizienter Anschluss der Abschirmung
- Geeignet für ST300 Frequenzumrichter bis zu 4 kW
Funk‑Entstörfilter HLE 310-230/12
119,90 €*
- Bemessungsspannung: 250 Vac
- Spannungsbereich: 0 - 250 Vac
- Bemessungsstrom: 12 A
- Ableitstrom (50Hz): <3,00mA
- Bemessungsfrequenz: 50 - 60 Hz
- Überlastfähigkeit: 150%, kurzzeitig
Bremswiderstand SXLG 500 W, 150 Ohm
41,00 €*
- Wetterbeständig und vibrationsfest
- Widerstand: 150 Ω
- Nennleistung: 500 W (dauerhafte Bremsleistung bei entsprechender Wärmeabfuhr)
- Betriebsspannungsbereich: bis 400 V
- Einfache Installation
Motordrossel MR3 400/4
59,90 €*
- Bemessungsspannung: 3x 400 Vac
- Spannungsbereich: 3 x 0 - 500 Vac
- Bemessungsstrom: 4 A
- für Motornennleistung ca. 1,10 kW
- Induktivität: 1,590 mH
- Bemessungsfrequenz: 0 - 50 Hz
- Taktfrequenz: 3 - 8 kHz
Sinusfilter SFB 400/4
369,90 €*
- Bemessungsspannung: 3 x 400 Vac
- Spannungsbereich: 0 - 520 Vac
- Spannungsabfall: 7,5% @ 400
- Bemessungsstrom: 4A
- Für Motornennleistung ca. 1,5 kW
- Bemessungsfrequenz: 0 - 150 Hz
- Taktfrequenz: 4 - 8 kHz
ÖLFLEX® SERVO 2YSLCY-JB 4G1.5 - 1.5mm²
4,70 €*
- Preis pro Meter
- Aderzahl und mm² je Leiter: 4G1.5 (3x 1.5mm² schwarz und 1x 1.5mm² PE)
- Außendurchmesser in mm: 11.4
- Anschlussleitung für elektrische Antriebe großer Leistung
- EMV-optimiert und doppelt geschirmt
- 3+3 Symmetrie reduziert Gleichtakt-Störeinflüsse
