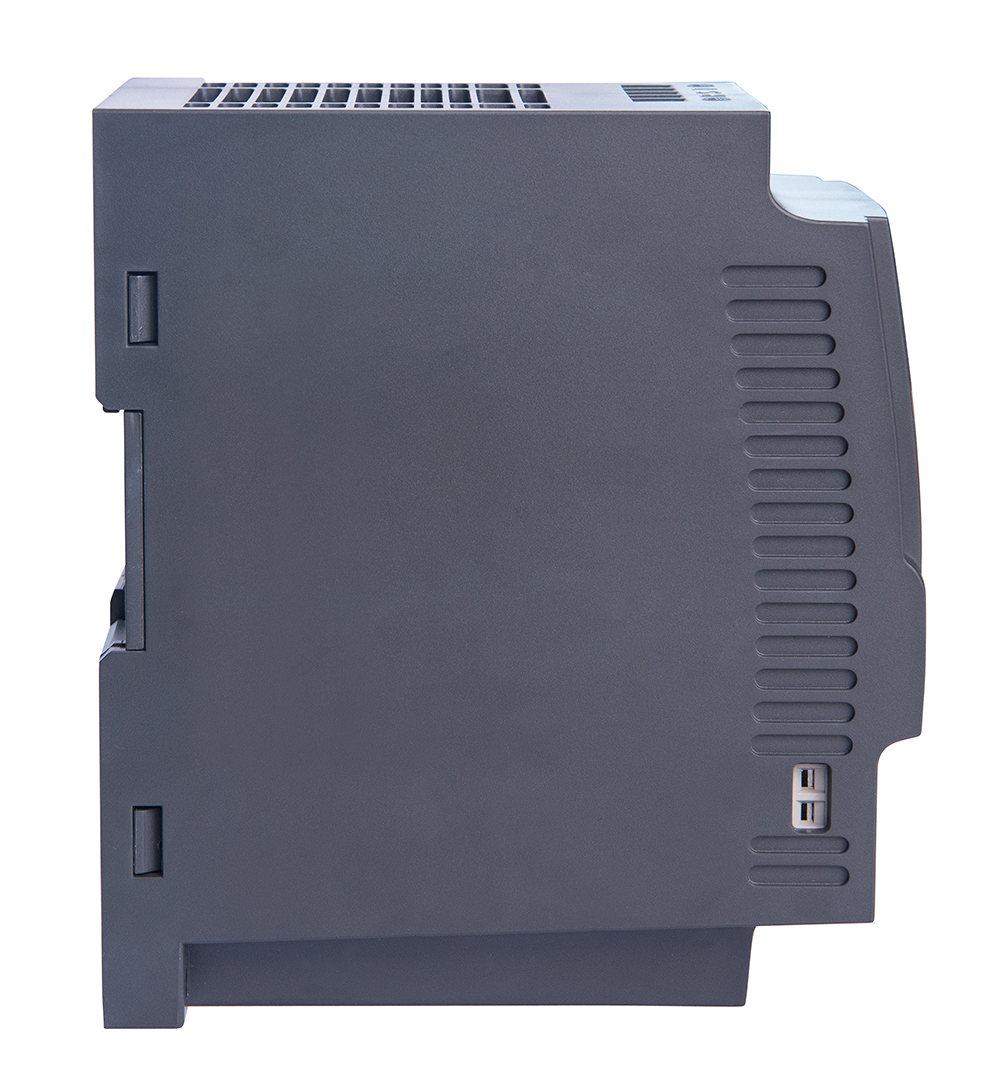

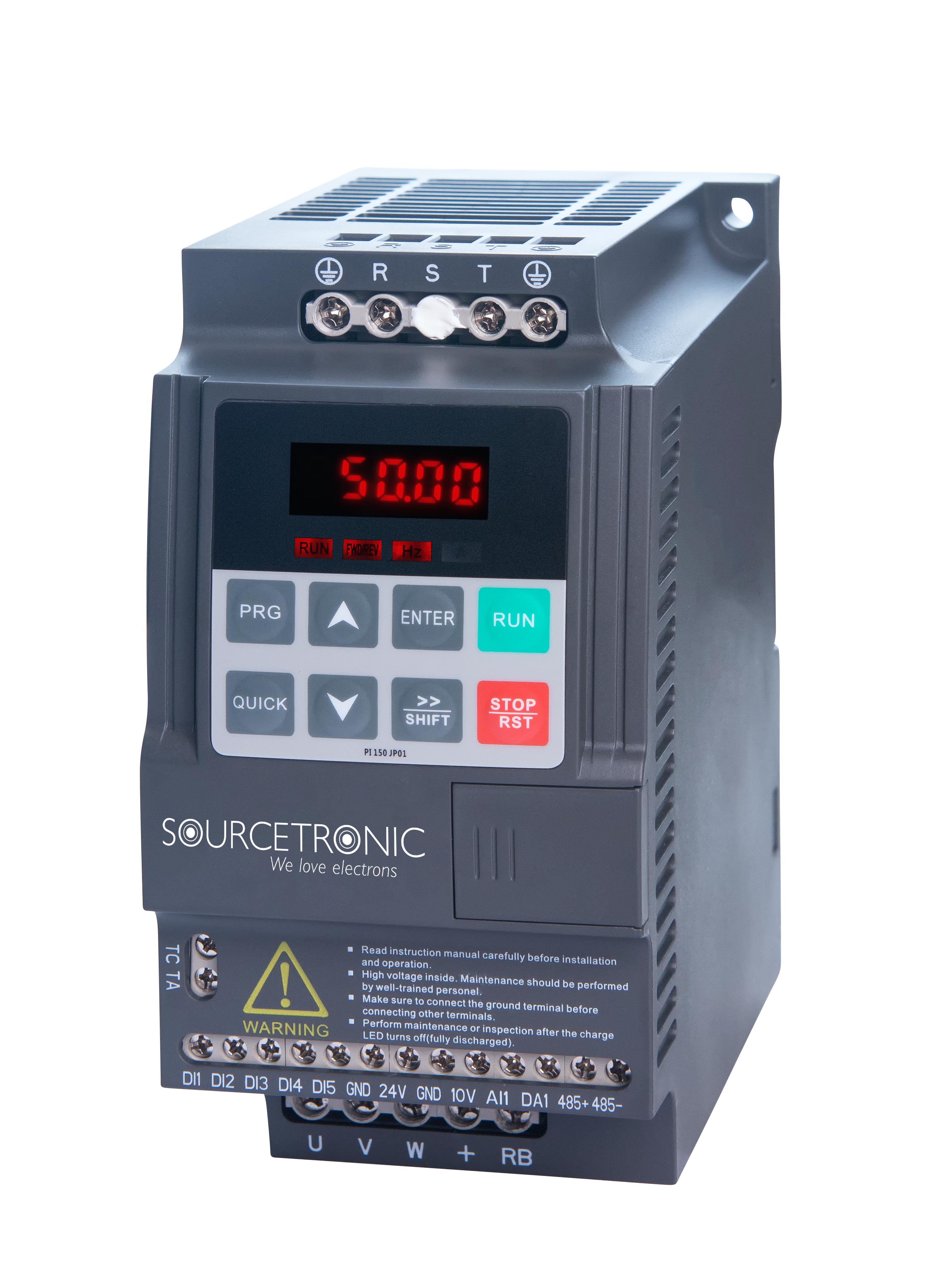

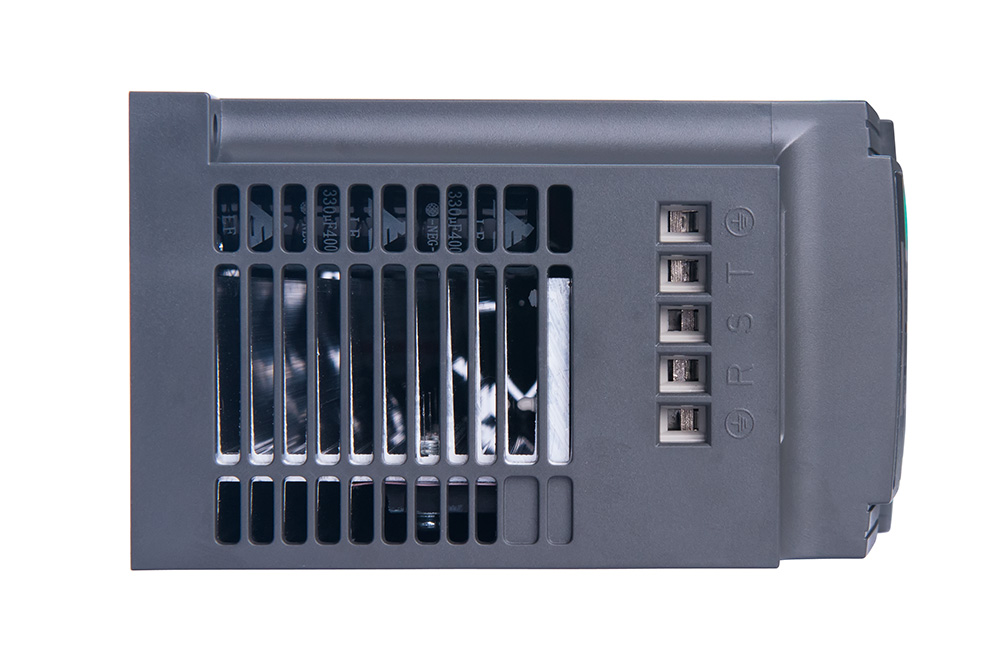

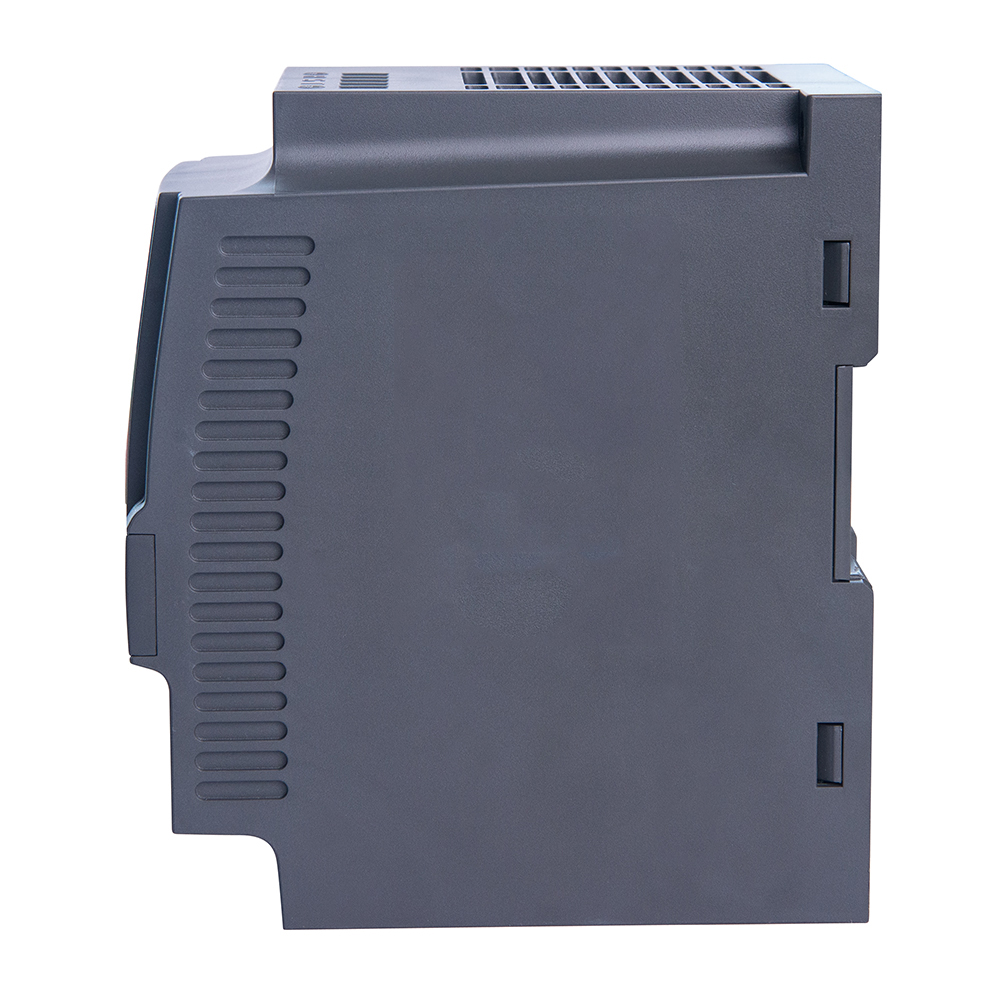

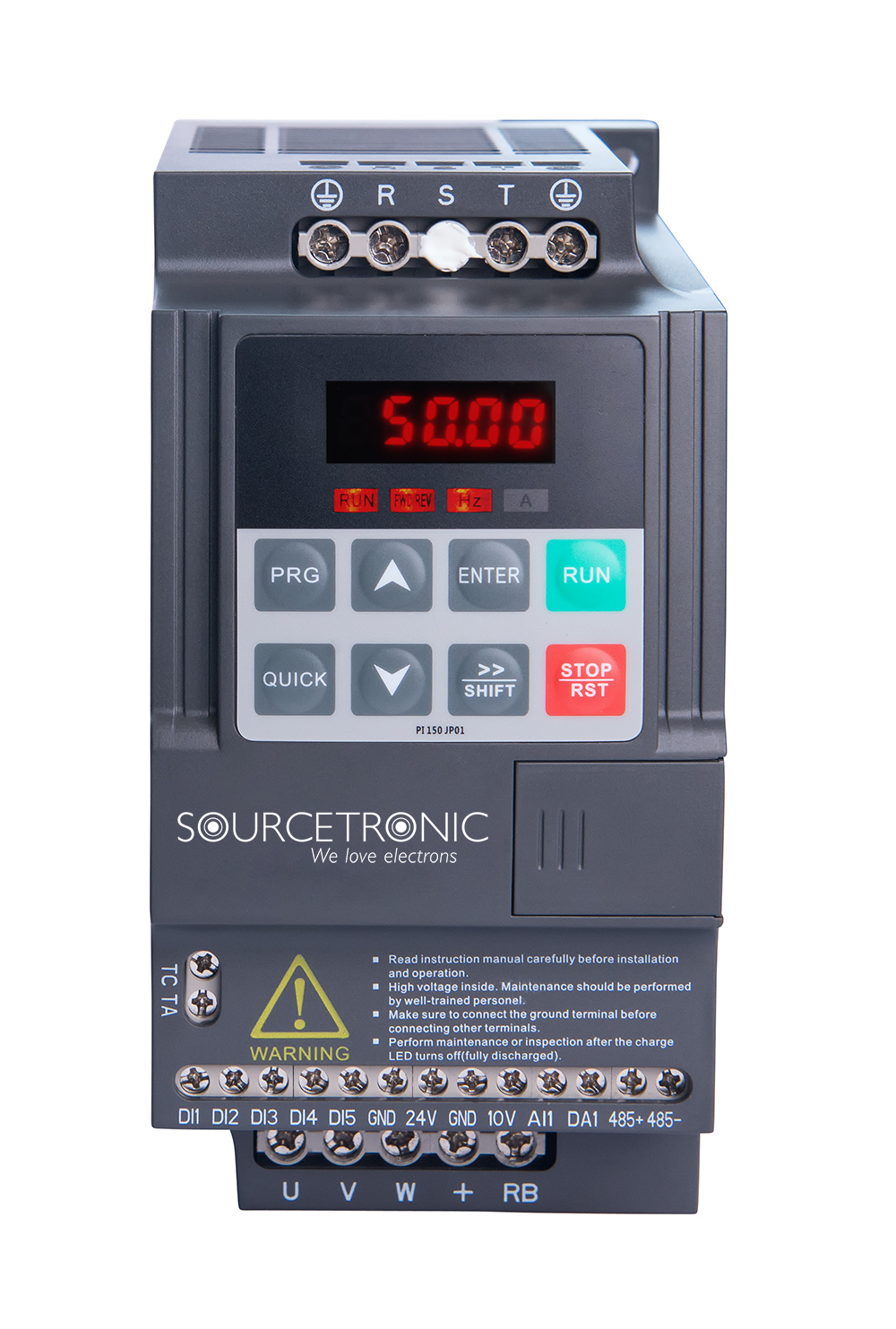

Frequenzumrichter ST150 2.2KW 230V
Produktnummer:
64265
EAN:
4260689522545
154,00 €*
Auf Lager
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken
Produktinformationen "Frequenzumrichter ST150 2.2KW 230V"
Highlights
- Leistung: 2.2 KW
- Nenneingangsstrom: 23 A
- Nennausgangsstrom: 10 A
- Spannung:
- 230VAC (220V-15% - 240V+10%, Netz: 1-phasig/Motor: 3-phasig)
- Netzfrequenz: 50/60Hz, +-5%
- Deutsche Bedienungsanleitung
- Gewicht: 1.1 Kg
- Maße (H/B/T): 185 / 72 / 134 mm

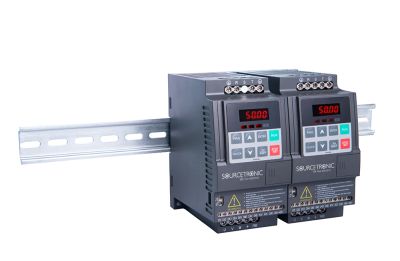

- Hutschienenmontage
- "Plug & Play":
- Erstklassig vorkonfiguriert
- Kurze Installationszeit
- Leichte intuitive Inbetriebnahme
- Flexible digitale und analoge I/Os
- Überlastfähigkeit: 1Min. 150% / 2 Sek. 180%
- Boost-Funktion für Betrieb ab ca. 1Hz, 150% Drehmoment bei 0,5Hz im Vektormodus
- Integrierter Bremschopper (Mindestwiderstand 32 Ohm)
- Auto-Schlupf-Kompensation
- Erweiterte PID-Regelung
Eingänge
Digitale Eingänge |
|
| Programmierbare Digitaleingänge: | 5, mit 44 Eingangsfunktionen |
| Spannungsniveau: | 0 - 24VDC |
| Logik: | NPN (aktiv, wenn der Eingang mit GND verbunden wird) |
| Maximale Spannung am Eingang: | 30VDC |
| Anzahl programmierbarer Pulseingänge: | - |
| Maximale Eingangsfrequenz: | 1kHz |
| Auflösung für Frequenzsteuerung: | - |
Analoge Eingänge |
|
| Anzahl analoger Eingänge: | 1 |
| Art der Eingänge: | AI 1: 0-10V / 0-20mA |
| Auflösung für Frequenzsteuerung | max. Frequenz * 0,025%, Toleranz ±0,5%@25°C |
Ausgänge
Ausgang (U,V,W) |
|
| Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG |
| Ausgangsspannung: | 0 - 100% der Netzversorgung |
| Ausgangsfrequenz: | 0 - 300Hz Vektorsteuerung 0 – 3200Hz U/f - Steuerung) |
| Motornennspannung: | 220/230V |
| Rampenzeiten: | 0,0 - 6500,0s |
| Rampenfunktionen: | Linear / S-Kurve |
| Überlastfunktion: | 150% für eine Minute 180% für 2 Sekunden |
| Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
| U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
| Programmierbare Ausgänge: | - |
| Spannungsniveau: | - |
| Logik: | - |
| Minimale Ausgangsfrequenz: | - |
| Maximale Ausgangsfrequenz: | - |
Relaisausgänge |
|
| Programmierbare Ausgänge: | 1 |
| Klemmennummer: | TA-TC: Schließer |
| Maximale Leistung AC: | 250VAC / 5A |
| Maximale Leistung DC: | 30VDC / 5A |
| Anzahl Funktionen: | 35 |
Analoge Ausgänge |
|
| Programmierbare Ausgänge: | 1 |
| Spannungsbereich: | 0 - 10VDC max. 5mA |
| Strombereich: | 0 - 20mA max. Last 250Ohm |
| Toleranz | ±0,5 bei 25°C und ≥ 5V/10mA |
| Anzahl Funktionen: | 13 |
Modbus |
|
| RS485 | Integriert |
Integriertes Schutz-Konzept
- 100 % Erdschlussschutz
- Über- und Unterspannungsschutz
- Über- und Unterstromschutz
- Temperaturüberwachung
- Schutz gegen Übertemperatur
- Schutz gegen Motorüberlastung
- Überspannungsblocker
- Externes Stopp-Signal
- Stopp bei Abbruch der Kommunikation
- Auffälligkeiten im PID-Signal
- „Power-Modul“ und IGBT Endstufe

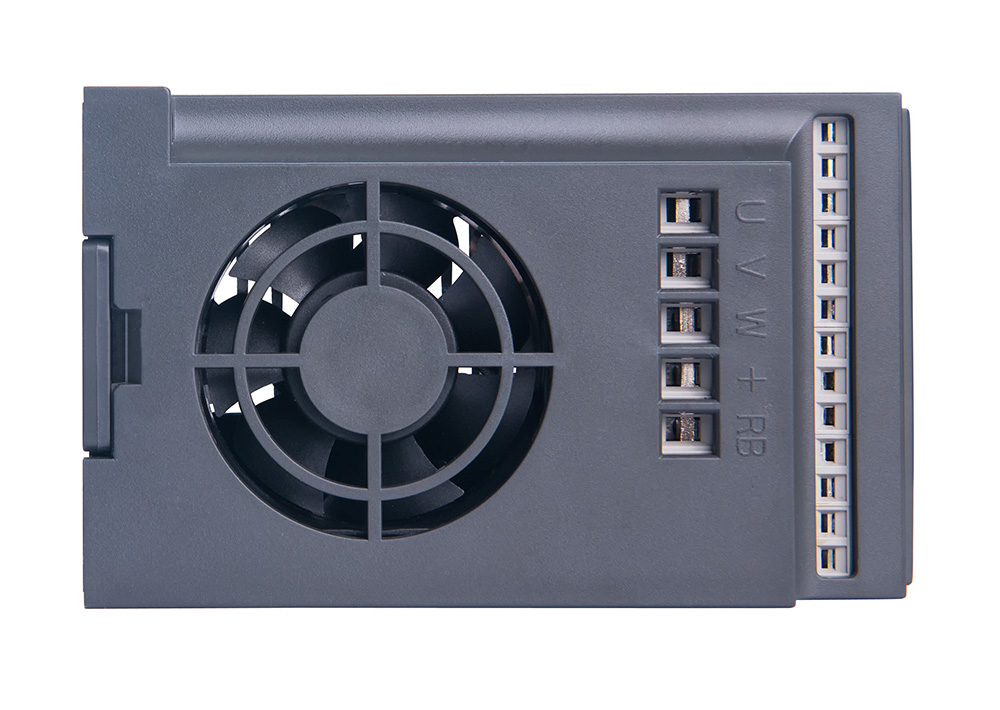

- Kühlart: Lüfterkühlung
- Passwort-Schutz
- Auto-Selbsttest nach Wiedereinschalten
- 15ms Netzausfallüberbrückung
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, etc.
- Fehlermeldungen
- Tastensperre
- Automatische Funktionen:
- Einmessung der Motordaten
- Spannungsnachregelung (AVR)
- Integrierte Laufzeitmessung und Fehlerspeicher
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
- DC-Bremsfunktion (Dauer, Stärke, Frequenz)
- JOG-Steuerung
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenneingangs-
|
Nennausgangs-
|
Gehäuseab-messungen(L x W x H) [mm] |
Installations-abmessungen(A x B x d x E) [mm]E:Hutschienen-position |
Gewicht [kg]brutto / netto |
| 1-phasig 230V | 2.2 | 23 | 10 |
185 x 72 x 134 |
175 x 45 x Ø5 x 82 | 1.3 / 1.1 |
Umgebung
- Temperaturbereich -10°C bis +40°C ohne Leistungsreduzierung
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit bis 90% RF - ohne Kondensation
- Einsatzhöhe bis 1.000m über Meeresspiegel ohne Leistungsreduzierung
- Sicherheitsstand nach IEC61800-5
- Elektromagnetische Verträglichkeit nach IEC61800-3
- Vibrationstest unter 5.9m/s²=0.6g
- Schutzart: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST150
- Ausführliche, deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 Fest-Drehzahlen über Schalteingänge wählbar
- 7 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- In 0,1 kHz-Schritten einstellbare PWM-Taktfrequenz: 0,5 kHz-16 kHz
- "Plug & Play"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
