Frequenzumrichter kaufen, mieten & parametrieren

Frequenzumwandler für Motoren, Antriebe, Getriebe und Pumpen

Im ST- Shop können Sie hochwertige Frequenzumrichter im Leistungsbereich von 0.75kW bis 710kW kaufen. Sie finden verschiedene Modellreihen vor, welche sich für unterschiedliche Einsätze eignen. Sourcetronic bietet neben den bewährten Produkten auch Produktneuheiten an, zu denen Sie sich vom Experten beraten lassen können.

Jetzt Frequenzumrichter online kaufen:

Sourcetronic Fachwissen zu Frequenzumrichtern

Der Frequenzumrichter ist ein wichtiges Instrument innerhalb der Elektrotechnik. Es handelt sich hierbei um einen sogenannten Stromrichter, der elektrische Stromarten mit unterschiedlicher Frequenz und Spannung ineinander umwandeln kann. Beispielsweise kann aus einer einphasigen Netzversorgung eine dreiphasige Ausgangsspannung mit variabler Frequenz erzeugt werden. Dies ist zum Beispiel sinnvoll, wenn Sie Drehstrommotoren betreiben möchten. In diesem Fall sollten Sie stets zum hochwertigen Frequenzumformer greifen, da dieser eine in unterschiedlichen Betriebszuständen gleichbleibend hohe Qualität der Motorspeisung sicherstellt und stets die für die gewünschte Drehzahl benötigte Frequenz und Spannung bereitstellt. Das ist äußerst wichtig, damit Drehstrommotoren in ihrer Leistungsfähigkeit nicht eingeschränkt werden sowie eine lange Lebensdauer aufweisen. Durch eine Anpassung von Frequenz und Spannung an den Bedarf kann gegenüber direktem Netzanschluss eine deutliche Energieeinsparung erreicht werden. Außerdem wird durch die kontinuierliche Frequenzänderung beim Beschleunigen und Bremsen eine verbesserte Laufruhe erreicht.

Wichtige Informationen zu den Frequenzumrichtern finden Sie hier:

Video: Quickstart Guide für ST500 Umrichter
Video: Parametrierbeispiele - Spindel, Bohrmaschine, Drehbank anschließen
Video: Erklärung der Anschlussklemmen
Wie schließe ich einen Frequenzumrichter an?
Zubehör und Ersatzteile: Software, Bluetooth-Bundle uvm.
Reparaturservice für Umrichter im ST-Shop
Frequenzumrichter und ihre möglichen Einsatzbereiche
Frequenzumrichter Feature Vergleich - Alle Sourcetronic-Umrichter im Vergleich
Worauf es beim Kauf von einem Frequenzumrichter zu achten gilt
FAQ: Hilfestellungen und Tipps

Video: Quickstart Guide für ST500 Umrichter

In diesem Quickstart-Video finden Sie Informationen, wie Sie Ihren Sourcetronic Frequenzumrichter schnell und sicher richtig anschließen.

Video: Spindel, Bohrmaschine, Drehbank anschließen

In diesem Video finden Sie Parametrierbeispiele, wie Sie Ihren ST500 Sourcetronic Frequenzumwandler zum Beispiel für eine Spindel, eine Drehbank, eine Bohrmaschine oder eine Drechselbank ordnungsgemäß parametrieren.

Video: Erklärung Anschlussklemmen

In diesem Video werden die Anschlussklemmen eines ST500 Sourcetronic Frequenzumrichters erklärt.

Wie schließe ich einen Frequenzumrichter an?

Mit ein paar Handgriffen können Sie jeden Umrichter aus dem Sourcetronic Shop anschließen. Hier erfahren Sie am Beispiel des ST500, wie es geht und was Sie dabei beachten sollten.

Öffnen Sie das Gehäuse am unteren Rand des Umrichters, indem Sie beide Klappen abnehmen. Sie sehen nun die Steuer-Klemmen (oben) sowie die Power-Klemmen (unten).
Legen Sie die Netzzuleitungen auf, und zwar für einen einphasigen 230 Volt G1 Umrichter Phase und Nullleiter auf den Klemmen „R“ sowie „T“. Die Phasenlage müssen Sie hierbei nicht beachten. Schließen Sie den Schutzleiter an die Erdungsklemme auf der rechten Seite der Anschlussleiste an. Besitzen Sie einen 400 Volt G3 Umrichter, so müssen Sie die Klemmen „R“, „S“ und „T“ für die drei Phasen verwenden. Der Nullleiter wird nicht benötigt.
Schalten Sie das Netzteil ein und das Display zeigt Ihnen die Zahl 50 an. Diese Zahl steht für 50 Hertz. Funktioniert alles einwandfrei, sollten Sie den Frequenzumformer noch einmal vom Stromnetz trennen.
Befestigen Sie nun den Motor direkt am Umrichter. Nutzen Sie hierfür die Klemmen „U“, „V“ und „W“ und die Erdungsklemme.
Schalten Sie das Netz wieder ein. Sie können nun den Motor über das Bedienfeld starten, stoppen und mit dem Einstellrad die Frequenz anpassen.

Tipp: Sie können das Bedienfeld einfach herausnehmen und anschließend mithilfe eines LAN-Kabels verlängern. Auf diese Weise müssen Sie sich nicht in unmittelbarer Nähe des Frequenzumformers aufhalten und können ihn auch aus der Ferne steuern.

Zubehör und Ersatzteile: Software, Bluetooth-Bundle uvm.

Frequenzumrichter Zubehör

Im ST Online-Shop finden Sie eine Vielzahl an passenden Zubehör- und Ersatzteilen für Ihren Frequenzumrichter vor. Je nach Einsatzwunsch bieten sich unterschiedliche Zubehörteile an, die Sie online bestellen können.Zu den beliebtesten Produkten und Dienstleistungen zählen vor allem die folgenden:

Software für Frequenzumrichter: Mit diesem Zubehör, wie zum Beispiel der ST®Drive Software, können Sie alle Frequenzumformer des ST Shops parametrieren und in Betrieb nehmen.
Bedienteil-Einbaurahmen: Hiermit können Sie das Bedienfeld des Umrichters an anderer Stelle platzieren, beispielsweise in der Tür des Schaltschrankes.
Verlängerungskabel: Das zwei Meter lange Kabel ermöglicht es Ihnen, den Frequenzumformer auch aus einer größeren Entfernung zu bedienen.
Bluetooth-Bundle: Dieses Zubehörset sorgt dafür, dass Sie die Einstellungen praktisch via Bluetooth vornehmen können.
Beratung in Antriebstechnik: Mit dieser Dienstleistung helfen Ihnen die Sourcetronic Berater telefonisch weiter. Erstklassig geschulte und erfahrene Techniker beraten Sie gerne. Auch individuelle Parametrierungen sowie die Unterstützung bei speziellen Anwendungen werden mit diesem Angebot abgedeckt.
Eine große Auswahl an Bremswiderständen, EMV-Filter, Sinus-Filter sowie Drosseln.
Sonstige Ersatz- und Zubehörteile: Schnittstellen-Erweiterungen, Drucktransmitter für Überdruck, Encoderkarten, Schnittstellenkonverter und vieles mehr.

Kaufen Sie im ST- Shop Zubehörteile, die den höchsten und modernsten Standards entsprechen. Die Ersatzteile können Sie leicht montieren, was Ihnen eine schnelle Inbetriebnahme ermöglicht. Bei Fragen steht Ihnen das ST Team selbstverständlich jederzeit zur Seite.

Reparaturservice für Umrichter im ST-Shop

Treten Probleme im Umgang mit einem Gerät auf, helfen wir Ihnen gerne weiter. Der ST Reparaturservice kümmert sich darüber hinaus um defekte Geräte jeglicher Art, so auch um die bei Sourcetronic gekauften Frequenzumformer. Den Service können Sie jederzeit in Anspruch nehmen, wenn Sie einen Frequenzumrichter reparieren lassen möchten. Dadurch können Fehler schnell gefunden werden. Das Team kümmert sich um Ihr Anliegen schnellstmöglich, sowie um das Reparieren der defekten Umrichter, damit diese alsbald wieder bei Ihnen zum Einsatz kommen. Sprechen Sie die Fachberater einfach an, sobald Sie ein Problem mit Ihrem Frequenzumformer bemerken. Nutzen Sie das Kontaktformular, um eine Anfrage zu stellen. Oftmals lassen sich kleinere Fehler rasch beheben. Defekte Einzelteile tauschen wir schnell und unkompliziert aus.

Frequenzumrichter und ihre möglichen Einsatzbereiche

Mögliche Einsatzbereiche für Frequenzumrichter

Der Einsatz von Frequenzumformern ist in vielen Branchen unumgänglich. So arbeitet eine Vielzahl an Unternehmen innerhalb der Industrie mit den Umrichtern. Im Folgenden finden Sie einige Beispiele für den Einsatz der Frequenzumformer:

Innerhalb der Steuerungstechnik, um Steuerungen realisieren zu können. Hierbei wird der Umrichter von einer SPS ferngesteuert.
Beim Anlagenbau und in der Fördertechnik sowie in der Automation.
In der Automobilindustrie, zur Steuerung von Maschinen.
Antrieb von Motoren, zum Beispiel zur stufenlosen Drehzahlregelung von Asynchron- und Synchron-Drehstrommotoren.
Im Bereich der Pumpensteuerungen oder Motorsteuerungen, um die Regelung einer Pumpe/eines Motors vorzunehmen.
Zur Regelung der Drehzahl oder des Drehmoments mit Spannungs/Frequenz-Steuerung oder Raumzeigermodulation.

Für jeden Anwendungsbereich ist es äußerst wichtig, dass Sie auf die Produktdokumentationen achten. Gerade bei der Montage ist dies unabdingbar. Nur mithilfe der Anleitung können Sie die richtigen Einstellungen vornehmen. Neben der Installation und dem Anschluss ist dies insbesondere bei Ein- und Ausgangsspannung, dem Schaltplan sowie bei der Programmierung notwendig. Es ist wichtig, dass Sie den Frequenzumrichter von einem Fachmann einrichten lassen, um zum Beispiel eine Niveauregelung auszuführen.

Worauf es beim Kauf von einem Frequenzumrichter zu achten gilt

Beim Kauf eines Frequenzumformers sollten Sie einiges beachten, damit Sie ein sicheres Produkt erhalten, welches sich für Ihre Einsatzzwecke eignet. Es gibt eine Vielzahl an Umrichtern auf dem Markt, die sich für jeweils andere Bereiche eignen. Vergleichen Sie deshalb unbedingt die einzelnen Modelle miteinander, um das für Sie passende Gerät zu finden, bevor Sie den Frequenzumrichter kaufen. Im ST Shop finden Sie hochwertige Lösungen mit ausgefeilter Technik für jegliche Branchen vor, die im Bereich der Elektronik tätig sind. Hier sehen Sie die wichtigsten Merkmale, welche unsere Frequenzumformer gemeinsam haben:

Die Umrichter eignen sich in der Regel entweder für einphasige Netzspannung von 230 V sowie für dreiphasige Motorspannung von ebenfalls 230 V oder für dreiphasige Netz- sowie Motorspannung von 400 V.
Es handelt sich um Geräte, die eine einfache Bedienung ermöglichen, und dennoch eine funktionale Leistungsstärke besitzen.
Durch entsprechende Zertifikate erhalten Sie einen sicheren Frequenzumformer.
Die Umrichter überzeugen mit einer integrierten Automatisierung, welche Ihnen die Arbeit wesentlich erleichtert. Viele Regelungsaufgaben sind somit ohne eine zusätzliche SPS lösbar.
Die hohe Energieeffizienz der ST Frequenzumformer sorgt für geringe Kosten bei der Nutzung. Die Effizienz liegt je nach Modell bei 97% bis über 98%.

Funktionalität und Leistung stehen bei Sourcetronic an oberster Stelle, weshalb Sie im ST Online-Shop nur die besten Frequenzumrichter bestellen können, die der Markt zu bieten hat. Bei allen Fragen rund um den Kauf stehen Ihnen die Experten beratend zur Seite. Auch im Anschluss können Sie auf das Antriebstechnik Team zählen, wenn es um die Installation, Konfiguration, Wartung und Reparatur Ihrer Umrichter geht. Sprechen Sie die Fachberater einfach unverbindlich an und erfahren Sie mehr über die Frequenzumwandler aus dem ST Sortiment.

Frequenzumrichter Feature Vergleich - Alle Sourcetronic-Umrichter im Vergleich

Sourcetronic FU Features Vergleich
Features	ST150	ST300	ST500	ST600	ST600SP
Leistungsbereich/kW Spannungsbereich	0.75 - 2.2 kW - 230 V		0.75 - 7.5 kW - 230 V	1.5 - 500 kW - 400 V	4 - 55 kW - 400 V
	0.75 - 2.2 kW - 400 V	0.75 - 7.5 kW - 400 V	0.75 - 710 kW - 400 V
			0.75 - 132 kW - 500 V
			15 - 132 kW - 690 V
Kontrollmodus	U/f-Steuerung
	Vektorregelung ohne PG
				Vektorregelung mit PG
Anzahl der analogen Eingänge	1	2	3	2
Anzahl der analogen Ausgänge	1		2	1
Anzahl der digitalen Eingänge	5 (NPN)		8	6
Anzahl der digitalen Ausgänge	0	1 (NPN)	2 (NPN)
Anzahl der Relaisausgänge	1 (Nur Schließer)		2 (1 Wechsler, 1 Schließer)
Sicherheitsfunktion	Nein	STO (SIL3, PLe)	Nein	STO (SIL2)
Bedienteil	Nicht abnehmbar		Abnehmbar		Nicht abnehmbar
Motortypen	Drehstromasynchronmotoren
Motortypen		Synchronmotoren		Synchronmotoren
Kommunikation	RS485 (Modbus RTU Protokoll)
				Profibus DP
				CANopen
				PROFINET
				Ethernet/IP
				Modbus TCP
Schutzart	IP 20				IP 55
Eingebauter EMV-Filter	C3-Filter		C3-Filter: Ab 5.5 kW standardmäßig integriert, ab 15 kW schaltbar (Voreinstellung: Aus)	C3-Filter
Motortemperaturüberwachung	Nein		PTC
			PT100	PT100 mit Erweiterungskarte
			PT1000	PT1000 mit Erweiterungskarte
Nebeneinandermontage mit geringem Seitenabstand möglich	Side-by-Side		Side-by-Side (Größenabhängig)	Nein
Hutschienenmontage möglich	Ja	Mit Hutschienenadapter	Bei 230 V Geräten bis einschließlich 2.2 kW Bei 400 V Geräten bis einschließlich 4 kW	Nein
Bremseinheit integriert	Ja		Bis einschließlich 22 kW	Bis einschließlich 37 kW	Ja
Besonderheiten	Einspeisung von oben	Schirmauflage Bleche		Erweiterungsmöglichkeiten (Kommunikation, I/O, Geberkarten)
Besonderheiten		Einspeisung von oben			Hauptschalter integriert
Bedienfeldpotentiometer	Nein	Ja	Digitaler Bedienfelddrehencoder	Nein
Display	1-zeilige 7-Segment Anzeige		2-zeilige 7-Segment Anzeige	Mehrsprachige LCD Anzeige
Steuerklemmenanschluss	Schraubklemmen	Push-In-Klemmen	Schraubklemmen

FAQ: Hilfestellungen und Tipps

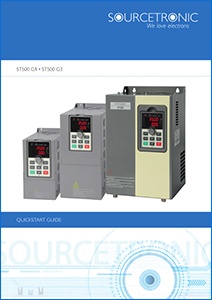

Frequenzumrichter Quickstart Guide — ST500 Quickstart Guide

Im Umgang mit technischen Geräten tauchen immer wieder Fragen auf. Dabei bildet der Frequenzumrichter keine Ausnahme. Für viele Probleme im Umgang mit den Umrichtern gibt es jedoch schnelle Lösungen. Nicht immer ist es notwendig, den ST Support oder den Reparaturservice zu kontaktieren. Zunächst ist es hilfreich, alle Materialien der technischen Dokumentation zu Rate zu ziehen, wie zum Beispiel die Handbücher, insbesondere die Kapitel zur Installation und Inbetriebnahme und die Hinweise zur Fehlerbehebung. Diese können bereits erste Hinweise auf die mögliche Ursache liefern. Ein Blick in die ST FAQ hilft Ihnen ebenfalls schnell weiter. Dort finden Sie neben allgemeinen Fragen rund um die Frequenzumformer auch spezielle Hilfestellungen, die auf Ihr aktuelles Problem zutreffen könnten. Empfehlenswert ist es vor der Kontaktaufnahme, die unten stehenden FAQ Artikel anzusehen. Möglicherweise wird dort eine Lösung für genau das Problem beschrieben, das aktuell bei Ihrem Gerät auftritt. Zusätzlich zu den Fragen entdecken Sie dort auch Anleitungen, die Sie im Falle eines speziellen Fehlercodes anwenden können. Es ist deshalb äußerst wichtig, dass Sie sich die Fehlercodes notieren, sobald diese auftreten. Das hilft auch dem ST-Team weiter den Fehler einzugrenzen, wenn Sie den Kontakt zum Support suchen. Sollten Sie auf der ST Seite nicht fündig werden oder weitere Fragen haben, scheuen Sie sich nicht, umgehend Kontakt zum Kundenservice aufzunehmen. Das Antriebstechnik Team hilft Ihnen gerne weiter, wenn Sie Fragen zu Ihrem Frequenzumformer haben.

Frequenzumrichter kaufen, mieten & parametrieren

Frequenzumwandler für Motoren, Antriebe, Getriebe und Pumpen

Jetzt Frequenzumrichter online kaufen:

Sourcetronic Fachwissen zu Frequenzumrichtern

Wichtige Informationen zu den Frequenzumrichtern finden Sie hier:

Video: Quickstart Guide für ST500 Umrichter

Video: Spindel, Bohrmaschine, Drehbank anschließen

Video: Erklärung Anschlussklemmen

Wie schließe ich einen Frequenzumrichter an?

Zubehör und Ersatzteile: Software, Bluetooth-Bundle uvm.

Reparaturservice für Umrichter im ST-Shop

Frequenzumrichter und ihre möglichen Einsatzbereiche

Worauf es beim Kauf von einem Frequenzumrichter zu achten gilt

Frequenzumrichter Feature Vergleich - Alle Sourcetronic-Umrichter im Vergleich

FAQ: Hilfestellungen und Tipps

Auswahl Umrichter / Was muss ich beachten

Inbetriebnahme / Einrichtung / Verdrahtung

Elektromagnetische Verträglichkeit EMV / Filter / Drosseln

Ein- und Ausgänge / Poti / Sensoren

Parametrierung / Menüführung

Anwendungsbeispiele

Kommunikation / Software

Weitere Informationen zu dem ST500 Vorgängermodell

Zur Produktübersicht: Frequenzumrichter kaufen
