Variateur de fréquence ST500 400KW 400V
Réf. produit :
62193
EAN:
4260409225268
Prix sur demande
Biens attendus bientôt
Détails
Service technique +49 421 277 9999
Imprimer
Informations sur le produit "Variateur de fréquence ST500 400KW 400V"
Répond à la exigence d'écoconception
Bundle Bluetooth disponible : commande confortable du variateur avec App.
Highlights
- Puissance : 400 kW
- Courant d'entrée : 785 A
- Courant de sortie : 725 A
- Tension : 380V(-15%) - 440V(+10%)
- Filtre CEM catégorie C3 intégré
- Entrées/sorties numériques et analogiques flexibles
- Panneau de commande amovible
- Régulation PID avancée
- Mise en service intuitive facile et installation rapide
- Réglage flexible de la vitesse avec potentiomètre
- Capacité de surcharge : 1min. 150% / 2 sec. 180%
- Compensation automatique du glissement
- Interface RS485 intégrée (protocole de commande Modbus-RTU standard)
- Mode d'emploi interactif en français
- Guide de démarrage rapide illustré Guide de démarrage rapide (Quickstart-Guide)
Entrées
Entrées numériques |
|
| Entrées numériques programmables: | 8 |
| Niveau de tension: | 0 - 24VDC |
| Logique: | PNP / NPN |
| Tension maximale à l'entrée: | 30VDC |
| Nombre d'entrées d'impulsions programmables: | 1 |
| Fréquence d'entrée maximale: | 100kHz |
| Résolution pour le contrôle de fréquence: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Entrées analogiques |
|
| Nombre d'entrées analogiques: | 3 |
| Type d'entrées: | AI 1 : 0-10V / 0-20mA AI 2 : 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA ou PT100 |
| Résolution pour le contrôle de fréquence | fréquence max. * 0,1% |
Sorties
Sortie (U,V,W) |
|
| Modes de commande: | Courbe caractéristique U/f / commande vectorielle sans PG / commande vectorielle avec PG |
| Tension de sortie: | 0 - 100% de l'alimentation secteur |
| Fréquence de sortie: | 0 - 300Hz (contrôle vectoriel) 0 - 3200Hz (contrôle U/f) |
| Tension nominale du moteur: | 400V |
| Temps de rampe: | 0,0 - 6500,0s |
| Fonctions de la rampe: | Linéaire / Courbe en S |
| Fonction de surcharge: | 150% pendant une minute 180% pendant 2 secondes |
| Fréquence porteuse: | 0,5kHz - 16,0kHz réglable |
| Modes de courbes U/f: | Linéaire / Carré / Réglable |
Sortie numérique / Sortie impulsionnelle |
|
| Sorties programmables: | 2 |
| Niveau de tension: | 30VDC |
| Logique: | PNP / NPN |
| Fréquence de sortie minimale: | 0Hz |
| Fréquence de sortie maximale: | 100kHz |
Sorties de relais |
|
| Sorties programmables: | 2 |
| Numéro de borne: | TA1/2 / TC1/2 (contact à fermeture) TB1 / TC1 (contact à ouverture) |
| Puissance maximale AC: | NO : 250VAC / 5A ; NC:250VAC / 3A |
| Puissance maximale DC: | 30VDC / 1A |
| Nombre de fonctions: | 39 |
Sorties analogiques |
|
| Sorties programmables: | 2 |
| Gamme de tension: | 0 - 10VDC max. 5mA |
| Plage de courant: | 0 - 20mA charge max. 250Ohm |
| Nombre de fonctions: | 16 |
Modbus |
|
| RS485 | Intégré |
Concept de protection intégrée
- 100 % résistant aux courts-circuits
- 100 % de protection contre les défauts à la terre
- Protection contre les surtensions et les sous-tensions
- Protection contre les surintensités et les sous-intensités
- Indicateur de température IGBT
- Protection contre la surchauffe
- Blocage de surtension
- Signal d'arrêt externe
- Arrêt en cas d'interruption de la communication
- Anomalies du signal PID et erreurs PG
- Indicateur de température "module de puissance" et étage final IGBT
- Mode de refroidissement selon la puissance (refroidissement par ventilateur, contrôlé par la température)
- Protection par mot de passe
- Autotest après remise en marche
Affichage et fonctions
- Affichage :
- Fréquence, courant, tension, couple, PID, ...
- Messages d'erreur
- Verrouillage des touches / Transmission des paramètres
- Messages d'erreur:
- Temps
- Type
- Tension
- Courant
- Fréquence
- Etat du variateur
- Fonctions automatiques :
- Détection des données du moteur
- Régulation de la tension (AVR)
- Horloge et mémoire d'erreurs intégrées
- Commutateur de tension nulle
- Limitation active du courant
- Redémarrage en cas de panne de secteur
- Compensation du glissement

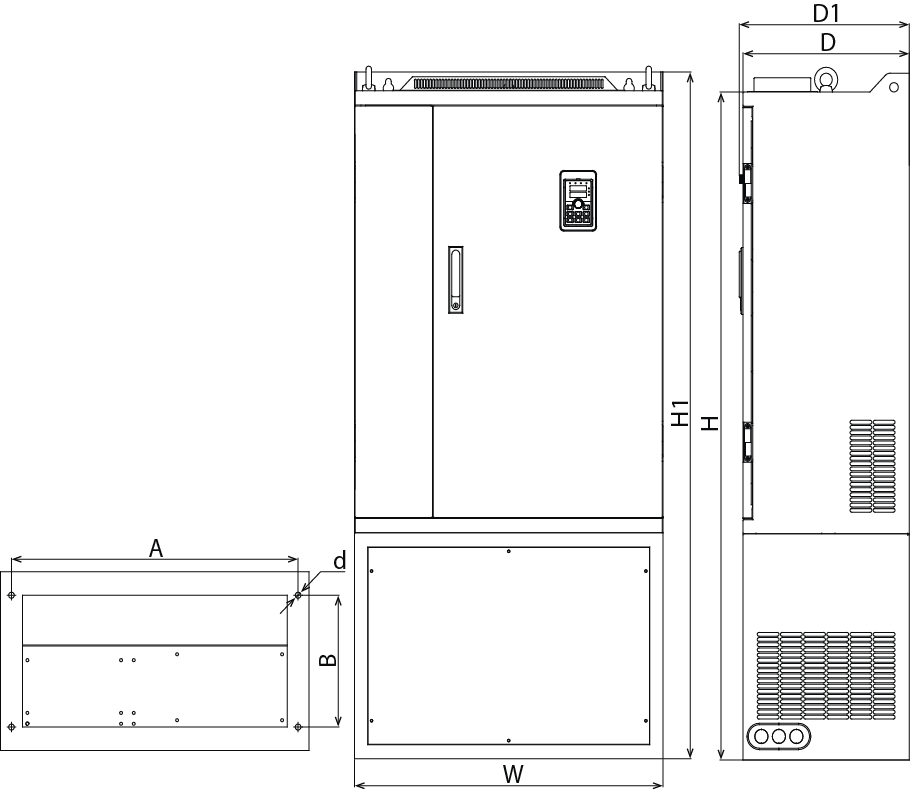

Types de boîtiers et dimensions
Tension nominale |
Puissance de sortie
|
Courant nominal
|
Courant nominal
|
Dimensions du boîtier(W x H x D / W x H1 x D1) [mm] |
Dimensions d'installation(A x B x d) [mm] |
Poids [kg]net / brut |
| Triphasé 400V | 400 | 785 | 725 |
705 x 1419 x 410 / 705 x 1460 x 418 |
620 x 240 x 13 | 250 / 280 |
L'environnement
- Plage de température -10°C à +40°C
- Température de stockage -20°C à +65°C
- Humidité 90% HR - sans condensation
- Utilisable jusqu'à 1000m au-dessus du niveau de la mer
- Test de vibration inférieur à 5.9m/s²=0.6g
- Niveau de sécurité selon la norme EN 61800-5-1:2007
- Compatibilité électromagnétique selon EN 61800-3:2004+A1:2012
- Classe de protection : IP20 (EN 60529), NEMA 1
- Conforme à RoHS
- Conforme CE
Ensemble de la livraison
- Convertisseur de fréquence ST500 400 kW
- Mode d'emploi en français
Autres fonctions
- Fréquence nominale du moteur 50Hz et 60Hz
- Marche avant et marche arrière
- Validation du régulateur panneau de commande/bornes/bus
- 16 vitesses fixes sélectionnables via des entrées de commutation
- 10 possibilités différentes de commander la vitesse
- Fréquence d'horloge réglable en continu : 0.5kHz-16kHz (PWM)
- "Mode boost en boucle ouverte"
- Fonction d'arrêt rapide/d'arrêt d'urgence conforme aux normes
- Fonction de freinage DC (durée, intensité, fréquence) & ; commande JOG
- Régulation simultanée de plusieurs entraînements "Slave-Vector-Control"
- Réduction du bruit du moteur grâce à une fonction PWM précise
- Prévention des vibrations grâce à des fréquences de blocage sélectionnables
- Vitesse variable pour un couple constant
- Horloge et mémoire d'erreurs intégrées
- "Plug & ; Play":
ConformitéIE2
- (1) Pertes de puissance en % : Voir "ST500 Informations IE2"
- (2) Niveau d'efficacité : "IE2" conformément à la section 4 des "Exigences d'écoconception pour les moteurs électriques et les variateurs de vitesse"
- (3) Fabricant : Sourcetronic GmbH, HRB 26045, Fahrenheitstr. 1, 28359 Bremen
- (4) Modèle : ST500 G3 (400V)
- (5) Puissance de sortie : Voir "ST500 Informations IE2"
- (6) Puissance de sortie nominale indicative : voir "Highlights"
- (7) Courant de sortie nominal : voir "Points forts"
- (8) Température de fonctionnement max. Température de fonctionnement : 40 °C sans perte de performance
- (9) Fréquence d'entrée nominale (Hz) : 50Hz / 60Hz
- (10) Tension d'entrée nominale : 380V(-15%) - 440V(+10%)
- (11) Non applicable

Accessoires
Unités et résistances de freinage |
|
| Les unités de freinage externes sont utilisées dans des applications avec des charges lourdes et des changements de charge rapides sur le moteur. L'unité de freinage protège le convertisseur de fréquence contre l'énergie excédentaire dans le circuit intermédiaire, qui est renvoyée par le moteur. Cette énergie excédentaire est ensuite transformée en énergie thermique par les résistances de freinage raccordées à l'unité de freinage et libérée dans l'environnement. |
|
EMV - Filtres et selfs |
|
| Des filtres CEM et des selfs antiparasites sont également disponibles comme accessoires supplémentaires pour chaque classe de puissance. |
|
Bundle logiciel Bluetooth |
|
| L'application conviviale ST®APP pour smartphone permet de surveiller et de régler facilement les variateurs de fréquence à distance via Bluetooth |
|
Systèmes de bus |
|
| Prend en charge de nombreux systèmes de bus courants comme PROFINET, PROFIBUS ainsi que Modbus RTU |
|
