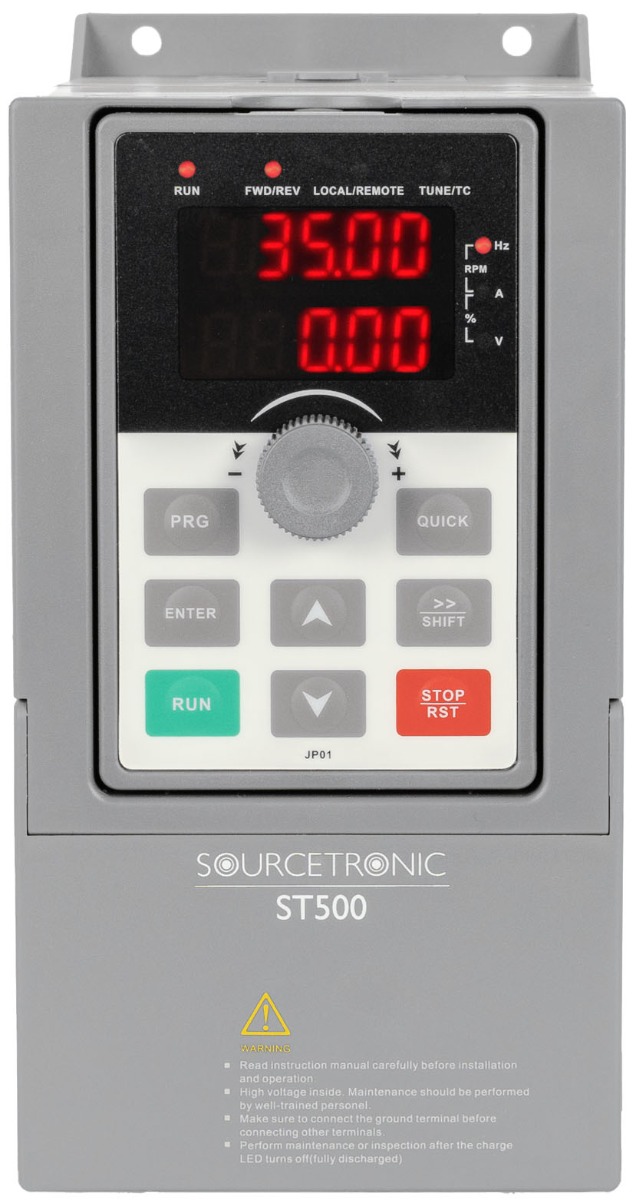

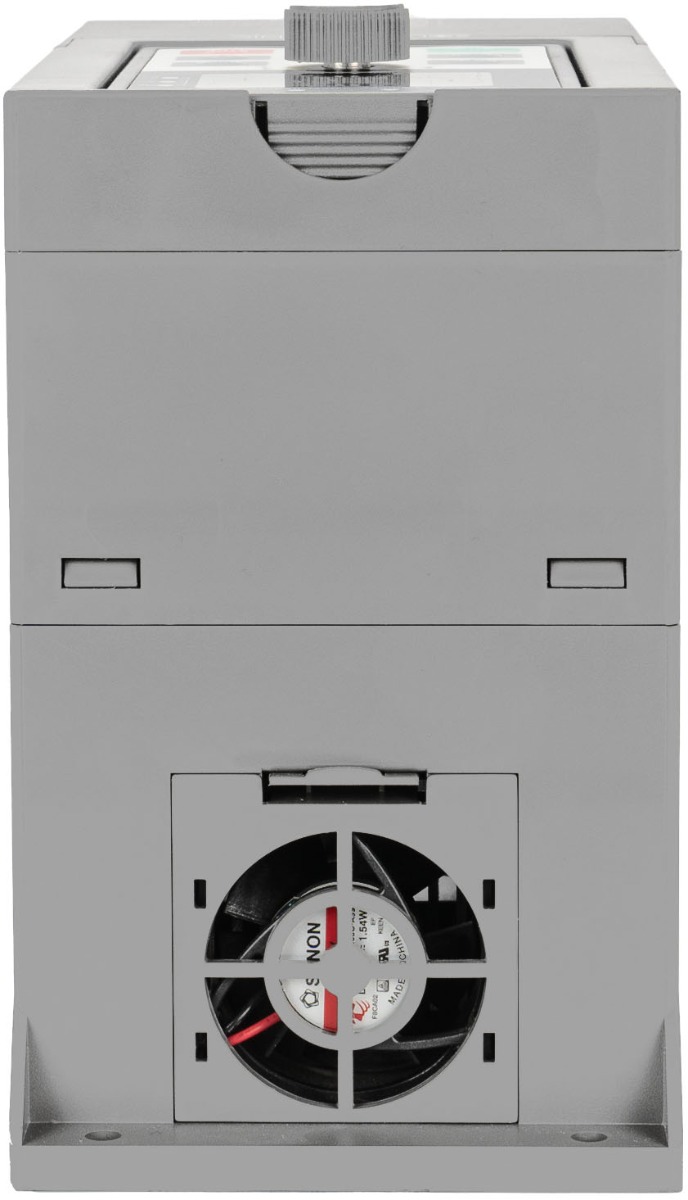

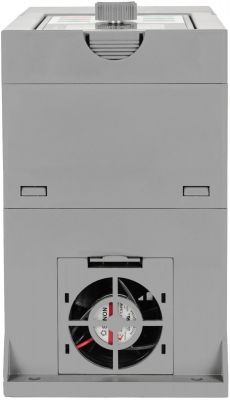

Variateur de fréquence ST500 2.2KW 230V
184,87 €*
Faits saillants
- Convient uniquement aux moteurs triphasés
- Puissance : 2.2KW
- Courant nominal d'entrée : 23 A
- Courant nominal de sortie : 10 A
- Tension : 220V(-15%) - 240V(+10%)
- Fréquence : 50/60Hz, ± 5%
- Préréglage optimal des paramètres
- Temps d'installation court, mise en service facile et intuitive

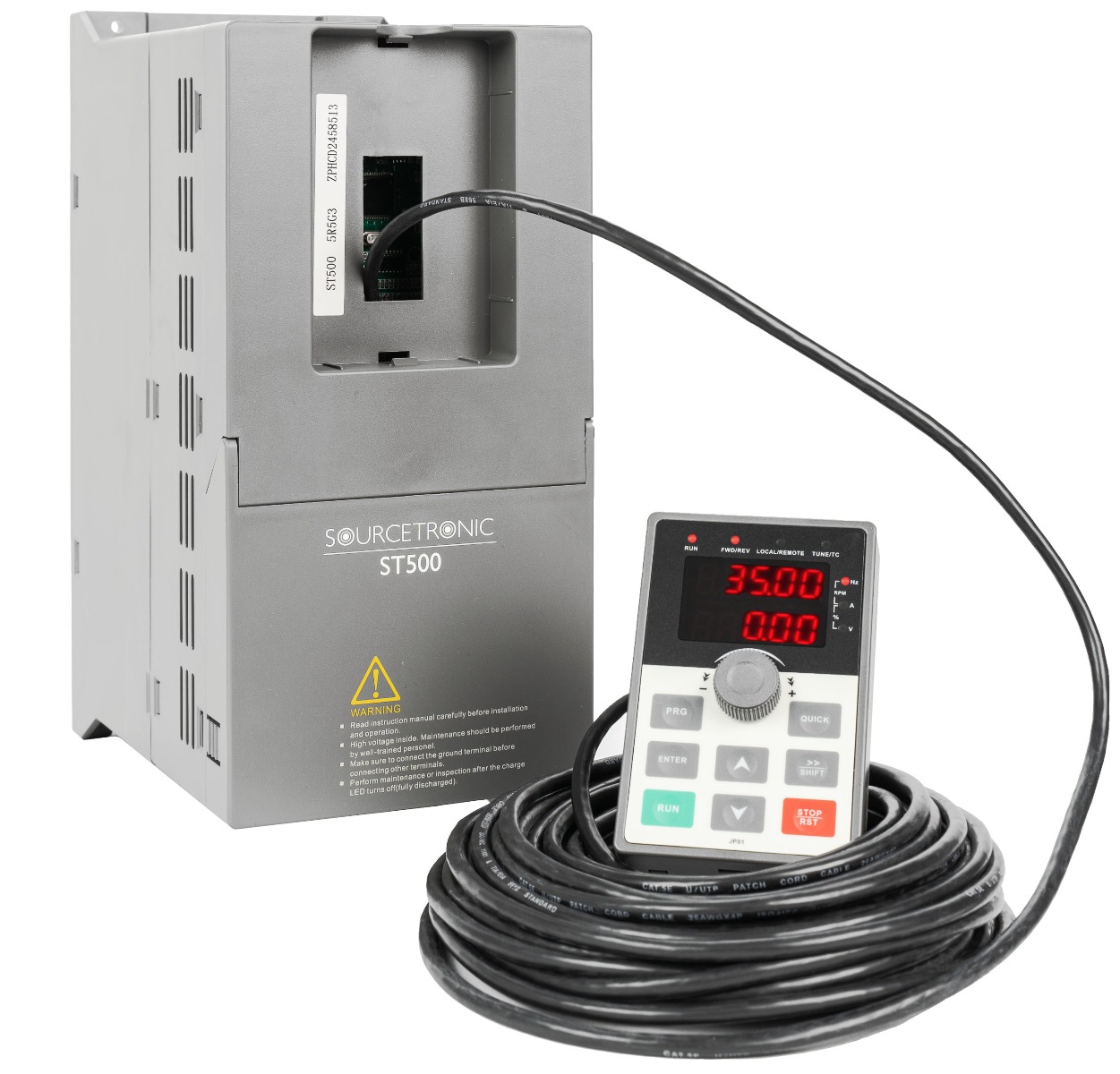

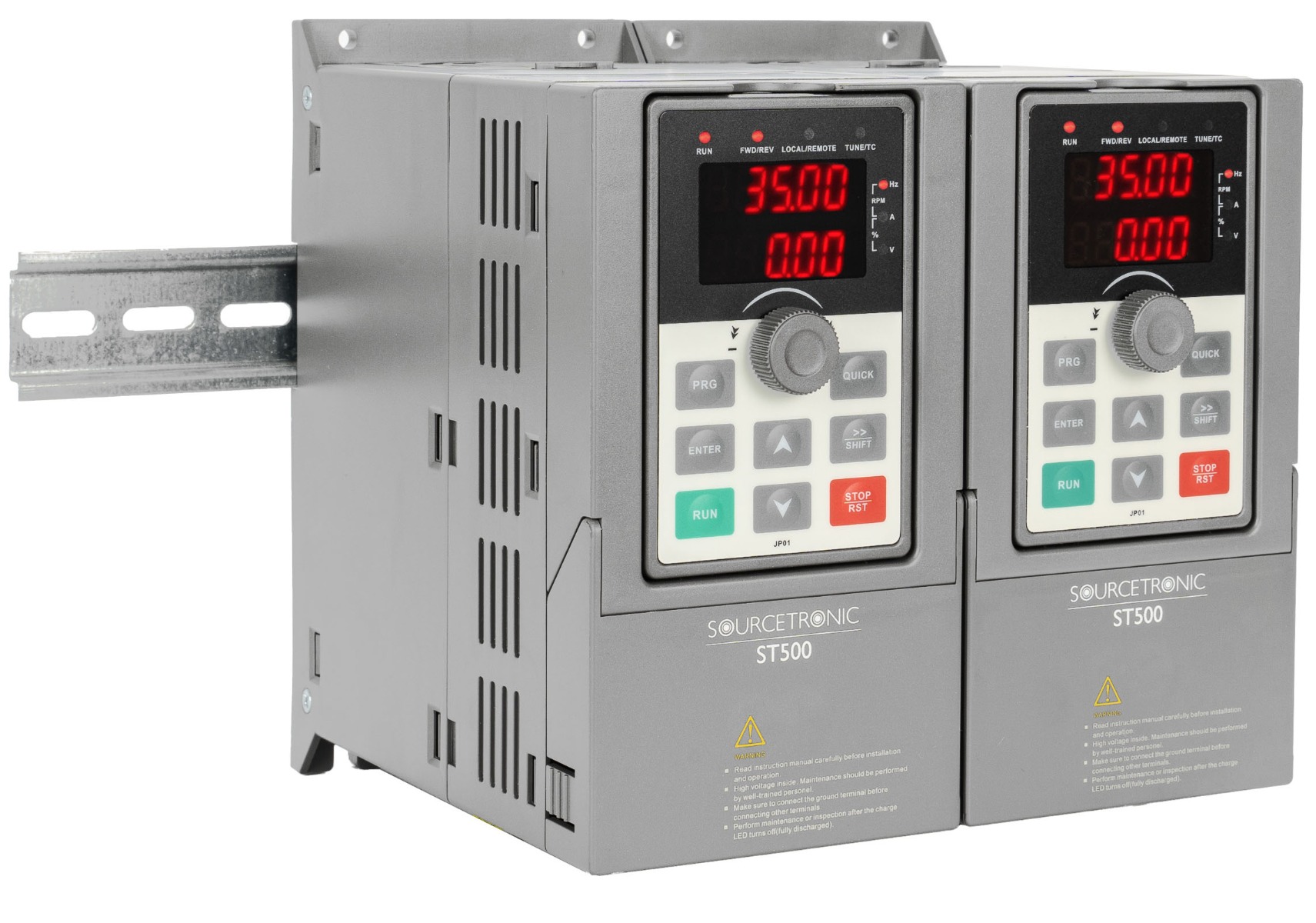

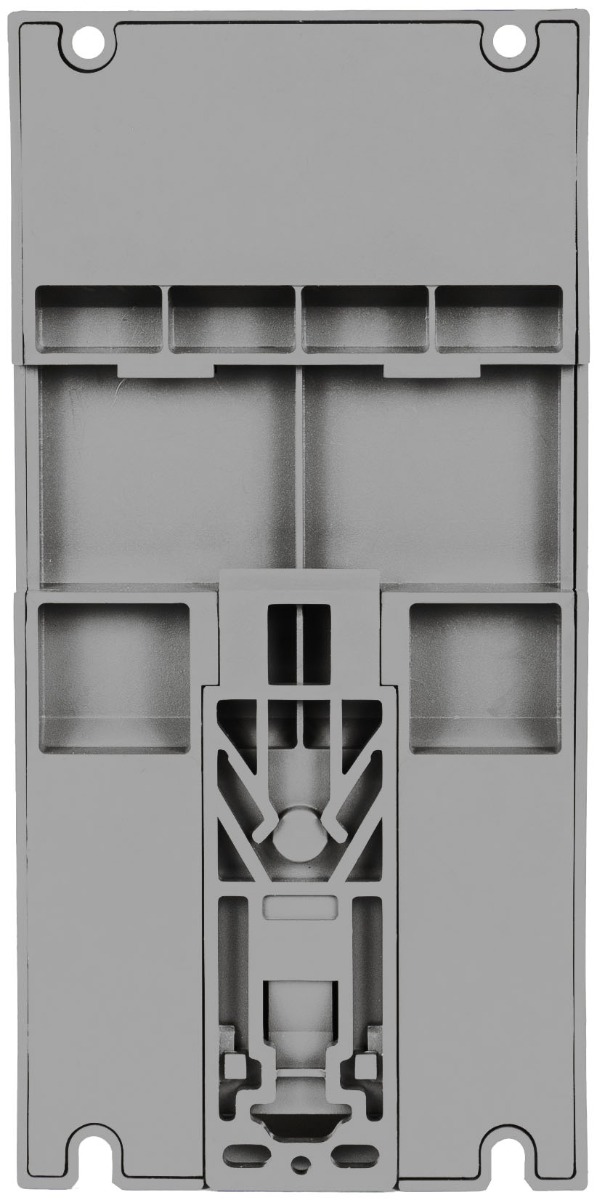

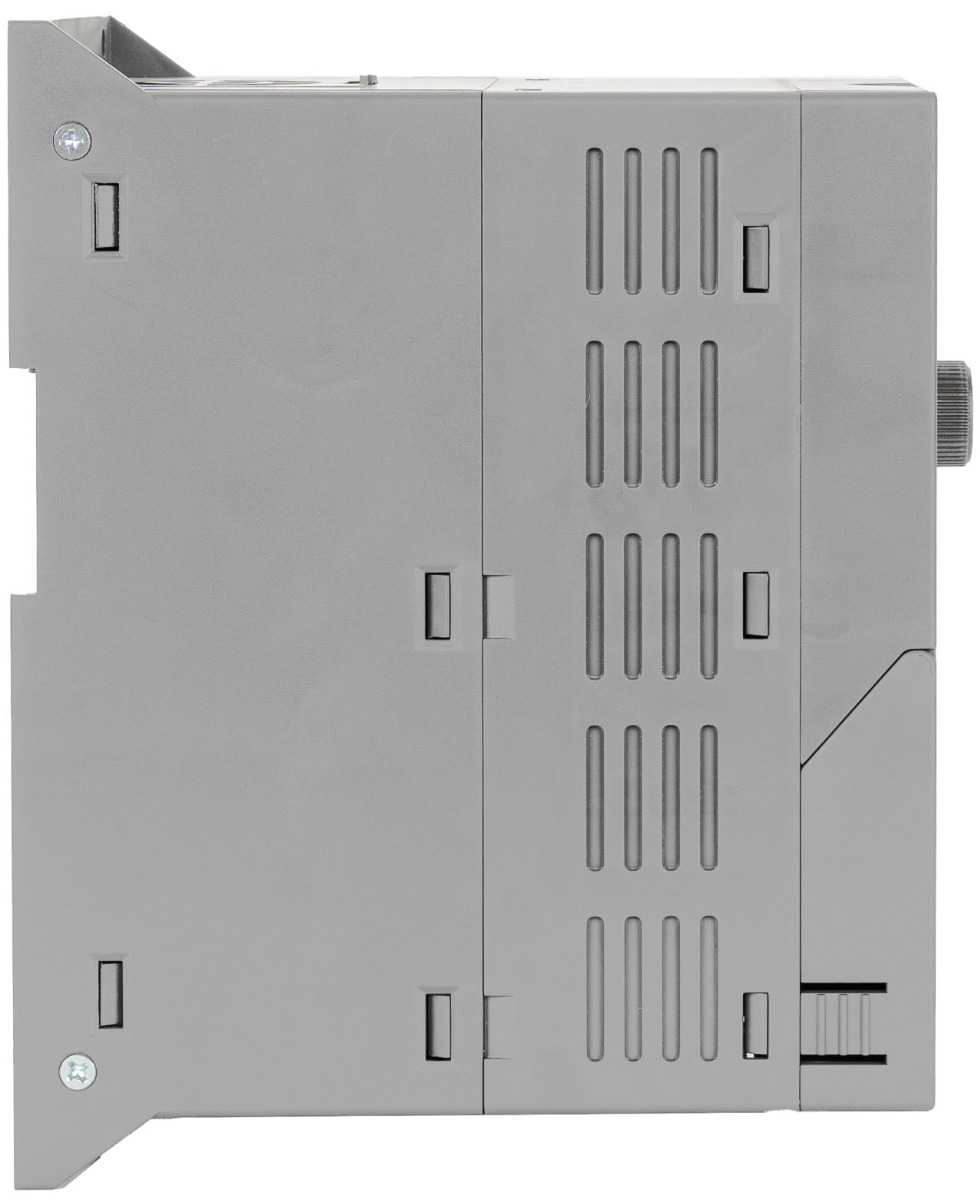

- Montage possible sur rail porteur
- E/S numériques et analogiques flexibles
- Vitesse du moteur réglable par potentiomètre
- "Mode Boucle Ouverte - Boucle Ouverte - Boost-Mode"
- Compensation du glissement automatique
- Fonctions PID étendues
- Fonction d'arrêt
Entrées
Entrée numérique |
|
Entrées numériques programmables : | 8 |
Tension : | 0 - 24VDC |
Logique : | PNP / NPN |
Tension d'entrée maxi : | 30VCC |
Nombre d'entrées d'impulsions programmables : | 1 |
Fréquence d'entrée maximale : | 100kHz |
Résolution pour le contrôle de fréquence : | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Entrées analogiques |
|
Nombre d'entrées analogiques : | 3 |
Type d'entrées : | AI 1 : 0-10V / 0-20mA AI 2 : 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA, PT100 |
Résolution pour le contrôle de fréquence : | max. Fréquence * 0,1 |
Sorties
Sortie (U,V,W) |
|
Modes de contrôle : | V / F Caractéristique / contrôle vectoriel O. PG / contrôle vectoriel m. PG |
Tension de sortie : | 0 - 100% de l'alimentation électrique |
Fréquence de sortie : | 0 - 300Hz (commande vectorielle) 0 - 3200Hz (commande V/F) |
Tension nominale du moteur : | 230V |
Ramptimes : | 0,0 - 6500,0s |
Fonctions de rampe : | Linéaire / Courbe en S |
Fonctions de surcharge : | 150% pendant une minute 180% pendant 2 secondes |
Fréquence porteuse : | 0,5kHz - 16,0kHz réglable |
Modes de courbe U / f : | Linéaire / Carré / Réglable |
Sortie numérique / Sortie impulsions |
|
Sorties programmables : | 2 |
Tension | 24VCC |
Logique : | PNP |
Min. Fréquence de sortie : | 0Hz |
Max. Fréquence de sortie : | 100kHz |
Sorties relais |
|
Sorties programmables : | 2 |
Numéro du terminal : | TA1 / TC1 (fermer) TB1 / TC1 (ouvert) |
Maman. Alimentation CA : | NO : 250VAC / 5A ; NC:250VAC / 3A |
Max. Alimentation DC : |
30VDC / 1A |
Fonctions : | 39 |
Sorties analogiques |
|
Sorties programmables : | 2 |
Tension : | 0 - 10VDC max. 5mA |
Courant : | 0 - 20mA charge maxi. 250Ohm |
Fonctions : | 16 |
Modbus |
|
RS485 | Intégrée |
Caractéristiques techniques
- Démarrage/arrêt rampe linéaire : 0.0-6500.0s
- Signal de retour PID DC(0-10V), DC(0-20mA)
- Fréquence nominale du moteur 50Hz et 60Hz
- Marche avant et marche arrière
- Déverrouillage du contrôleur/terminals/Bus
- 16 vitesses fixes peuvent être librement réglées et choisies par les signaux d'entrée
- 10 façons de contrôler la vitesse
- Réglage pas à pas de la fréquence PWM 1kHz-15kHz
- Emplacements pour extensions : commande de pompe spéciale, extension E/S, codeur incrémental
- Fréquence de sortie :
- Contrôle vectoriel : 0-400Hz
- Contrôle V/F : 0-320Hz
- Mode de contrôle :
- Commande V/F (linéaire, carrée)
- Contrôle vectoriel E/S PG
- Précision : 0,5
- Contrôle de vitesse :
- Plage de réglage 1:100
- Précision 0,5
- Couple :
- Boost automatique pour les basses fréquences jusqu'à 1Hz
- Augmentation manuelle de 0,1 % à 30 %
- Temps de réponse : <40ms
- Couple de démarrage : 150% à partir de 0,5Hz
- Limites de vitesse réglables
- Technique en circuit fermé
- Affichage :
- Fréquence, courant, tension, couple, PID, ....
- Message d'erreur
- Verrouillage du clavier
- Fonctions automatiques :
- Indication des paramètres du moteur
- Régulation de tension (AVR)
- Commutation de tension nulle
- Limitation active du courant
- Redémarrage après une panne de courant
- Compensation du glissement
- Fonction frein CC (temps, intensité, fréquence) et commande JOG
- Réduction des bruits de moteur grâce à une fonction PWM précise
- Evitement élégant des vibrations en bloquant les fréquences
- Vitesse variable par couple continu
- Mémoire d'erreurs
- Température -10°C à +40°C au-dessus du niveau de la mer sans réduction de puissance
- Température de stockage -20°C à +65°C
- Humidité 90% RF - sans condensation
- Altitude jusqu'à 1.000m au-dessus du niveau de la mer sans réduction de puissance
- Normes de sécurité selon EN 61800-5-1:2007
- Tolérance électromagnétique selon EN 61800-3:2004+A1:2012
- Essai de vibration en dessous de 5.9m/s² = 0.6g
- Classe de protection : IP20 (FR 60529), NEMA 1
- Conformité RoHS
- Conformité CE
Types de boîtiers et dimensions
Tension nominale |
Puissance de sortie[kW] |
Courant nominal d'entrée[A] |
Courant de sortie nominal[A] |
Dimensions du boîtier (LxlxH)[mm][mm |
Dimensions de montage (lxlxpxd)[mm][mm |
Poids[kg] |
Monophasé 230V | 2.2 | 23 | 10 | 185x90x166x185x90x166 | 174x65x5x5 | 1.5 |
Concept de protection intégré
- 100 % de protection contre les défauts à la terre
- Surtension et sous-tension
- Surintensité et sous-intensité
- Protection contre la surchauffe
- Décrochage en surtension
- Protection contre la surchauffe
- Erreur de communication
- Anomalie de rétroaction PID
- Refroidissement en fonction de la puissance nominale (température du ventilateur contrôlée)
- Protection par mot de passe
- Autotest automatique après redémarrage
- By-pass en cas de panne de courant

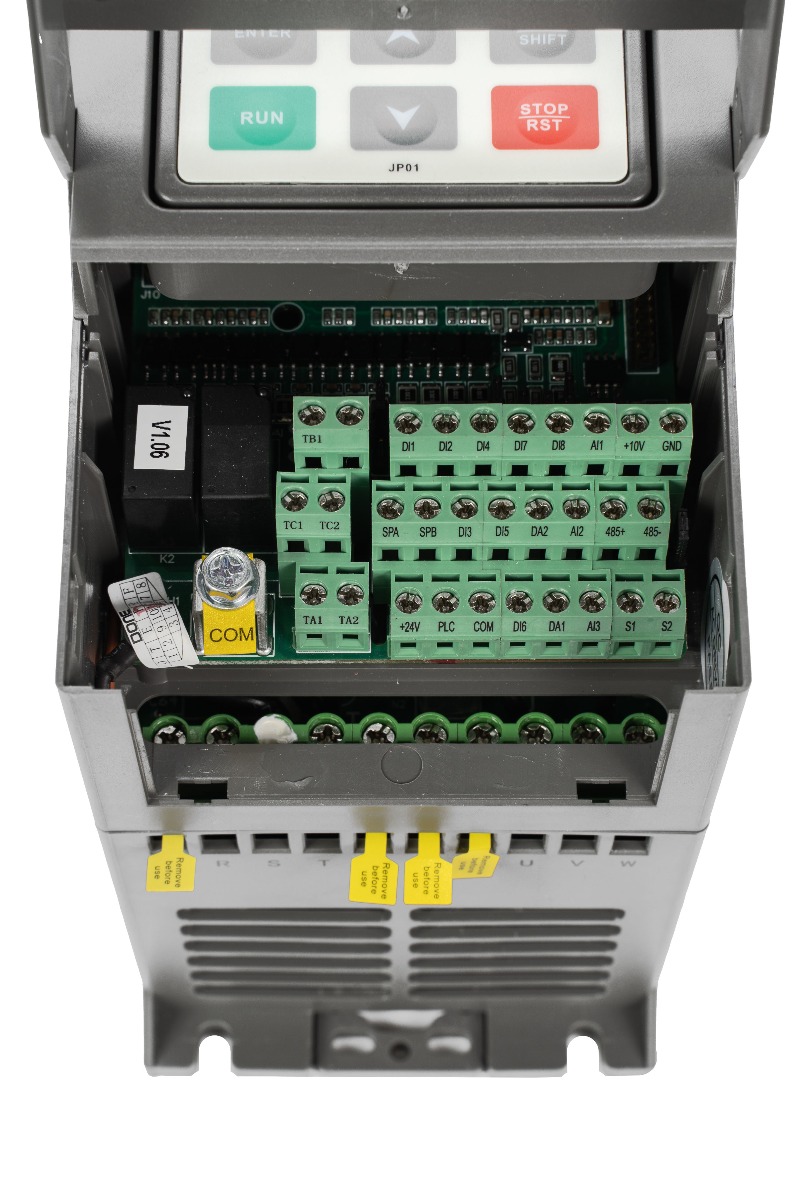

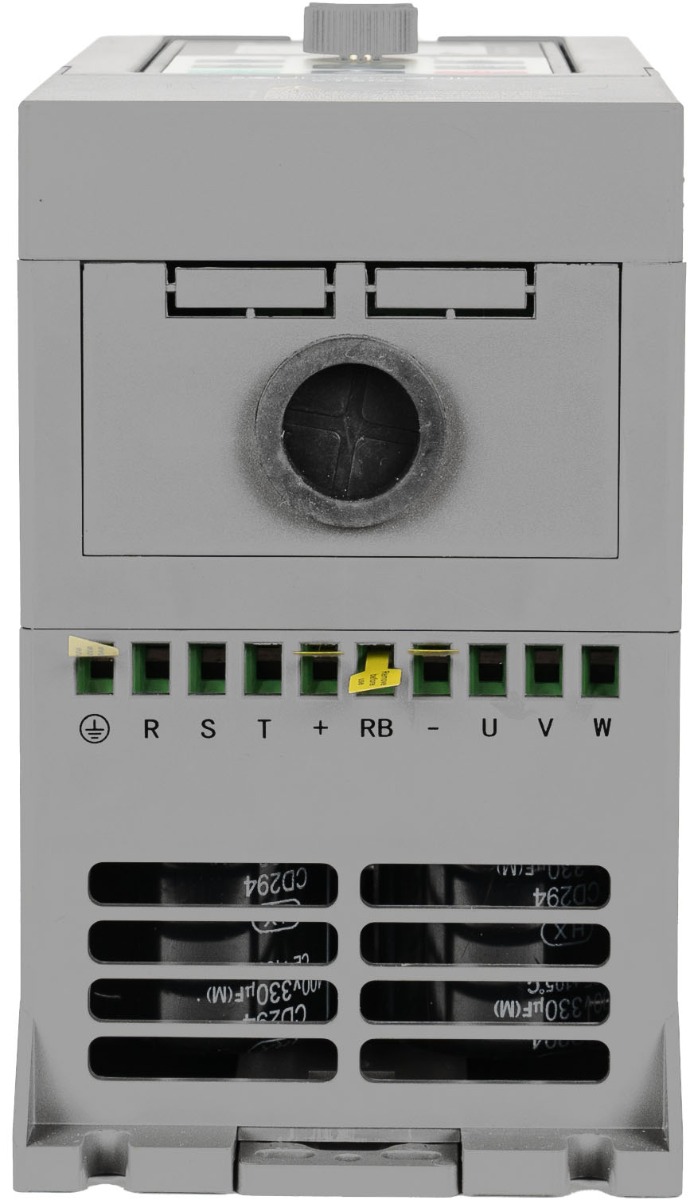

Interfaces E/S
- E/S numériques et analogiques - configuration flexible
- 8 entrées numériques 9-30VDC (PNP/NPN)
- 3 entrées analogiques (0-10V / 0-20mA)
- 2 sorties numériques 0-24VDC / 0-40mA
- Sortie impulsions 0-50kHz
- 2 entrées analogiques 0-10VDC, 0-20mA
- 2 sorties relais (250VAC/30VDC, 5A)
- Interface RS485
