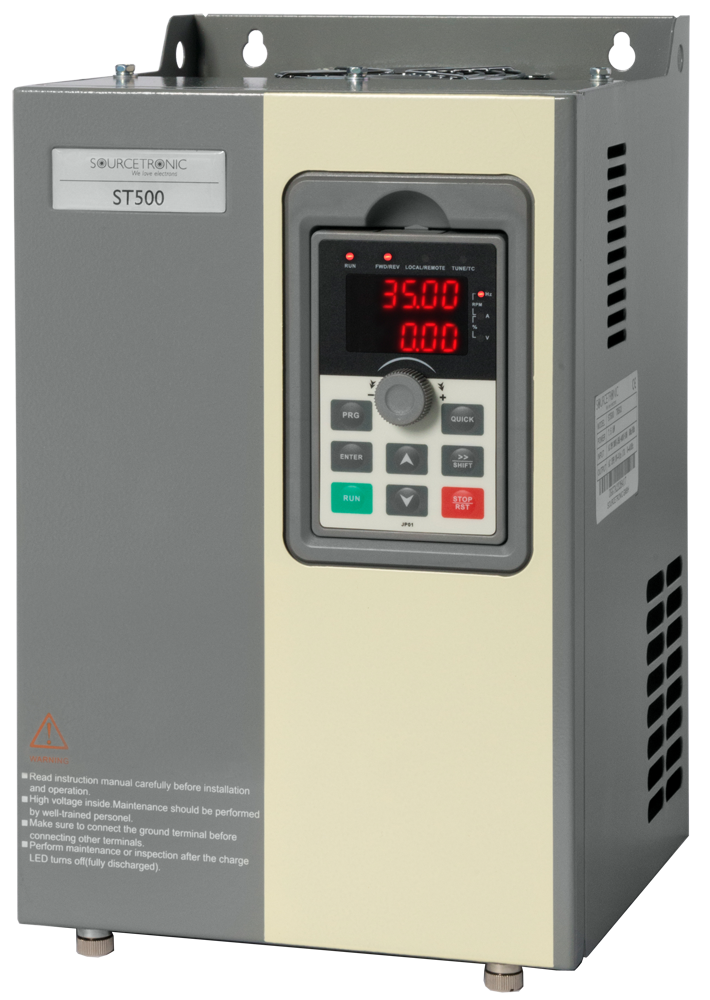

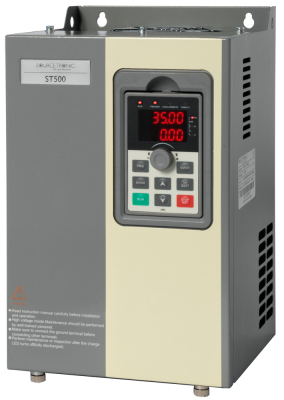

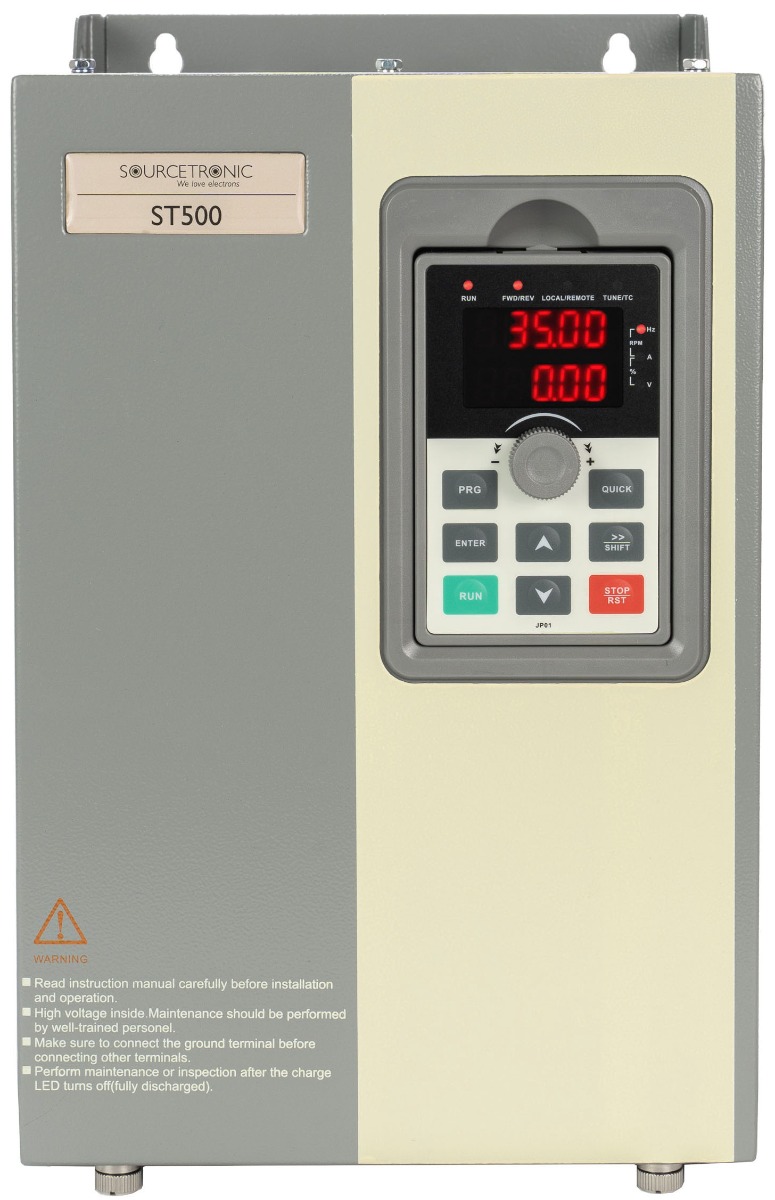

Variateur de fréquence ST500 15KW 690V

Faits saillants

• Puissance : 15KW
• Courant nominal d'entrée : 20 A
• Courant nominal de sortie : 15 A
• Tension : 525 - 690V (±10%)
• Fréquence : 50/60Hz, ± 5%
• Préréglage optimal des paramètres
• Temps d'installation court, mise en service facile et intuitive
• Montage possible sur rail porteur
• E/S numériques et analogiques flexibles
• Vitesse du moteur réglable par potentiomètre
• "Mode Boucle Ouverte - Boucle Ouverte - Boost-Mode"
• Compensation du glissement automatique
• Fonctions PID étendues
• Fonction d'arrêt

Caractéristiques techniques

• Démarrage/arrêt rampe linéaire : 0.0-6500.0s
• Signal de retour PID DC(0-10V), DC(0-20mA)
• Fréquence nominale du moteur 50Hz et 60Hz
• Marche avant et marche arrière
• Déverrouillage du contrôleur/terminals/Bus
• 16 vitesses fixes peuvent être librement réglées et choisies par les signaux d'entrée
• 10 façons de contrôler la vitesse
• Réglage pas à pas de la fréquence PWM 1kHz-15kHz
• Emplacements pour extensions : commande de pompe spéciale, extension E/S, codeur incrémental
• Fréquence de sortie :
  • Contrôle vectoriel : 0-400Hz
  • Contrôle V/F : 0-320Hz
• Mode de contrôle :
  • Commande V/F (linéaire, carrée)
  • Contrôle vectoriel E/S PG
  • Précision : 0,5
• Contrôle de vitesse :
  • Plage de réglage 1:100
  • Précision 0,5
• Couple :
  • Boost automatique pour les basses fréquences jusqu'à 1Hz
  • Augmentation manuelle de 0,1 % à 30 %
  • Temps de réponse : <40ms
  • Couple de démarrage : 150% à partir de 0,5Hz
  • Limites de vitesse réglables
  • Technique en circuit fermé
• Affichage :
  • Fréquence, courant, tension, couple, PID, ....
  • Message d'erreur
  • Verrouillage du clavier
• Fonctions automatiques :
  • Indication des paramètres du moteur
  • Régulation de tension (AVR)
  • Commutation de tension nulle
  • Limitation active du courant
  • Redémarrage après une panne de courant
  • Compensation du glissement
• Fonction frein CC (temps, intensité, fréquence) et commande JOG
• Réduction des bruits de moteur grâce à une fonction PWM précise
• Evitement élégant des vibrations en bloquant les fréquences
• Vitesse variable par couple continu
• Mémoire d'erreurs
• Température -10°C à +40°C au-dessus du niveau de la mer sans réduction de puissance
• Température de stockage -20°C à +65°C
• Humidité 90% RF - sans condensation
• Altitude jusqu'à 1.000m au-dessus du niveau de la mer sans réduction de puissance
• Normes de sécurité selon IEC61800-5
• Tolérance électromagnétique selon IEC61800-3
• Essai de vibration en dessous de 5.9m/s² = 0.6g
• Classe de protection : IP20 (FR 60529), NEMA 1
• Conformité RoHS
• Conformité CE

Concept de protection intégré

• 100 % de protection contre les défauts à la terre
• Surtension et sous-tension
• Surintensité et sous-intensité
• Protection contre la surchauffe
• Décrochage en surtension
• Protection contre la surchauffe
• Erreur de communication
• Anomalie de rétroaction PID
• Refroidissement en fonction de la puissance nominale (température du ventilateur contrôlée)
• Protection par mot de passe
• Autotest automatique après redémarrage
• By-pass en cas de panne de courant

Interfaces E/S

• E/S numériques et analogiques - configuration flexible
• 8 entrées numériques 9-30VDC (PNP/NPN)
• 3 entrées analogiques (0-10V / 0-20mA)
• 2 sorties numériques 0-24VDC / 0-40mA
• Sortie impulsions 0-50kHz
• 2 entrées analogiques 0-10VDC, 0-20mA
• 2 sorties relais (250VAC/30VDC, 5A)
• Interface RS485
