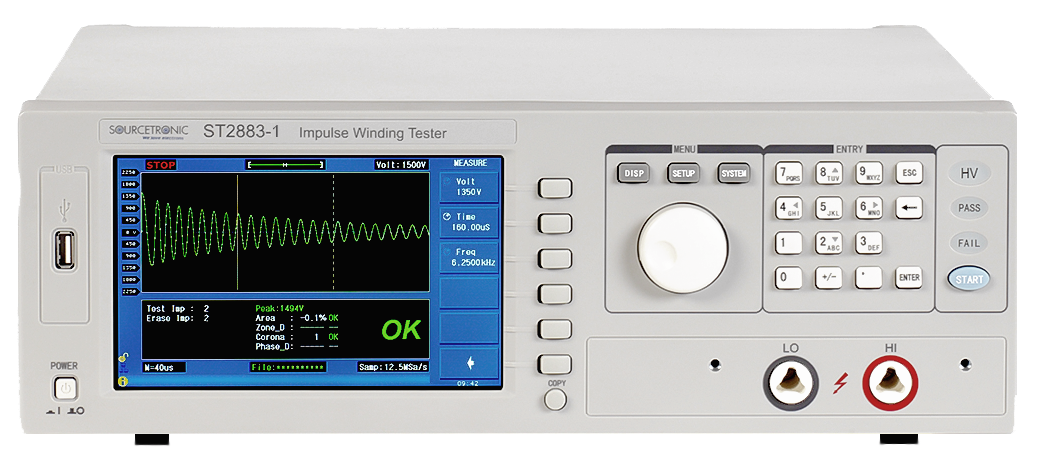

Testeur de surtension ST2883-1
Réf. produit :
64061
EAN:
4260409229990
3 290,00 €*
Biens attendus bientôt
Détails
Service technique +49 421 277 9999
Imprimer
Informations sur le produit "Testeur de surtension ST2883-1"
Le testeur de surtension ST2883-1 peut fonctionner directement à partir d'un navigateur standard LAN LXI. Grâce au généreux écran TFT de 7" de couleur, vous pouvez voir directement toutes les données et les courbes.
Résumé
- Testeur de surtension LAN / LXI 5kV
- Vitesse de mesure rapide de 6 mesures/sec.
- 4 méthodes de comparaison des formes d'onde
- Zone, Zone différentielle, Décharge corona, Phase différentielle
- Écran large TFT de 7" en couleurs 65k
- Résultats de la comparaison réussite/échec

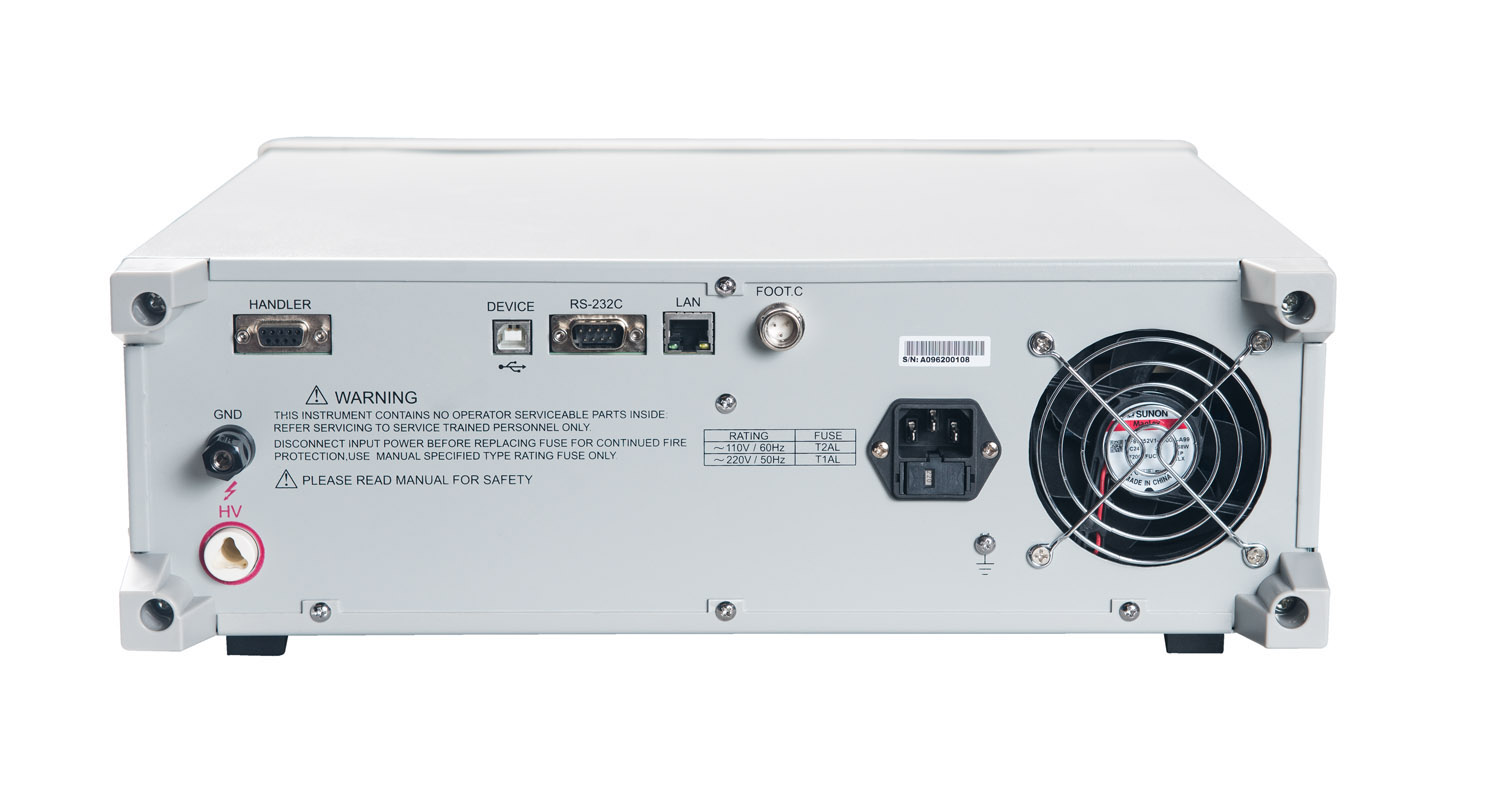

- Interfaces : Manipulateur, RS232, USB, LAN
- La forme d'onde peut être stockée sur des clés USB (500 groupes)
- Pédale de commande
Features
- Tension d'impulsion de sortie 30V - 1200V, résolution 5V
- Précision : 2%
- Modes de contrôle de la tension : Constante et normale
- Énergie d'impulsion maximale 0,02 Joule @ 1kOhm
- Gamme d'inductance > 1 µH
- Taux d'échantillonnage de 200 MS/s
- 1-phase
- Impédance d'entrée 5MOhm
- Résolution d'échantillonnage 8 bits
- Longueur d'échantillonnage 960 octets
- Affichage direct des résultats de la comparaison
- Taux moyen programmable 1 - 99
- Mémoire interne de données de forme d'onde 20 groupes
General
- Puissance : 115 / 230 V ± 10 %, 50/60 Hz
- Poids 15 kg
- Dimensions 400x132x390 mm
- Environnement de fonctionnement 0°C - 40°C, ≤ 75% RH
Ce qu'il y a dans la boîte

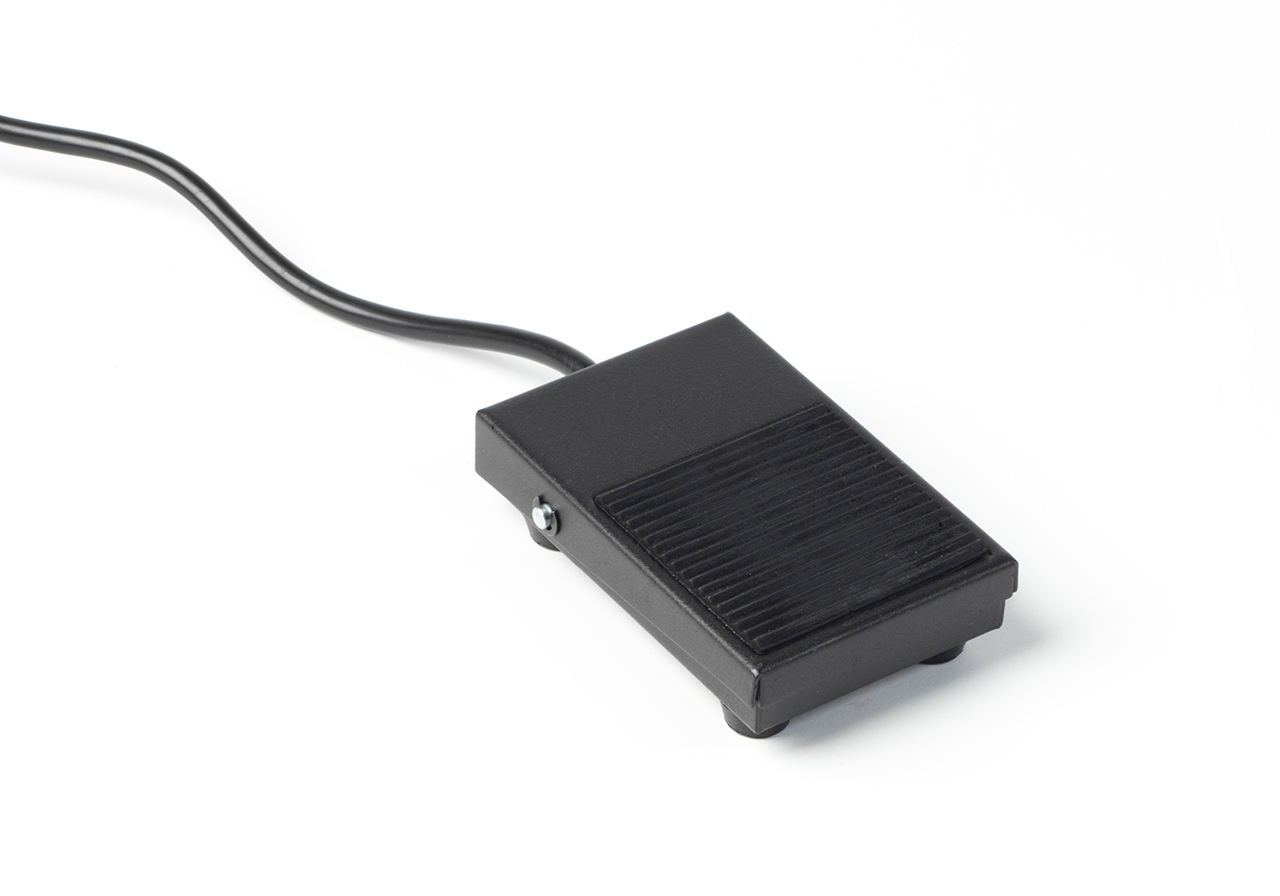

- ST2881-001 Pédale de commande

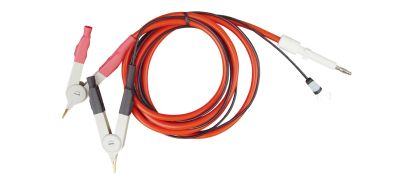

- ST2883-01 cordons de pinces de test
- Câble de connexion
- Manuel
Options
- Carte d'interface GPIB ST10001
- Logiciel de contrôle ST12021
Spécifications |
|||||
| Modèle | ST2883S8 | ST2883S5 | |||
| Tension d'impulsion | 100V-5000V 10V étapes |
||||
| Précision de la tension | ±(5% valeur de consigne +15V) | ||||
| Précision de la relecture | ±(5% valeur réelle +15V) | ||||
| Chaînes | 8 | 4 | |||
| Gamme de tests d'inductance | ≥10µH | ||||
| Énergie d'impulsion | Max. : 0,25 joule | ||||
| Vitesse d'essai | 6 fois/seconde (canal unique, étape unique) | ||||
| Impulsions appliquées | Max. : 32 | ||||
| Impédance d'entrée | 5MΩ | ||||
| Afficher | 800x480 points, 65k couleur TFT ; gamme d'affichage de la forme d'onde : 600x256 | ||||
| Acquisition de formes d'onde | Taux d'échantillonnage : Max. 200Msps, 8 niveaux réglables Résolution : 8 Bits Profondeur de la mémoire : 6k Octets en moyenne : 1 à 32 |
||||
| Méthodes de comparaison | Comparaison avec la forme d'onde standard : - Comparaison de la taille de la zone - Comparaison de la zone différentielle - Comparaison des décharges corona - Comparaison de la phase différentielle |
||||
| Mesure de la forme d'onde | Tension/fréquence/heure | ||||
| Mode de déclenchement | Manuel/Externe/Bus/Interne | ||||
| Sortie de détection | Affichage des réussites/échecs/LED/ Alarme | ||||
| Statistiques de mesure | Statistiques pour les résultats des mesures | ||||
| Mémoire | 20 groupes de données de forme d'onde standard et de configuration d'instrument peuvent être stockés dans une mémoire interne non volatile. Une mémoire flash USB peut être utilisée comme mémoire externe. |
||||
| Interface | Manipulateur, RS232C, dispositif USB, hôte USB, LAN | ||||
Alimentation électrique |
|||||
| Alimentation électrique | 220V ±10% 50Hz/60Hz ±5% | ||||
| Consommation d'énergie | ≤200VA | ||||
Conditions générales |
|||||
| Environnement de travail | Température | 0°C - 40°C | |||
| Sécurité et compatibilité électromagnétique | IEC61010-1:2001,IEC61326-2-1:2005 | ||||
Related products
Étalonnage de la tension de choc
129,00 €*
- Testeurs de tension de choc, testeurs de tension à impulsion
- Appareils indépendants du fabricant
- Référençables aux étalons nationaux (DAkkS, PTB)
- Réparation et ajustage sur demande .
- Certificat d'étalonnage conforme à ISO17025
- Nettoyage de l'appareil
Control Software ST2883-S
149,00 €*
- Devices: surge voltage tester ST2883
- Analysis software for the evaluation of test results
- Storage of measurement results on the PC
- Operating systems: Win 7, Win 10
- Save as: CSV, PNG, BMP JPEG
- Basic functions:
- Std Wave, Comperator, Area Size, Zone Diff., Corona, Phase Diff.
- Parameter settings: Voltage, Test imp., Erase imp. time
- Secure interface: RS232
- Easy to install
Cadre de montage SMF29
198,00 €*
- Cadre de montage 19" robuste
- Métal revêtu par poudre
- Fixation de l'appareil en façade
- Appareils : ST2829, ST2829XX, ST2883
- Couleur : RAL7035 gris clair
- Hauteur : 4 U

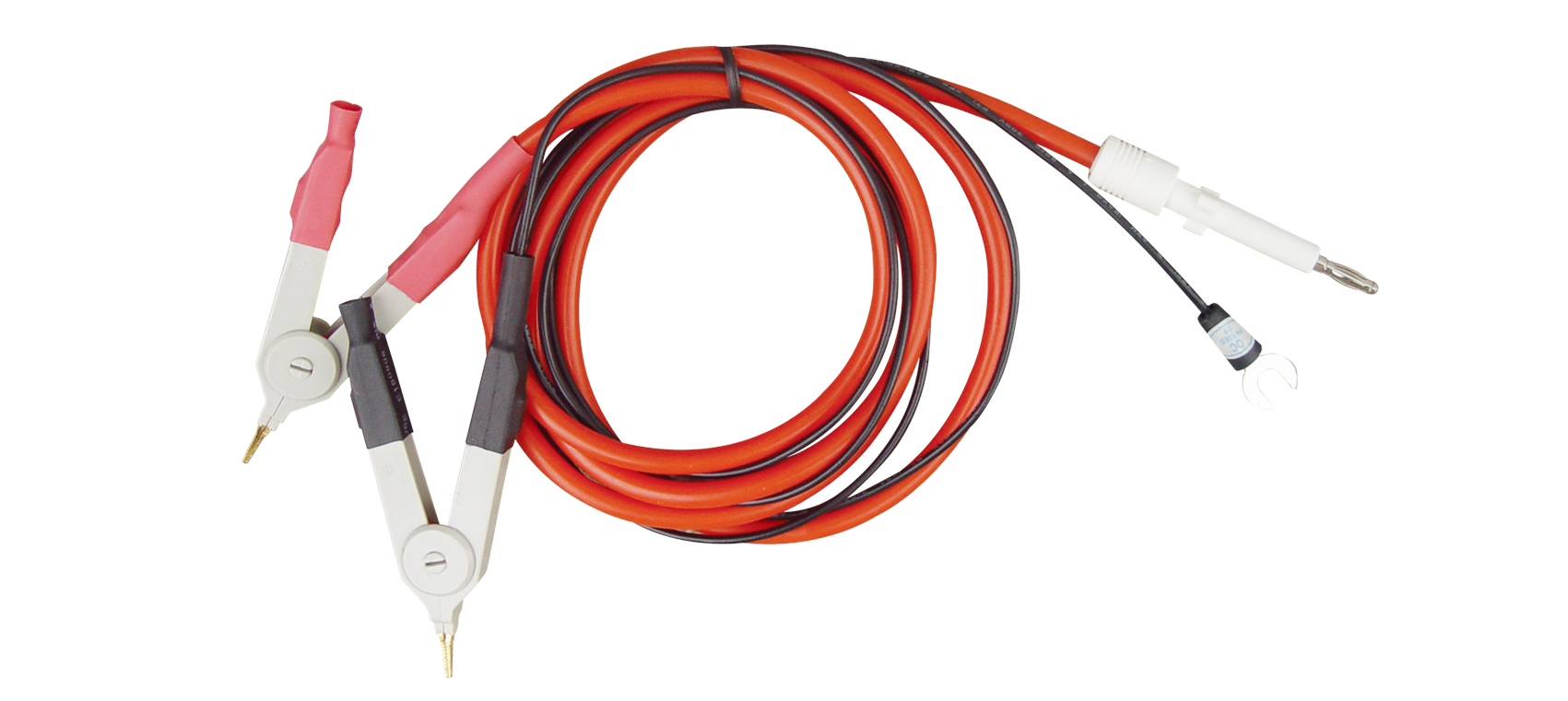

Test Lead ST2883-01
