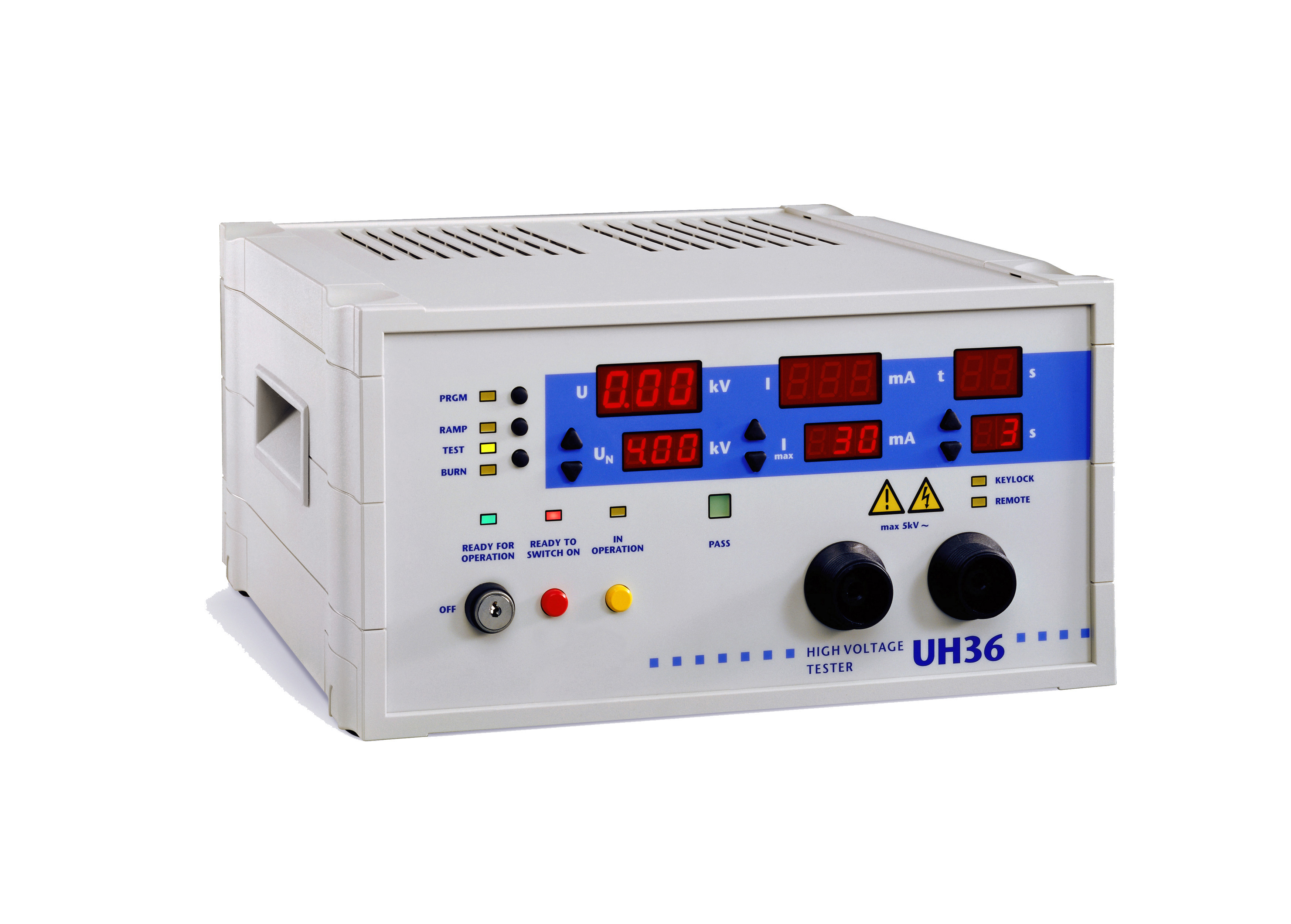

Testeur de hipot UH36 (Rental device)
279,00 €*
Détails
Les points forts
- 5KV hipot tester UH36
- Transformateur 500VA
- 4-wire-contact-monitoring
- Rupture de contacteur
- Démarrage automatique
- Paramètres de test programmables
- Sans potentiel conformément à EN50191
- RS232, E/S numérique, CAN
- Courant de déclenchement réglable
- Terminaux (PLC, footswitch, cave, opération à 2 mains)
Méthodes de test
- Voltage CA : 0V - 5000V
- Résolution : 10V
- Accuracy : 1% ± 2 digits
- AC current : 0.5mA - 100mA
- Résolution : 0.1mA
- Accuracy : 1% ± 3 digits
- Courant court : 200mA
- Courant de relâchement programmable
- 50Hz et 60Hz
- Tension de sortie régulée
- Tests commutables :
- "test"
- "burn"
Données techniques
- Message d'erreur : optique, acoustique, interface
- Zero voltage switch (protège votre objet de test)
- Valeurs cibles et vraies affichées en permanence
- Fonction de verrouillage de la clé
- Options de buzz
- LED display brightness selectable
- Fonction imprimante : OK, NOK, always
- Temps de rampe et type de rampe
- Test de calibration de la durée
- Temps de test : 1-99s / 1-99min et permanent
- Max 1 sec. Fonction Burn
- Minimum de surveillance du courant
- Mémoire pour 9 réglages de paramètres
- LED's (operation, HV, remote, burn)
- 2 boutons (opération, HV)
- Interface CAN à étendre dans le système de test
- Entrées/sorties numériques :
- START / STOP
- PASS / FAIL
- Test en cours
- Terminaux :
- 2 HV sockets potential free
- Lampe d'avertissement
- Foot switch, test-cage, rideau lumineux, prod.-line, opération bimanuelle
- La norme de sécurité la plus élevée :
- Commutateur à clé empêchant toute utilisation non autorisée
- Haute tension absolument libre de potentiel
- Two fold isolated transformer and measurement converter
- Indication d'état
- Socket pour lampe pilote externe
- Buzzer d'avertissement intégré
- Socles isolés
- Bouton d'activation de sécurité conforme à VDE0104
- Circuit de sécurité avec relais HV à actionnement forcé
- Supply : 230V, 50/60 Hz, 8A max.
- Température d'utilisation : +5° à +45°
- Humidité de l'air : 70% (non-condensation)
- Attitude : 2000m
- Conception industrielle compacte (W/H/D) : 307/164/273 mm
- Poids : 15.8 kg
- Compliant CE, conforme à la norme EN 50 191

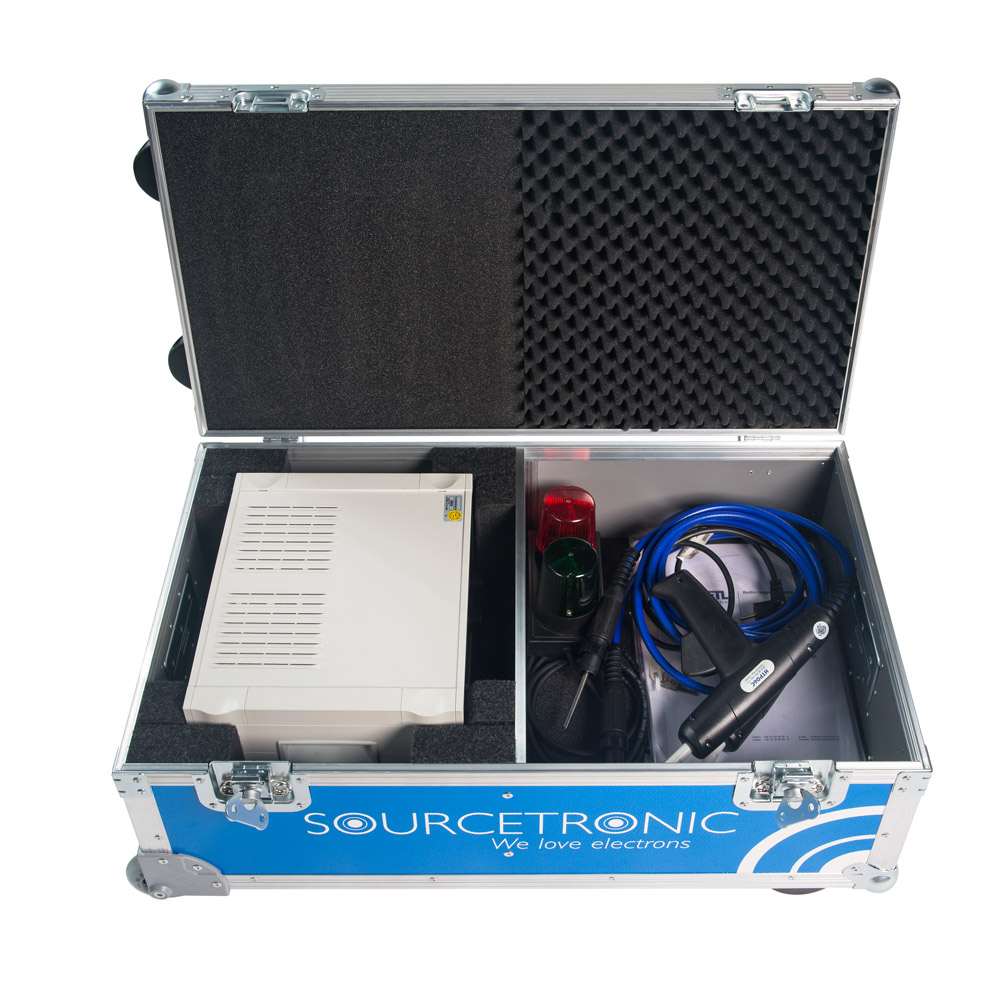

Qu'y a-t-il dans la boîte:
- Une fiche de circuit de sécurité
- Câble d'alimentation
- Manuel d'utilisation
- Calibrage en usine
- Câble HVP06C HV avec fiche
- Lampe d'avertissement WK26
