Système de gestion de la qualité certifié
Système de test Two-Part ZPA-AC-30-0050-OGT
Prix sur demande
Détails

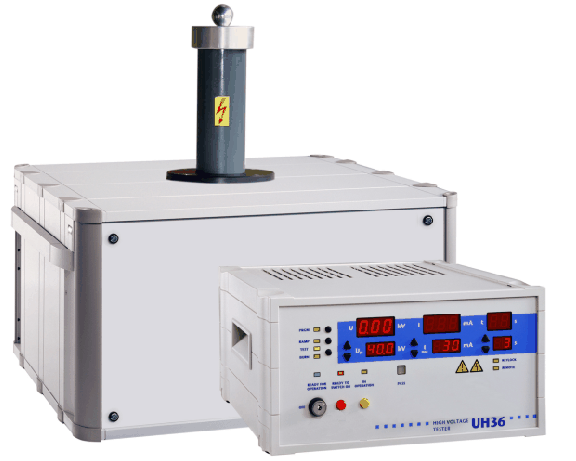

Système de test à deux parties
.Two-part high-voltage AC test system for testing the voltage resistance. La connexion se fait via des câbles haute tension à l'objet de test. Le système se compose d'une unité de contrôle séparée (unité de commande) et d'une unité de puissance, toutes deux logées dans le boîtier de la table. La chute de tension se produit au niveau de la section de puissance via un tube qui a été montré ci-dessus.
Points forts
- 30 kV AC
- PI-régulé
- Courant de test : 0.5mA - 50mA
- Puissance : 1500 VA
- Avec transformateur à huile
- Testing time : 1s - 99min, endless
- Pour applications avec câblage haute tension fixe
- Ramping
- Fonction de brûlure robuste
- Monitoring de contact à 4 fils
- Wire break monitoring
- Launch control
- Paramètres de test programmables
- RS232, entrées/sorties numériques (API), CAN
- Logiciel, DLL, LabView, Active-X (option)
Méthodes de test
- Test haute tension AC
- Voltage AC : 100 V - 30000 V
- Courant AC : 0.5 - 50 mA
- Courant de court circuit : > ; 200 mA
- Capacité du transformateur : 1500 VA
- Fréquence de sortie 50 Hz / 60 Hz
Données techniques
- Unité de bureau avec transformateur d'huile
- Tension d'essai régulée
- Sortie haute tension par tube
- Message d'erreur : acoustique, optique, interface
- Switch zéro tension(pour conserver l'objet test)
- Écran ACTUAL et SET POINT (courant/voltage)
- Key panel interlock
- Signalisation acoustique réglable
- Contrôle de la luminosité de l'écran
- Mode de démarrage sélectionnable
- Programme de gestion des données avec votre PC (en option)
- Temps de rampe et types de rampe
- Verifying time scaling
- Test time : 1-99s, continu
- Temps de rampe : 0.5-99s
- Monitoring du courant minimum
- Large écran LED et divers boutons de commande
- CAN bus pour extensions
- Interface numérique pour contrôle à distance par PLC :
- START / STOP
- PASS / FAIL
- Test en cours
- Terminaux :
- 2 HV sockets potential free
- Lampe d'avertissement
- Foot switch, test-cage, rideau lumineux, prod.-line, opération bimanuelle
- La norme de sécurité la plus élevée :
- Commutateur à clé empêchant toute utilisation non autorisée
- Haute tension absolument libre de potentiel
- Two fold isolated transformer and measurement converter
- Indication d'état
- Socket pour lampe pilote externe
- Buzzer d'avertissement intégré
- Socles isolés
- Bouton d'activation de sécurité conforme à VDE0104
- Circuit de sécurité avec relais HV à actionnement forcé
- Alimentation électrique : 230V, 50/60 Hz, 8A max.
- Connexion principale : prise schuko
- Tolérances : ± 10%
- Température d'utilisation : +5° à +40°
- Humidité : 80% (non condensing)
- Casing : IP20
- Boîtier industriel compact (RAL 7035)
- Poids : 370 kg
- Conformité CE, selon la norme EN 50 191
- Cooling : refroidissement passif, refroidissement actif disponible en option
Dimensions
- Width test trolley/body (corpus) : 610 mm
- Width test trolley incl. handle : 770 mm
- Largeur du chariot de test, y compris la poignée et le support de fil : 830 mm
- Hauteur du chariot de test, mât inclus : 250 mm
- Hauteur du chariot de test, y compris le mât et le tube : 700 mm
- Trolley de test profond/corps (corpus) : 650 mm
- Trolley de test profond, poignée incluse : 750 mm
- Trolley test Depht incl. handle : 1240 mm
Qu'est-ce qu'il y a dans la boîte
- Connecteur interlock
- Key set
- Câble d'alimentation
- Manuel d'opération
- Calibrage en usine
