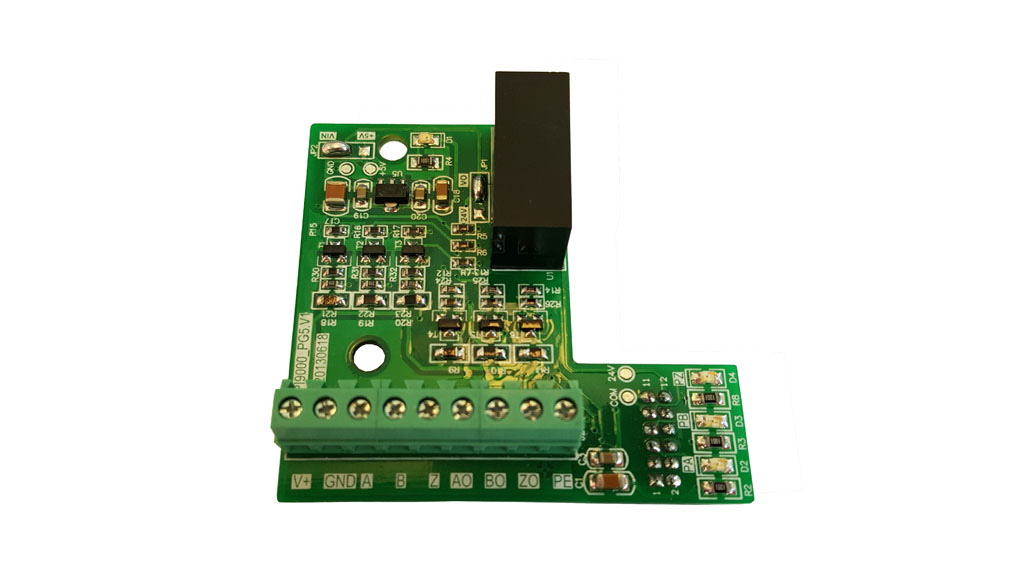

Carte de codage ST9000 PG5 12V
Réf. produit :
60978
EAN:
4260254478932
79,00 €*
Plus que 1 en stock
Détails
Service technique +49 421 277 9999
Imprimer
Informations sur le produit "Carte de codage ST9000 PG5 12V"
Les points forts
- Compatible avec la série d'onduleurs de fréquence ST9000 & ; ST500
- Codeur incrémental ABZ
- OC input PG card, without frequency dividing output
- 12VDC
- Provide voltage and pulse input mode information when ordering
Carte d'encodage pour l'onduleur de fréquence suivant
- ST500 230V
- ST500 400V
- ST500 500V
- ST500 690V
- ST9000 series
Spécifications |
||
| Interface utilisateur | Bloc terminal | |
| Espacement | 3.5mm | |
| Screw | Slotted | |
| Swappable | NO | |
| Jauge de fil | 16-26AWG | |
| Fréquence maximale | 100 kHz | |
Description du terminal |
||
| No. | Label no. | Description |
| 1 | A | Signal de sortie A du codeur | .
| 2 | B | Signal de sortie B du codeur | .
| 3 | Z | Signal de sortie Z du codeur | .
| 4 | 15V | Sortie 15V / 100mA power |
| 5 | GND | Ground |
| 6 | A0 | PG card A 1:1 Signal de sortie de rétroaction A | .
| 7 | B0 | PG card B 1:1 Signal de sortie de retour B | .
| 8 | Z0 | PG card Z 1:1 Signal de sortie de rétroaction Z | .
| 9 | PE | Terminal de bouclier |
