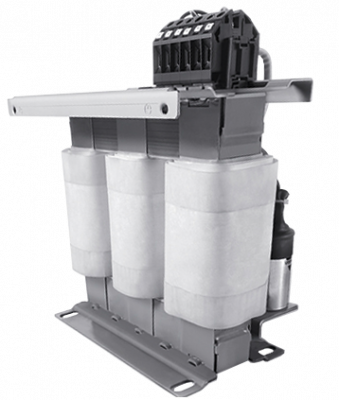

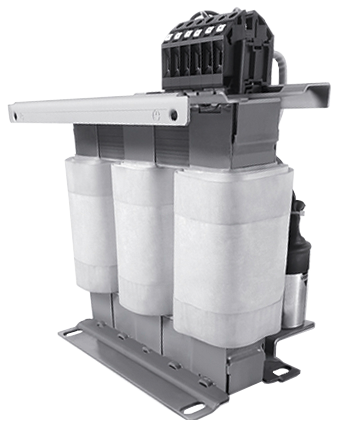

Filtre Sine SFB-N 400/61

Advantages

• Prévention des surtensions sur le moteur
• Très bonne protection contre la corrosion et faible niveau sonore grâce à l'imprégnation sous vide
• Longues longueurs de câbles possibles
• Réduction du bruit du moteur
• Réduction des interférences émises en ligne et dans le champ
• Réduction des pertes du moteur

Application

• Filtre Sine pour la suppression des interférences en mode différentiel.

Operating data

• Tension nominale : max. 3 x 400 Vac
• Gamme de tension : 0 - 520 Vac
• Dépression de tension : 8.3 % @ 400 Vac
• Courant nominal : 61 A
• Pour la sortie nominale du moteur : 30 kW
• Fréquence nominale : 0 - 150 Hz
• Fréquence de commutation : 4 - 8 kHz

Approvals

• Approvals : cURus
• DIN EN 61558-2-20
• IEC 61558-2-20
• UL 508
• CSA 22.2 No. 14-9195

Enviroment

• Température ambiante maxi : +40 °C

Sécurité et protection

• Type : ouvert
• Classe d'isolation : H
• Indice de protection : IP 00
• Safety class (prepared) : I
• Tension d'essai : 3000 Vac, 50Hz

Terminal et montage

• Terminaux phase : borne à vis, 35 mm²
• Terminaux PE : Bolt, M8
• Méthode de fixation : rail de fixation
• Vis de fixation : M8
• Position de montage : seulement pour montage vertical
• Poids : 33,5 kg

Mesures

300 x 228 x 228 (L x H x P)

Dimensions en mm
