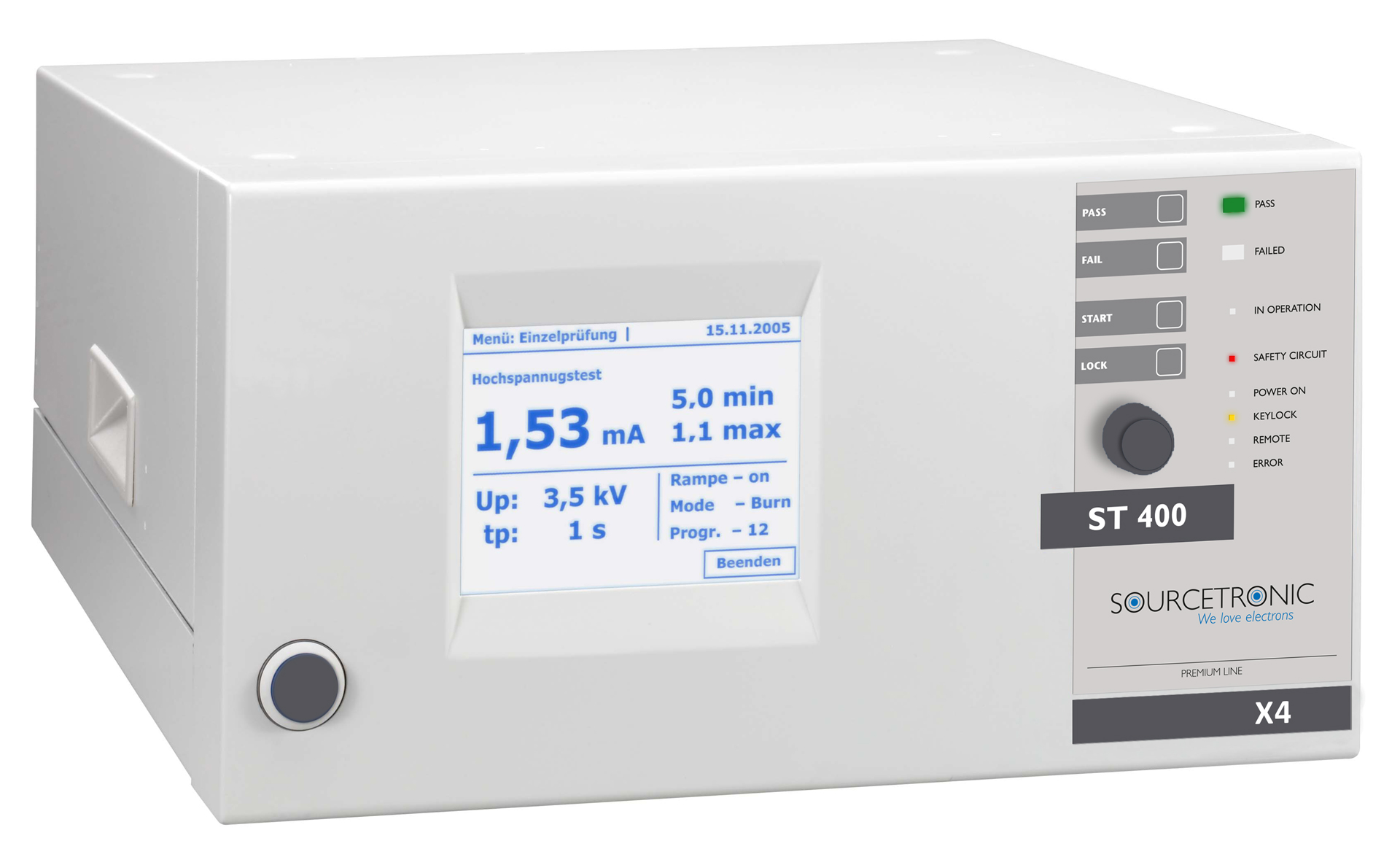

Lamp Tester ST400-LG-L
Prix sur demande
Détails
Highlights
- Automatic Test System
- Test parameter: ISO, PE, Continuity, Function
- Comfortable 5.7" TFT-Industrial-Touch-Screen
- Manual operation with test plan editor, remote control
via PC and batch tests - Contact and test lead monitoring
- "4-Terminal-Sensing" protective earth test
- Test probe with result LED
- Perfected periphery equipment for PLC, RS232, driver,
printer or customer specific extensions - Norms: EN60065 / VDE 0860, EN 60598 /
VDE 0710, EN60335 / VDE 0686 / EN 50106,
EN60601 / VDE 0750, EN 60950 / VDE 0805 etc. - Optional: DLL, Active-X, LabView driver, USB, LAN
Test Modules
- ISO-Module DC5-CL:
- DC Insulation resistance test
- Test voltage 50 - 500VDC
- Resistance measurement 0 - 400 MOhm
- Electronically regulated, incl. ramp function and active discharge
- Current limited as detailed in EN 50 191
- PE-Module AC25:
- Protective earth test PE
- Test current 2 - 25A AC
- Resistance limit 1 - 500mΩ
- Switchable to test as detailed in EN 60 204
- Test voltage < 6 V and < 12 V
- Electronically regulated
- 4-Wire-Technology
- Test probe with GOOD-NOT GOOD-LED
- R-Modul DG1:
- Short Circuit and Open Loop test
- Test voltage 0 - 25VAC
- Resistance limit 0 - 100Ω
- Electronically regulated, incl. ramp function and active discharge
- FCT Modul ACM1:
- Source for the supply of the 1-phase test object with 230 V with the Function test
- Max. current load 10 A
- Short circuit test
- Mains supply put through directly
- FCT Modul CM1-10:
- Current Consumption test module up to 10 A / 1-phase
- Measurement of current and voltage
Technical specifications
- X4 user interface incl. Windows CE
- All limits freely adjustable
- Multi-function-dial-switch "Navigation Plus"
- Buttons: PASS, FAIL, START, LOCK
- Main switch: "Illuminated LED"
- Signal LEDs: PASSED, FAILED, IN OPERATION, SAFETY CIRCUIT,
POWER ON, KEYLOCK, REMOTE, ERROR - "Power-ON" selftest
- Interfaces back side:
SPS (24V/2A), RS-232, CAN-1 (System upgrades, e.g. relay matrix) - Connectors back side:
2 x HVS06C HV connectors
2 x PE connector (incl. result LED)
1 x safety circuit
1 x WK400 warning lamp connector
1 x redundant earth - Error report: acoustical, optical and via interface
- User management for test plans and settings
- Auto start function
- Internal clock and calendar
- Test time adjustable from 0,1 s - 99 min, endless
- 19" design-casing: metal, light grey, RAL 7035
- Dimensions(WxHxD): 410 x 210 x 435mm
- Power supply: 230V, 50Hz/60Hz
- Weight: 18-35 kg (depends on modules)
- Safety norm in accordance to EN 50 191
What's in the box
- Supply cable
- Manual
- Factory calibration
