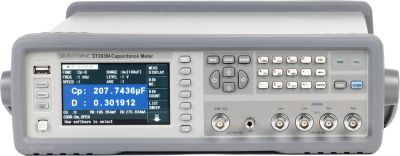

Capacitancemètre ST2638A

Name: Capacitancemètre ST2638A
Brand: Sourcetronic
SKU: 61314
Price: 9999.0 EUR
Availability: OutOfStock

Réf. produit : 61314

EAN: 4260254479700

Prix sur demande

Prix HT, frais de livraison en sus

Biens attendus bientôt

Envoyer une demande

Détails

Service technique +49 421 277 9999

Imprimer

Description

Informations sur le produit "Capacitancemètre ST2638A"

Les points forts

écran TFT LCD couleur 4.3" avec 480x272 pixels
Résolution 7 digits
Fréquence de test maximale : 100kHz
Vitesse de test la plus élevée : 2.3ms/time
Précision de test de base : ±0.07%
Précision du facteur de perte : ±0.0005
Fonction de surveillance du niveau du signal de test V, I
Mesure de la faible impédance, fonction de compensation du niveau de signal
Comparateur 11-bin intégré
Mémorisation interne des fichiers et mémorisation externe des fichiers sur disque U
Les données de test peuvent être sauvegardées directement sur le disque U
Les captures d'écran peuvent être sauvegardées sur le disque U
Compatible avec les commandes SCPI
Interfaces RS232C, LAN, USB CDC, HANDLER
Interface manipulateur
Fonction d'inspection de contact
Source de signal de synchronisation

Qu'est-ce qui est dans la boîte

ST26010 Plaque de raccourcissement guillochée

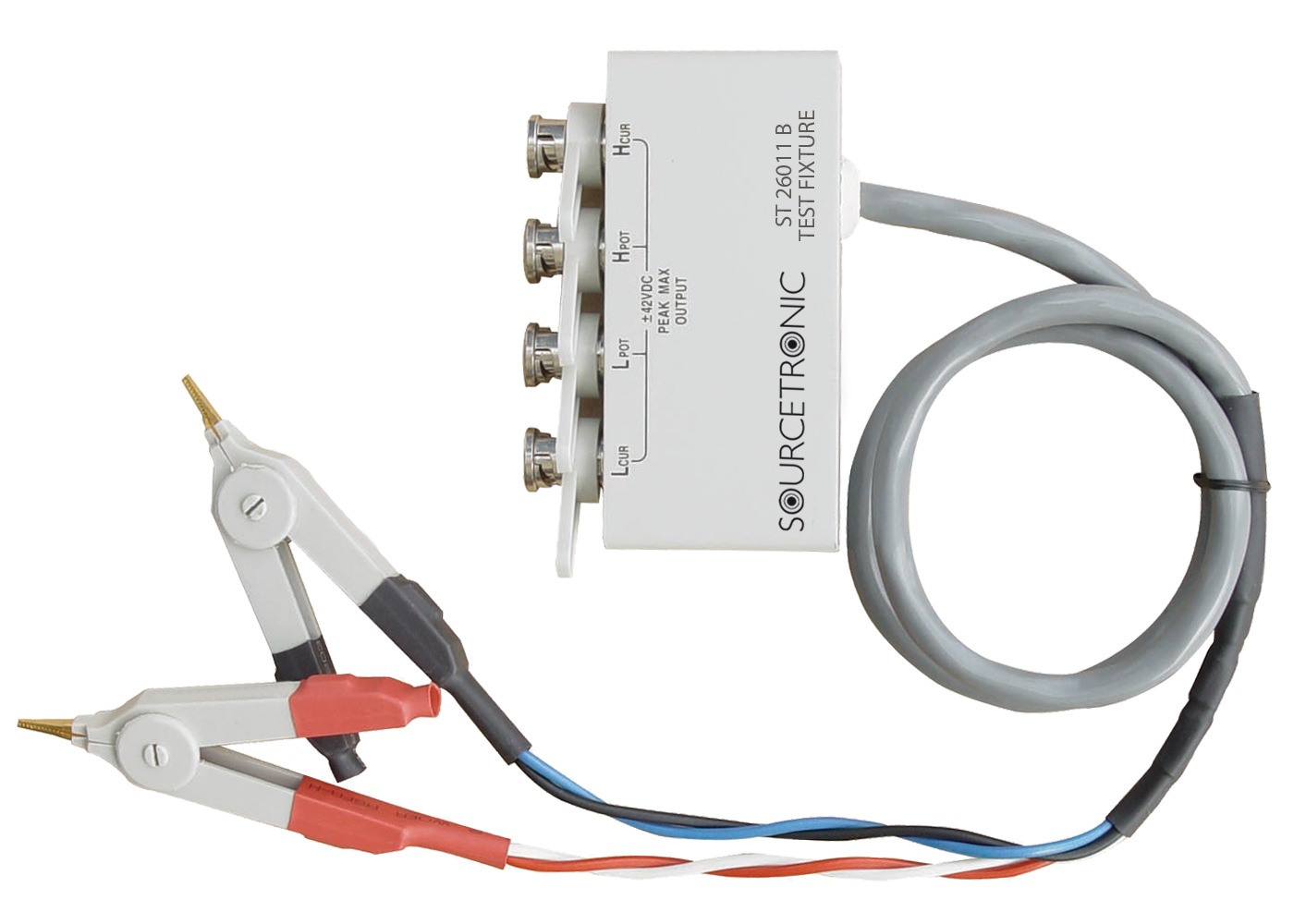

ST26011B Leads de test terminal Kelvin (click picture)

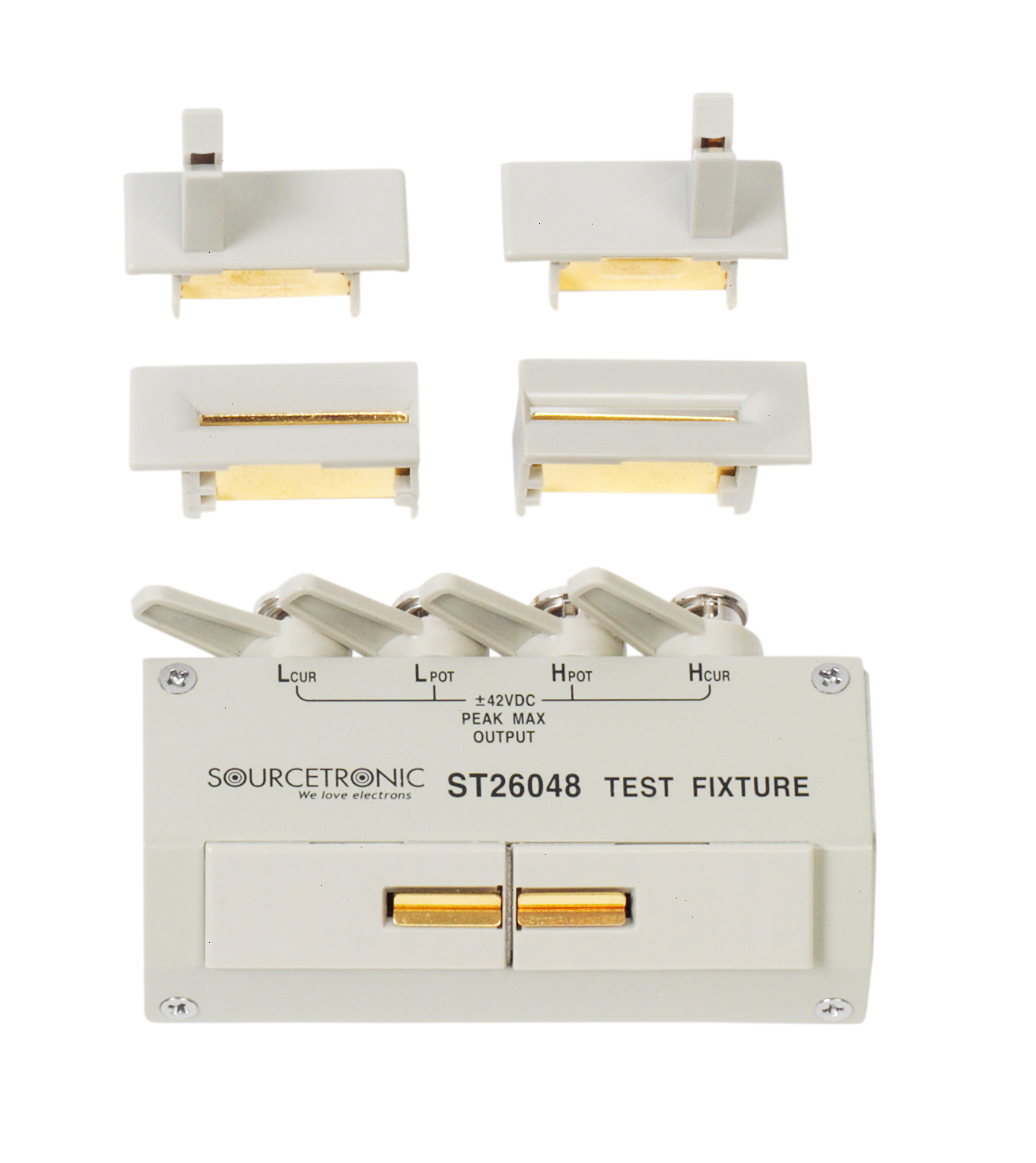

ST26048 4-terminal test fixture
Manuel d'utilisation
Cordon d'alimentation

Downloads

EN - ST2638A Command Reference (1.29 MB)
EN - ST2638A User Manual (4.23 MB)

Données techniques

Technical Specifications
Model		ST 2638	ST 2638A
Test parameters		Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q, Cs-Rs
Test signal
Frequency	Permitted frequency	100Hz,120Hz, 1kHz,10kHz,100kHz,1MHz, 1MHz±1%,1MHz±2%	100Hz,120Hz, 1kHz,10kHz,100kHz
	Accuracy	±0.02%
Level	Range	0.1V-1V
	Resolution	0.01V
	Accuracy	±5%
Output mode		Continuous or synchronous
Signal source delay	Range	0-1s
	Resolution	0.1ms
Signal level compensation	100/120Hz	220µF, 270µF, 1mF range
	1kHz	22µF, 27µF, 100µF range
Output impedance	100 Hz 120Hz	SLC OFF ( ≥220µF range) 1.5 Ω
		SLC ON ( ≥220µF range) 0.3 Ω
		2.2µF - 100µF range 0.3 Ω
		10 nF - 1µF range 10 Ω
	1kHz	SLC OFF ( ≥ 22µF range) 1.5 Ω
		SLC ON ( ≥ 22µF range) 0.3 Ω
		2.2µF - 100µF range 0.3 Ω
		10 nF - 1µF range 10 Ω
	10kHz/100kHz	10 Ω
	1MHz	10 Ω	---
Test speed		5-bin test speed: 1, 2, 2, 6, 8
Max Test speed	100/120Hz	11ms
	1kHz	3ms
	10k/100kHz	2.3ms
	1MHz	2.3ms
Test range mode		Auto, Hold
Test signal frequency range	100Hz/120Hz	10 nF, 22 nF, 27 nF, 100 nF, 220 nF, 270 nF, 1µF, 2.2µF, 2.7µF, 10µF, 22µF, 27µF, 100µF, 220µF, 270µF, 1 mF
	1kHz	100 pF, 220 pF, 270 pF, 1 Nf, 2.2 nF, 2.7 nF, 10 nF, 22 nF, 27 nF, 100 nF, 220 nF ,470 nF, 1µF, 2.2µF, 2.7µF, 10µF, 22µF, 27µF, 100µF
	10kHz	100 pF, 220 pF, 270 pF, 1 Nf, 2.2 nF, 2.7 nF, 10 nF, 22 nF, 27 nF, 100 nF, 220 nF ,470 nF, 1µF, 2.2µF, 2.7µF, 10µF
	100kHz	10 pF, 22 pF, 27 pF, 100 pF, 220 pF , 270 pF, 1 nF, 2.2 nF, 2.7 nF, 10 nF, 22 nF, 27 nF, 100 nF
	1MHz	1 pF, 2.2 pF, 2.7 pF, 10 pF, 22 pF, 27 pF, 100 pF, 220 pF, 270 pF, 1 nF	---
Average times		1 - 256
Trigger mode		Internal, Manual, External, Bus	Internal, Manual, External, Bus (except GPIB)
Trigger delay time	Range	0-1s
	Resolution	0.1ms
Measurement display range
Parameters	Cs , Cp	±1.000000 aF to 999.9999 EF
	D	±0.000001 to 9.999999
	Q	±0.01 to 99999.99
	Rs, Rp	±1.000000 aO to 999.9999 EO
	G	±1.000000 aS to 999.9999 ES
	Δ%	±0.0001 % to 999.9999 %
Basic measurement accuracy		C:0.07%, D:0.0005
Display mode		Floating / fixed decimal point display, ΔABS, Δ%
List sweep		10 list sweep, sweep item: frequency , voltage
Comparator function		11 bins: BIN1-BIN9, OUT_OF_BIN, AUX_BIN
Interface		RS232C,LAN,USB CDC,HANDLER,GPIB, Scanner	RS232C, LAN, USB CDC, HANDLER
Internal storage		20 setting files
External USB storage		GIF image 20 setting files test data and screen shot can be saved in the USB storage directly
General Specifications
Temperature, humidity, height (operating environment)		0°C - 25°C, 15% - 85% RH (≤20°C, non-condensing), 0 - 2000m
Power supply	voltage	90VAC - 262VAC
	frequency	27Hz - 63Hz
	power	Max.150VA
Temperature, humidity, height (operating environment)		-20°C - 70°C, 0 - 90% RH (≤65°C,non-condensing),0 - 2572m
