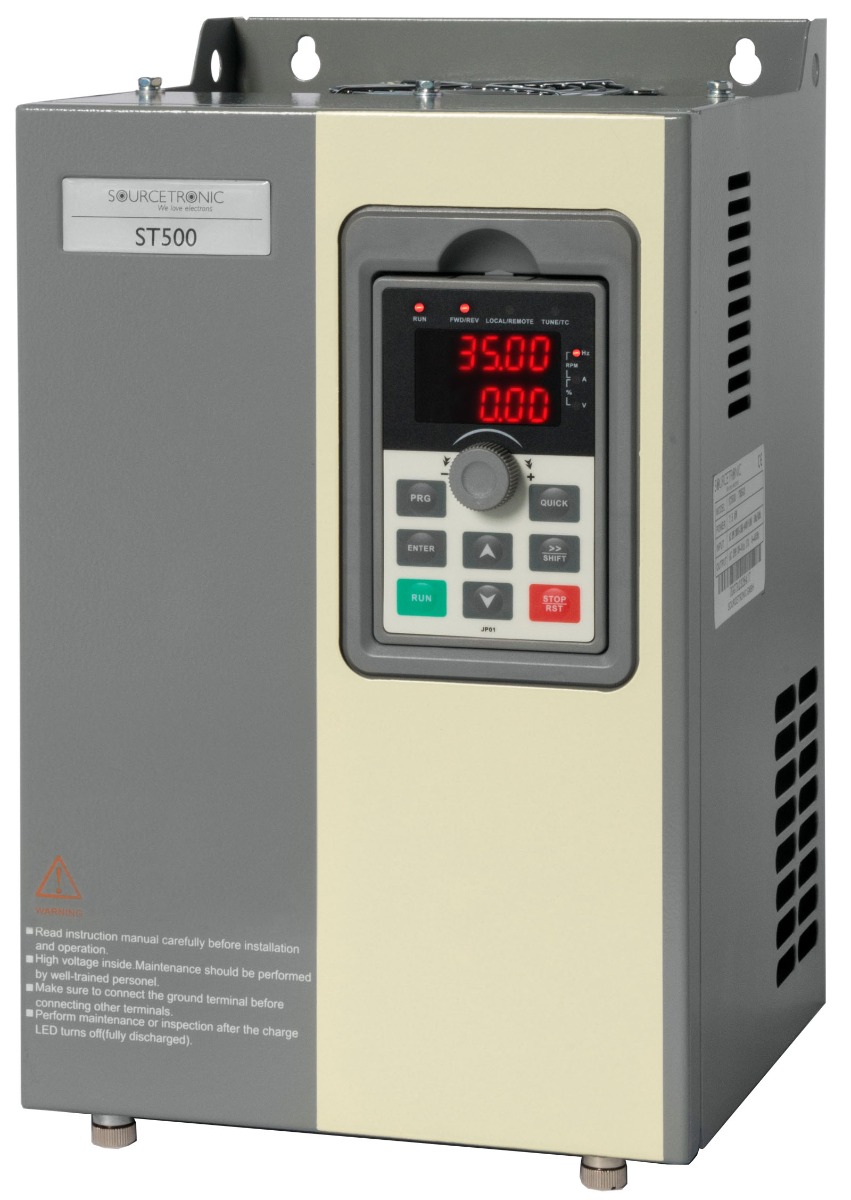

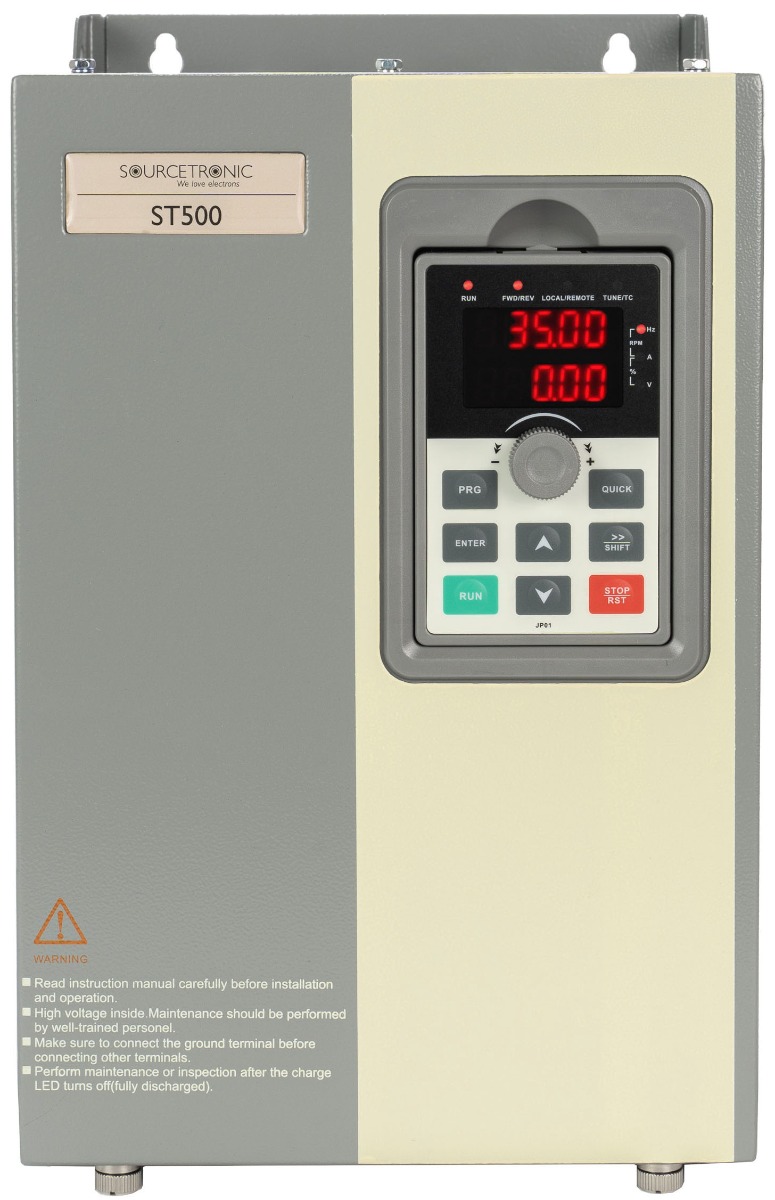

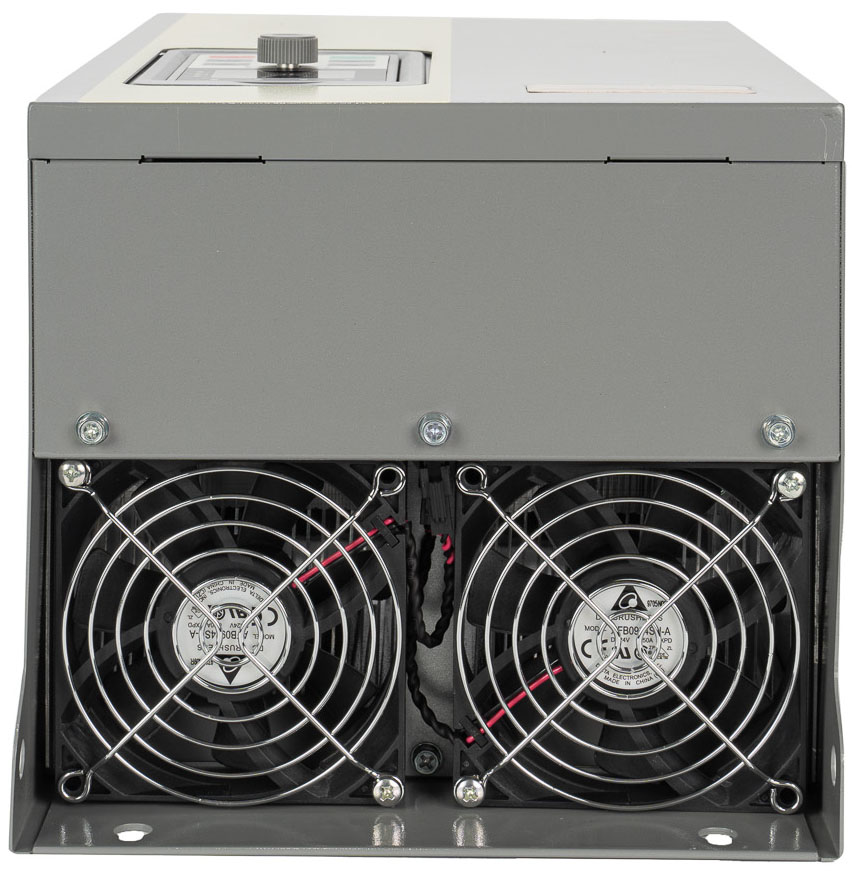

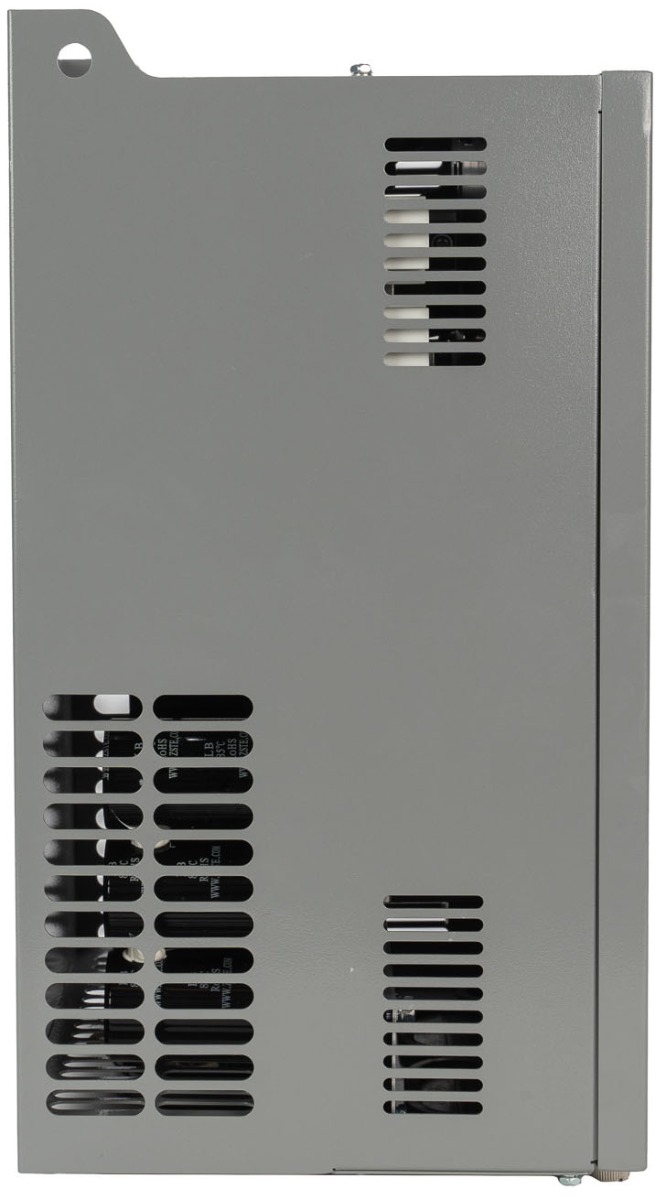

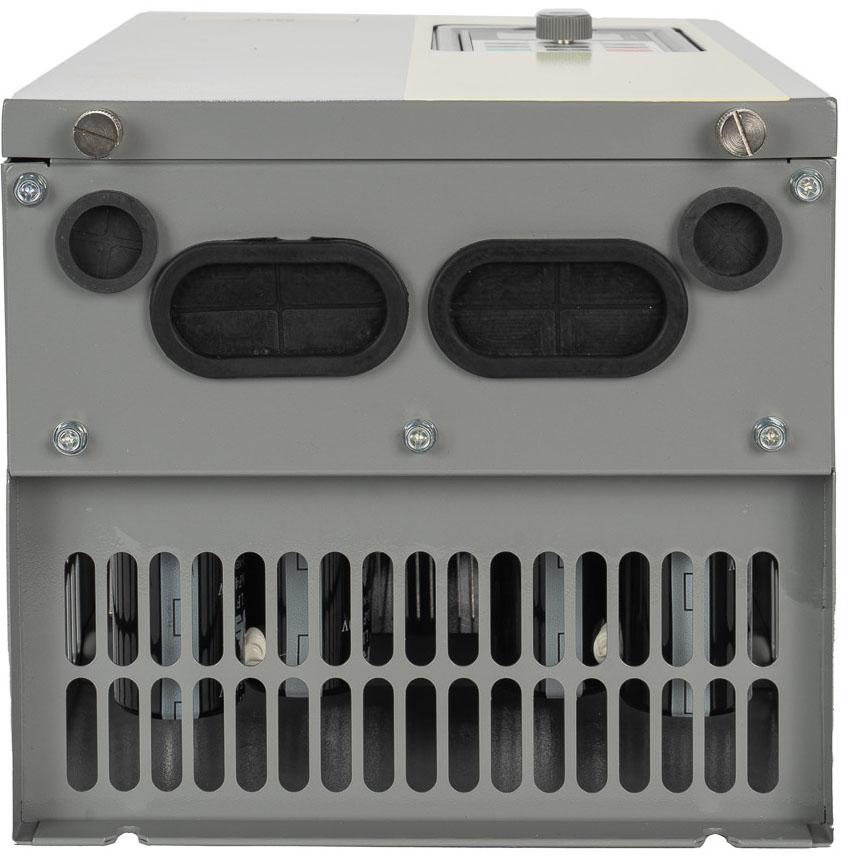

Variador de frecuencia ST500 7.5KW 230V
629,00 €*
Lo más destacado
- Sólo apto para motores trifásicos
- Potencia: 7.5KW
- Corriente de entrada nominal: 64 A
- Corriente de salida nominal: 32 A
- Tensión: 220V(-15%) - 240V(+10%)
- Frecuencia: 50/60Hz, ± 5%
- Preajuste óptimo de los parámetros
- Corto tiempo de instalación, fácil e intuitiva puesta en marcha
- E/S digitales y analógicas flexibles
- Velocidad del motor ajustable por potenciómetro
- "Open-Loop-Boost-Mode"
- Compensación automática de deslizamiento
- Funciones PID ampliadas
- Función de parada
Insumos
Entrada digital |
|
Entradas digitales programables: | 8 |
Voltaje: | 0 - 24VDC |
Lógica: | PNP / NPN |
Máxima tensión de entrada: | 30VCC |
Número de entradas de pulsos programables: | 1 |
Frecuencia máxima de entrada: | 100kHz |
Resolución para el control de frecuencia: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Entradas analógicas |
|
Número de entradas analógicas: | 3 |
Tipo de entradas: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA, PT100 |
Resolución para el control de frecuencia: | máx. Frecuencia * 0,1% |
Salidas
Salida (U,V,W) |
|
Modos de control: | V / F característica / control vectorial O. PG / control vectorial m. PG |
Tensión de salida: | 0 - 100% de la fuente de alimentación |
Frecuencia de salida: | 0 - 300Hz (Control vectorial) 0 - 3200Hz (Control V/F) |
Tensión nominal del motor: | 230V |
Tiempos de rampa: | 0,0 - 6500,0s |
Funciones de rampa: | Curva lineal / curva en S |
Funciones de sobrecarga: | 150% por un minuto 180% por 2 segundos |
Frecuencia portadora: | 0,5kHz - 16,0kHz ajustable |
Modos de curva U / f: | Lineal / Cuadrada / Ajustable |
Salida digital / Salida de pulsos |
|
Salidas programables: | 2 |
Voltaje | 24VCC |
Lógica: | PNP |
Min. Frecuencia de salida: | 0Hz |
Max. Frecuencia de salida: | 100kHz |
Salidas Relais |
|
Salidas programables: | 2 |
Número de terminal: | TA1 / TC1 (cerrado) TB1 / TC1 (abierto) |
Ma. Alimentación AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
Max. Potencia DC: |
30VCC / 1A |
Funciones: | 39 |
Salidas Analógicas |
|
Salidas programables: | 2 |
Voltaje: | 0 - 10VCC máx. 5mA |
Actual: | 0 - 20mA carga máx. 250Ohm |
Funciones: | 16 |
Modbus |
|
RS485 | Integrado |
Datos técnicos
- Rampa de arranque/parada lineal: 0.0-6500.0s
- Señal de realimentación PID DC(0-10V), DC(0-20mA)
- Frecuencia nominal del motor 50Hz y 60Hz
- Funcionamiento hacia adelante y hacia atrás
- Liberación del regulador/terminales/Bus
- 16 velocidades fijas ajustables y seleccionables libremente mediante señales de entrada
- 10 maneras de controlar la velocidad
- Ajuste gradual de la frecuencia PWM 1kHz-15kHz
- Ranuras para extensiones: control de bomba especial, extensión de E/S, codificador incremental
- Frecuencia de salida:
- Control de vectores: 0-400Hz
- Control V/F: 0-320Hz
- Modo de control:
- Control V/F (lineal, cuadrado)
- Control vectorial W/O PG
- Precisión: 0,5%
- Control de velocidad:
- Rango de control 1:100
- Precisión 0,5
- Par de torsión:
- Refuerzo automático para frecuencias bajas de hasta 1 Hz
- Aumento manual 0.1% - 30%
- Tiempo de respuesta: <40ms
- Par de arranque: 150% a partir de 0,5Hz
- Límites de velocidad ajustables
- Técnica de circuito cerrado
- Visualizar:
- Frecuencia, corriente, tensión, par, PID, ....
- Mensaje de error
- Bloqueo del teclado
- Funciones automáticas:
- Indicación de los parámetros del motor
- Regulación de tensión (AVR)
- Conmutación de tensión cero
- Limitación de corriente activa
- Reinicio después de un corte de energía
- Compensación de deslizamiento
- Función de freno DC (tiempo, intensidad, frecuencia) y control JOG
- Reducción de los ruidos del motor causados por el funcionamiento preciso del PWM
- Evitación elegante de vibraciones gracias al bloqueo de frecuencias
- Velocidad variable por par continuo
- Memoria de errores
- Temperatura -10°C hasta +40°C sobre el nivel del mar sin reducción de potencia
- Temperatura de almacenamiento -20°C hasta +65°C
- Humedad 90% RF - sin condensación
- Altitud hasta 1.000m sobre el nivel del mar sin reducción de potencia
- Normas de seguridad según EN 61800-5-1:2007
- Tolerancia electromagnética según EN 61800-3:2004+A1:2012
- Prueba de vibración por debajo de 5.9m/s² = 0.6g
- Clase de protección: IP20 (EN 60529), NEMA 1
- Conformidad con RoHS
- Conformidad CE
Tipos de cerramientos y dimensiones
Tensión nominal |
Potencia de salida[kW] |
Corriente nominal de entrada[A] |
Corriente de salida nominal[A] |
Dimensiones de la carcasa (LxAnxAl)[mm] |
Dimensiones de montaje (LxAxAxD)[mm] |
Peso[kg] |
1-fase 230V | 7.5 | 64 | 32 | 260x120x182 | 250x90x5 | 6.0 |
Concepto de protección integrado
- 100% de protección contra fallas a tierra
- Sobretensión y subtensión
- Sobrecorriente y subcorriente
- Protección contra sobrecalentamiento
- Bloqueo por sobretensión
- Protección contra sobrecalentamiento
- Fallo de comunicación
- Anomalía en la retroalimentación de PID
- Refrigeración según la potencia nominal (ventilador con control de temperatura)
- Protección con contraseña
- Auto-prueba automática después de reiniciar
- Bypass en caso de fallo de alimentación
Interfaces de E/S
- E/S digitales y analógicas - configuración flexible
- 8 entradas digitales 9-30VDC (PNP/NPN)
- 3 salidas analógicas (0-10V / 0-20mA)
- 2 salidas digitales 0-24VDC / 0-40mA
- Salida de pulsos 0-50kHz
- 2 entradas analógicas 0-10VDC, 0-20mA
- 2 salidas de relé (250VAC/30VDC, 5A)
- Interfaz RS485
