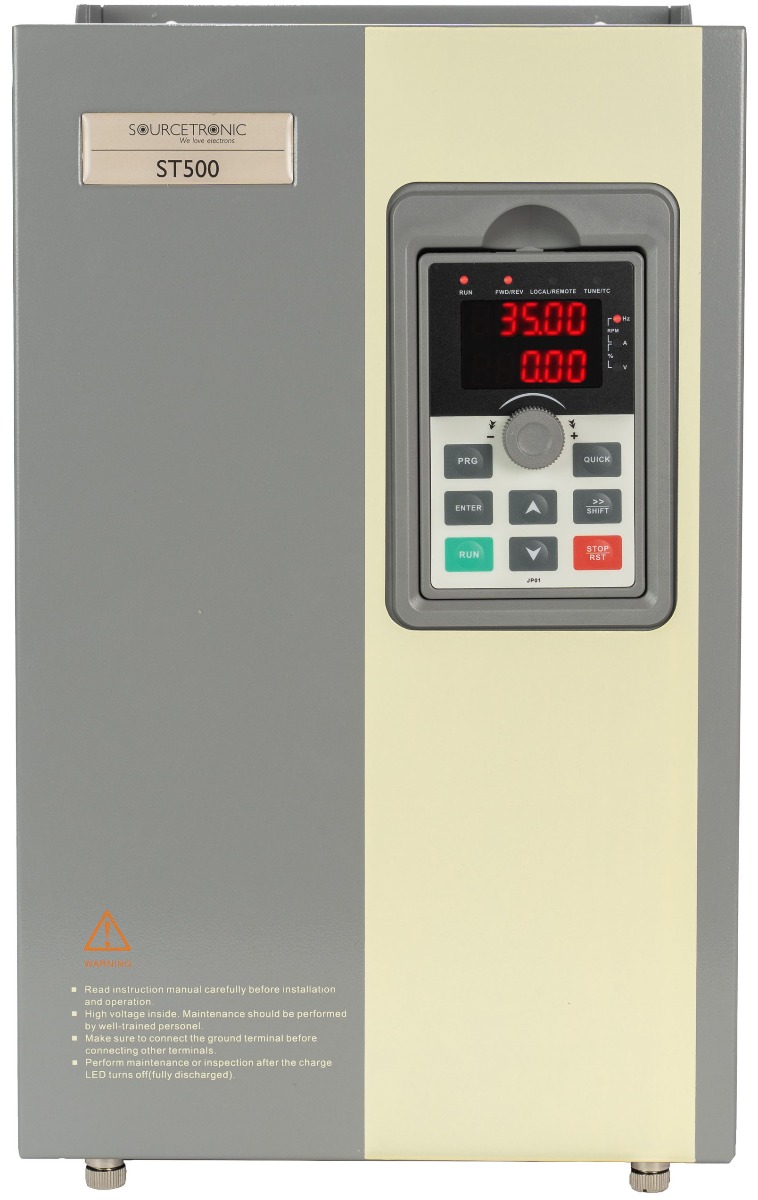

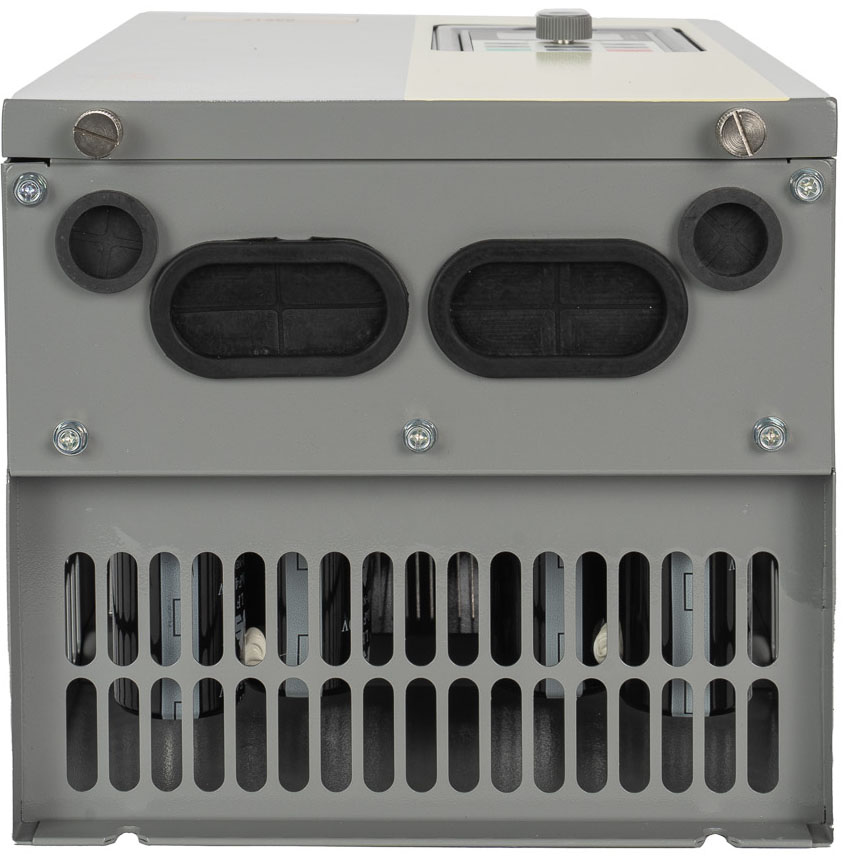

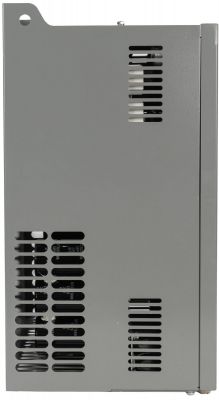

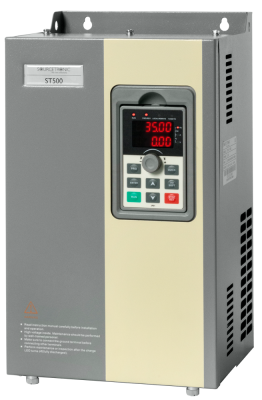

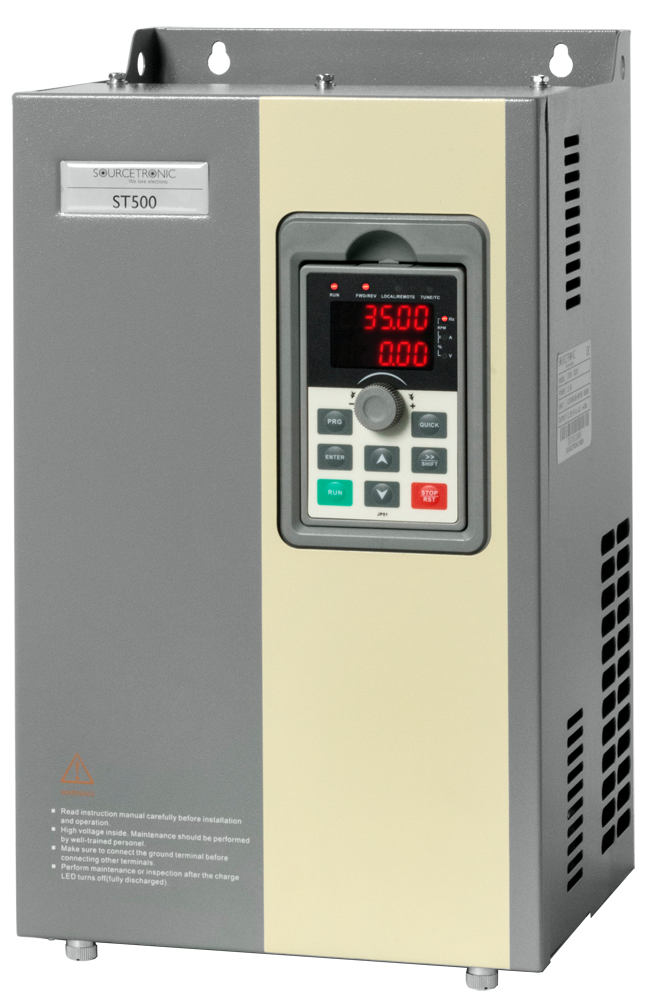

Variador de frecuencia ST500 55KW 500V
Número de producto:
63005
EAN:
4260409229433
Precio en demanda
Bueno esperado pronto
Detalles
Asesoramiento Especializado +49 421 277 9999
Imprimir
Información sobre el producto "Variador de frecuencia ST500 55KW 500V"
Lo más destacado
- Capacidad: 55 kW
- Corriente de entrada: 101,9 A
- Corriente de salida: 100,0 A
- Rango de frecuencia de entrada: 50Hz / 60Hz (± 5%)
- Voltaje: 500V (480V (±10%))
- E/S digitales y analógicas flexibles
- Panel de control extraíble
- Control ampliado de la EPI
- Puesta en marcha fácil e intuitiva e instalación corta
- Ajuste flexible de la velocidad con el potenciómetro
- Capacidad de sobrecarga: 1min. 150% / 2 seg. 180%
- Compensación automática de deslizamiento
- Chopper de freno integrado
- Interfaz RS485 integrada (protocolo de control Modbus RTU estándar)
- Instrucciones de operación interactivas en alemán
Aportes
Entradas digitales |
|
| Entradas digitales programables: | 8 |
| Nivel de tensión: | 0 - 24VDC |
| Lógica: | PNP / NPN |
| Máximo voltaje en la entrada: | 30VDC |
| Número de entradas de pulso programables: | 1 |
| Máxima frecuencia de entrada: | 100kHz |
| Resolución para el control de la frecuencia: | 0.01Hz (0-320Hz), 0.1Hz (0-3200Hz) |
Entradas analógicas |
|
| Número de entradas analógicas: | 3 |
| Tipo de entradas: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA o PT100 |
| Resolución para el paso de frecuencia. | frecuencia máxima * 0,1% |
Salidas
Salida (U,V,W) |
|
| Modos de control: | Característica V/f / control vectorial sin PG / control vectorial con PG |
| Voltaje de salida: | 0 - 100% del suministro de la red |
| Frecuencia de salida: | 0 - 300Hz (control vectorial) 0 - 3200Hz (control V/f) |
| Voltaje nominal del motor: | 500V |
| Tiempos de rampa: | 0,0 - 6500,0s |
| Funciones de la rampa: | Lineal / curva en S |
| Función de sobrecarga: | 150% por un minuto 180% por 2 segundos |
| Frecuencia portadora: | 0.5kHz - 16.0kHz ajustable |
| Modos de curva V/f: | Lineal / Cuadrado / Ajustable |
Salida digital / salida de pulso |
|
| Salidas programables: | 2 |
| Nivel de tensión: | 24VDC |
| Lógica: | NPN |
| Frecuencia de salida mínima: | 0Hz |
| Máxima frecuencia de salida: | 100kHz |
Salidas de relé |
|
| Salidas programables: | 2 |
| Número de terminal: | TA1/2 / TC1/2 (cerrado) TB1 / TC1 (abierto) |
| Máxima potencia AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
| Máxima potencia DC: | 30VDC / 1A |
| Número de funciones: | 39 |
Salidas analógicas |
|
| Salidas programables: | 2 |
| Rango de tensión: | 0 - 10VDC máx. 5mA |
| Rango de potencia: | 0 - 20mA carga máxima 250Ohm |
| Número de funciones: | 16 |
Modbus |
|
| RS485 | Integrado |
Concepto de protección integrada
- 100 % de protección contra fallas a tierra
- Protección contra sobre y subvoltaje
- Protección de sobre y subcorriente
- Visualización de la temperatura de los IGBT
- Protección contra la sobretemperatura
- Bloqueador de sobretensión
- Señal de parada externa
- Se detiene cuando se interrumpe la comunicación
- Anomalías en la señal PID y error PG
- Pantalla de temperatura "módulo de potencia" y etapa de salida de IGBT

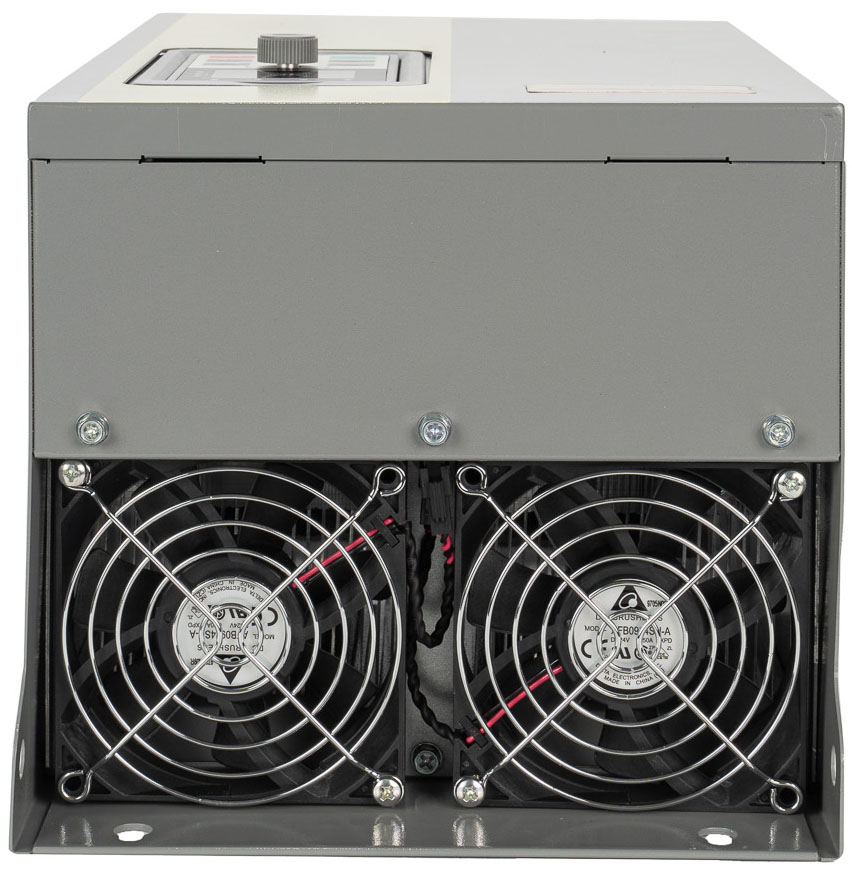

- El tipo de refrigeración depende de la capacidad (refrigeración por ventilador, temperatura controlada)
- Protección de la contraseña
- Auto-prueba después de reiniciar
Pantalla y funciones
- La pantalla:
- Frecuencia, corriente, voltaje, par, PID, ...
- Mensajes de error
- Bloqueo de teclas / transmisión de parámetros
- Mensajes de error:
- Tiempo
- Especies
- Voltaje
- Electricidad
- Frecuencia
- Estado del inversor
- Funciones automáticas:
- Reconocimiento de datos del motor
- Regulación del voltaje (AVR)
- Reloj integrado y memoria de errores
- Interruptor de voltaje cero
- Limitación de corriente activa
- Reiniciar después de un corte de energía
- Compensación de deslizamiento
Tipos y dimensiones de las viviendas
Voltaje nominal |
Potencia de salida
|
Corriente nominal
|
Corriente de
|
Dimensiones
|
Dimensiones de la instalación
|
| 3 fases 500V | 55 | 101.9 | 100.0 | 520x283x300 | 500x220x10 |
Medio Ambiente
- Rango de temperatura -10°C a +40°C
- Temperatura de almacenamiento -20°C a +65°C
- Humedad 90% RF - sin condensación
- Aplicable hasta 1000m sobre el nivel del mar
- Prueba de vibración bajo 5.9m/s²=0.6g
- Nivel de seguridad según IEC61800-5
- Compatibilidad electromagnética según IEC61800-3
- Clase de protección: IP20 (EN 60529), NEMA 1
- Cumple con la normativa RoHS
- CE-conforme
- Peso 30 kg
Alcance de la entrega
- Convertidor de frecuencia ST500 55 kW
- Instrucciones de operación en alemán
Otras funciones
- Frecuencia nominal del motor 50Hz y 60Hz
- Avanzar y retroceder
- Habilitación del controlador Panel de control/terminales/bus
- 16 velocidades fijas seleccionables mediante entradas de conmutación
- 10 maneras diferentes de controlar la velocidad
- Frecuencia de reloj infinitamente ajustable: 0.5kHz-16kHz (PWM)
- "modo de impulso de bucle abierto"
- Función de parada rápida/de emergencia conforme a la norma
- Función de frenado de CC (duración, fuerza, frecuencia) y control JOG
- Control simultáneo de varios accionamientos "Slave Vector Control
- Reducción del ruido del motor mediante una función PWM precisa
- Evitar las vibraciones mediante frecuencias de bloqueo seleccionables
- Velocidad variable a par constante
- "Plug and play":
Accesorios
Unidades de frenado y resistencias de frenado |
|
| Las unidades de freno externas se utilizan en aplicaciones con cargas pesadas y cambios rápidos de carga en el motor. La unidad de frenado protege al inversor de frecuencia del exceso de energía en el enlace de corriente continua, que es retroalimentado por el motor. Este exceso de energía se convierte entonces en energía térmica por las resistencias de frenado conectadas a la unidad de frenado y se libera al medio ambiente. |
|
Filtros y choques EMC |
|
| Los filtros EMC y las reactancias de supresión de interferencias también están disponibles como accesorios adicionales para cada clase de potencia. |
|
Paquete de software para Bluetooth |
|
| Con el Smartphone App ST®APP de fácil uso, los inversores de frecuencia pueden ser monitoreados y ajustados remotamente a través de Bluetooth |
|
