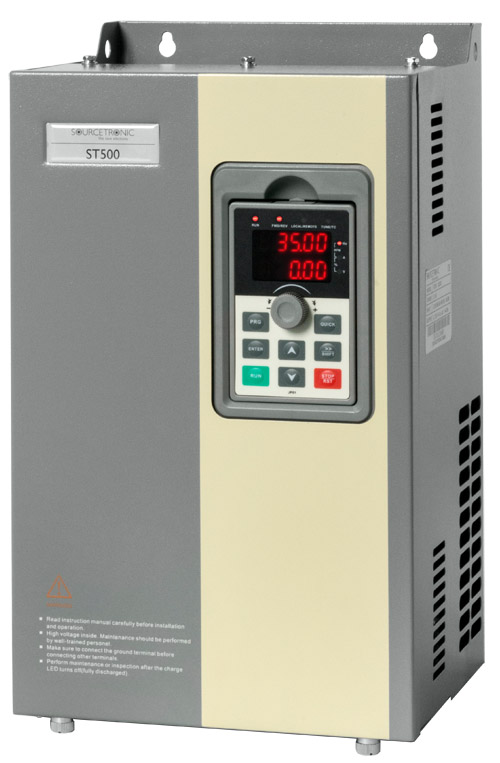

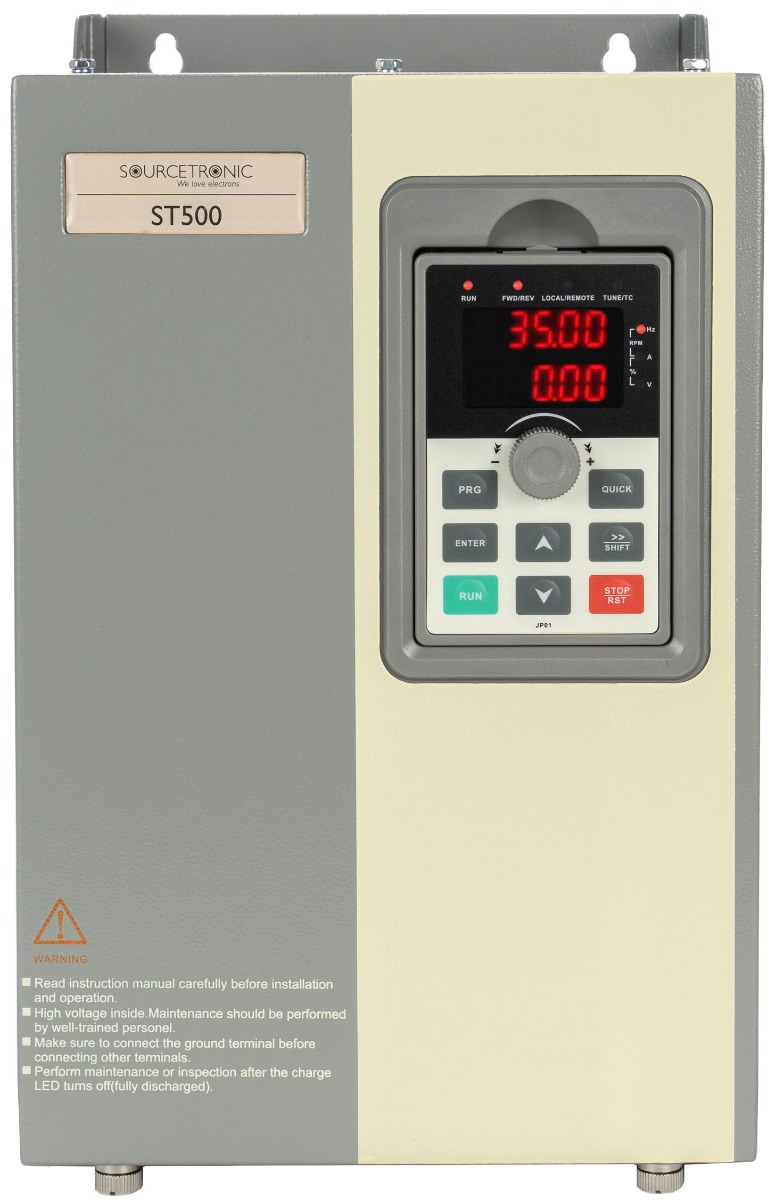

Variador de frecuencia ST500 30kW 400V
Número de producto:
62177
EAN:
4260409225114
1.079,00 €*
Bueno esperado pronto
Detalles
Asesoramiento Especializado +49 421 277 9999
Imprimir
Información sobre el producto "Variador de frecuencia ST500 30kW 400V"
Lo más destacado
- Potencia: 30 KW
- Corriente de entrada nominal: 62 A
- Corriente de salida nominal: 60 A
- Voltaje:
- 400VAC, +-10% (red: trifásica/motor: trifásica)
- Frecuencia: 50/60Hz, +-5%
- Dimensiones (ancho/alto/profundidad): 400 / 240 / 223 mm
- "Plug & Play":
- Preajuste óptimo de los parámetros
- Corto tiempo de instalación
- Fácil e intuitiva puesta en marcha
- E/S digitales y analógicas flexibles
- Velocidad del motor ajustable por potenciómetro
- Capacidad de sobrecarga: 1min. 150% / 1 seg. 180%
- "Open-Loop-Boost-Mode"
- 150% de torque cerca de 0Hz
- Compensación automática de deslizamiento
- Funciones PID ampliadas
- Salida de pulsos 0-50kHz
- Función de parada
Datos técnicos
- Rampa de arranque/parada lineal: 0.0-6500.0s
- Señal de realimentación PID DC(0-10V), DC(0-20mA)
- Frecuencia nominal del motor 50Hz y 60Hz
- Funcionamiento hacia adelante y hacia atrás
- Liberación del regulador/terminales/Bus
- 16 velocidades fijas ajustables y seleccionables libremente mediante señales de entrada
- 10 maneras de controlar la velocidad
- Ajuste gradual de la frecuencia PWM 1kHz-15kHz
- Ranuras para extensiones: control de bomba especial, extensión de E/S, codificador incremental
- Frecuencia de salida:
- Control de vectores: 0-400Hz
- Control V/F: 0-320Hz
- Modo de control:
- Control V/F (lineal, cuadrado)
- Control vectorial W/O PG
- Precisión: 0,5%
- Control de velocidad:
- Rango de control 1:100
- Precisión 0,5
- Par de torsión:
- Refuerzo automático para frecuencias bajas de hasta 1 Hz
- Aumento manual 0.1% - 30%
- Tiempo de respuesta: <40ms
- Par de arranque: 150% a partir de 0,5Hz
- Límites de velocidad ajustables
- Técnica de circuito cerrado
- Visualizar:
- Frecuencia, corriente, tensión, par, PID, ....
- Mensaje de error
- Bloqueo del teclado
- Funciones automáticas:
- Indicación de los parámetros del motor
- Regulación de tensión (AVR)
- Conmutación de tensión cero
- Limitación de corriente activa
- Reinicio después de un corte de energía
- Compensación de deslizamiento
- Función de freno DC (tiempo, intensidad, frecuencia) y control JOG
- Reducción de los ruidos del motor causados por el funcionamiento preciso del PWM
- Evitación elegante de vibraciones gracias al bloqueo de frecuencias
- Velocidad variable por par continuo
- Memoria de errores
- Temperatura -10°C hasta +40°C sobre el nivel del mar sin reducción de potencia
- Temperatura de almacenamiento -20°C hasta +65°C
- Humedad 90% RF - sin condensación
- Altitud hasta 1.000m sobre el nivel del mar sin reducción de potencia
- Normas de seguridad según EN 61800-5-1:2007
- Tolerancia electromagnética según EN 61800-3:2004+A1:2012
- Prueba de vibración por debajo de 5.9m/s² = 0.6g
- Clase de protección: IP20 (EN 60529), NEMA 1
- Conformidad con RoHS
- Conformidad CE
Concepto de protección integrado
- 100% de protección contra fallas a tierra
- Sobretensión y subtensión
- Sobrecorriente y subcorriente
- Protección contra sobrecalentamiento
- Bloqueo por sobretensión
- Protección contra sobrecalentamiento
- Fallo de comunicación
- Anomalía en la retroalimentación de PID

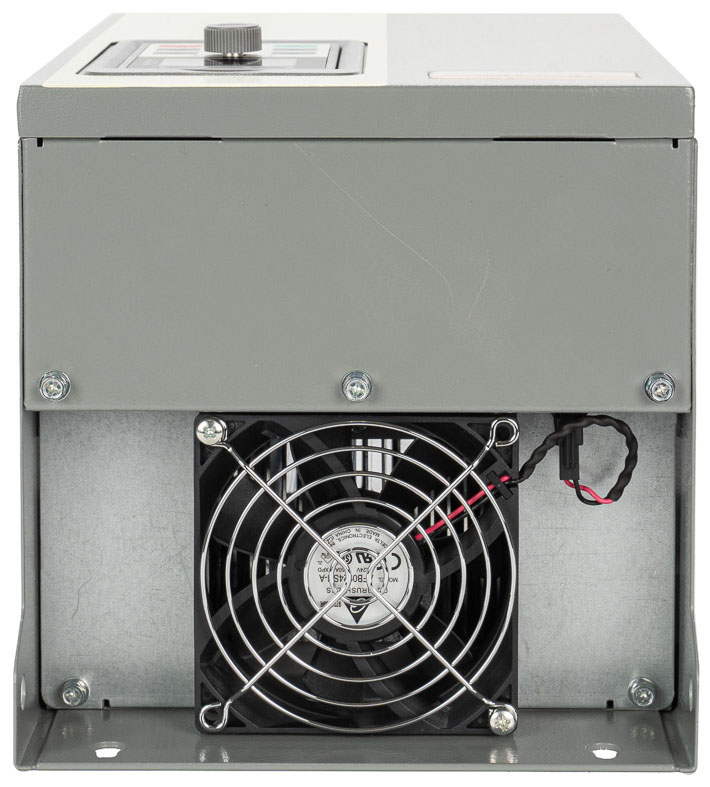

- Refrigeración según la potencia nominal (ventilador con control de temperatura)
- Protección con contraseña
- Auto-prueba automática después de reiniciar
- Bypass en caso de fallo de alimentación
Interfaces de E/S
- E/S digitales y analógicas - configuración flexible
- 8 entradas digitales 9-30VDC (PNP/NPN)
- 3 salidas analógicas (0-10V / 0-20mA)
- 2 salidas digitales 0-24VDC / 0-40mA
- Salida de pulsos 0-50kHz
- 2 entradas analógicas 0-10VDC, 0-20mA
- 2 salidas de relé (250VAC/30VDC, 5A)
- Interfaz RS485
