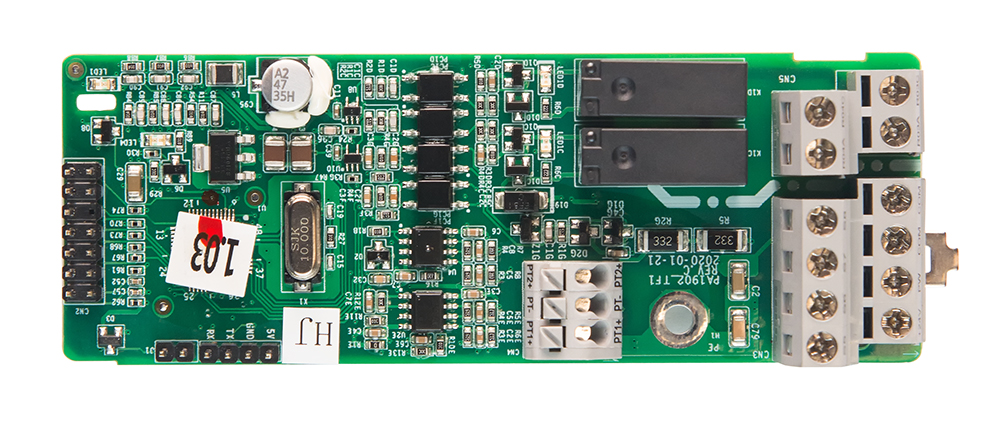

Tarjeta de extensión IO SIO502-00
49,00 €*
Detalles
Esta tarjeta de expansión se utiliza para añadir entradas y salidas adicionales a los contactos de control de la ST600.
Tarjeta de expansión.
La tarjeta de ampliación simplemente se enchufa en una de las ranuras designadas del convertidor de frecuencia ST600. Los convertidores de frecuencia hasta una potencia de 5,5 kW tienen 2 ranuras, las clases de potencia superiores tienen 3 ranuras.
.
La tarjeta de expansión IO SIO502-00 proporciona las siguientes extensiones
.- Compatible con ST600
- 4 entradas digitales
- 1 salida digital
- 2 relés con un contacto NA cada uno
- 1 conexión para un sensor de temperatura PT100
- 1 conexión para un sensor de temperatura PT1000
Las tarjetas de expansión SIO501-00 y SIO502-00 se diferencian en que la tarjeta SIO502 tiene un conector para un sensor de temperatura PT100 o PT1000, mientras que la tarjeta SIO502 tiene una entrada y una salida analógicas cada una en este punto.
Las conexiones para las entradas y salidas digitales y analógicas se realizan a través de terminales con resorte.
Las conexiones para las entradas y salidas digitales y analógicas se realizan a través de terminales con resorte.
Secciones de alambre adecuadas:
- Hilo fino, sin virola: 0,34mm2 a 1mm2
- Fino trenzado, con casquillo: 0,34mm2 a 0,75mm2
Los contactos de relé se conectan a través de terminales de tornillo.
Los contactos de relé se conectan a través de terminales de tornillo.
- Capacidad de carga de los contactos del relé: 3A/AC 250V, 1A/DC 30V .
- Secciones transversales de cable adecuadas: hilo fino con virola: 0,5mm2 a 1,5mm2 .
- Par de apriete: 0.5Nm
También se puede utilizar una fuente de tensión externa como potencial de referencia para las entradas digitales (24V-48V CC), que se conecta al contacto PW.
Fuente de tensión externa.
