Tarjeta de extensión IO SIO501-00
49,00 €*
Disponible de inmediato
Detalles
Esta tarjeta de expansión se utiliza para añadir entradas y salidas adicionales a los contactos de control de la ST600.

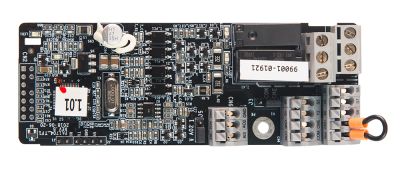

Tarjeta de expansión.
La tarjeta de ampliación simplemente se enchufa en una de las ranuras designadas del convertidor de frecuencia ST600. Los convertidores de frecuencia hasta una potencia de 5,5 kW tienen 2 ranuras, las clases de potencia superiores tienen 3 ranuras.
.

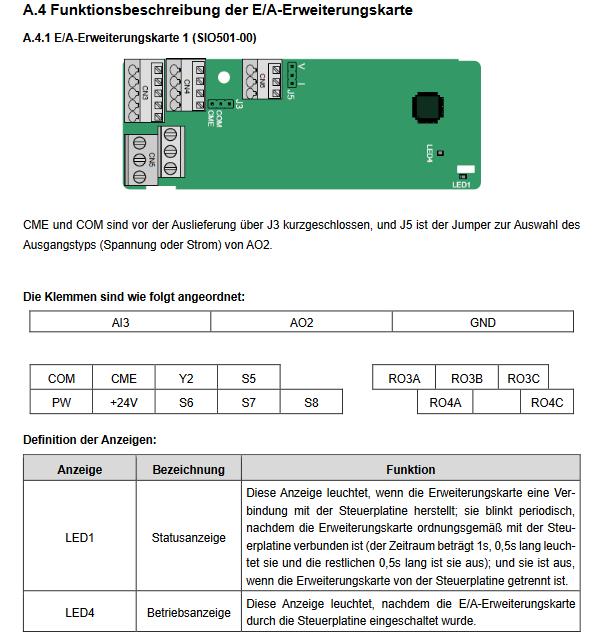

La tarjeta de expansión IO SIO501-00 proporciona las siguientes extensiones
.- Compatible con ST600
- 4 entradas digitales
- 1 salida digital
- 1 entrada analógica
- 1 salida analógica
- 1 relé con contacto inversor
- 1 relé con un NA
Las tarjetas de expansión SIO501-00 y SIO502-00 se diferencian en que la tarjeta SIO501 tiene cada una una entrada y una salida analógica, mientras que la tarjeta SIO502 tiene la conexión para un sensor de temperatura PT100 o PT1000 en esta ubicación.

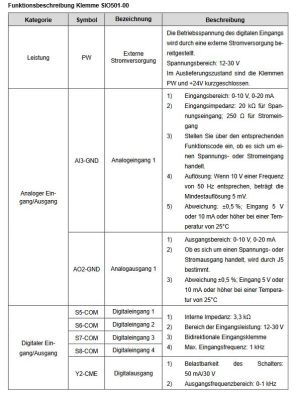

Las conexiones de las entradas y salidas digitales y analógicas se realizan a través de bornes con resorte.
Las conexiones de las entradas y salidas digitales y analógicas se realizan a través de bornes con resorte.
Secciones de alambre adecuadas:
- Hilo fino, sin virola: 0,34mm2 a 1mm2
- Fino trenzado, con casquillo: 0,34mm2 a 0,75mm2
Los contactos de relé se conectan a través de terminales de tornillo.
Los contactos de relé se conectan a través de terminales de tornillo.
- Capacidad de carga de los contactos del relé: 3A/AC 250V, 1A/DC 30V .
- Secciones transversales de cable adecuadas: hilo fino con virola: 0,5mm2 a 1,5mm2 .
- Par de apriete: 0.5Nm
También se puede utilizar una fuente de tensión externa como potencial de referencia para las entradas digitales (24V-48V CC), que se conecta al contacto PW.
Fuente de tensión externa.
