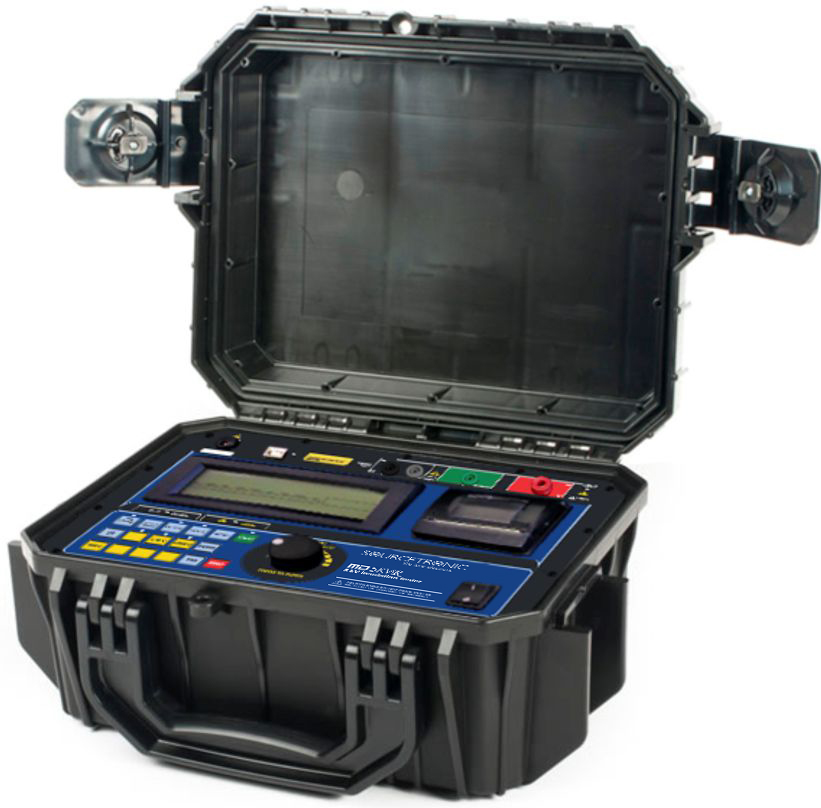

Comprobador de aislamiento MD-5KVr

Destacados

• Conveniente megaóhmetro de 5 kV
• Resistencias de aislamiento 10 kΩ - 5 TΩ
• Selección automática de rango
• Digital & pantalla de gráfico de barras
• Pruebas automáticas:
• Relación de absorción (DAR)
• Ratio de polarización
• Índice de polarización (PI)
• Capacitancia (C)
• Corriente de fuga (AI)
• Voltímetro CA/CC
• Cronómetro incorporado
• Filtro conmutable para el ruido externo
• Controlable a distancia mediante aplicación Android
• Prueba de tensión escalonada (SVT)
• Reloj y calendario en tiempo real
• Memoria para 16000 lecturas
• Interfaz USB aislada
• Interfaz Bluetooth
• Software intuitivo para la gestión de datos

Datos técnicos

• Tensiones de prueba megóhmetro:
• 500V/1KV/2,5KV/5KV directamente a través de una sonda
• 500V a 5kV en pasos de 25V, 100V o 500V
• DC, negativo
• Lectura de resistencia: 5TΩ (5000V), 250GΩ (250V)
• Voltímetro de CC: 15V a 1000VDC (±5% + 3 dígitos)
• Voltímetro CA: 15V a 1000Vrms (±5% + 3 dígitos)
• Categoría de sobretensión: CAT.III- 600V
• Medida de corriente de fuga:
• De 1 nA a 3000 μA
• ±10 % a +3 dígitos
• Medida de capacitancia:
• 50 nF a 10 µF ; 500 V
• 50 nF a  5 µF ; 1000 V
• 30 nF a 2 µF ; 2500 V
• 30 nF a 1 µF ; 5000 V
• Exactitud: ±10 % a ± 3 dígitos
• Corriente de cortocircuito: máx. 3 mA
• Exactitud de la tensión de prueba:
• ± 3 % respecto a la tensión nominal a 10 GΩ
• Precisión de la base del megaóhmetro:
• ± 5 % a 1 MΩ a 1 TΩ ; 5 kV
• ± 20 % a 1 TΩ a 5 TΩ ; 5 kV
• a tensiones inferiores, los límites se reducen automáticamente)
• ± 20 % a 10 kΩ a 100 kΩ
• ± 10 % a 100 kΩ hasta 1 MΩ
• Medición automática Índice de polarización
• Medición automática Índice de polarización
• Medición automática Índice de polarización
• Medición automática Relación de absorción dieléctrica
• Prueba programable GOOD/BAD
• Medición automática del índice de absorción dieléctrica
• Interfaz USB ópticamente aislada
• Interfaz USB ópticamente aislada
• Cronómetro integrado
• Interfaz USB con aislamiento óptico
• Software ST de fácil manejo (gráfico y tabular)
• Los más exigentes requisitos de seguridad
• Altos requisitos de seguridad:
• Protección IP65 con tapa bloqueable
• Clases de seguridad IEC 61010-1/1990, IEC 61010 1/1992
• C.E.M. de acuerdo con IEC 61326-1
• Inmunidad electrostática IEC 1000-4-2
• Protección contra las radiaciones electromagnéticas IEC 61000-4-3
• Batería de alimentación Ni-MH: 12V / 6000mAh
• Cargador de batería interno: 12V - 2A
• Temperatura de funcionamiento: de -5°C a 50°C
• Temperatura de almacenamiento: de -25°C a 65°C
• Altitud de funcionamiento: hasta 3000m
• Humedad: 95% HR
• Peso: 4,3 kg

Alcance de suministro

• 2 x cables de prueba con pinzas de cocodrilo (aislamiento de 25 kV, 1,80 m)
  (otras longitudes a petición)
• 1 x cable de protección con pinza de cocodrilo, 1,80 m
• Cable de conexión
• Cable de conexión Cable USB
• Caja protectora reforzada
• Estuche protector resistente para el medidor y los accesorios
• Intuitivo software para PC "ST Logger 2.1.3"
• Certificado de calibración de fábrica
• Manual de instrucciones
