Medidor LCR ST2840B

Especificaciones

Tensión de la señal de prueba de CA:

• Rango: 5mVrms - 20Vrms, a partir de 1MHz: 15Vrms
• Resolución máxima: 1mV, entrada de 4 dígitos
• Exactitud:
  • ≤2Vrms: 10% de la tensión ajustada + 2mV
  • >2Vrms: 10% de la tensión ajustada + 5mV

Corriente de la señal de prueba de CA:

• Rango: 50µA - 100mA
• Máx. Resolución: 10µA, entrada de 3 dígitos
• Precisión:
  • ALC ON: 10% x corriente + 20µA
  • ALC OFF: 6% x corriente + 20µA

Otras especificaciones

• Velocidad de medida (f ≥ 10KHz): Rápido+: 0.55ms / Rápido: 3.3ms / Media: 90ms / Lenta: 220ms
• Modos de circuito correspondientes: serie y paralelo
• Impedancia de salida: 30Ω, 100Ω
• Fuente DC BIAS interna:
• Rango de tensión/corriente: 0V - ±10V / 0mA - ±100mA
• Resolución: Desde 1mV / 10µA
• Precisión: ≤2V 1% de la tensión ajustada + 5mV
• Fuente de corriente DC BIAS interna:
• Rango de corriente: 0 - 2A
• Resolución: 1mA
• Precisión: 2% de la corriente ajustada + 2mA
• Opcional: Fuente externa de corriente de polarización CC ST1778
• Barrido de lista de 201 puntos
• Barrido gráfico sobre 51, 101, 201, 401 u 801 puntos
• Parámetros de barrido: Frecuencia, tensión, corriente, tensión BIAS, corriente BIAS
• Monitor de señal de prueba
• Comparador incorporado para 10 bins y contadores
• Interfaces de control: RS232, Handler, USB CDC, USB TMC
• 2 puertos USB host para ratón/teclado y memoria USB (para guardar ajustes, datos y capturas de pantalla)
• Cambio de rango de medida: Auto y Manual (Hold)
• Modos de disparo: Interno, Externo, Manual y Bus
• Funciones de corrección: Abierto, cortocircuito, carga
• Fuente de alimentación: 100-120V, 198-242V / 47-63Hz
• Dimensiones (A/A/P): 430/177/265 mm
• Peso: 11 kg
• Certificación CE según EN 50 191

Rangos de medición

Los rangos de medición se pueden seleccionar cómodamente mediante los botones de función situados a la derecha de la pantalla

• LCR: 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ,50kΩ, 100kΩ
• RDC: 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ

Ámbito funcional y campo de aplicación del puente de medición

El puente de medición ST2840B es el dispositivo más potente de su clase. Este puente de medición ha sido desarrollado para las más altas exigencias y ofrece la máxima calidad de los resultados de medición con una amplia gama de funciones. Los resultados de las mediciones pueden determinarse con una precisión de hasta el 0,05%. Además de esta gran precisión, el puente de medición también ofrece la posibilidad de realizar un ciclo de medición en menos de un milisegundo. Los resultados de medición rápidos y precisos son un requisito indispensable para las aplicaciones industriales más exigentes. Por tanto, los ámbitos de uso frecuentes son las líneas de producción, como en el sector de la automoción o los laboratorios de medición y calibración, así como los departamentos de investigación y desarrollo.

Alcance de suministro

• ST26011BS Abrazaderas de prueba Kelvin

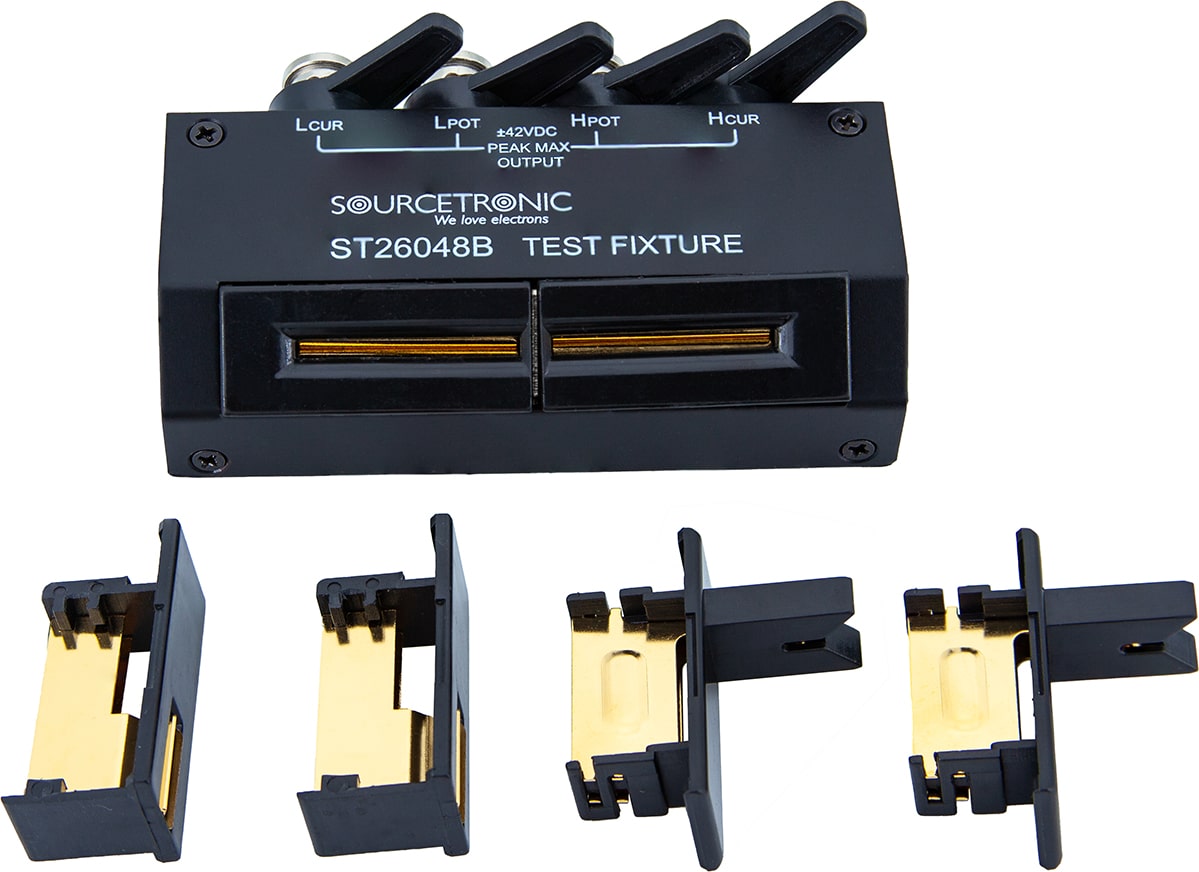

• ST26048 Adaptador de prueba de 4 terminales
• ST26010 Placa de cortocircuito chapada en oro
• Cable de conexión de red
