Medidor LCR ST2822A

Medidor LCR ST2822A

Con el medidor LCR ST2822A puede medir inductores (L), capacidades (C), resistencias (R) e impedancias (Z). Como parámetros secundarios, el factor de pérdida (D), el factor de calidad (Q), el ángulo de fase (θ) y la resistencia serial equivalente (ESR) se pueden determinar con este medidor de LCR. La fuente de alimentación se toma opcionalmente de una fuente de tensión externa o de una batería de 9 V. Por lo tanto, el medidor LCR se puede usar tanto estacionario como móvil. Para mediciones precisas, se dispone de frecuencias de 100 Hz a 0,01 MHz. Las amplias funciones de este medidor LCR están claramente dispuestas en botones de triple ocupación y marcados por color.

Hay dos tasas de medición disponibles para este medidor LCR:

• Casi equivale a 4,5 mediciones por segundo
• Lenta equivale a 1,5 mediciones por segundo

El medidor LCR tiene una función de coincidencia que almacena el valor de balance.

Ventajas del medidor LCR ST2822A

• Solo necesitas un metro para medir diferentes tamaños que ocurren frecuentemente.
• Debido al diseño, tamaño y funcionamiento opcional de la batería, el dispositivo también se puede utilizar extremadamente portátil

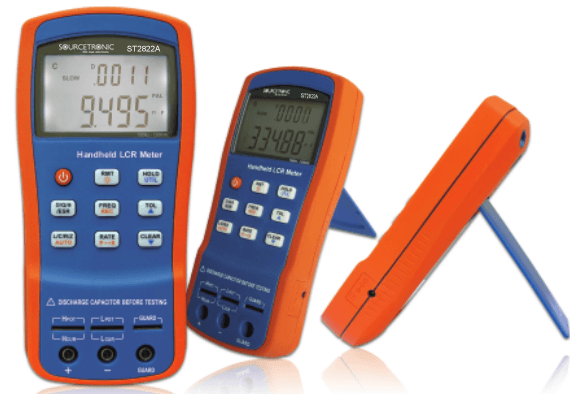

• Gracias al soporte en la parte posterior, el medidor LCR se puede configurar fácilmente para facilitar la lectura.
• La pantalla grande con la pantalla brillante garantiza una buena legibilidad de los valores medidos. Esto también se aplica si está más lejos o desea leer la pantalla en un ángulo
• La estructura de mando sistemático de este medidor LCR permite la integración en software como Labview
• El medidor LCR se puede controlar a través de un PC o PLC a través de la interfaz de control de 24 voltios o la entrada USB
• Existe un software fácil de usar para controlar el medidor de LCR portátil y evaluar las mediciones
• Accesorios completos para el medidor LCR ST2822A

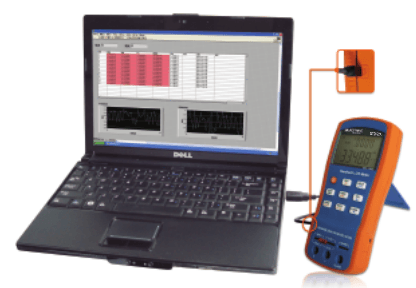

El software ST® Meter

El software le permite transferir los ajustes más importantes del medidor LCR a un PC. Le permite establecer la función de medición, la frecuencia, el rango de visualización, la velocidad de medición, los niveles de corriente y voltaje, y la fuente de sesgo.
Con el registro de datos, el software ofrece la posibilidad de transferir las lecturas del medidor LCR al ordenador en tiempo real y visualizarlas allí.
Otra característica útil del software es el barrido automático de frecuencia. Tanto con barrido de frecuencia como con registro de datos, los valores medidos se pueden mostrar como una tabla o gráficamente.
Una función importante del software es la función de comparador. Con él, se puede realizar una prueba rápida buena o mala. Para hacer esto, establezca los valores límite deseados de los valores medidos. Tan pronto como se superen o por debajo, el software emite una señal incorrecta.

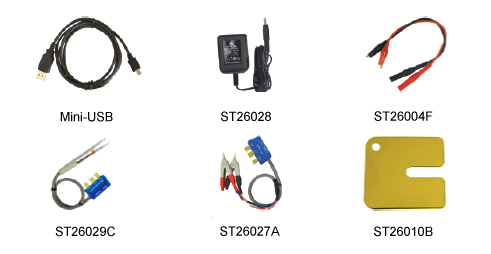

Contenido del envío del medidor LCR ST2822A

• 1 cable mini USB
• 1x ST26004F cable de prueba con dos clips de cocodrilo (rojo y negra)
• 1 juego de clips de prueba Kelvin ST26027A
• 1x ST26010B placa de cortocircuito oro
• 1 cable de conexión
• Software ST2822X

Accesorios opcionales

Además de los componentes incluidos, también puede comprar pinzas SMD, pinzas Kelvin Test Clips como ayuda para el uso del medidor LCR. Además, se ofrece una calibración estándar para el medidor LCR.

Qué considerar al usar el medidor LCR

Debe realizarse una calibración cero antes de cada medición con una nueva estructura o el uso de otro cable de ensayo. Esto elimina la impedancia del cable de ensayo, lo que de otro modo distorsionaría el resultado de la medición. Si no está seguro del tamaño que desea medir, seleccione la función Auto. Determina automáticamente el método de medición y el rango de medición requerido.

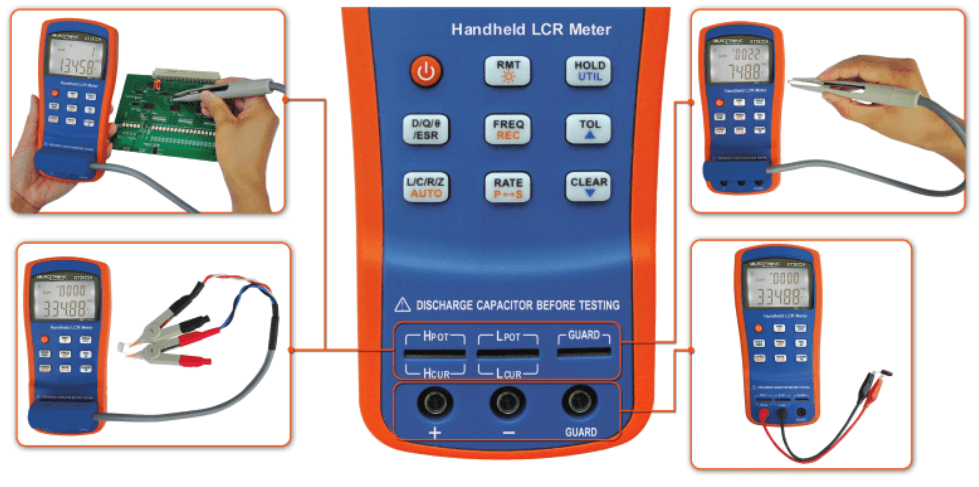

Cómo medir con el medidor LCR ST2822A

Al presionar el botón de encendido durante más tiempo, enciende el medidor. Para medir un condensador, pulse repetidamente el botón “L/C/R/Z” hasta que aparezca la C en la pantalla. Conecte el medidor al dispositivo bajo prueba. Ahora use el botón “Freq” para seleccionar la frecuencia de medición. Pulse el botón “d/q/θ/esr” hasta que aparezca el valor deseado en la pantalla. Ahora puede leer el valor medido en la pantalla. Una descripción más detallada se puede encontrar en el manual del usuario.

Características del medidor LCR ST2822A

• Medidor LCR portátil
• Frecuencias: 100 Hz, 120 Hz, 1 kHz y 10 kHz
• Tolerancia de medición: 1% a 20%
• Funcionamiento de la batería o la red eléctrica posible
• Duración de la batería: hasta 16 horas
• Retroiluminación de la pantalla
• Función de comparador

Especificaciones:

• Parámetros de medición primarios: L, C, R y Z
• Parámetros de medición secundarios: D, Q, θ y ESR
• Altura de la señal: 0,6 Vms
• Precisión básica: 0,25%
• Medidor LCR con dos velocidades de medición: 4 mediciones por segundo y 1,5 mediciones por segundo
• Diagrama de circuito de reemplazo: serial o paralelo
• Resolución a 10 kHz: 0.1 mΩ, 1 µH, 0.01 pF
• Resolución a 0.1 MHz: 0.001 pF
• Auto-función con selección automática de la función de medición y el rango de medición
• Conexión: 3 hilos y 5 hilos
• Calibración cero: posible tanto con cable abierto como con cortocircuito
• Interfaz USB compatible con SCPI a través del puerto mini USB estándar
• Actualización del firmware a través de USB
• Impedancia de salida: 100 Ω constante
• Modo de funcionamiento: automático, manual, de sujeción.
• Apagado automático después de 5, 15, 30 o 60 minutos
• Función para la corrección de la frecuencia de la carrera
• Función de comparador
• Cumple con las normas de seguridad IEC 61010- 1:2001 e IEC 61326-2- 1:2005
• Temperatura de trabajo permisible: 0-40° C
• Dimensiones: 190 mm x 90 mm x 41 mm (ancho/alto/profundidad)
• Peso: 0,35 kg
