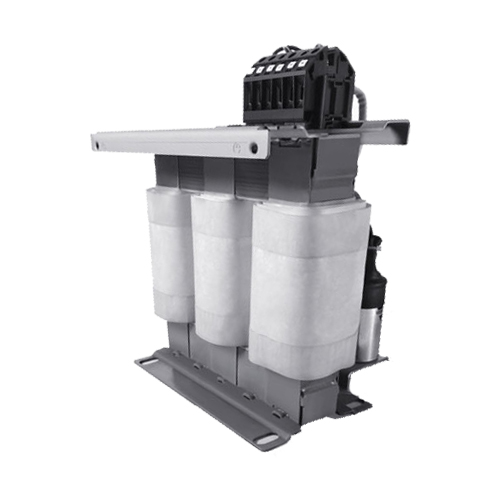

Filtro sinusoidal SFB 400/150

Destacados

• Prevención de sobretensiones en el motor
• Posibilidad de grandes longitudes de cable
• Reducción del ruido del motor
• Reducción de las interferencias emitidas por la línea y por el campo
• Reducción de las pérdidas del motor
• Muy buena protección contra la corrosión y poco ruido gracias a la impregnación al vacío

Solicitud

• Filtro sinusoidal para la supresión de las interferencias en modo diferencial

Datos de funcionamiento

• Tensión nominal: 3 x 400 Vac
• Rango de tensión: 0 - 520 Vac
• Caída de tensión: 10,2% a 400
• Corriente nominal: 150A
• Para una potencia nominal del motor de aproximadamente 75kW
• Frecuencia nominal: 0 - 150 Hz
• Frecuencia de conmutación: 4 - 8 kHz

Aprobaciones

• Aprobaciones: cURus
• DIN EN 61558-2-20
• IEC 61558-2-20
• UL 508
• CSA 22.2 nº 14-9195

Entorno

• Temperatura ambiente máxima: +40 °C

Seguridad y protección

• Tipo: abierto
• Clase de aislamiento: H
• Índice de protección: IP 00
• Clase de seguridad (preparada): I
• Tensión de prueba: 3000 Vac, 50Hz

Terminal y montaje

• Fase de los terminales: abrazadera de tornillo, 95 mm²
• Terminales PE: Perno, M8
• Método de fijación: carril de fijación
• Tornillos de fijación: M10
• Peso: 79 kg

Medidas



Dimensiones en mm
