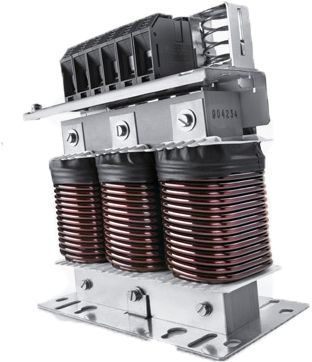

Reactor de motor MDB 400/110

Ventajas

• Alta amortiguación de la inclinación de los bordes
• Alta amortiguación de la frecuencia de conmutación del inversor
• Reducción de la corriente de fuga a bajos volúmenes de construcción
• Posibilidad de largas longitudes de cable apantallado
• Alta eficiencia
• Muy buena protección contra la corrosión y poco ruido gracias a la impregnación al vacío

Aplicaciones

• Reactor del motor para la limitación de los picos de tensión perjudiciales para el aislamiento del motor (dv/dt).

Datos de funcionamiento

• Tensión nominal: 3x 400 Vac
• Rango de tensión: 3 x 0 - 500 Vac
• Corriente nominal: 110 A
• Para una potencia nominal del motor de aproximadamente 55,00 kW
• Inductancia: 0,050 mH
• Frecuencia nominal: 0 - 120 Hz
• Frecuencia de conmutación: 2 - 6 kHz

Aprobaciones

• Aprobaciones: cURus
• DIN EN 61558-2-20, IEC 61558-2-20

Entorno

• Temperatura ambiente máx. 40°C

Seguridad y protección

• Tipo: tipo abierto
• Índice de protección: IP 00
• Clase de seguridad (preparada): I
• Tensión de prueba: 4000 Vac, 50 Hz
• Clase de aislamiento: VDE = F, UL = clase 130

Terminal y montaje

• Fase de los terminales: cobre plano
• Terminales PE: Perno, M8
• Método de fijación: carril de fijación
• Tornillos de fijación: M6
• Peso: 20,00 kg

Dimensiones

Dimensiones en mm
