Sistema de gestión de la calidad certificado

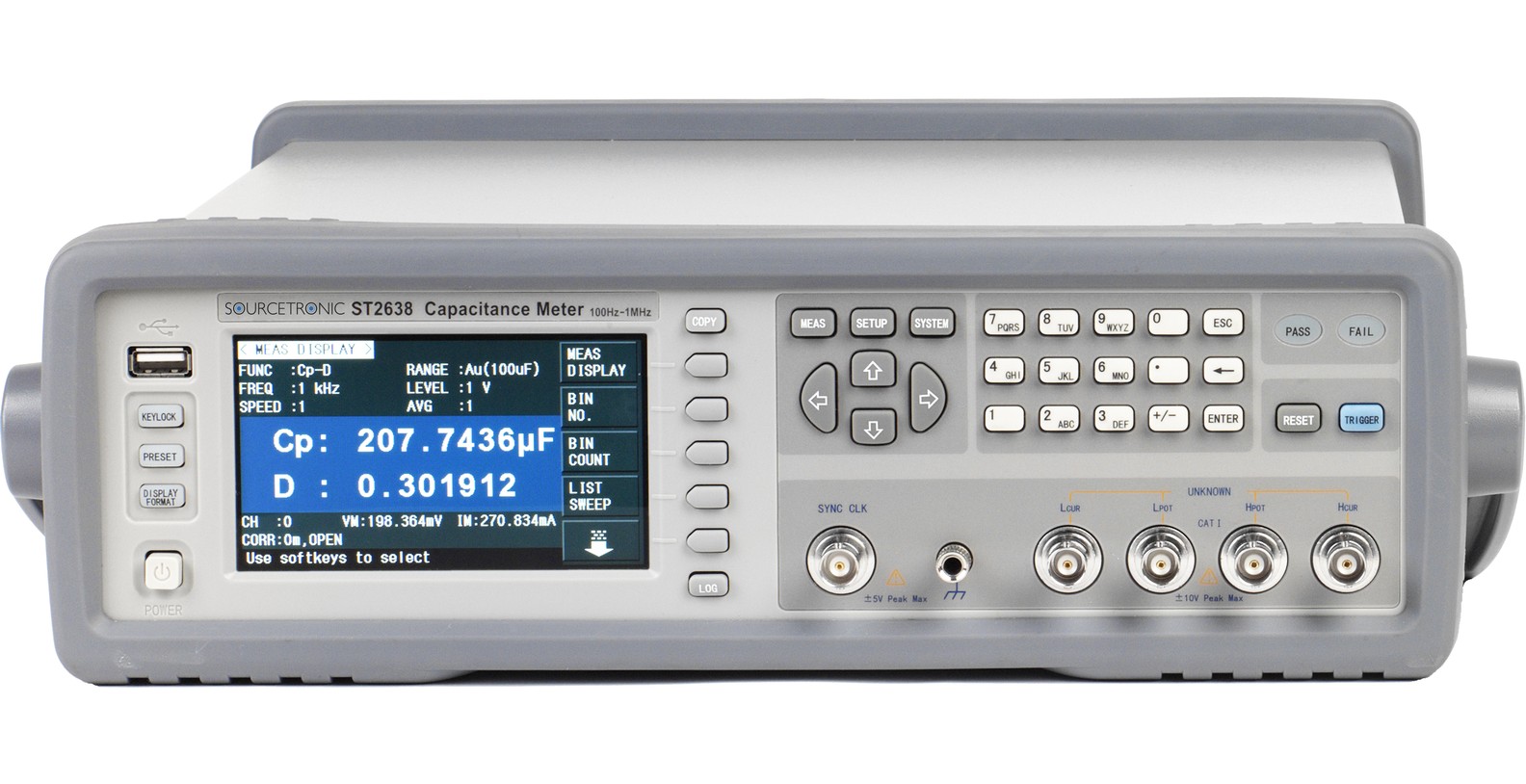

Medidor de capacitancia ST2638
Precio en demanda
Detalles
Destacados
- Pantalla LCD TFT en color de 4,3" con 480x272 píxeles
- Resolución de 7 dígitos
- Frecuencia máxima de prueba: 1MHz
- Máxima velocidad de prueba: 2,3ms/tiempo
- Precisión básica de la prueba: ±0,07%
- Precisión del factor de pérdida: ±0,0005
- Función de monitorización del nivel de señal de prueba V, I
- Medición de baja impedancia, función de compensación de nivel de señal
- Comparador de 11 picos incorporado
- Almacenamiento interno de archivos y almacenamiento externo de archivos en disco U
- Los datos de las pruebas se pueden guardar directamente en el disco U
- Las capturas de pantalla se pueden guardar en el disco U
- Compatible con los comandos SCPI
- RS232C, USB CDC, HANDLER, interfaces GPIB
- Interfaz del manipulador e interfaz del escáner
- Función de inspección de contactos
- Fuente de señal de sincronización
- Función de compensación en la frecuencia de prueba de 1MHz (±1, ±2%)
Qué hay en la caja
- ST26010 Placa de cortocircuito dorada

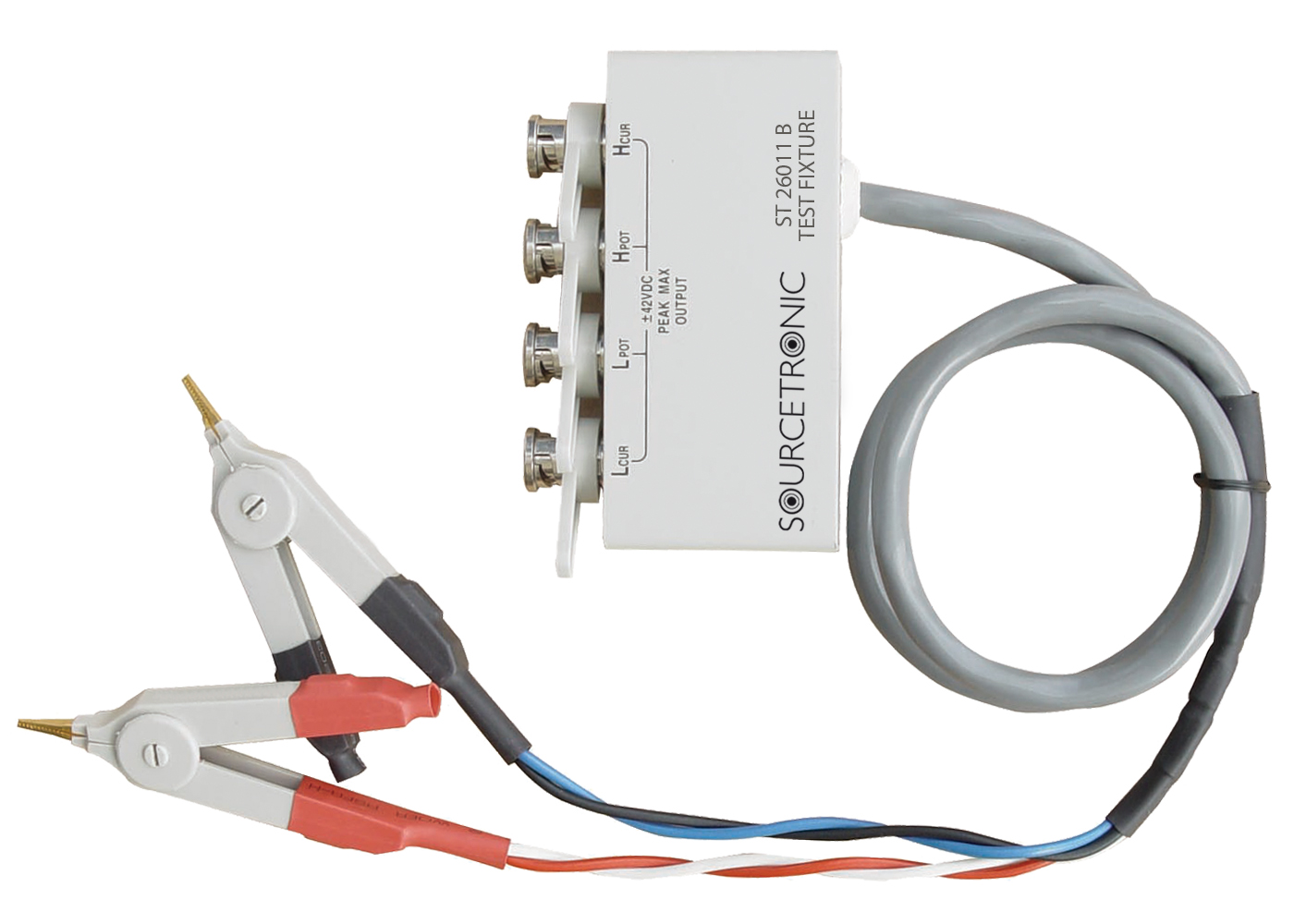

- ST26011B cables de prueba de terminales Kelvin (haga clic en la imagen)

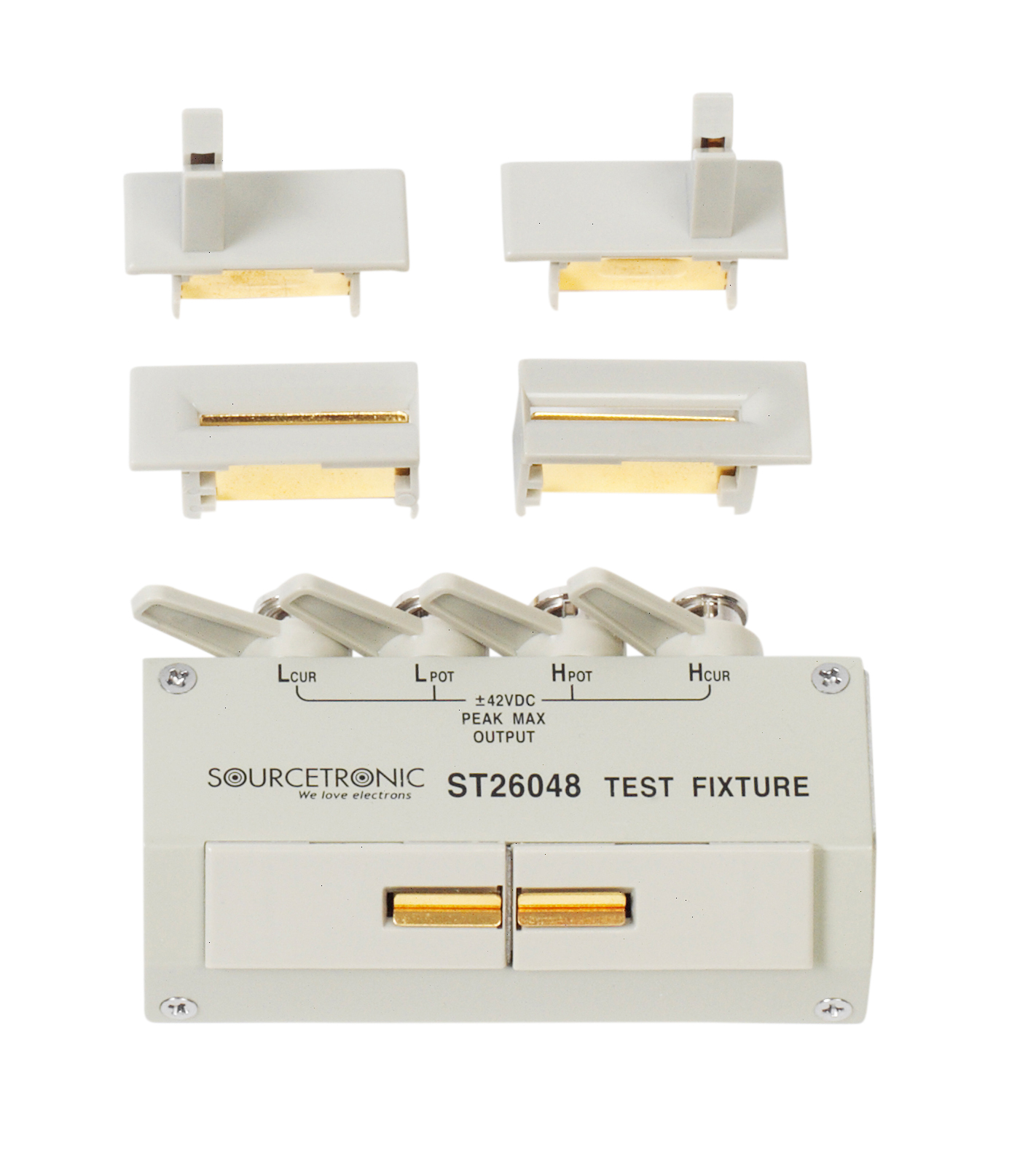

- ST26048 Accesorio de prueba de 4 terminales
- Manual de funcionamiento
- Cable de alimentación
Technical Specifications |
|||
| Model | ST 2638 | ST 2638A | |
| Test parameters | Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q, Cs-Rs | ||
Test signal |
|||
| Frequency | Permitted frequency | 100Hz,120Hz, 1kHz,10kHz,100kHz,1MHz, 1MHz±1%,1MHz±2% | 100Hz,120Hz, 1kHz,10kHz,100kHz |
| Accuracy | ±0.02% | ||
| Level | Range | 0.1V-1V | |
| Resolution | 0.01V | ||
| Accuracy | ±5% | ||
| Output mode | Continuous or synchronous | ||
| Signal source delay | Range | 0-1s | |
| Resolution | 0.1ms | ||
| Signal level compensation | 100/120Hz | 220µF, 270µF, 1mF range | |
| 1kHz | 22µF, 27µF, 100µF range | ||
| Output impedance | 100 Hz 120Hz | SLC OFF ( ≥220µF range) 1.5 Ω | |
| SLC ON ( ≥220µF range) 0.3 Ω | |||
| 2.2µF - 100µF range 0.3 Ω | |||
| 10 nF - 1µF range 10 Ω | |||
| 1kHz | SLC OFF ( ≥ 22µF range) 1.5 Ω | ||
| SLC ON ( ≥ 22µF range) 0.3 Ω | |||
| 2.2µF - 100µF range 0.3 Ω | |||
| 10 nF - 1µF range 10 Ω | |||
| 10kHz/100kHz | 10 Ω | ||
| 1MHz | 10 Ω | --- | |
| Test speed | 5-bin test speed: 1, 2, 2, 6, 8 | ||
| Max Test speed | 100/120Hz | 11ms | |
| 1kHz | 3ms | ||
| 10k/100kHz | 2.3ms | ||
| 1MHz | 2.3ms | ||
| Test range mode | Auto, Hold | ||
| Test signal frequency range | 100Hz/120Hz | 10 nF, 22 nF, 27 nF, 100 nF, 220 nF, 270 nF, 1µF, 2.2µF, 2.7µF, 10µF, 22µF, 27µF, 100µF, 220µF, 270µF, 1 mF |
|
| 1kHz | 100 pF, 220 pF, 270 pF, 1 Nf, 2.2 nF, 2.7 nF, 10 nF, 22 nF, 27 nF, 100 nF, 220 nF ,470 nF, 1µF, 2.2µF, 2.7µF, 10µF, 22µF, 27µF, 100µF |
||
| 10kHz | 100 pF, 220 pF, 270 pF, 1 Nf, 2.2 nF, 2.7 nF, 10 nF, 22 nF, 27 nF, 100 nF, 220 nF ,470 nF, 1µF, 2.2µF, 2.7µF, 10µF |
||
| 100kHz | 10 pF, 22 pF, 27 pF, 100 pF, 220 pF , 270 pF, 1 nF, 2.2 nF, 2.7 nF, 10 nF, 22 nF, 27 nF, 100 nF |
||
| 1MHz | 1 pF, 2.2 pF, 2.7 pF, 10 pF, 22 pF, 27 pF, 100 pF, 220 pF, 270 pF, 1 nF |
--- | |
| Average times | 1 - 256 | ||
| Trigger mode | Internal, Manual, External, Bus | Internal, Manual, External, Bus (except GPIB) | |
| Trigger delay time | Range | 0-1s | |
| Resolution | 0.1ms | ||
Measurement display range |
|||
| Parameters | Cs , Cp | ±1.000000 aF to 999.9999 EF | |
| D | ±0.000001 to 9.999999 | ||
| Q | ±0.01 to 99999.99 | ||
| Rs, Rp | ±1.000000 aO to 999.9999 EO | ||
| G | ±1.000000 aS to 999.9999 ES | ||
| Δ% | ±0.0001 % to 999.9999 % | ||
| Basic measurement accuracy | C:0.07%, D:0.0005 | ||
| Display mode | Floating / fixed decimal point display, ΔABS, Δ% | ||
| List sweep | 10 list sweep, sweep item: frequency , voltage | ||
| Comparator function | 11 bins: BIN1-BIN9, OUT_OF_BIN, AUX_BIN | ||
| Interface | RS232C,LAN,USB CDC,HANDLER,GPIB, Scanner | RS232C, LAN, USB CDC, HANDLER | |
| Internal storage | 20 setting files | ||
| External USB storage | GIF image 20 setting files test data and screen shot can be saved in the USB storage directly |
||
General Specifications |
|||
| Temperature, humidity, height (operating environment) | 0°C - 25°C, 15% - 85% RH (≤20°C, non-condensing), 0 - 2000m | ||
| Power supply | voltage | 90VAC - 262VAC | |
| frequency | 27Hz - 63Hz | ||
| power | Max.150VA | ||
| Temperature, humidity, height (operating environment) | -20°C - 70°C, 0 - 90% RH (≤65°C,non-condensing),0 - 2572m | ||
