Comprobador de transformador ST2829AX-48
4.790,00 €*
Detalles
Características
- Frecuencia: 20Hz - 200kHz
- Precisión: 0.05%
- Pantalla a color LCD de 800x480
- Velocidad: 13 ms
- Interfaces: LAN-LXI, USB, RS232, controlador, DCI, (opcional GPIB)
- Opción LCR
- 48 Pin
Datos técnicos
- Pantalla LCD TFT de 7 "y 16: 9 con resolución de 800x480 px
- Frecuencia de medición de hasta 1MHz con resolución de 0.5mHz
- Voltaje de prueba: 5mV a 10Vrms, resolución de 100μV
- Medición de velocidades de hasta 75 mediciones por segundo
- Fuente de polarización incorporada 0-100mA / 0-10V (estándar) o fuente de polarización 1A (opcional)
- Característica de P / N del diodo
- Medición mejorada de altas relaciones de devanado
- Medida DCR mejorada para devanados de baja resistencia
- Función de clasificación para los parámetros seleccionados
- Modos flexibles para la desviación
- Múltiples respuestas al resultado FALLA
- Prueba de giros individuales posible
- Memoria interna para 200 conjuntos de parámetros
- Los resultados de medición y las huellas se pueden guardar como CSV y GIF en una memoria USB.
- El nuevo firmware ofrece métodos de análisis mejorados como Cpk, Cp y Ck.
- El lector de código de barras se puede usar para seleccionar parámetros de prueba o DUT.
- Conjuntos de parámetros de ST2818X / ST2819X totalmente compatibles.
- Programación de parámetros de prueba con la PC
- Es posible usa múltiples probadores usando la interfaz LAN-LXI
Contenido

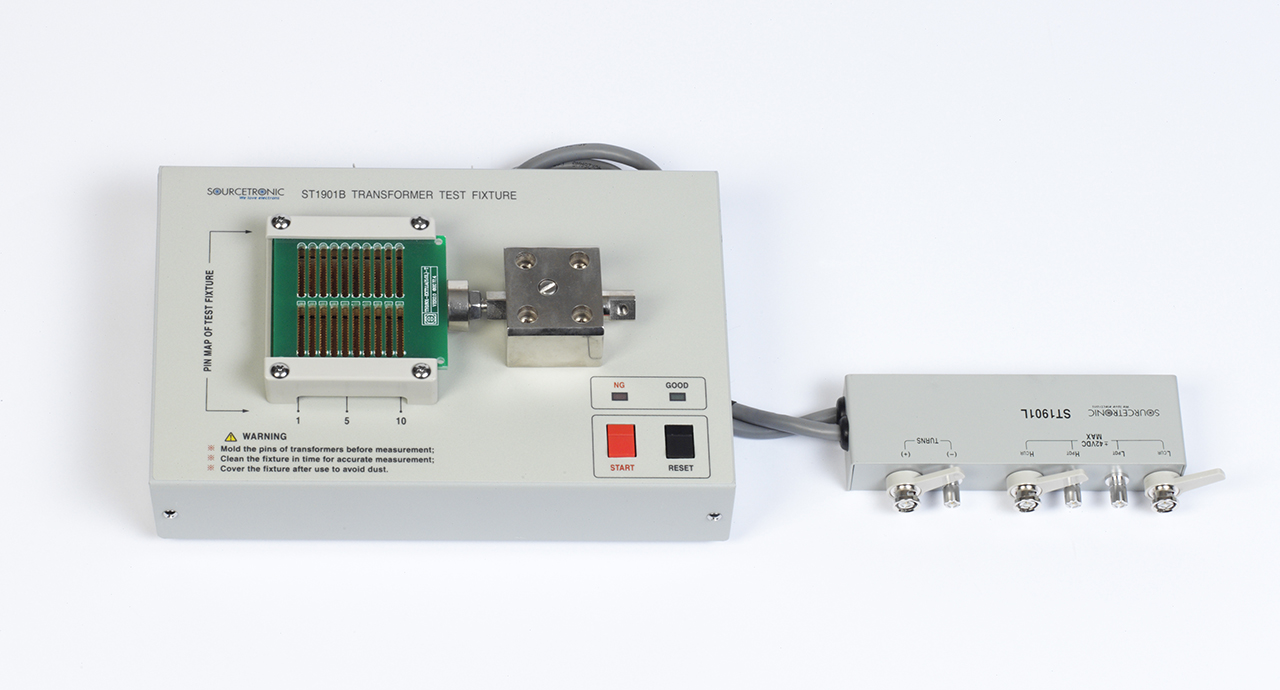

- Manual del Adaptador de prueba de transformador ST1901B
- ST26005B adaptador de medición de 4 cables
- ST26011A pinzas de prueba Kelvin de 4 cables
- Cables de prueba de 2 líneas ST26004B
- Cable de control ST26016 para adaptador de transformador
- Footswitch ST1901-001
- Placa de cortocircuito chapada en oro ST26010
Especificaciones técnicas |
|||
| Modelo | ST2829AX-48 | Prueba de escaneo del transformador de 48 pines+Prueba LCR (opcional) ST2829X proporciona una experiencia de funcionamiento de 10 horas para la prueba de LCR. La versión de experiencia se apagará automáticamente después de 10 horas de uso. Si necesita esta función, póngase en contacto con nuestros vendedores o distribuidores y proporcione su número de serie detallado del instrumento. |
|
| Precisión básica (See operation manual) |
LCRZ | 0.05% | |
| DCR, Relación de giro |
0.1% | ||
| Calibración | Tiempo de calentamiento = 30 minutos, Temperatura ambiente: 23±5ºC, Voltaje de señal: 0,3 Vrms - 1 Vrms. Cero: Después de OPERTO o CORTO Longitud del cable de prueba: 0 m |
||
| Frecuencia de señal de ensayo |
ST2829AX-24 | Rango: 20Hz - 200kHz | Resolución mínima: 0,5 MHz. Exactitud: 0.01% |
| Impedancia de salida de la fuente de señal | 10Ω, 30 Ω, 50Ω, 100Ω(seleccionable), ±1% @1kHz | ||
| Nivel de prueba de CA señal |
Nivel normal | 5mV - 10Vrms | Resolución mínima: 100µV, exactitud: 10%xset voltaje+2mV |
| 50µA - 100mArms | Resolución mínima: 1µA | ||
| Constant level | 10mV - 5Vrms | Resolución mínima: 100µV, Precisión: 10%x set Voltaje+2 mV |
|
| 100µA - 50mArms | Resolución mínima: 1µA | ||
| Voltaje de sesgo DC fuente |
0V - ± 10V | Resolución mínima: 0,5 mV, precisión: 1 %x voltaje establecido+5 mV | |
| 0mA - ± 100mA | Resolución mínima: 0,5 µA | ||
| Fuente de corriente constante DC (opcional) (para el ensayo de características del diodo N/P) |
0 - ± 120mA | Resolución mínima: 0,5 mV, precisión: 1 %x voltaje establecido+5 mV | |
| Fuente de corriente de sesgo DC (opcional, ST2901) |
0 - ± 1A | Resolución mínima: 0,5 mA, precisión: 1 %x voltaje de ajuste+2 mA. Tensión de carga abierta: = 9 V. |
|
| Parámetros de ensayo del transformador | Relación de giro, vueltas, fase, L, C, Lk, Q, ACR, DCR, balance, pin corto, diodo N/P | ||
| Parámetros de ensayo de LCR | | Z|, | Y|, C, L, X, B, R, G, D, Q, θ, DCR, relación de giro, fase, Lk | ||
| Rango de visualización de DCR | 0.00001 Ω - 999.999 MΩ | ||
| Rango de visualización de la relación de giro | 1:0.001 - 1000:1 | ||
| Rango de visualización de parámetros de LCR | |Z|, R, X | 0.00001Ω - 99.9999MΩ | |
| |Y|, G, B | 0.00001µs - 99.9999s | ||
| C | 0.00001pF - 9.99999F | ||
| L | 0.00001µH - 99.9999kH | ||
| D | 0.00001 - 9.99999 | ||
| Q | 0.00001 - 99999.9 | ||
| θ (DEG) | -179.999º - 179.999º | ||
| θ(RAD) | -3.14159 - 3.14159 | ||
| Δ % | -999.999% - 999.999% | ||
| Ensayo de diodos | Voltaje positivo | 0 - 9.9999 V | |
| Corriente negativa | 0 - 99.999 mA | ||
| Velocidad de medición (=10 kHz) |
Rápido: 75 meas/seg (13 ms), Medio: 11 meas/seg (90 ms), Lento: 2,7 meas/seg (370 ms) | ||
| Circuito equivalente | Serial, Parallel | ||
| Modo de rango | Auto, Mantener | ||
| Modo de disparo | Interno, Manual, Externo, Bus | ||
| Tiempo medio | 1 - 255 | ||
| Función de calibración | Abrir, Corto, Carga | ||
| Funcionamiento matemático | Lectura directa, ΔABS, Δ% | ||
| Tiempo de retraso | 0 - 60.000s, resolución de 1ms | ||
| Comparador | Clasificación de 10 compartimentos, BIN1 ~ BIN9, NG, AUX | ||
| Contador de bin | |||
| PASS/FAIL en el panel frontal, indicación LED en el dispositivo de escaneo | |||
| Memoria | 200 conjuntos de archivos de configuración LCRZ 200 conjuntos de archivos de configuración para escanear transformadores 10 conjuntos de archivos GIF |
||
| Interfaz | Interfaz de control | MANDADORES (opcional) en el panel trasero SCANER (compatible con dispositivos de escaneo de transformador TH1901A/B, TH1805A/B) |
|
| Comunicación interfaz |
LAN-LXI, GPIB (opcional), USB HOST, RS232C | ||
| Interfaz de memoria | HOST USB (memoria USB o escaneo de código de barras) | ||
Especificaciones generales |
|||
| Entorno operativo | Temperatura | 0°C - 40°C, | |
| Humedad | ≤ 90%RH | ||
| Fuente de alimentación | Voltaje | 99V-121V AC, 198V-242V AC | |
| Frecuencia | 47Hz - 63Hz | ||
| Consumo | Máx. 80 VA | ||
| Dimensión (W×H×D) | 400mm×132mm×385mm | ||
| Peso | Aprox. 13 kg | ||
